亥姆霍兹共振是一种特定频率下的共振现象,基于亥姆霍兹共振器的原理实现声学吸声。亥姆霍兹共振器通常由一个腔体和一个与外界相连的孔道组成。腔体是一个封闭的空间,孔道允许声音进入并与外部环境相连。当声波通过孔道进入腔体时,在特定频率下,声波与腔体内的空气体积的振动达到共振。这种共振使得共振器在特定频率下表现出较强的吸声效果。共振频率取决于腔体和孔道的几何尺寸以及声速。一般来说,共振频率与腔体的体积成反比,与孔道的截面积成正比。在共振频率下,亥姆霍兹共振器内的空气质量会出现振动,吸收入射声波的能量。这种吸声效果可以帮助减少特定频率范围内的噪音。
内衬多孔材料的亥姆霍兹共振吸声结构具有频率选择性吸声、结构简单和调节性能等优势和特点。在设计考虑方面,需要注意耦合效应和多模式共振,以保证整体性能和吸声效果。实验验证方面可通过声学实验室测试和实际应用测试来验证吸声性能。在材料选择上,需要考虑多孔材料的吸声性能、耐久性和稳定性,以确保长期吸声效果。这种结构在汽车行业和建筑工程中有广泛应用,可用于隔音、降噪和改善声学环境,提高舒适性和品质。
-

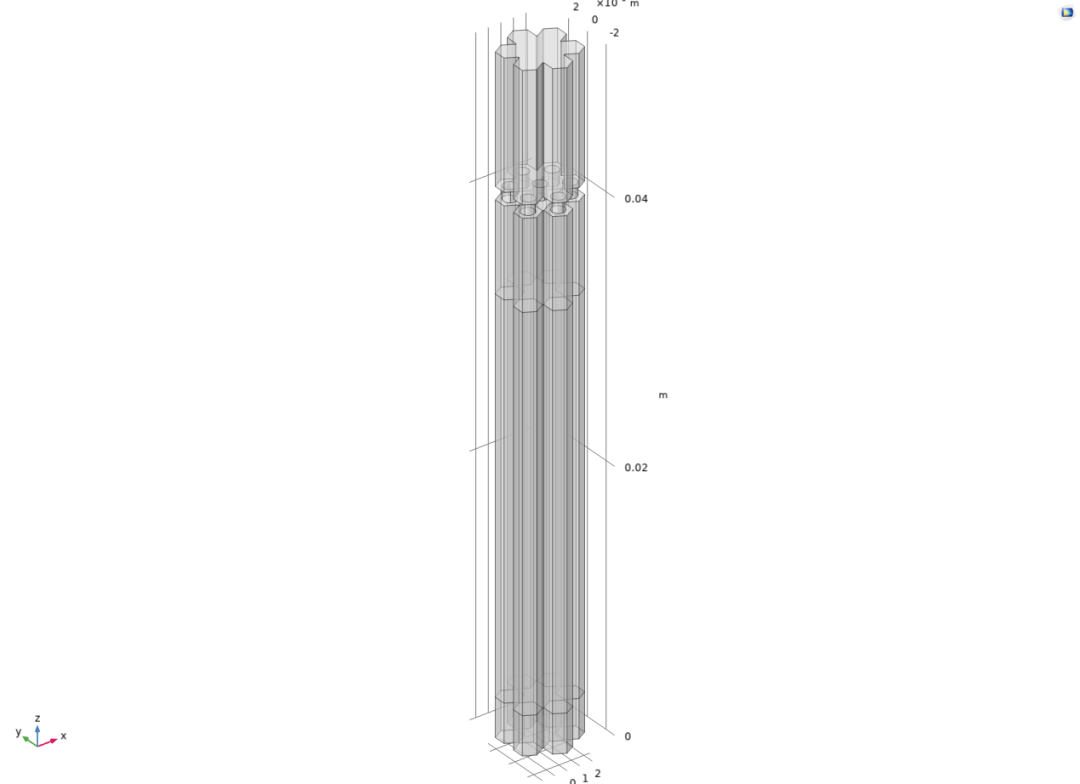

模型构建
-
网格划分
-

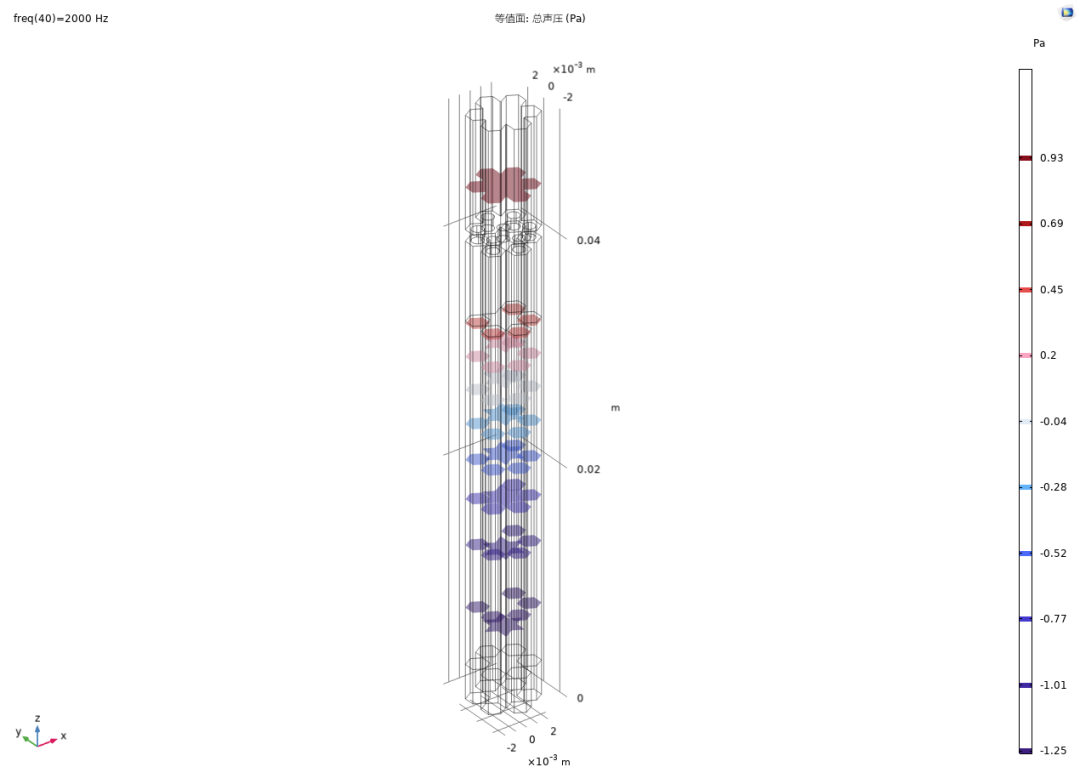

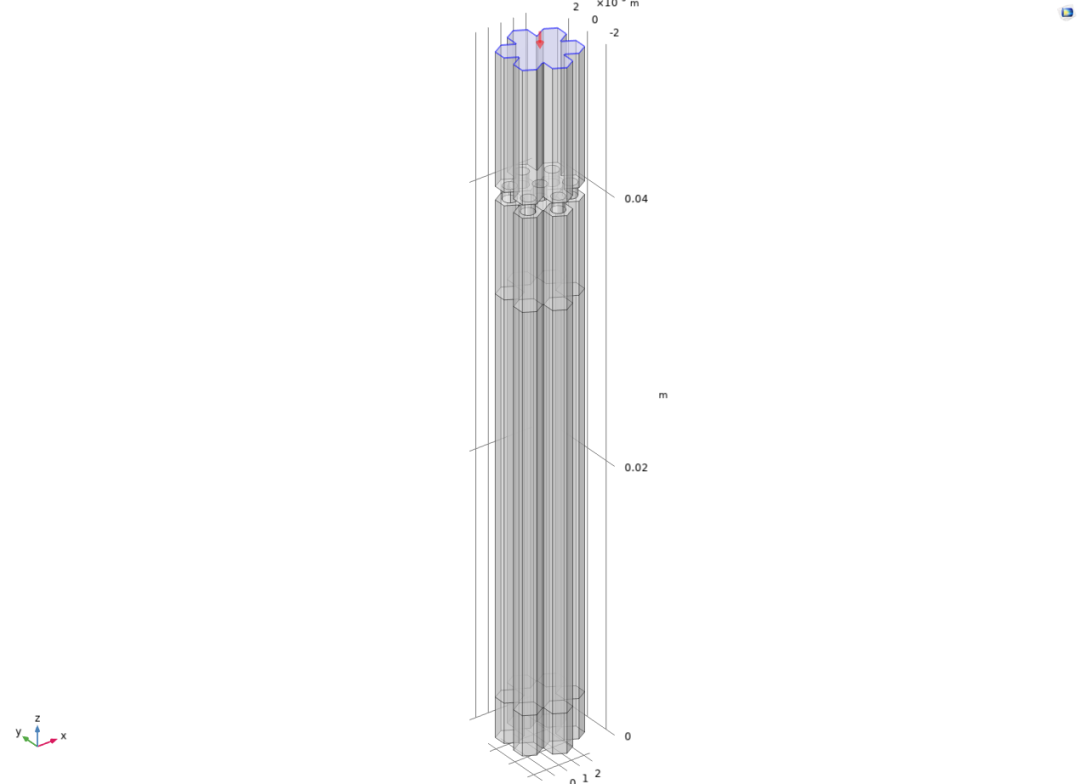

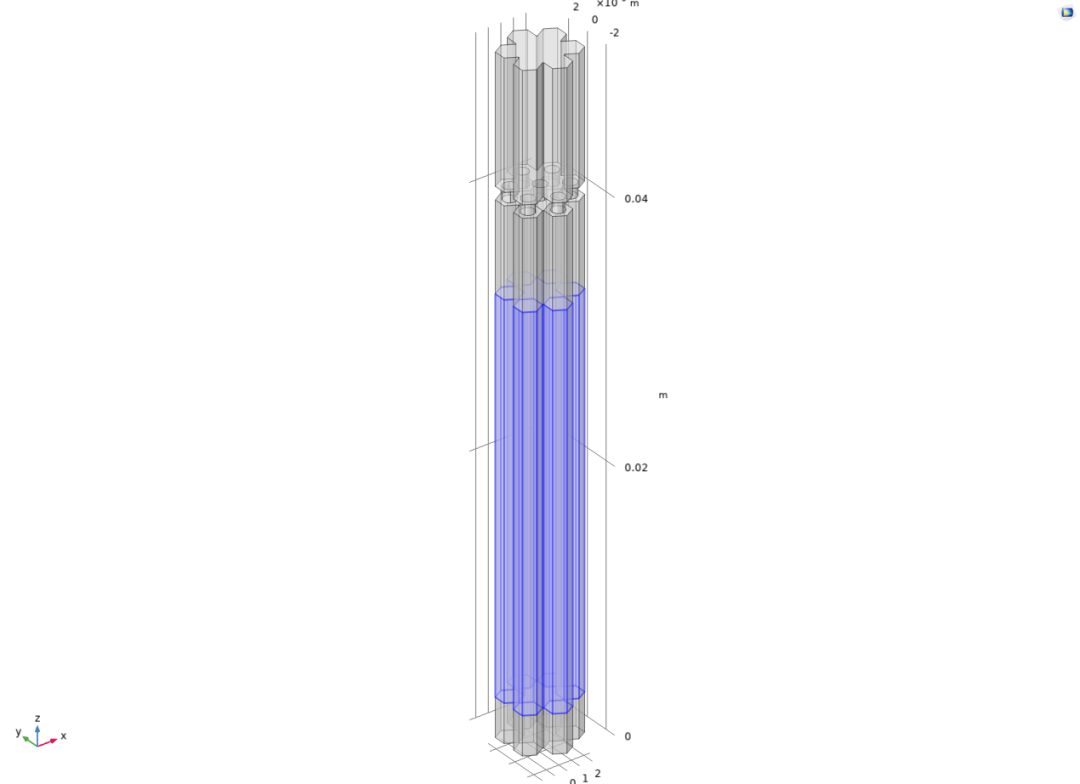

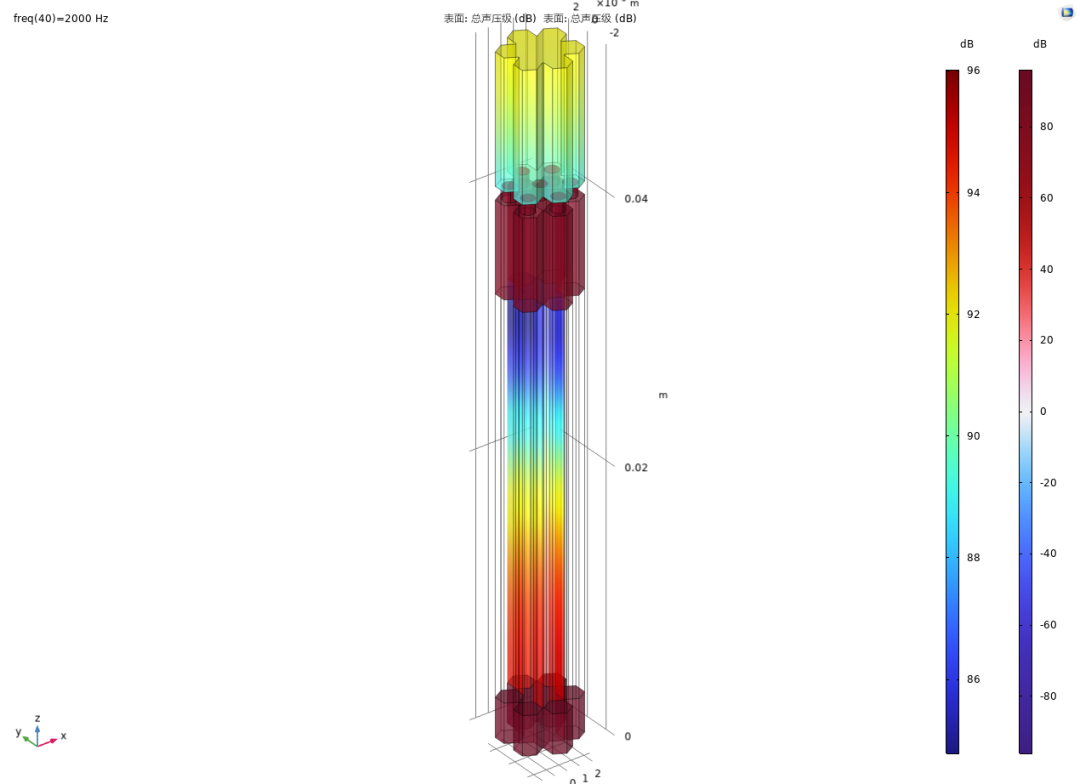

边界条件与求解器range(50,50,5000)Hz
