路由控制2——条件工具ACL和IP-Prefix List

目录

ACL

基本概念

ACL分类

基本ACL的组成

ACL匹配顺序

ACL如何匹配IP地址

ACL应用方式

IP-Prefix List

基本概念

前缀列表的配置

注意事项

---

路由控制方式了解到，ACL、IP-Prefix List都为路由控制中的条件工具

ACL

基本概念

ACL访问控制列表是由一条或者多条规则组成的集合；本质上是一种报文过滤器，可以用于数据流量（报文）与路由信息的过滤

在对于数据流量过滤时需要注意

ACL不会过滤设备自身产生的访问其它设备的流量，只过滤转发的流量（包括其它设备访问其它设备的、其他设备访问本设备的流量）

ACL分类

基于ACL标识方法进行划分

数字型ACL（使用唯一数字标识ACL）

命名型ACL（使用名字/名字+数字来标识ACL）

基于对IPv4和IPv6支持情况划分

ACL4：也叫做ACL，仅支持对IPv4报文进行过滤的ACL

ACL6：也叫做IPv6 ACL，仅支持对IPv6报文进行过滤的ACL

根据ACL功能划分

编号范围	ACL类型	过滤内容
2000~2999	基本ACL	仅使用报文的源IP地址、分片信息、生效时间来过滤
3000~3999	高级（扩展）ACL	使用报文的源目IP地址、IP协议类型、ICMP类型 TCP/UDP源目端口号、生效时间来过滤
4000~4999	二层ACL	使用以太网帧头部信息（例如：源目MAC、二层协议类型）来过滤
5000~5999	用户自定义ACL	可根据报文偏移位置和偏移量来定义规则
6000~6999	用户ACL	使用报文的源目IP地址、源目UCL组、IP协议类型、ICMP类型 TCP/UDP源目端口号、生效时间来过滤

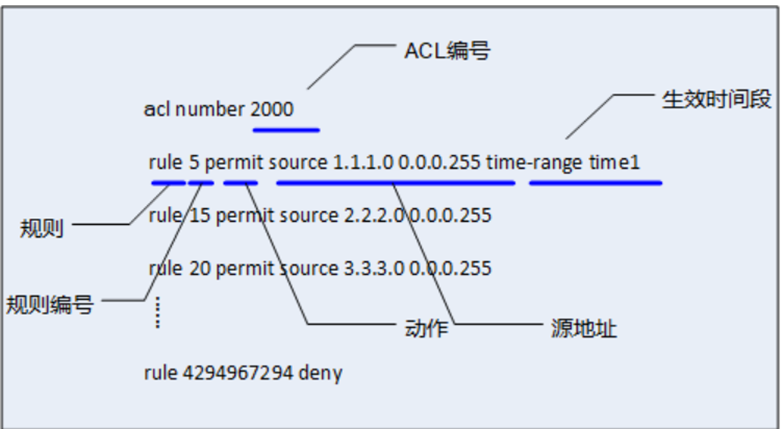

基本ACL的组成

ACL编号：标识ACL。可以使用数字标识，也可以使用名字+数字标识

规则编号：标识ACL规则，默认每个规则的间隔是5（即第一个规则是5，下一个为10依次递增），也可以手动指定编号。

源地址：由IP地址+通配符组成

动作：   包括允许、拒绝两种动作

匹配项：不同的ACL类型匹配项不一致。最基础的就是匹配源IP地址

ACL匹配顺序

一条ACL可以由多条deny/permit语句组成，每条语句描述一条规则，并使用唯一的规则编号

设备支持两种ACL匹配顺序：

• 配置顺序（config模式）
• 自动排序（auto模式）

配置顺序：

1. 如果配置规则指定了规则编号，根据规则编号由小到大顺序匹配
2. 如果没有配置规则没有指定规则编号，则由系统自动分配（由编号5开始，每条规则编号递增5）
3. 一旦匹配上一条规则就停止匹配。没有匹配到规则就匹配默认规则。

4. 没有任何匹配，则默认丢弃该数据包（默认有一条拒绝所有的ACL）

自动排序：

1. 系统使用“深度优先”的原则，将规则按照精确度从高到低进行排序、匹配。
2. 如果使用“深度优先”原则没有分辨出优先级，则使用配置顺序方式来匹配。

AC类型	深度优先原则
基本ACL	1、先看规则中是否带VPN实例，带VPN实例的规则优先。 2、再比较源IP地址范围，源IP地址范围小（IP地址通配符掩码中“0”位的数量多）的规则优先。 3、如果源IP地址范围相同，则规则编号小的优先（配置匹配）。
高级ACL	1、先看规则中是否带VPN实例，带VPN实例的规则优先。 2、再比较协议范围，指定了IP协议承载的协议类型的规则优先。 3、如果协议范围相同，则比较源IP地址范围，源IP地址范围小（IP地址通配符掩码中“0”位的数量多）的规则优先。 4、如果协议范围、源IP地址范围相同，则比较目的IP地址范围，目的IP地址范围小（IP地址通配符掩码中“0”位的数量多）的规则优先。 5、如果协议范围、源IP地址范围、目的IP地址范围相同，则比较四层端口号（TCP/UDP端口号）范围，四层端口号范围小的规则优先。 6、如果上述范围都相同，则规则编号小的优先（配置匹配）。
二层ACL	1、先比较二层协议类型通配符掩码，通配符掩码大（协议类型通配符掩码中“1”位的数量多）的规则优先。 2、如果二层协议类型通配符掩码相同，则比较源MAC地址范围，源MAC地址范围小（MAC地址通配符掩码中“1”位的数量多）的规则优先。 3、如果源MAC地址范围相同，则比较目的MAC地址范围，目的MAC地址范围小（MAC地址通配符掩码中“1”位的数量多）的规则优先。 4、如果源MAC地址范围、目的MAC地址范围相同，则规则编号小的优先（配置匹配）。
用户ACL	1、先比较协议范围，指定了IP协议承载的协议类型的规则优先。 2、如果协议范围相同，则比较源IP地址范围。如果规则的源IP地址均为IP网段，则源IP地址范围小（IP地址通配符掩码中“0”位的数量多）的规则优先。 3、如果协议范围、源IP地址范围相同，则比较目的IP地址范围。如果规则的目的IP地址均为IP网段，则目的IP地址范围小（IP地址通配符掩码中“0”位的数量多）的规则优先。 4、如果协议范围、源IP地址范围、目的IP地址范围相同，则比较四层端口号（TCP/UDP端口号）范围，四层端口号范围小的规则优先。 5、如果上述范围都相同，则规则编号小的优先（配置匹配）。

注意：在创建ACL是可以更改匹配顺序，通过acl  [编号]  math-order [auto/config]  命令进行匹配顺序更改

ACL如何匹配IP地址

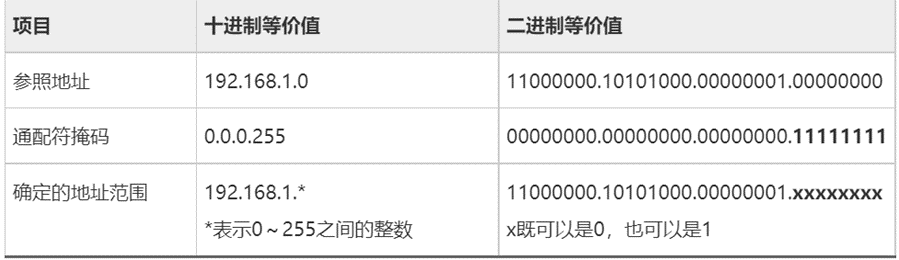

ACL使用通配符来匹配IP地址，通配符0表示匹配，1表示不匹配。0和1之间可以不连续

规则中由参照地址和通配符一同来确定IP地址的范围

匹配特殊地址

0.0.0.0   255.255.255.255  匹配任意IP地址

1.1.1.1   0.0.0.0                  仅匹配1.1.1.1这一个地址

不过需要注意的是

在匹配IP地址时，只能匹配IP地址的网络号，无法匹配子网掩码

即ACL可以灵活的匹配IP地址的前缀，无法匹配掩码长度。例如：

• Rule 5 permit source 1.1.1.0 0  此条规则匹配的是网络号为1.1.1.0的地址

        1.1.1.0/24  1.1.1.0/25  都被匹配

        1.1.1.128/25不被匹配，因为此网络号为1.1.1.128

• Rule 5 permit source 1.1.1.0 24  此条规则匹配的是网络号为1.1.1.X的地址

        1.1.1.0/24  1.1.1.128/25    都被匹配

        1.1.1.0/16不被匹配，因为此网络号为1.1.0.0

ACL应用方式

1.在接口应用

   入方向：inbound

   出方向：outbound

2.在import-route或者策略路由中引用，作为匹配条件

3.做NAT时在出接口引用

4.在Telnet中应用

5.在FTP中应用

注意：ACL默认规则为全允许

---

IP-Prefix List

基本概念

IP-Prefix Lis地址前缀列表，能够同时匹配IP前缀以及掩码长度，更加精确的匹配到路由，而ACL不可以

不能用于IP报文过滤，只可用于路由信息过滤

前缀列表的配置

ip  ip-prefix   [名字]   index   [序号]   permit/deny   [IP地址]   [length（掩码）]

掩码后还有选项可添加：

 greater-equal   24   掩码大于等于24

 less-equal        32   掩码小于等于32

基本常见类型的例子：

• ip ip-prefix qwer index 10 permit 1.1.1.0 24

····精确匹配网络号为1.1.1.0，子网掩码为24的路由

• ip ip-prefix qwer index 10 permit 1.1.1.0 8 less-equal 24

····匹配网路号为1.x.x.x，掩码大于等于8，小于等于24的路由

• ip ip-prefix qwer index 10 permit 1.1.1.0 8 greater-equal 24

····匹配网路号为1.x.x.x，掩码大于等于24，小于等于32的路由

• ip ip-prefix qwer index 10 permit 1.1.1.0 8 greater-equal 16 less-equal 24

····匹配网路号为1.x.x.x，掩码大于等于16，小于等于24的路由

• ip ip-prefix qwer index 10 permit 0.0.0.0 0

····匹配缺省路由

• ip ip-prefix qwer index 10 permit 0.0.0.0 0 less-equal 32

····匹配所有路由

• ip ip-prefix qwer index 10 permit 0.0.0.0 1 greater-equal 8 less-equal 8

····匹配A类网段的所有路由（第一比特位为0的网络号，也就是1到127。掩码为8）

注意事项

• ip-prefix-list默认拒绝所有路由
• 子网掩码范围遵循 ：length（必配）＜＝ greater ＜＝ less
• ip-prefix-list方式无法匹配奇偶路由，ACL可以
• 前缀列表一般在import-route、路由策略、策略路由中引用，作为匹配条件
