OSPF外部路由基本概念

外部路由的定义

新增路由器角色

外部路由引入涉及到的LSA

5类LSA的生成

4类LSA的生成

OSPF外部路由引入

OSPF普通路由引入

OSPF缺省路由引入

外部路由引入时的路由开销计算方式

OSPF设备去往外部路由的开销计算方式

Forwarding-Address作用

OSPF选路原则

OSPF外部路由基本概念

外部路由的定义

外部路由可以理解为同一个路由器上其它协议的路由、或者同一台设备上同协议不同进程的路由

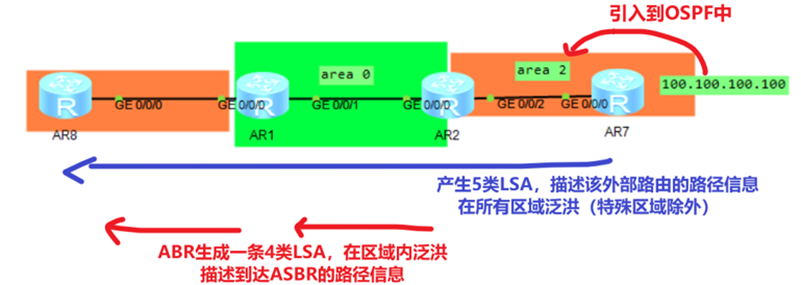

OSPF通过5类LSA和4类LSA来一起描述到达外部路由的路径信息

新增路由器角色

ASBR：自治系统边界路由器

OSPF区域中哪些设备可以被称为ASBR设备

  1. 执行import route的路由器
  2. NASS区域做7类转换2类的ABR路由器

外部路由引入涉及到的LSA

5类LSA的生成

5类LSA是由ASBR产生的，在OSPF路由域内泛洪

5类LSA如何产生的

当将OSPF路由域外其它协议的路由（OSPF、直连、静态等）引入到到OSPF后，就会针对每条外部路由产生1个5类LSA在OSPF路由域内泛洪

注意事项

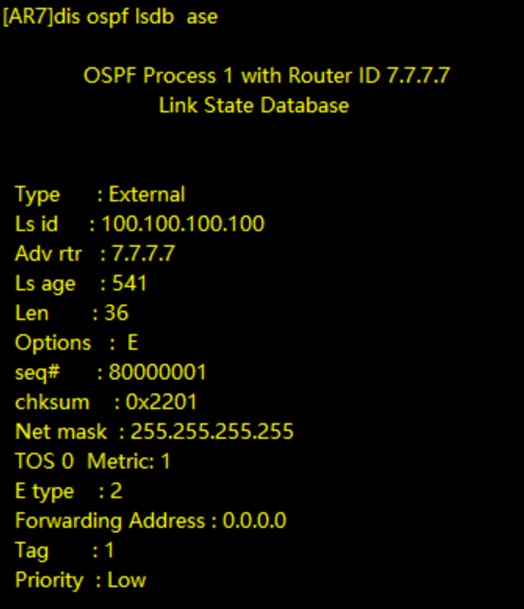

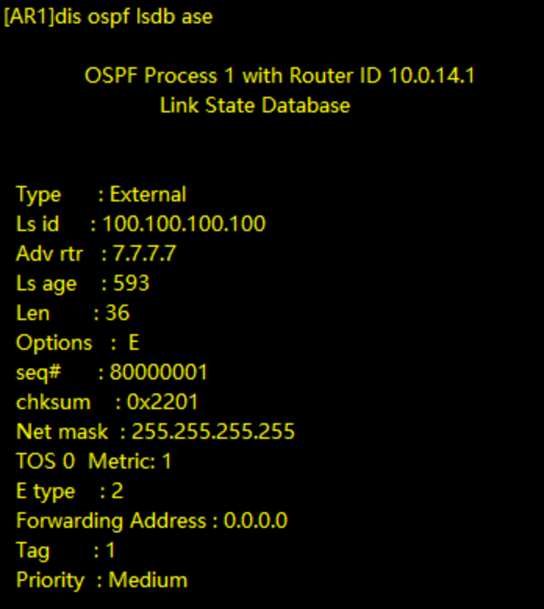

每个区域内关于该外部路由的5类LSA都是一致的（以下位区域0和区域2的5类LSA）

4类LSA的生成

4类LSA（ABR Summary）是由ABR产生的，并在区域内泛洪的LSA

4类LSA的作用是在区域间计算到ASBR的路径信息

4类LSA如何产生的—分为两种情况

ABR与ASBR在同一区域（例如R2产生4类LSA的情况）

当ASBR将路由引入到OSPF后，ASBR会更新自己的1类LSA，将其1类LSA的ASBR标志位置位

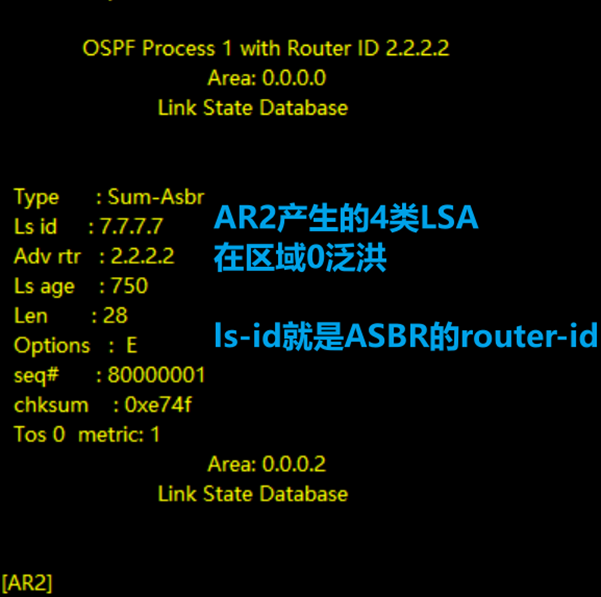

此时该区域ABR收到带有ASBR标志位置位的1类LSA时，会产生一条4类LSA，指向该ASBR地址，泛洪到其它区域

ABR与ASBR不在同一区域（例如R1产生4类LSA的情况）

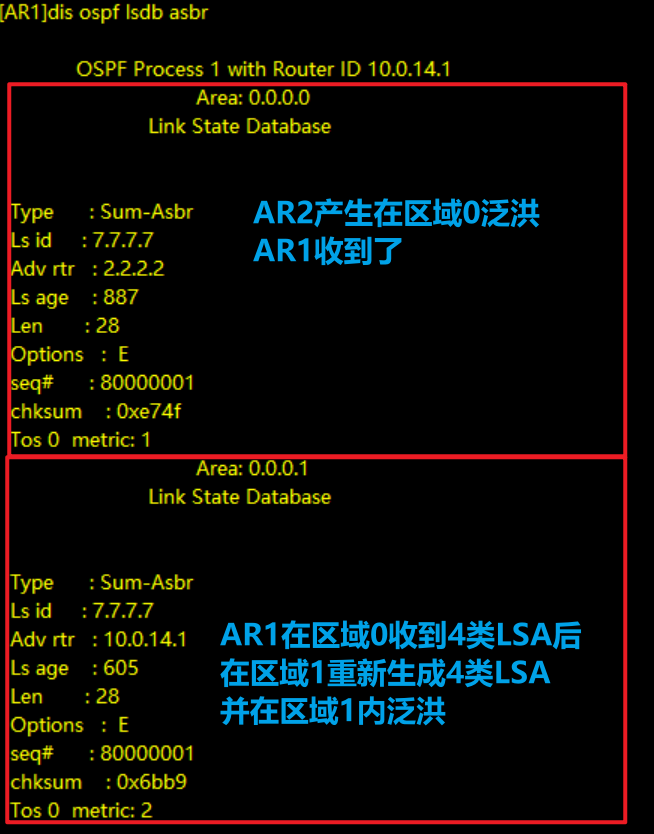

当ABR在本区域收到其它ABR发来的4类LSA之后，会重新生成一条4类LSA

在自身相连的其它区域泛洪

注意事项

不同区域关于某个ASBR的4类LSA都是不一致的

因为每个区域内的4类LSA都是由该区域的ABR重新计算生成的

OSPF外部路由引入

OSPF普通路由引入

在ASBR路由器上将此路由器上运行的其他协议的路由或者OSPF其他进程的路由引入到另一个OSPF协议进程中，此过程就为OSPF的路由引入

路由引入命令

华为设备命令
 ospf 进程下
  import-route 路由协议         将此路由协议的路由引入到OSPF中
引入到OSPF的外部路由优先级为150（通过5类、7类LSA计算出来的）
OSPF的区域内路由优先级为10（通过1类、2类、3类LSA计算出来的）

锐捷设备命令
 router ospf 进程下
  redistribute 路由协议 subnets 将此路由协议的路由引入到OSPF中

注意

只有路由表中的活动路由才会被引入

默认情况下缺省路由不会被引入

OSPF缺省路由引入

一般在网络边界配置缺省路由，并将其引入到内网中（此处是引入到OSPF内网中）

引入缺省路由两种情况

  • 区域边界路由器ABR发布Type3 LSA，用来指导区域内路由器进行区域之间报文的转发
  • 自治系统边界路由器ASBR发布Type5 LSA或Type7 LSA，指导区域内路由器进行域外报文的转发

注意：Type 3的缺省路由高于Type 5的缺省路由

不同区域缺省路由发布方式不同

特殊区域会自动产生缺省路由

Stub/Totally Stub区域  此区域的ABR会自动产生一条Type 3缺省路由，在Stub区域泛洪

NSSA区域                   此区域的ABR会自动产生一条Type 7缺省路由，在NSSA区域泛洪

Tollay NSSA区域         此区域的ABR会自动产生一条Type 3和7缺省路由，在NSSA区域泛洪

禁止自动生成LSA命令
华为设备配置
  nssa default-route-advertise suppress-default-route     配置禁止ABR或ASBR向NSSA区域发送缺省7类LSA

普通区域需要通过命令手动产生

普通区域             引入缺省路由后，ASBR产生一条Type5缺省路由，在普通区域泛洪

普通区域引入缺省路由命令

华为设备配置
ospf视图：
 default-route-advertise [always/permit-calculate-other]  将缺省路由通告到OSPF路由区域
     always     表示无论本机是否存在激活的缺省路由，都会产生并发布一条描述缺省路由的LSA
     permit-calculate-other   本机必须存在激活的缺省路由，才会产生并发布一条描述缺省路由的LSA，并且设备允许计算来自其他路由器的缺省路由


锐捷设备配置
ospf视图：
 default-information originate always metric-type 2
     always  无论设备本地是否存在生效的默认路由，设备都会向OSPF区域下发默认路由
     metric-type 2  配置外部路由的开销计算类型为Type2（只计算外部开销）

缺省只有本机存在激活的缺省才会发布一条描述缺省路由的LSA，并且设备不允许计算来自其他路由器的缺省路由

外部路由引入时的路由开销计算方式

不同的开销类型使得外部路由引入时开销的计算方式不一样

有两种类型，Type 1 和 Type 2；默认是Type 2类型

  1. Type 1 ：路由表中始终显示引入时的开销（外部开销） + AS内部路径开销之和
  2. Type 2 ：引入外部路由时在路由表中忽略AS内部路径的开销，只显示引入时的开销（外部开销）

外部路由开销比较方法

1、Type 1永远优先于 Type 2

2、开销类型都为1，选Cost值小的，相同则负载分担（具体如下）

  • 引入开销相同，比较内部开销，小的优先
  • 引入开销与内部开销都相同，负载分担

3、开销类型都为2（不关心AS内部路径，在路由表显示的Cost只有外部开销）

  • 引入开销不同，选引入时的开销小的
  • 当引入的外部开销相同时，还是会比较内部开销，内部开销越小越优（只是不显示）

修改外部开销计算类型

 华为设备命令

ospf 1
 default type 1   修改外部开销计算方式为type1

华为设备默认情况下，ASBR引入的外部路由默认的外部开销为1；如果需要保留外部路由引入时其本身的开销，可以做以下配置
ospf 1
 default inherit-metric         配置外部路由引入时的外部开销为其引入前的开销
 default 10                     配置外部路由引入时的外部开销为10（默认就是1）

OSPF设备去往外部路由的开销计算方式

如果此OSPF设备和ASBR在同一区域，则对于外部路由Cost计算方式如下：

Cost = 自身到ASBR的开销 + 引入时的开销（5类LSA）

Next-Hop = 自身到ASBR的下一跳

如果此OSPF设备和ASBR不在同一区域，则对于外部路由Cost计算方式如下：

Cost = 自身到ABR的开销 + ABR到ASBR的开销（4类LSA） + 引入时的开销（5类LSA）

Forwarding-Address作用

Forwarding-Address字段仅出现在5类和7类LSA中，此处只介绍5类LSA的情况。

当引入外部路由出现次优路径时，会使用5类LSA中的Forwarding Address 此段来解决。

此字段会包含最优的下一跳地址。

具体步骤：

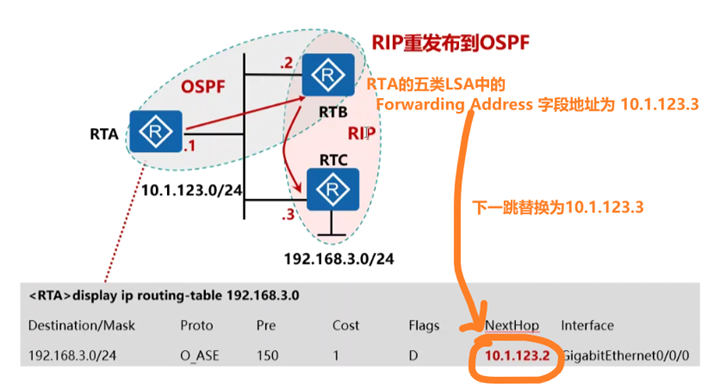

RTB将自己去往192.168.3.0的下一跳地址填充到Forwarding Address字段传送给RTA

RTA收到后，发现5类LSA的Forwarding Address字段的地址直连可达（有去往10.1.123.0/24网段的直连路由），然后就将此字段的地址作为外部路由的下一跳

OSPF高等特性——Forwarding Address_静下心来敲木鱼的博客-CSDN博客icon-default.png?t=N7T8https://blog.csdn.net/m0_49864110/article/details/127462696

OSPF选路原则

  • 区域内路由优于区域间路由优于区域外路由
  • 即1/2类LSA优于3类LSA优于5/7类LSA
  • 外部路由Metric-Type1的路由优于Metric-Type2的路由
  • 同为Type1的外部路由，优选内部成本加外部成本之和最小的路由
  • 同为Type2的外部路由，优选外部成本花销小的路由，如果外部成本一致，则优选内部成本小的路由，否则路由负载均衡
