锐捷Wlan——AC热备实验（DHCP在核心交换机）

目录

AC配置

AC基础配置

配置Wlan ID、AP组（两端必须一致）

配置Capwap隧道

配置热备功能

配置WLAN安全

SW配置

SW1基础配置

SW1上配置DHCP

SW2基础配置

配置信息验证

---

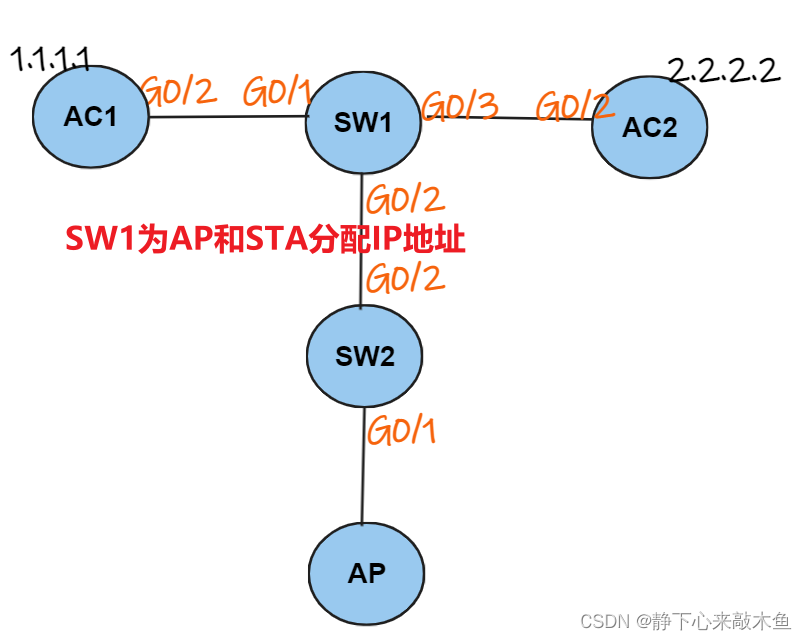

AP、STA的DHCP在核心交换机SW1上，AC和AC2通过环回口建立Capwap隧道

Capwap的隧道源地址，需要在为AP分配IP地址的时候在Option138指定此地址

---

AC配置

黑色共有配置，蓝色AC1配置，绿色AC2配置

AC基础配置

创建隧道源地址、热备地址

Interface Loopback 0

 Ip address 1.1.1.1 32

 Ip address 2.2.2.2 32

配置路由，使得可以访问对端的热备地址

Vlan 30

Interface vlan 30

 Ip address 192.168.30.1 24

 Ip address 192.168.30.2 24

Ip route 2.2.2.2 255.255.255.255 192.168.30.2

Ip route 1.1.1.1 255.255.255.255 192.168.30.1

配置路由，使得AC可以和AP互访

ip route 0.0.0.0 0.0.0.0 192.168.30.254

放行Vlan

interface gi 0/2

 switchport mode trunk

 switchport trunk allowed vlan add 30

配置Wlan ID、AP组（两端必须一致）

配置Wlan ID

Wlan-config 1 AP1

 Ssid-code utf-8

 Tunnel local

配置AP组

Ap-group Ruijie1

 Interface-mapping 1 20

添加AP设备

Ap-config Ruiije-AP1

 Ap-mac 0011.0022.0033

 Ap-group Ruijie1

配置Capwap隧道

Ac-controller

 Wqos fs enable

 Capwap ctr-ip 1.1.1.1

 Capwap ctr-ip 2.2.2.2

 Country CN

配置热备功能

在配置完备份实例之后才可以开启热备功能

配置对端热备地址（环回口地址）

Wlan hot-backup 2.2.2.2

Wlan hot-backup 1.1.1.1

配置备份实例20（绑定业务Vlan）

 Context 20

  配置自身在备份实例中的优先级（越高越优先）

  Priority level 7

  Priority level 1

  绑定AP组

  Ap-group Ruijie1

启用热备功能

 Wlan hot-backup enable

注意：

只有优先级为7的AC才会抢占（即故障恢复后抢占回来），默认需要等10分钟

配置WLAN安全

Wlansec 1

 Security wpa enable

 Security wpa ciphers aes enable

 Security wpa akm psk enable

 Security wpa akm psk set-key ascii admin@123

---

SW配置

SW1基础配置

Vlan 10：为AP分配IP地址

Vlan 20：为STA分配IP地址

Vlan 30：与AC互连

配置IP地址

Vlan 10

Vlan 20

Vlan 30

Interface vlan 30

 Ip address 192.168.30.254 24

Interface vlan 10

 Ip address 192.168.10.1 24

Interface vlan 20

 Ip address 192.168.20.1 24

配置路由

Ip route 1.1.1.1 255.255.255.255 192.168.30.1

Ip route 2.2.2.2 255.255.255.255 192.168.30.2

放行Vlan

interface gi 0/1

 switchport mode trunk

 switchport trunk allowed vlan add 30

interface gi 0/3

 switchport mode trunk

 switchport trunk allowed vlan add 30

interface gi 0/2

 switchport mode trunk

 switchport trunk allowed vlan add 30,10,20

SW1上配置DHCP

service dhcp

创建DHCP地址池，为AP分配IP地址（并指定隧道源）

interface vlan 10

 ip address 192.168.10.1 24

ip dhcp pool AP

 network 192.168.10.0 255.255.255.0 192.168.10.100 192.168.10.200

 default-router 192.168.10.1

 option 138 ip 1.1.1.1 2.2.2.2  指定AC1和AC2两个隧道源

创建DHCP地址池，为STA分配IP地址

interface vlan 20

 ip address 192.168.20.1 24

ip dhcp pool STA

 network 192.168.20.0 255.255.255.0 192.168.20.100 192.168.20.200

 default-router 192.168.20.1

SW2基础配置

放行Vlan

Vlan 10

Vlan 20

interface gi 0/2

 switchport mode trunk

 switchport trunk allowed vlan add 10,20

interface gi 0/1

 switchport mode trunk

 switchport trunk allowed vlan add 10,20

 switchport trunk native vlan 10

---

配置信息验证

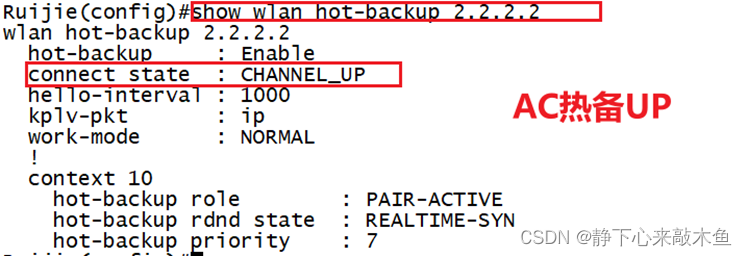

AC1上查看

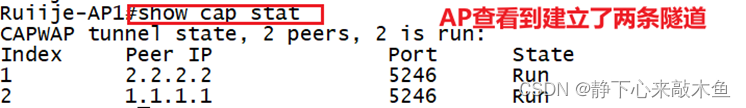

AP上查看
