锐捷（ruijie）无线网络基础配置-通过CLI命令配置

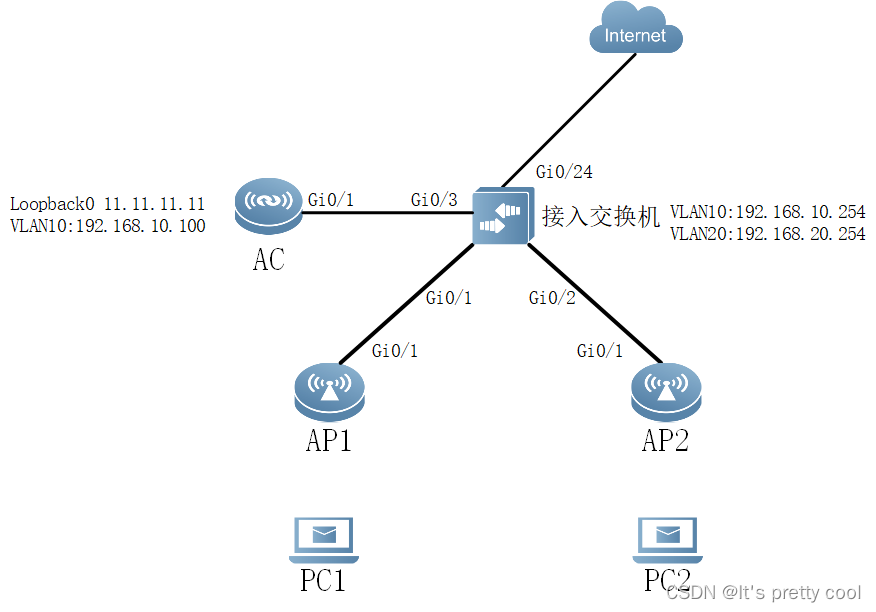

场景：

AC旁挂在三层接入交换机上，交换机连接瘦AP1和瘦AP2；
接入交换机做为DHCP地址池下发AP管理地址和用户的业务地址；
AP管理VLAN和设备互联VLAN使用VLAN10，用户业务VLAN使用VLAN20；
AP1关联SSID test1，使用本地转发模式转发用户数据流量；
AP2关联SSID test2，使用集中转发模式转发用户数据流量。

配置前准备：接入交换机和AC的VLAN和SVI接口配置
（1）接入交换机配置：
vlan range 10,20
interface vlan 10
ip address 192.168.10.254 255.255.255.0
interface vlan 20
ip address 192.168.20.254 255.255.255.0
interface range GigabitEthernet 0/1-2
switchport mode trunk
switchport trunk allowed vlan only 10,20
switchport trunk native vlan 10
interface GigabitEthernet 0/3
switchport mode trunk
switchport trunk allowed vlan only 10,20
ip route 11.11.11.11 255.255.255.255 192.168.10.100

（2）AC配置：
vlan range 10,20
interface GigabitEthernet 0/1
switchport mode trunk
switchport trunk allowed vlan only 10,20
interface vlan 10
ip address 192.168.10.100 255.255.255.0
interface Loopback0
ip address 11.11.11.11 255.255.255.255
ip route 0.0.0.0 0.0.0.0 192.168.10.254

第一步：在接入交换机上配置DHCP地址池
service dhcp
ip dhcp pool AP
option 138  11.11.11.11
network 192.168.10.0 255.255.255.0
default-router 192.1.10.254
ip dhcp pool USER
network 192.168.20.0 255.255.255.0
default-router 192.1.20.254

第二步：创建WLAN
wlan-config 1 test1        //创建wlan视图1
tunnel local    //配置流量转发模式为本地转发
wlan-config 2 test2        //创建wlan视图2
tunnel 8023    //配置流量转发模式为集中转发

第三步：创建AP组并关联WLAN
ap-group test1        //创建AP组test1
interface-mapping 1 20 ap-wlan-id 1    //绑定AP组和WLAN
ap-group test2        //创建AP组test2
interface-mapping 1 20 ap-wlan-id 2

第四步：AP上线后绑定AP组
ap-config AP1    //创建AP命名为AP1的设备
ap-mac 7042.d349.5a3e    //绑定AP名和AP的MAC地址（AP上线之后执行show ap-config summary可查看）
ap-group test1    //绑定AP组test1

ap-config AP2    //创建AP命名为AP2的设备
ap-mac 7042.d349.46ab    //绑定AP名和AP的MAC地址（AP上线之后执行show ap-config summary可查看）
ap-group test2    //绑定AP组test2

到此完成。
