目录

OSPFv3报文头部

Hello报文

LSU报文携带的LSA报文

LSA头部

Router-LSA

Network-LSA

Inter-Area-Prefix-LSA

Inter-Area-Router-LSA

AS-External-LSA

新增Intra-Area-Prefix-LSA

DD报文

LSR报文

LSACK报文

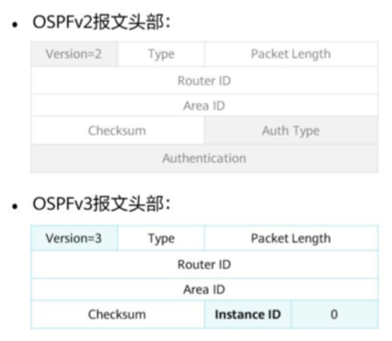

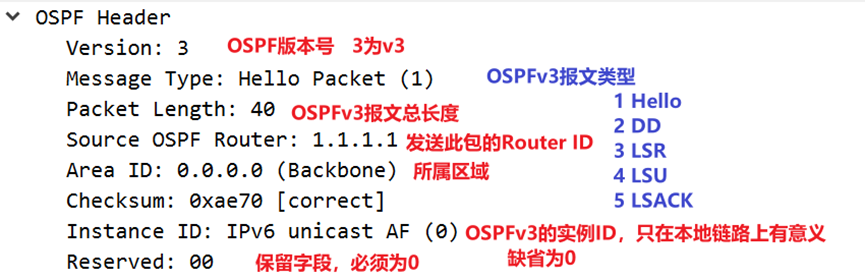

OSPFv3报文头部

取消了认证字段，新增了Instance ID

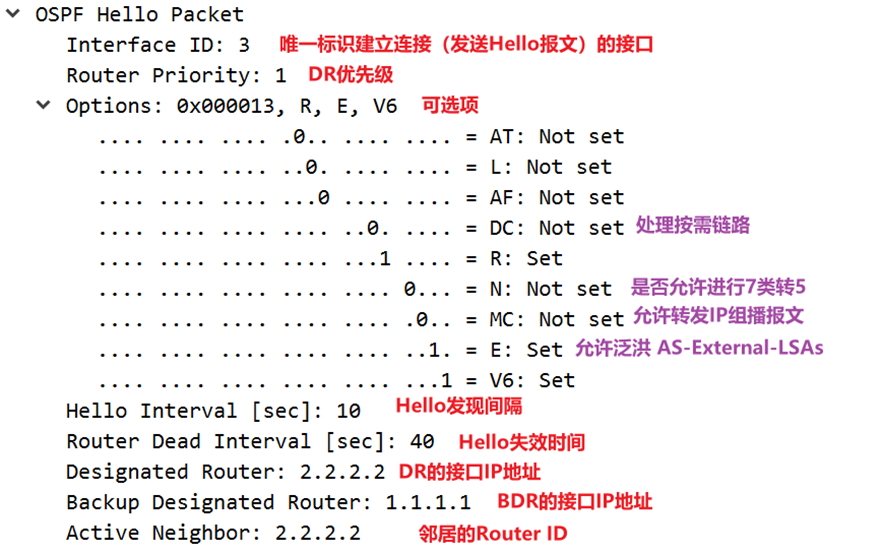

Hello报文

报文作用同OSPFv2

OSPF——5种报文（图解）_静下心来敲木鱼的博客-CSDN博客_ospf的五种报文icon-default.png?t=N7T8https://blog.csdn.net/m0_49864110/article/details/123530774?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166792153916782388050563%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=166792153916782388050563&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-123530774-null-null.nonecase&utm_term=ospf%E6%8A%A5%E6%96%87&spm=1018.2226.3001.4450

去掉了Network Mask字段，增加了Interface ID字段，Option字段也有变化

Option字段

AT：表示是否支持OSPFv3认证，为0表示不支持OSPFv3认证，1表示在OSPFv3后增加认证尾部字段（即尾部跟踪认证）

R：表示始发路由器是否是一条有效的路由器，1为是

E：表示是否支持外部路由

V6：表示是否参与IPV6路由计算。0代表不参与计算

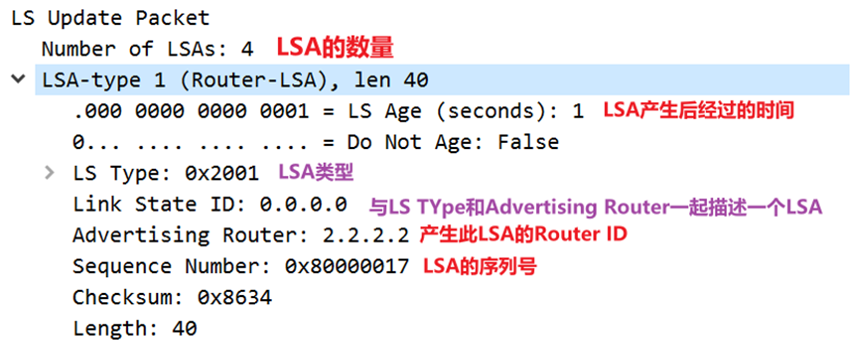

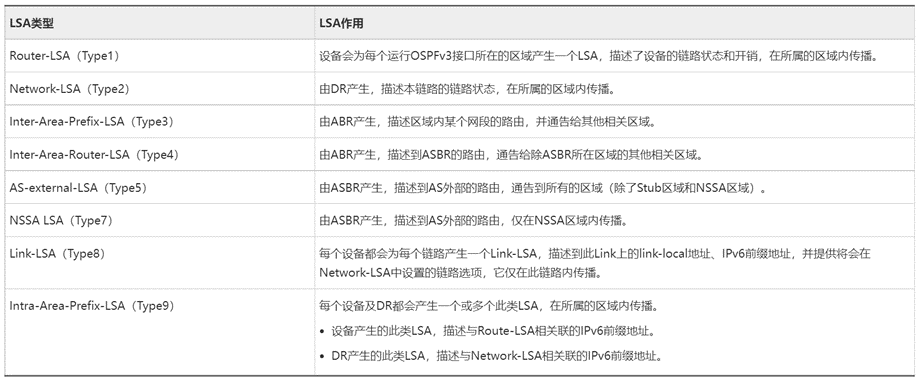

LSU报文携带的LSA报文

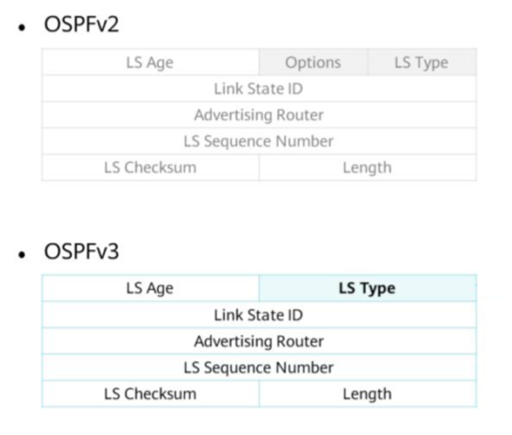

LSA头部

去掉了Option字段，LSA Type字段有变化，由OSPFv2的1字节扩展到2字节

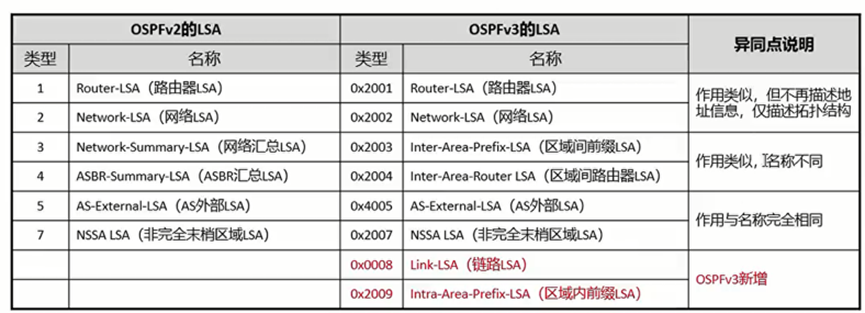

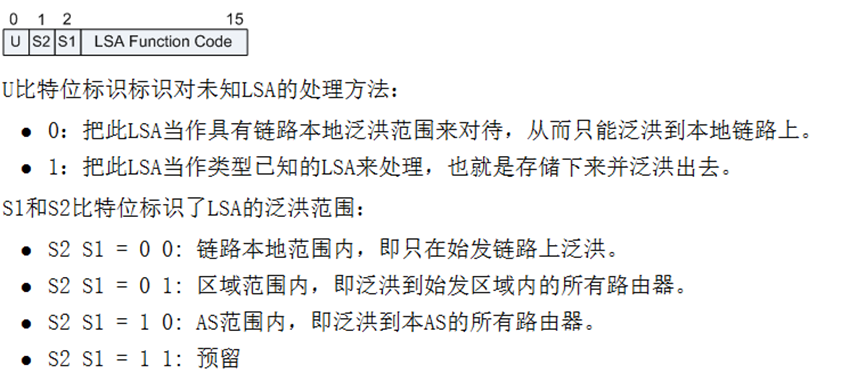

LSA Type字段格式

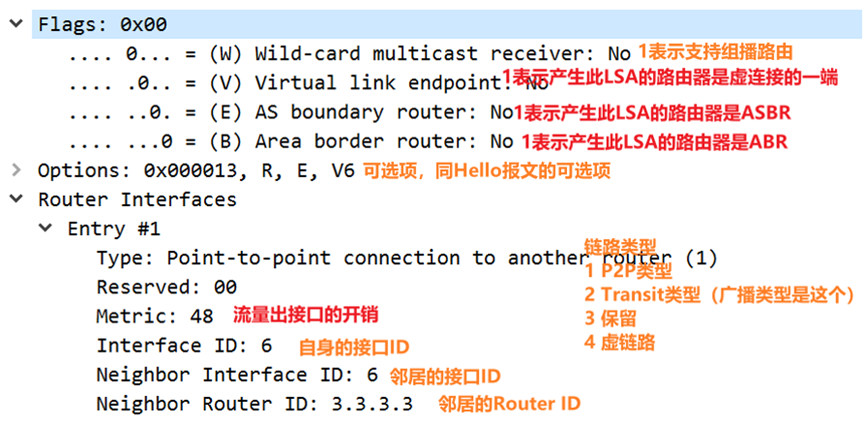

Router-LSA

Flags有变化，新增Interface ID字段

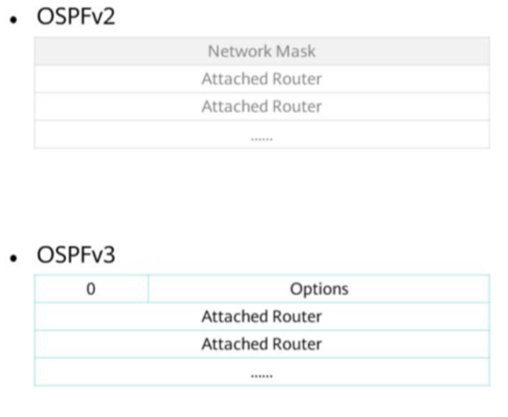

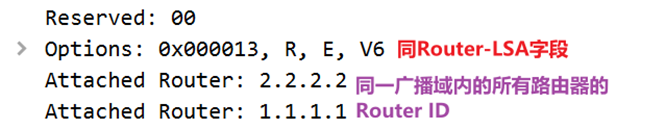

Network-LSA

描述本网段的链路状态

删除了网络掩码字段

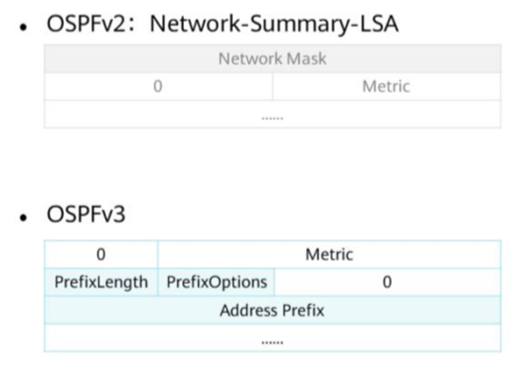

Inter-Area-Prefix-LSA

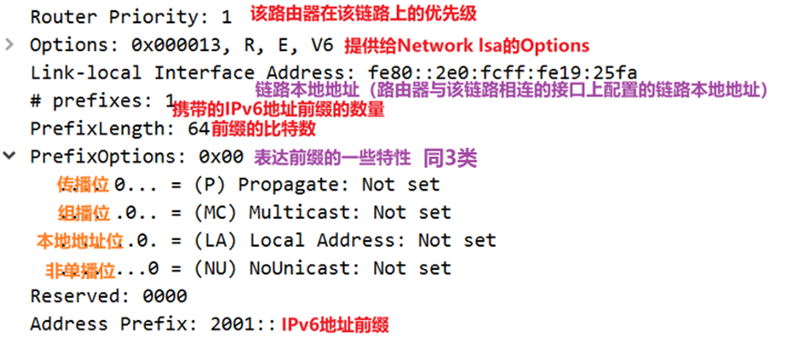

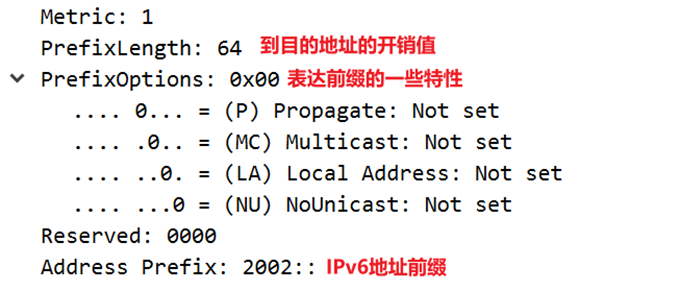

PrefixOptions

携带路由的LSA就会有 携带前缀的Options（PrefixOptions）

由LSA公告的每个前缀都拥有一个自己的PrefixOptions字段

P：传播位，如果一个NSS区域的前缀需要被ABR传播出去，就需要设置这一位

MC：组播位，1表示这个前缀纳入组播计算

LA：本地地址位，1表示这个前缀是路由器的一个接口地址

NU：非单播位，1表示这个前缀不会纳入IPv6单播路由计算中

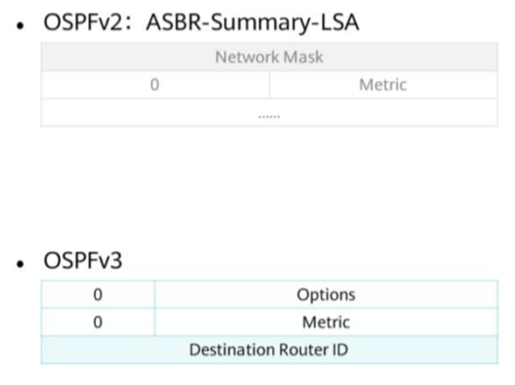

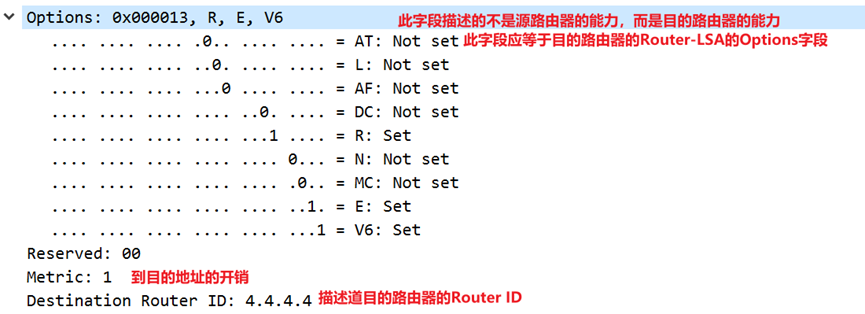

Inter-Area-Router-LSA

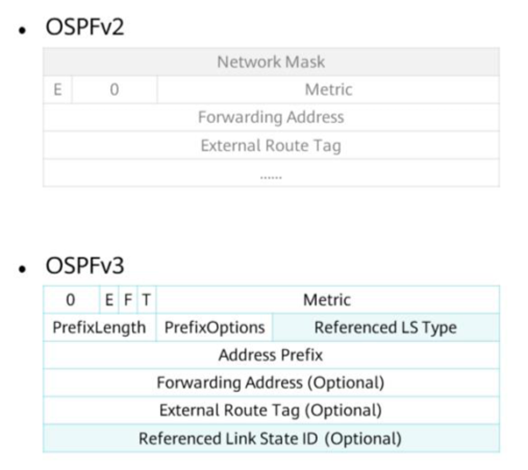

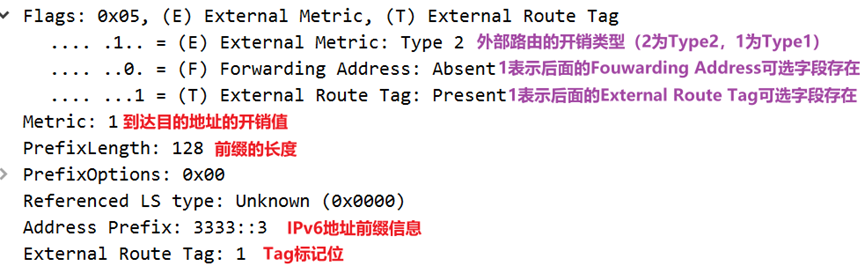

AS-External-LSA

Referenced LS Type 表明这个LSA是否需要参考其他LSA

0x0000：表示不参考

0x2001：参考Router-LSA

0x2002：参考Network-LSA

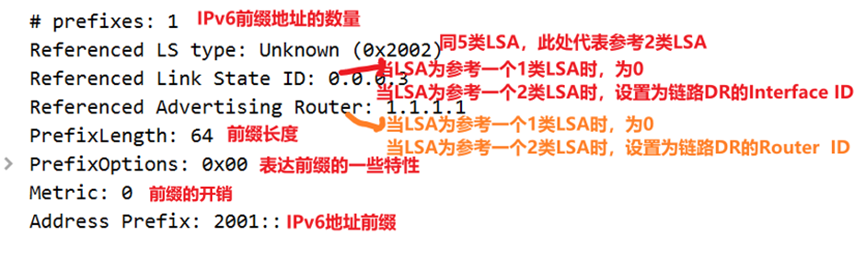

新增Intra-Area-Prefix-LSA

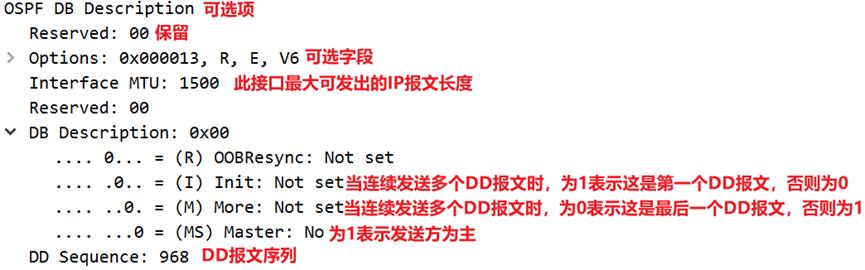

DD报文

后续会有DD报文包含的LSA头部信息

LSR报文

LSACK报文

通过LSA的头部信息进行确认
