本文介绍了AR2路由器的网络地址转换配置，包括静态NAT将内部地址192.168.20.1映射到公网IP10.0.12.100，NATServer配置允许外部访问内部服务器192.168.10.1的www服务，以及动态NAT的两种方式：基于地址池和基于接口的EasyIP转换，用于192.168.30.0/24子网的外出流量。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

AR2配置静态NAT

AR2配置NAT Server

AR2配置动态NAT

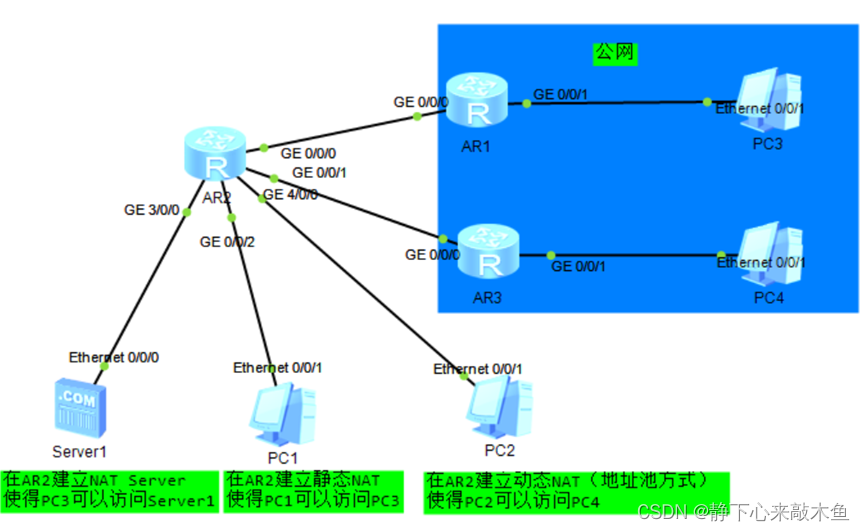

路由器基础配置

AR2

int g0/0/3

ip add 192.168.10.254 24

int g0/0/2

ip add 192.168.20.254 24

int g4/0/0

ip add 192.168.30.254 24

int g0/0/1

ip add 10.0.23.2 24

int g0/0/0

ip add 10.0.12.2 24

ip route-static 192.168.11.0 24 10.0.12.1

ip route-static 192.168.21.0 24 10.0.23.3

AR1

int g0/0/0

ip add 10.0.12.1 24

int g0/0/1

ip add 192.168.11.254 24

AR3

int g0/0/0

ip add 10.0.23.3 24

int g0/0/1

ip add 192.168.21.254 24

AR2配置静态NAT

int g0/0/0

nat static global 10.0.12.100 inside 192.168.20.1

AR2配置NAT Server

int g0/0/0

nat server protocol tcp global 10.0.12.200 www inside 192.168.10.1 www

AR2配置动态NAT

配置基于地址池方式的NAT

nat address-group PC3 10.0.23.100 10.0.23.105 配置地址池

acl 2000 配置ACL，为指定的路由进行NAT转换

rule permit source 192.168.30.0 0.0.0.255

int g0/0/1

nat outbound 2000 address-group PC3 no-pat 基于地址池方式，不转换端口

nat outbound 2000 address-group PC3 基于地址池方式，会转换端口

配置基于接口的NAT

acl 2000

rule permit source 192.168.30.0 0.0.0.255

int g0/0/1

nat outbound 2000 基于接口的NAT（Easy IP）
