华为VRRP、BFD实验配置

文章详细介绍了VRRP和BFD的实验配置,包括VRRP的组配置、优先级设定、接口跟踪,以及BFD的单跳、多跳检测和单臂回声配置。同时,展示了BFD与OSPF、ISIS和BGP路由协议的联动配置,以实现网络的快速收敛和高可用性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

VRRP实验配置

BFD实验配置

配置单跳检测

配置多跳检测

配置单臂回声

BFD与路由协议联动配置

BFD与OSPF联动

BFD与ISIS联动

BFD与BGP联动


VRRP实验配置

VRRP——VRRP讲解_vrrp定时器_静下心来敲木鱼的博客-CSDN博客icon-default.png?t=N3I4https://blog.csdn.net/m0_49864110/article/details/123574347?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522168363291416800225516471%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=168363291416800225516471&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-123574347-null-null.blog_rank_default&utm_term=vrrp&spm=1018.2226.3001.4450

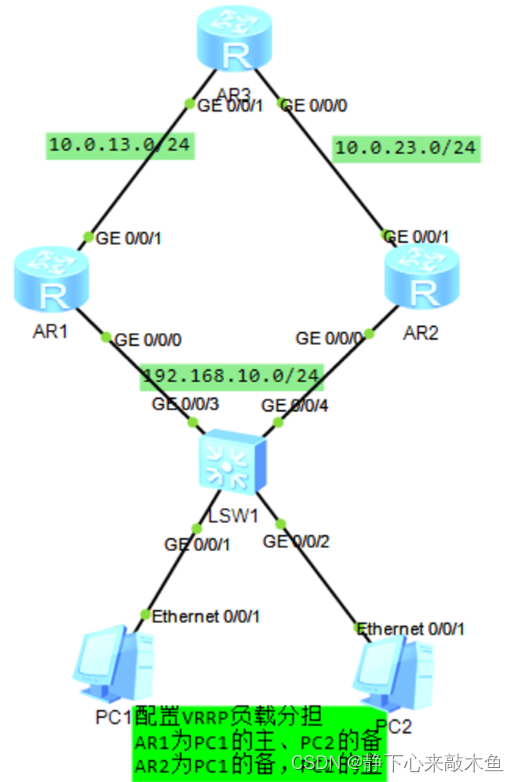

VRRP配置

AR1配置(VRRP缺省优先级100)

int g0/0/0

 ip add 192.168.10.1 24

 vrrp vrid 10 virtual-ip 192.168.10.254    配置VRRP10的虚拟IP地址

 vrrp vrid 10 priority 130                  配置AR1VRRP10中的优先级(越大越优先)

 vrrp vrid 10 track interface GigabitEthernet0/0/1 reduced 100

检测上行接口,如果上行接口出现故障,自身在VRRP10的优先级减少100(此时AR2就为被选举为VRRP主)

 vrrp vrid 20 virtual-ip 192.168.10.200

 vrrp vrid 20 authentication-mode md5 admin@123  配置VRRP认证(只有v2支持)

 vrrp vrid 20 timer advertise 2                      配置vrrp通告间隔为2s,默认1秒

AR2配置

int g0/0/0

ip add 192.168.10.2 24

 vrrp vrid 10 virtual-ip 192.168.10.254

 vrrp vrid 20 virtual-ip 192.168.10.200

 vrrp vrid 20 priority 130

 vrrp vrid 20 authentication-mode md5 admin@123

 vrrp vrid 20 track interface GigabitEthernet0/0/1 reduced 100

 vrrp vrid 20 preempt-mode timer delay 5    配置抢占延迟为5s,默认为0秒

 vrrp vrid 20 timer advertise 2                      配置vrrp通告间隔为2s,默认1秒

将PC1的网关设置为192.168.10.254,PC2的网关设置为192.168.10.200


BFD实验配置

 BFD双向转发检测协议理论讲解_bfd协议端口号_静下心来敲木鱼的博客-CSDN博客https://blog.csdn.net/m0_49864110/article/details/127841451?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522167370097216800180641264%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=167370097216800180641264&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-2-127841451-null-null.blog_rank_default&utm_term=bfd&spm=1018.2226.3001.4450

配置单跳检测

AR1配置

bfd

bfd ar1-2 bind peer-ip 10.0.12.2 interface GigabitEthernet0/0/0   配置bfd会话名为ar1-2

 discriminator local 1                   配置本端的标识符

 discriminator remote 2               配置对端的标识符

                                                   标识符要与对端会话配置的标识符相应

 commit

AR2配置

bfd

bfd ar2-1 bind peer-ip 10.0.12.1 interface GigabitEthernet0/0/0

 discriminator local 2

 discriminator remote 1

 commit

如果接口为二层接口或者未配置IP地址的三层接口,其单跳检测配置如下

bfd 1 bind peer-ip default-ip interface GigabitEthernet 0/0/0

配置多跳检测

AR1配置

bfd

bfd ar1-3 bind peer-ip 10.0.23.3

 discriminator local 10

 discriminator remote 20

 detect-multiplier 4                配置BFD检测次数

 min-tx-interval 2000             配置BFD发送间隔

 min-rx-interval 2000             配置BFD接收间隔

 wtr 1                                     BFD会话等待恢复时间

 commit

AR3配置

bfd

bfd ar3-1 bind peer-ip 10.0.12.1

 discriminator local 20

 discriminator remote 10

 commit

配置单臂回声

AR1配置(AR4不支持BFD会话)

bfd

bfd ar1-4 bind peer-ip 10.0.14.4 interface GigabitEthernet0/0/1 one-arm-echo

 discriminator local 40

 min-echo-rx-interval 100

 commit

以上创建的BFD会话,可以与策略、路由协议等联动起来,实现快速收敛


BFD与路由协议联动配置

BFD与OSPF联动

只介绍一边的配置,对端配置相同

bfd

ospf 1

 bfd all-interfaces enable          与所有的OSPF邻居(Full状态)建立BFD会话(邻居也需要配置)-即为所有有Full邻居状态的接口建立BFD会话

 bfd all-interfaces min-rx-interval 2000   配置BFD会话参数

int g0/0/0

 ospf bfd enable                             只为指定的接口建立BFD会话

 ospf bfd min-rx-interval 3000        配置BFD会话参数

接口上配置BFD for OSPF特性的优先级高于进程中配置BFD for OSPF特性的优先级

BFD与ISIS联动

ISIS与静态BFD联动(只介绍一边的配置,对端配置相同)

bfd

bfd ar1-4 bind peer-ip 10.0.14.4 interface GigabitEthernet0/0/1

 discriminator local 20

 discriminator remote 10

 commit

int g0/0/1

 isis bfd static

ISIS与动态BFD联动(只介绍一边的配置,对端配置相同)

同OSPF联动BFD

bfd

isis

 bfd all-interfaces enable

int g0/0/0

 ospf bfd enable

BFD与BGP联动

只介绍一边的配置,对端配置相同

bgp 100

 peer 1.1.1.1 bfd enable

 peer 1.1.1.1 bfd min-rx-interval 2000
