BGP高级特性——4字节AS号

最新推荐文章于 2024-02-05 11:11:48 发布
最新推荐文章于 2024-02-05 11:11:48 发布
阅读量1.4k 收藏 6
点赞数 1
分类专栏： # 路由交换协议理论讲解 文章标签： 网络 服务器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_49864110/article/details/133532151
版权

目录

4字节AS号

相关概念

两种过渡属性

4字节AS号的格式

4字节AS号建立邻居

4字节AS号路由传递

配置命令

4字节AS号

相比于2字节AS号，范围更大。由1~65535扩展到1~4294967295

支持4字节AS号的BGP设备兼容仅支持2字节AS号的BGP设备

相关概念

Speaker（发言者）

发送BGP消息的路由器称为BGP Speaker

New Speaker

支持4字节AS扩展能力的BGP Speaker

Old Speaker

不支持4字节AS扩展能力的BGP Speaker

New Session

New Speaker之间建立的BGP连接

Old Session

New Speaker和Old Speaker之间或者Old Speaker之间建立的BGP连接

两种过渡属性

通过定义两种可选过渡属性AS4_Path和AS4_Aggregator来辅助Old Speaker传递4字节AS信息

AS4_Path（0x11）：用来辅助AS_Path属性传递4字节AS号信息

AS4_Aggregator（0x12）：用于辅助Aggregator属性传递4字节AS号信息

4字节AS号的格式

整数形式：1~4294967295

点分形式：x.y形式

整数形式与点分形式的对应关系

整数形式4字节AS号=x*65536+y

即2.3对应 2*65536+3=131075

4字节AS号建立邻居

BGP通过Open报文进行参数协商，建立邻居

如何在Open报文体现自身支持4字节AS号

通过在Open报文中定义了新的可扩展字段0x41来代表本端支持4字节扩展能力

Open报文需要携带自身的AS号，对于4字节AS号如何携带

Open消息头的My AS字段只有2字节，无法填充4自己的AS号

因此New Speaker在发送Open消息时，会将My AS字段填充为23456（过渡AS号）

将自己实际的AS号填充在可选能力字段0x41中

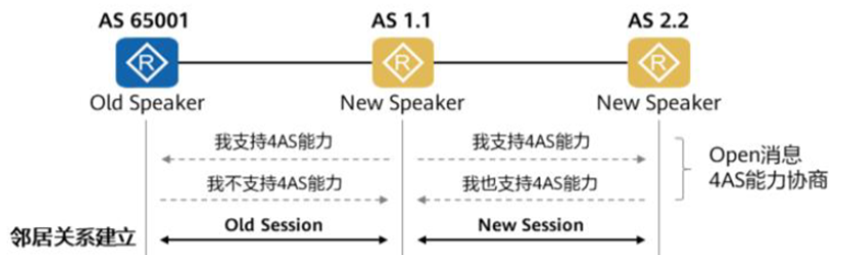

邻居建立过程

对于Old Speak，不支持4AS能力，会认为对方为2字节AS号23456，进行协商，建立邻居，建立Old Session。

对于New Speak，支持4AS能力，会从Open报文的可选字段中提取出对端4AS号，进行协商，建立邻居，建立New Session

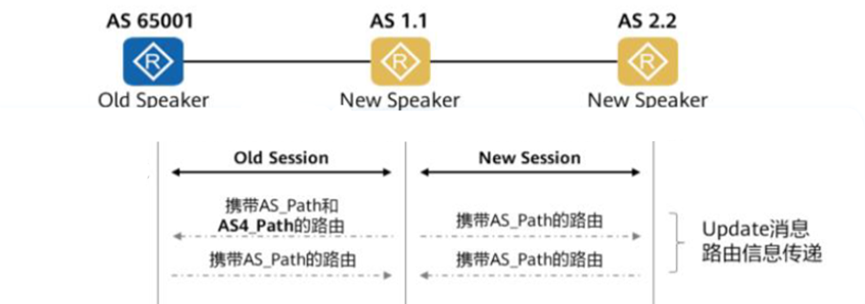

4字节AS号路由传递

通过Update报文携带4字节AS号，进行路由传递

对于支持4字节AS号的New Speaker，4字节如何传递

4字节AS号存放在AS_Path中，直接识别

对于不支持4字节AS号的Old Speaker，4字节AS号如何传递

通过AS4_Path属性携带4字节AS号

通过AS_Path属性携带过渡AS号（23456）

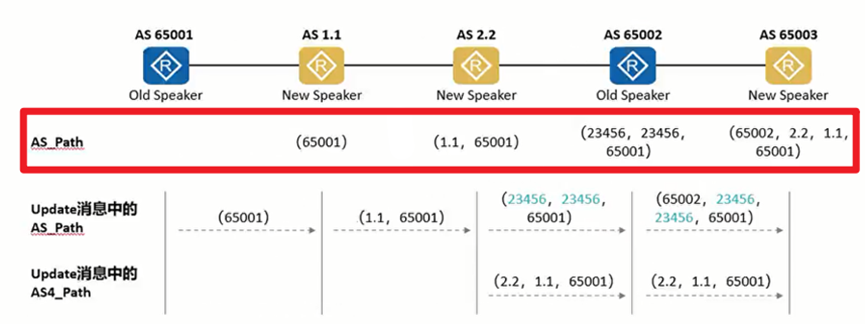

路由传递过程

当New向Old发送Update消息时，会将大于65535的AS号信息通过AS4_Path属性辅助AS_path属性传递4字节AS号信息（对于Old Speaker来说，AS4_Path属性是透明的，只能识别出过渡AS号23456）

当New 从Old收到带有AS4_path属性的Update报文时，会根据AS4_Path属性和AS_Path属性重新计算出真正的AS_Path属性

配置命令

华为设备配置

bgp [1.1]  配置4字节为1.1的AS号

 peer [2.2.2.2] as-number [1.1]   与2.2.2.2建立BGP邻居
