本文详细介绍了非法设备的基本概念、分类、识别方法，以及反制AP的工作模式、检测和反制机制。重点讲解了锐捷配置反制AP的步骤，包括设置检测信道、反制功能和白名单/黑名单管理。
目录
非法设备基本概念
非法设备的影响
1、非法AP 模拟合法AP无线信号的SSID和密码（用户可能就会关联到此非法AP，用户数据泄露）
2、环境中有其它私设的AP，使得合法AP的信道被干扰
3、环境中由非法STA连接到合法AP上，占用信道带宽
非法设备的分类
非法AP（细分为三类）
连接在非法AP的STA为非法STA
1、与合法AP的SSID一致（Rogue ssid-ap）
2、与合法AP的SSID不一致，但是信号强度大于阈值（Rogue ap）
3、与合法AP的SSID不一致，信号强度没超过阈值，但是BSSID/SSID匹配静态攻击列表中预先配置的BSSID/SSID（Rogue Cofig-ap）
非法Ad-Hoc（Rogue adhoc-ap）
Ad-Hoc网络为点对点的无线网络，通常用于临时组网
带有无线网卡设备发出的无线信号（可以理解为终端热点）
反制AP检测到的Ad-Hoc设备都认为是非法Ad-Hoc设备
如何识别非法设备的类型
开启了非法设备检测功能的AP可以根据侦听到的802.11MAC帧来判断出周围无线设备的类型
通过802.11MAC的To/From DS字段来判断设备类型
| To DS | From DS | 设备类型 |
| 0 | 0 | Ad-hoc |
| 1 | 1 | 无线网桥（WDS） |
| 1 | 0 | STA |
| 0 | 1 | AP |
非法设备判断流程

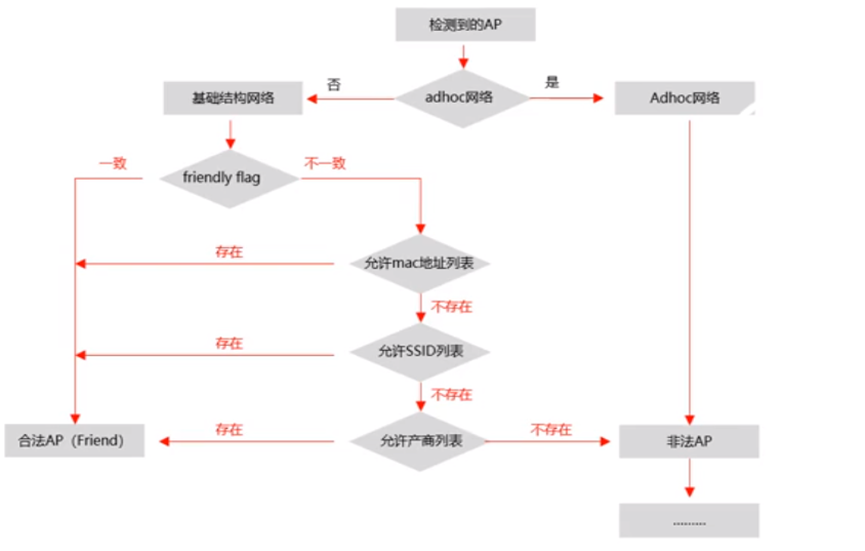

检测设备是否属于非法AP的流程
Firendly Flag友好标志位：连接的同一个AC的AP之间，此标志位是相同的

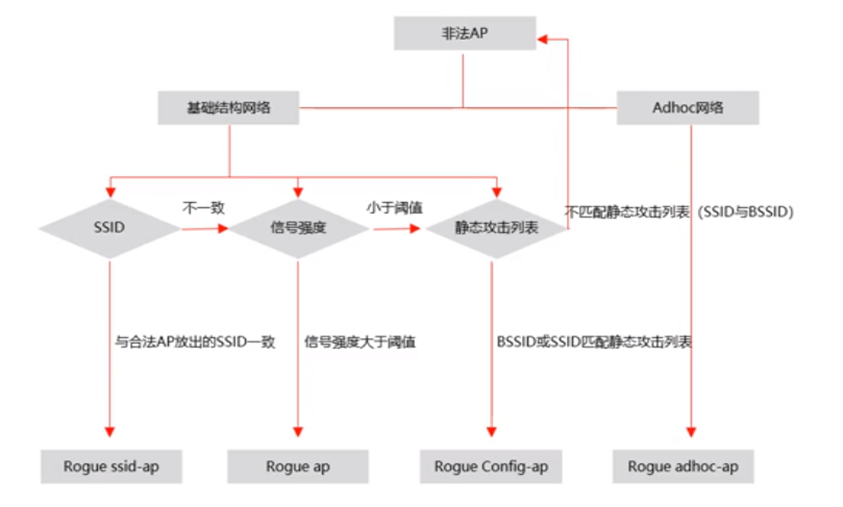

对非法AP设备分类的流程
反制AP的作用
1、保证用户信息不被泄露（反制非法AP）
2、降低私设AP对合法AP信号的干扰
反制AP的工作模式
工作模式分为检测和反制两部分；必须同时开启才可以实现设备反制
AP对于非法设备的检测模式
一般建议使用专门的AP来作为反制AP，不提供用户接入业务
Normal
默认的AP工作模式，没有开启AP空口扫描功能（AP设备不能发送Probe Request报文）
Hybrid
AP有空口扫描的功能，也有用户接入的功能，不过可能会使得接入用户信号收到影响；
AP设备可以主动发送Probe Rqeuest报文
Monitor
AP专门开启空口扫描的功能，没有提供用户接入的功能
AP对于非法设备的反制模式
根据AP检测获得的信息来判断是否是非法设备，然后进行反制
反制模式主要分为5大类
| AP反制模式 | 反制的非法设备类型 |
| SSID | 反制SSID与合法AP的SSID一致的非法AP |
| Config | 反制匹配静态攻击列表的非法AP设备 |
| Rogue | 反制信号强度超过阈值的非法AP设备 |
| Adhoc | 反制非法Ad-hoc设备 |
| All | 反制所有非法设备 |
反制设备的工作原理
反制设备通过检测获取非法设备，然后再通过反制两大步骤来完成非法设备的反制
反制设备如何获取非法设备的信息
反制AP主要通过主动/被动扫描帧来获取非法设备信息
非法AP的信息
主动：反制AP从监测的信道中发送Probe Request，未知AP会回复Probe Response报文，携带SSID、BSSID、信号强度等信息
被动：反制AP从检测的信道中收到未知AP设备发来的被动扫描信息Beacon报文，也会携带SSID、BSSID、信号强度等信息；其中Beacon报文还会携带一个Friendly flag友好标志位，可以通过此位来判断AP是否是非法AP（一致则为合法AP，不一致则需要再此判断）
非法Ad-Hoc的信息
主动：反制AP从监测的信道中发送Probe Request，未知设备会回复Probe Response报文，通过此报文的To/From DS字段来判断是否是Ad-Hoc设备，只要是Ad-Hoc设备就是非法的
被动：反制AP从检测的信道中收到未知设备发来的被动扫描信息Beacon报文中也可以判断
除了检查非法AP和Ad-Hoc设备信息，我们还需要了解未知STA的信息
主动：反制AP从监测的信道中发送Probe Request，STA收到后会回复Probe Response报文，携带自己的MAC地址
反制设备对非法设备反制的原理
反制AP通过解除认证/解关联帧实现反制
非法AP反制方法1，向非法STA发送解除认证/关联帧（反制AP发送的报文源为非法AP BSSID 目的为广播）
反制AP以非法AP设备的身份发送广播解除认证帧（Deauthentication）和解除关联帧（Disassociation）
非法STA收到后，就会断开与非法AP的连接
非法AP反制方法2，向非法AP发送解除认证/关联帧（反制AP发送的报文源为STA MAC 目的为非法AP BSSID）
反制AP以非法STA的身份给此STA接入的非法AP发送单播解认证和解关联帧
非法AP收到后就会断开与非法STA的连接
即针对AP反制有单播帧和广播帧两种方式，为什么？
有些终端不接受广播帧，因此才需要获取STA的MAC来发送单播帧阻断非法AP和STA的连接
Ad-Hoc设备反制（源为Ad-hoc设备 MAC 目的为Ad-Hoc BSSID）
以Ad-Hoc设备的身份向STA发送单播解认证和解关联帧
接入Ad-Hoc设备的STA收到后，就会断开与非法AP的连接
如何通过空口抓包判断是否存在反制AP设备
1、解认证/关联报文的信号强度与Beacon帧的信号强度有明显差别
因为反制设备和AP设备的位置不同，两者发送的报文的信号强度不同
2、如果解认证/关联报文目的地址为广播，则一般会存在反制设备
3、AC上关闭了低速率，但是解认证报文确实是低速率发送的，则此报文就为反制设备发送
4、反制设备发送的解认证Deauth报文的序列包不变（也存在反制设备会发送变化的序列号，此方法不能准确判断是否存在反制设备）
如何通过AP上的日志来判断是否存在反制设备
如果AP日志上有大量终端发送的解认证/关联报文，则表示存在反制设备
锐捷配置反制AP的步骤
反制AP配置注意事项
- 建议AP使用monitor模式
- 反制周期调整到最小
- 反制AP配置与非法AP相同的信道
- 将非法AP的BSSID加入到静态攻击列表（黑名单）
配置反制的步骤
1、更改AP的检测模式并指定需要扫描检测的信道
2、配置AP的反制模式
3、开启未知STA扫描
开启AP的检测模式
Ap-config 123
Device mode monitor AP的工作模式为monitor
Scan-channels 802.11b channels 1 6 11 配置需要扫描的信道（默认扫描的信道为反制AP使用的信道）
Scan-channels 802.11a channels 149 165
开启AP的反制功能
Wids
Countermeasures enable 开启反制功能
Countermeasures channel-match 配置反制AP是基于信道反制的
Countermeasures mode ssid 反制和AP发出相同SIID的未知AP
Countermeasures ap-max 10 配置最大反制个数
Countermeasures rssi-min 20 设置信号强度阈值
Countermeasures interval 100 配置反制间隔（默认1s反制一次）
开启未知STA扫描
Wids
Device unknown-sta dynamic-enable 开启单播反制，发送Probe request动态检测未知设备的信息
Device unknown-sta mac-address 0000.0001.0001 静态配置非法STA的MAC信息
配置WIDS允许的设备列表（白名单）
Wids
Device permit mac-address 0000.0001.0001 允许的MAC地址列表
Device permit ssid admin 允许的SSID地址列表
Device permit vendor bssid 0000.0001.0002 允许的厂商列表
配置静态攻击列表（黑名单）
Wids
Device attack mac-address 0000.0002.0001 配置静态攻击MAC列表
Device black-ssid admin1 配置静态攻击SSID列表
反制AP查看命令
Show wids unknown-sta 未知STA设备查看
Show wids detected all 查看检测到的所有AP
Show wids detected friendly ap 查看合法AP
Show wids detected interfering ap 查看未分类的非法AP
Show wids detected rogue adhoc-ap/ap/config-ap/ssid-ap 查看非法ad-hoc/信号强度AP/静态攻击AP/SSID一致AP设备
