电池二阶等效电路模型(Simulink&MATLAB脚本)

电池二阶等效电路模型

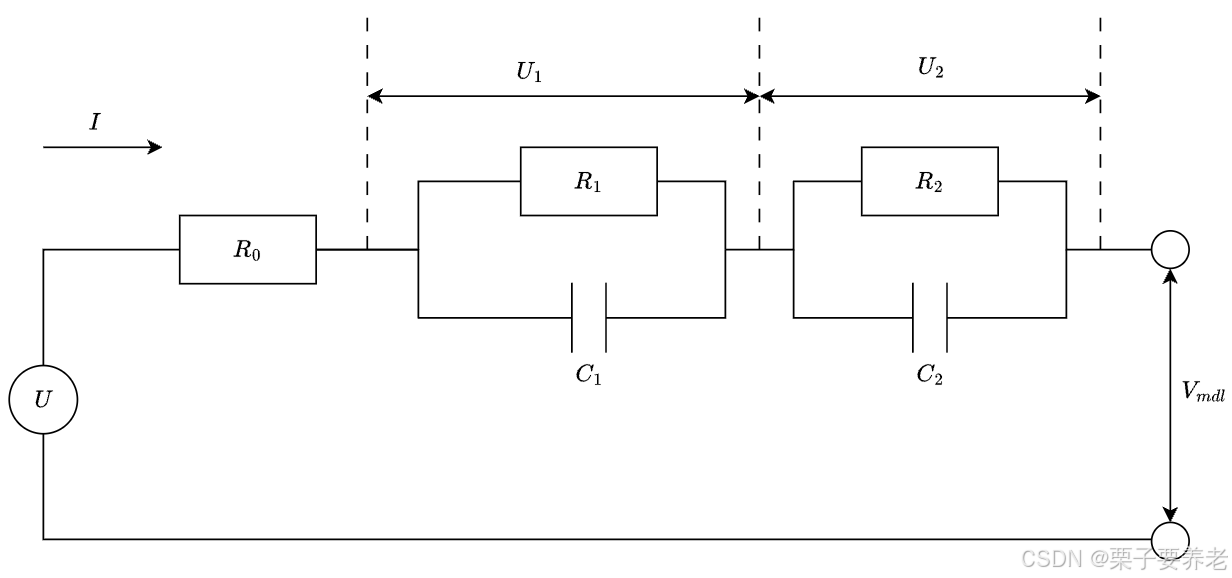

1. 模型结构

该电路模型包含了以下主要部分：

• $R_0$：电池的内阻，表示电池的总内阻。
• $R_1$,$R_2$ 和 $C_1$,$C_2$：这些元件构成了一个由两个RC串联组成的电路。这两个电容$C_1$和$C_2$模拟了电池的不同能量存储过程，而电阻$R_1$和$R_2$描述了电池在不同放电阶段的电流损耗。
• $U_1$和$U_2$：分别表示两个RC电路部分的电压。
• 电池的输出电压$V_{mdl}$：这是通过模型计算的电池电压。

2. 电路方程

模型的电流、电压关系可以通过以下方程描述：

• 电流方程：
  $$C_1\frac{d{U}_1}{dt}+\frac{U_1}{R_1}=I$$
  $$C_2\frac{d{U}_2}{dt}+\frac{U_2}{R_2}=I$$
  这两个方程分别描述了电池内部两个RC电路的电压和电流关系。第一个RC电路由电容$C_1$和电阻$R_1$组成，第二个RC电路由电容 $C_2$和电阻$R_2$组成。它们共同影响电池电压的动态变化。
• 电池输出电压方程：
  $$V_{\text{mod}}=U(\text{soc})-U_1-U_2-I{R}_0$$
  该方程表示电池的输出电压$V_{mdl}$，其中$U(SOC)$是电池的开路电压，$U_1$和$U_2$分别表示两个RC电路的电压，而$R_0$是电池的内阻。
• SOC方程：
  $$SOC=SO{C}_0-\int \frac{\eta }{Q_{3600}}\cdot Idt$$
  与一阶模型相同，这个方程表示电池的充电状态（SOC），通过电流 $I$ 和电池容量 $Q$ 计算电池的剩余电量。

3. 应用场景

二阶等效电路模型比一阶模型更加精确，因此常用于以下领域：

• 电池管理系统 (BMS)：用于精确估算电池的电压、电流和剩余电量，并实时监控电池的健康状态。二阶模型提供了比一阶模型更高的精度，特别是在电池的充放电过程中。
• 电动汽车 (EV)：在电动汽车中，二阶模型能够更好地反映电池在不同工作状态下的性能，有助于优化电池的能量管理，提高续航里程和电池使用寿命。
• 可再生能源系统：在太阳能或风能储能系统中，二阶电池模型用于准确模拟电池的充电和放电过程，以实现高效的能量存储和转换。
  电池健康监测：通过实时分析电池的充电状态和内部阻抗，二阶模型能够更精确地评估电池的健康状况，及时采取措施避免电池过度衰减或损坏。

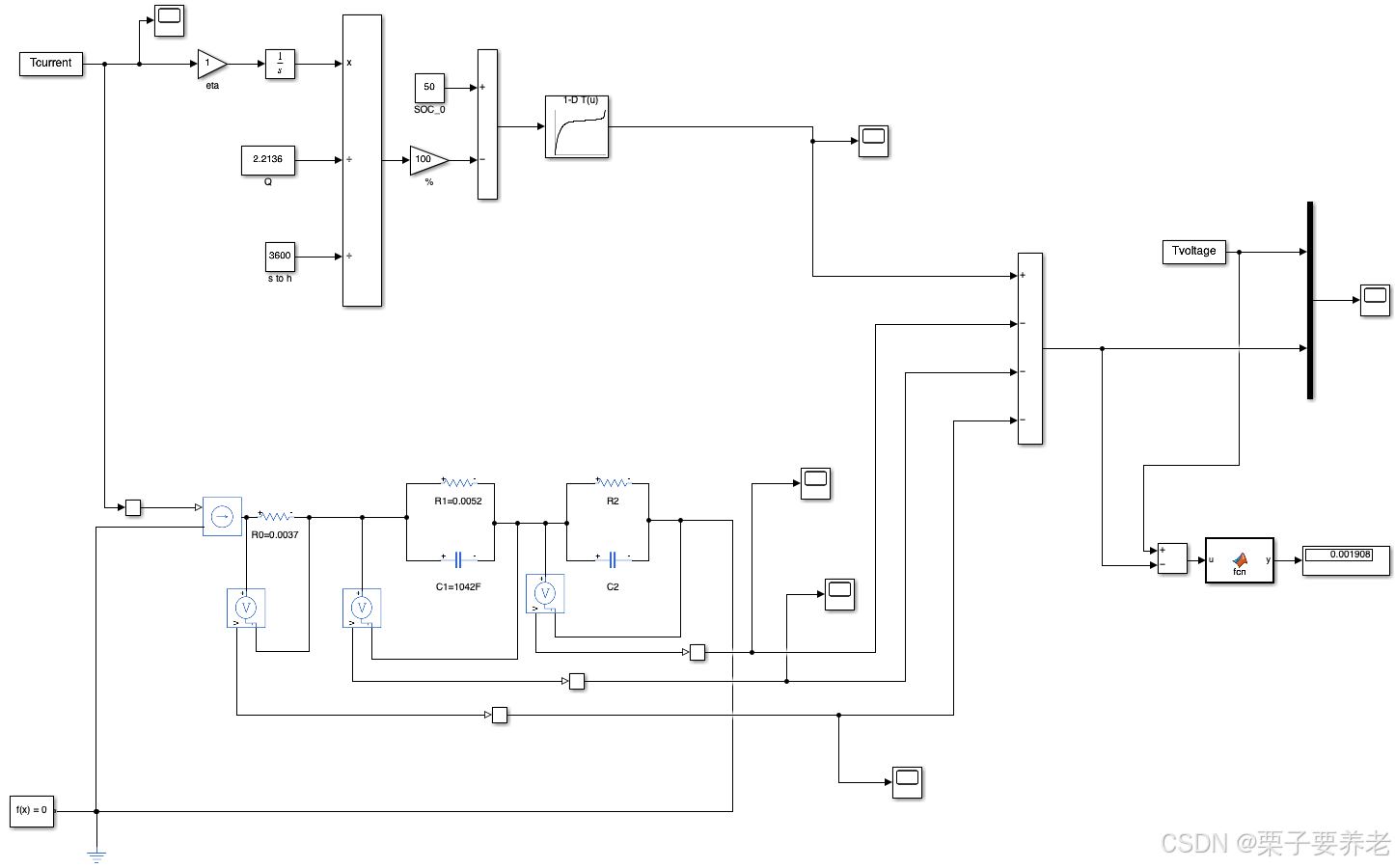

4. 二阶RC等效电路模型（Simulink版）

其中fcn中设置的RMSE，来求解该模型的误差是多少

function y = fcn(u)
y = sqrt(mean(u.^2))

5. 二阶RC等效电路模型（MATLAB脚本版）

clear all
clc

% 加载电池参数和数据
load battParams.mat
load batteryData.mat

% 参数
R0 = 0.0037; % 内部电阻
R1 = 0.0045; % 等效串联电阻
C1 = 1042; % 等效电容
R2 = 0.001; % 等效串联电阻
C2 = 1000; % 等效电容

% 读取数据
time = data(:, 1); % 时间
current = data(:, 2); % 电流
voltage = data(:, 3); % 电压
t_end = time(end) - time(1); % 总时间

% 计算SOC
SOC = initialSoC*100 - cumtrapz(time,current)/3600/capacity*100;

% 插值获取开路电压
U = interp1(s0,e0,SOC);

% 初始条件
v0 = zeros(3300,1); % 初始电压
% 求解微分方程
[t, v] = ode45(@(t, v) myODE(t, v, time, current, C1, R1), [0 3300], 0);
[t2, v2] = ode45(@(t2, v2) myODE2(t2, v2, time, current, C2, R2), [0 3300], 0);

%sample time
time_sample = 0:1:time(end);
voltage_sample1 = interp1(t,v,time_sample,'linear')
voltage_sample2 = interp1(t2,v2,time_sample,'linear')

% 计算电池单元的电压
V_cell = U - current * R0 - voltage_sample1' - voltage_sample2';

%计算误差
Rmse = sqrt(mean((V_cell(1:end-2)-voltage(1:end-2)).^2))
%因为插值求得电压，voltage_sample最后两位是NaN，因此求rmse时舍掉了最后两位。

% 绘制电压随时间变化的图像
figure;
plot(time,voltage,time, V_cell);
xlabel('Time (s)');
ylabel('Voltage (V)');
title('Computed Voltage VS Actual Voltage');

function dvdt = myODE(t, v, time, current, C1, R1)
i = interp1(time,current,t)
dvdt = (1/C1)*(i - v/R1); % 描述微分方程
end

function dv2dt = myODE2(t2, v2, time, current, C2, R2)
i2 = interp1(time,current,t2)
dv2dt = (1/C2)*(i2 - v2/R2); % 描述微分方程
end

6. 总结

二阶等效电路模型通过引入更多的电容和电阻，能够更精确地描述电池的动态特性，尤其是在电池的充放电过程中。它能够更好地模拟电池的非线性行为，广泛应用于电池管理、电动汽车、可再生能源储存等领域，帮助提高电池系统的效率和性能。
