GPS/BD陶瓷天线

GPS天线的分类:

按照安装的位置分为内置天线和外置天线,内置天线又分为无源天线和有源天线。

无源天线主要是陶瓷介质的,天线的面积越大,共振频率越高,由于不要电源供电,所以叫无源天线。

有源天线是由陶瓷天线、LNA(低噪声信号模块)、线缆、接头和一个密封防水圈组成。

现在市面上这种天线比较受欢迎,因为它有以下一些特点:

1.采用陶瓷介质的外壳,体积小,重量轻,外观精美;

2.坚固耐用,具有抗干扰、抗雷、防水防尘的能力;

3.工作稳定,具有高增益、高灵敏度的特点。

影响陶瓷天线的性能的主要因素是是构成陶瓷天线的银层和陶瓷片。

1.银层

陶瓷天线的表面银层可以影响天线的共振频率,理想的频点是1574.42MHZ,在时间制作中可以调整银面形状来调频点。

2.陶瓷片

陶瓷粉末的好坏和烧结工艺直接影响它的性能,市面上的陶瓷片尺寸主要有25*25,18*18,15*15?12*12等.陶瓷片的面积越大,共振的频率越高。

陶瓷天线的主要应用场景和它的作用:

1、增益测量;但是常用比较法来测量GPS陶瓷天线增益。所需仪器设备与方向图测量相同,但还需要知道增益的标准GPS陶瓷天线。

2、输入阻抗和驻波系数的测量;把GPS陶瓷天线直接接至测量仪器上就可进行输入阻抗和驻波系数的测量。

3、方向图的测量;方向图是表示GPS陶瓷天线辐射特性(场强振幅、相位、极化)与空间角度关系的图形。常用旋转被测GPS陶瓷天线法进行测量。所需仪器设备有:天线测试转台、功率信号源、场强计及辅助天线。

BD天线,也就是北斗天线,绝大部分北斗天线都是右旋极化陶瓷介质的。

其组成部分为:陶瓷天线、低噪音信号模块、线缆、接头。

其中陶瓷天线也叫无源天线、介质天线、PATCH,它是北斗天线的核心技术所在。

它的特点优势和GPS陶瓷天线差不多。

另外,北斗天线有四个重要参数:增益(Gain)、驻波(VSWR)、噪声系数(Noise figure)、轴比(Axial ratio)。其中特别强调轴比,它是衡量整机对不同方向的信号增益差异性的重要指标。

由于卫星是随机分布在半球天空上,所以保证天线在各个方向均有相近的敏感度是非常重要的。

轴比受到天线性能、外观结构、整机内部电路及EMI等影响。

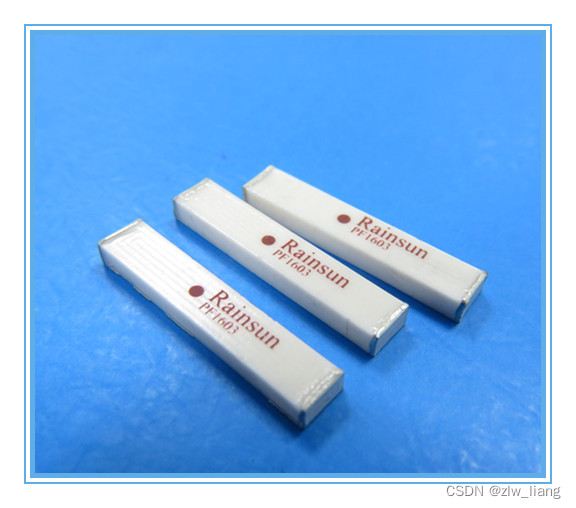

卓联微科技专业代理台湾RAINSUN陶瓷天线全系列:

蓝牙天线:AN3216, AN2051, AN6520, AN0835, AN9520, AN1003;

WIFI天线:PF1004, AN1003, AN9520;

安防天线:AN1603-433M,AN1603-868M,AN1603-908M, AN1603-916M;

GPS天线:GPS1003-1575,GPS1004-1575

手机天线:MD1506,MD1705;



  • 0
    点赞
  • 2
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
### 回答1: atk1218-bd是一款集成了GPS和北斗双模定位功能的模块。它可以通过串口或I2C接口与主控板进行通信,实现定位、导航等功能。该模块具有高灵敏度、低功耗、高精度等特点,适用于车载导航、物流追踪、智能家居等领域。 ### 回答2: ATK1218-BD是一款集成了GPS和北斗双模的模块。GPS和北斗是全球定位系统(GNSS)中最常用的两种卫星导航系统,具有相似的功能和原理,可以用于定位、导航和时间同步等应用。 ATK1218-BD模块具有高度集成化的特点,尺寸小巧,功耗低,适用于各种物联网设备的集成。它支持GPS和北斗双模,并且能够同时接收并处理来自两个系统的定位信号,提供更高的精度和可靠性。 该模块具有强大的定位能力,能够在复杂的环境中实现高精度定位。通过使用多种定位算法和增强技术,如差分定位和轨道预报,ATK1218-BD模块可以提供厘米级甚至亚米级的精度。 此外,ATK1218-BD模块支持多种通信接口,例如UART和I2C,方便与主控芯片或其他设备的连接和通信。它还具有多种工作模式可供选择,包括连续定位模式和省电模式,可以根据不同的需求进行灵活配置。 总之,ATK1218-BD是一款功能强大、性能稳定的GPS/北斗模块,适用于各种需要定位导航功能的物联网设备,如智能车辆、智能家居和物流追踪等。它的高集成度、精准度和灵活性使其成为物联网领域中的理想选择。
