前言

SGM41513是一颗3A高效率降压型开关充电IC，DFN4x4封装，宽电压输入范围，支持动态电源管理，内置多种保护功能，通过I2C配置各项充电参数。广泛应用于手机、平板、智能门锁、各种移动设备中。

SGM41513规格书可从SGMicro官网（SGM41513/A/D官网规格书）查询

本文只会详细介绍如何正确配置寄存器，并不涉及具体软件驱动。

一、SGM41513/A/D主要特性

  • 输入电压范围3.9V到13.5V，支持市面上大部分适配器输出
  • 带OTG模式

  • 高效率, 1.5MHz, 同步BUCK充电器

    • 5V输入1A输出时可达93.8% 充电效率

    • 9V输入2A输出时可达89.8% 充电效率

  • 可编程输入电流限制（IINDPM），支持动态电源管理（DPM）

  • SGM41513A/D支持USB BC1.2协议，可自动识别SDP, CDP, DCP以及非标准适配器

  • 窄电压DC（NVDC）动态管理

  • 带多种安全设置（电池温度检测、IC过温保护、欠压保护、输入过压保护）

二、SGM41513/A/D型号区别

SGM41513有三个型号，分别是SGM41513YTQF24G/TR、SGM41513AYTQF24G/TR、SGM41513DYTQF24G/TR。

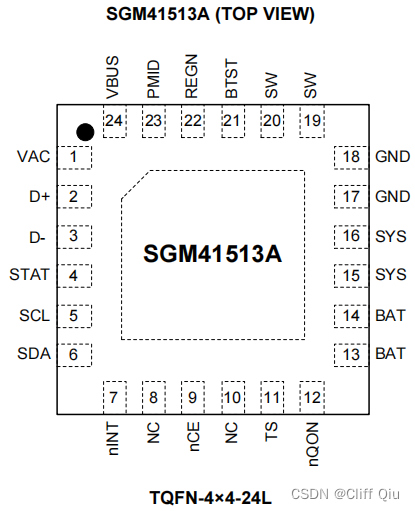

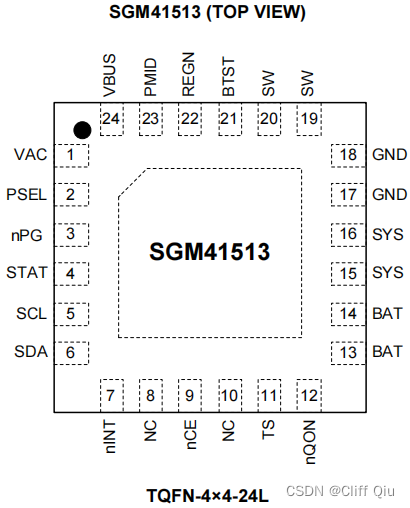

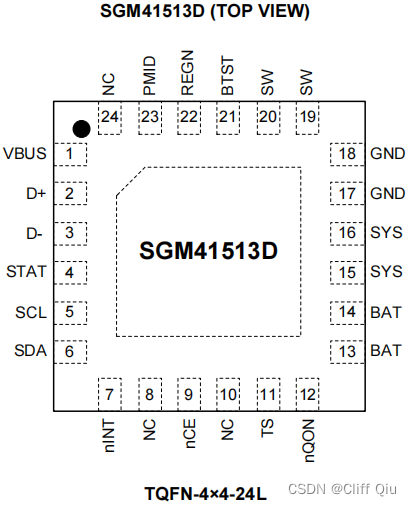

脚位分布如下图：



三颗型号的PIN脚差异在PIN2、PIN3、、PIN24，下表是每个脚位的具体描述：

PIN脚SGM41513YTQF24G/TRSGM41513AYTQF24G/TRSGM41513DYTQF24G/TR
PIN1VAC，检测输入电压，需要连接到VBUS脚VAC，检测输入电压，需要连接到VBUS脚VBUS，充电输入脚，可检测输入电压
PIN2

PSEL脚，电源选择引脚。

高电平设置为USB2.0输入限流500mA模式。

低电平设置为适配器输入限流2.4A模式

USB数据线D+，用于USB检测输入设备，可通过寄存器DP_VSET[1:0]配置。USB数据线D+，用于USB检测输入设备，可通过寄存器DP_VSET[1:0]配置。
PIN3

nPG脚，开漏低有效的电源良好指示灯。

USB数据线D-，用于USB检测输入设备，可通过寄存器DM_VSET[1:0]配置。USB数据线D-，用于USB检测输入设备，可通过寄存器DM_VSET[1:0]配置。
PIN24VBUS，充电输入脚VBUS，充电输入脚

NC

三、SGM41513应用与寄存器配置

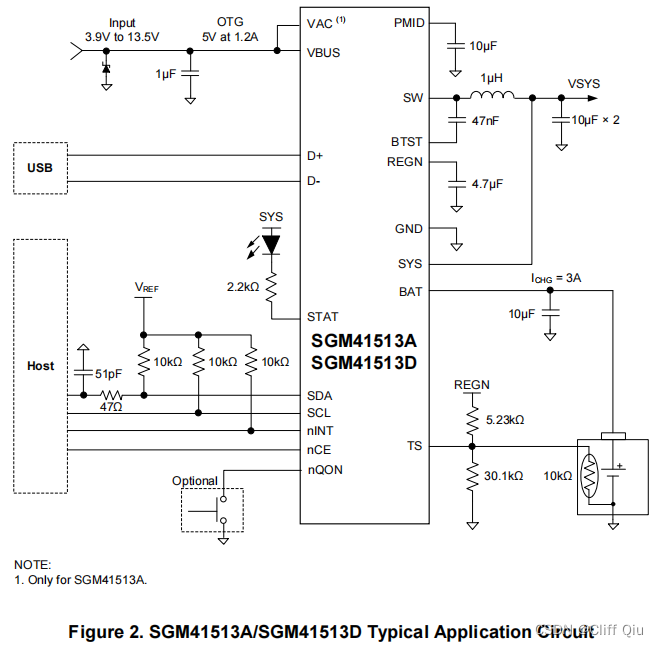

1、典型应用电路图

规格书中给出了两个电路，是因为SGM41513不带D+/D-识别IO，只通过PSEL上下拉来实现输入电流限制。SGM41513A/SGM41513D可以将D+/D-连接到USB2.0的数据口，可自行完成与适配器的识别，从而实现输入电流限制。

这就需要根据应用的实际情况来选择对应的型号版本，如果你的硬件上有其他方式实现了USB插入检测并且能识别和配置插入源（例如PD协议芯片），则可以选择SGM41513。如果硬件上无其他方式识别和配置插入源，则选择SGM41513A/SGM41513D。

2、默认模式下的应用

SGM41513是带I2C通信接口的充电管理，内部有诸多可配置寄存器，当然如果你不想用MCU去操作I2C也是完全可以实现充电的，充电过程会根据外围电路或者寄存器默认值进行。

在默认模式下，如果未操作过I2C，只要保证VBUS电压合适、充电过程会自动进行，内部看门狗定时器会自动清除。

默认模式和I2C配置模式下充电的主要参数：

模式

充电电压

(V)

充电电流

(mA)

预充电流

(mA)

截止电流

(mA)

OVP保护

(V)

VINDPM

(V)

IINDPM

(A)

默认模式4.2081980120120144.52.4
I2C配置模式3.856~4.6240~30005~2405~2405.5/6.5/10.5/143.9~120.1~3.2

3、I2C配置模式下的应用

SGM41513内部多达15个寄存器，当然在实际应用的时候，大部分寄存器都可保持默认使用，在这会详细讲到如何正确配置一些常用的寄存器。

首先！作为一名合格的硬件工程师，在方案定型时，就需要明确以下几点最重要的参数！

对电池而言：

  • 电池的标称电压以及电池满电电压
  • 电池支持最大的充电电流
  • 涓流充电电流
  • 截止充电电流
  • 需不需要带NTC保护

对充电器（输入源）而言：

  • 充电器的输入电压范围
  • 充电器可输出的最大电流

对系统而言：

  • 是否需要带路径管理
  • 是否需要NVDC功能
  • 是否需要带INT中断功能

有了以上参数目标，我们调试寄存器就可以做到心中有数，配置寄存器的时候可以分为以下几点：

  1. 配置看门狗
  2. 配置充电电压
  3. 配置充电电流
  4. 配置输入电流限制
  5. 配置输入电压限制
  6. 配置预充电电流
  7. 配置截止充电电流
  8. 配置复充电压
  9. 配置输入过压保护
  10. 配置安全充电

好了，前面介绍了这么多终于进入到配置寄存器的环节了，接下来会按产品设计的思路，逐一配置各个寄存器。

3.1正确配置看门狗

看门狗写在最前面是怕大家忘记喂狗！

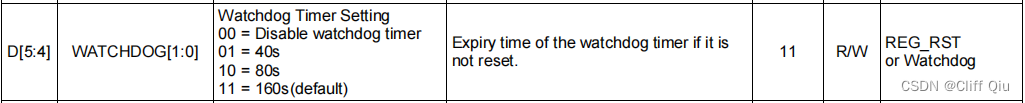

看门狗配置位于REG05的D[5:4]，可关闭也可以配置不同的看门狗时间。

如果选了使能看门狗，那么必须要在复位时间到来之前，通过REG01寄存器的D[6]写1来清零计数器。

好了，当正确处理完看门狗之后，我们可以接着配置充电相关的寄存器了！

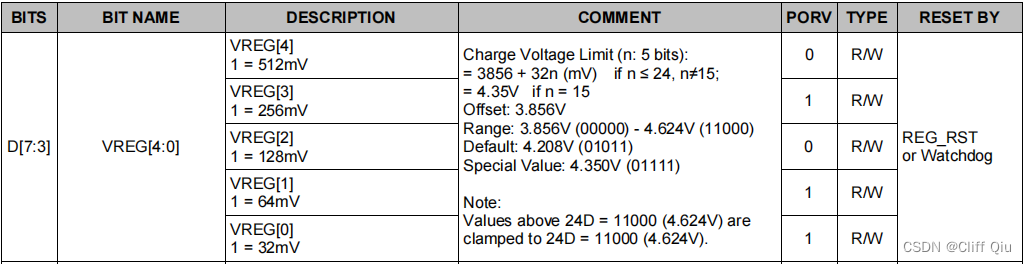

3.2正确配置充电电压

电压配置寄存器位于充电电压默认4.208V，如果刚好电池满电电压是4.2V的电池，则可以保持此寄存器默认。

3.3正确配置充电电流

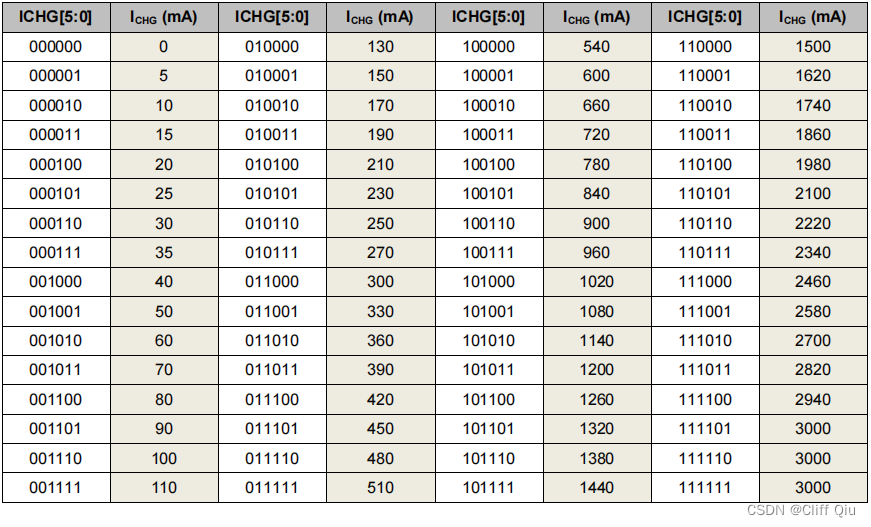

充电电流配置寄存器位于REG02的D[5:0]，默认值是1980mA，调节范围从0~3000mA。

3.4正确配置的输入电流限制（IINDPM）

IINPDM输入电流限制是非常重要的一项功能，它可以有效防止适配器过载。

IINDPM位于寄存器REG00的D[4:0]，可调整范围从100mA~3.2A

对于SGM41513和SGM41513A/D，输入电流限制还与PSEL、D+/D-的配置相关。

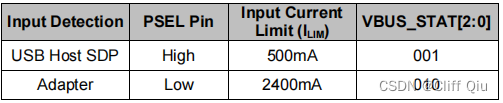

  • SGM41513有硬件接口PSEL（此IO口必须上拉或下拉）来选择输入电压限流，在IC上电后会检测PSEL引脚电平，按照到低电平按照下表更新IINDPM以及VBUS_STAT状态寄存器。

  • SGM41513A/D带有D+/D-接口，当VBUS被插入时，启动BC1.2检测，配置并更新IINDPM以及VBUS_STAT状态寄存器。

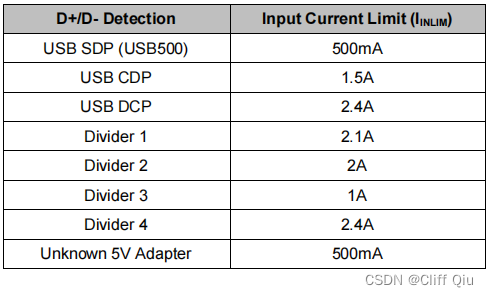

当启动BC1.2正确识别充电器类型后，按照下表电流限制配置。

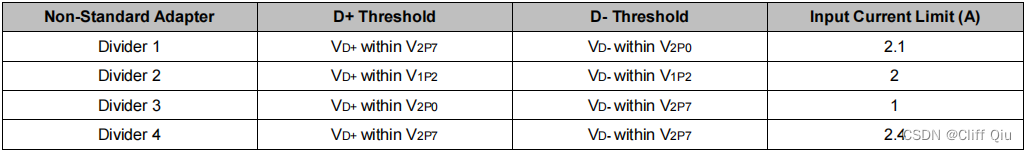

当BC1.2检测超时，则启用非标适配器检测，按照下表电流限制配置：

3.5正确配置输入电压限制VINDPM

VINDPM功能主要监测输入电压跌落，监控适配器是否过载，发生过载后会启动DPM，通过充分降低电池充电电流，使得输入参数（电压或者电流）不超过限制。

VINDPM支持多种电压范围：

电压调节范围适用适配器电压
3.9V to 5.4V5V
5.9V to 9V
9V
10.5V to 12V
12V

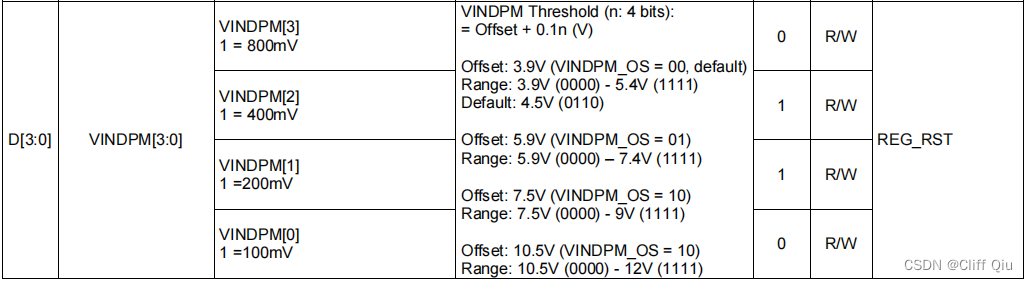

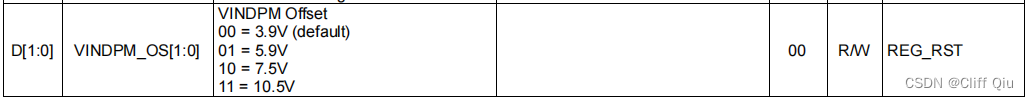

VINDPM位于寄存器REG06的D[3:0]，其中VINDPM_OS偏置电压设置位于寄存器REG0F的D[1:0]

3.6正确配置预充电电流

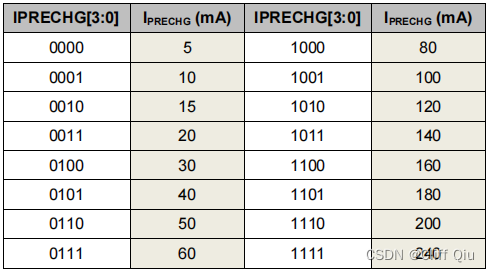

SGM41513可以通过REG03的D[7:4]配置最低5mA的预充电电流，默认值120mA。

下表是对应的每个电流配置：

3.7正确配置截止充电电流

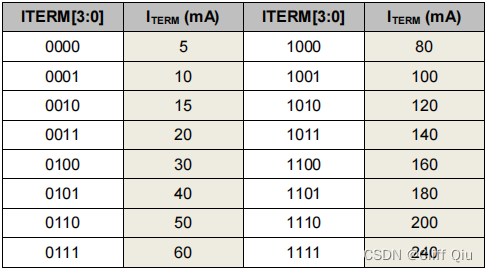

SGM41513可以通过REG03的D[3:0]配置最低5mA的截止充电电流，默认值120mA。

下表是对应的每个电流配置：

3.8正确配置复充电压

SGM41513可配置100mV（默认）或200mV的复充电压阈值。在一次充电循环完成后（未拔充电器的前提下），当电池电压跌落100mV或200mV时，可再次进入充电循环。

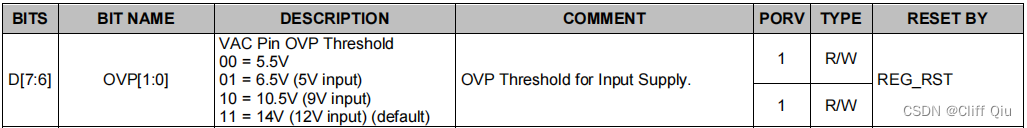

3.9正确配置输入过压保护

SGM41513支持多组过压保护点：5.5V/6.5V/10.5V/14V（默认）。可根据适配器的适用范围合理选择。

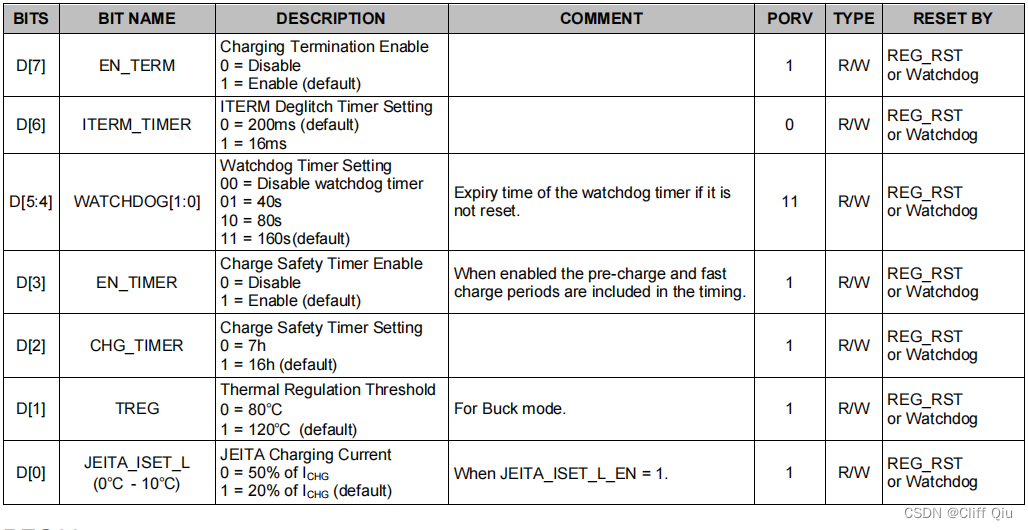

3.10正确配置安全充电

SGM41513带有多种安全充电配置：看门狗、安全充电时间、过温保护点等。可以根据实际需求配置对应的参数。

4、充电状态

前面是配置各项充电寄存器，当然主控端也需要了解当前充电状态，以便更好地管理充电过程。

4.1输入电源VBUS状态

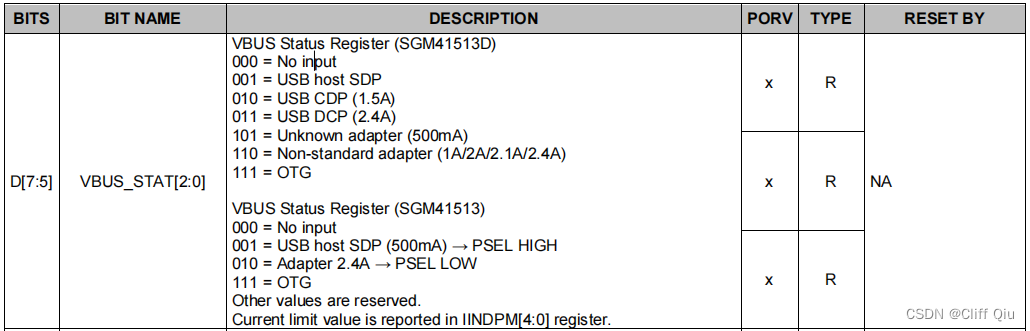

VBUS_STAT是很重要一项指标，它可以明确清楚当前适配器的状态与类型，位于REG08的D[7:5]。

4.2充电状态寄存器

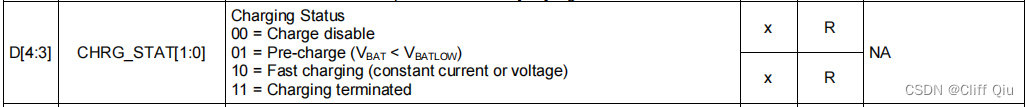

SGM41513充电状态寄存器位于REG08的D[4:3]，有4中充电状态：

  • 未充电
  • 预充电（电池电压低于2.95V）
  • 快充（恒流充阶段和恒压充阶段都属于快充阶段）
  • 充电截止（发生于电池电压已经达到设定的充电电压）

4.3PG状态

位于REG08的D[2]该状态用于提示输入电源是否良好，无过压、无欠压。

4.4温度状态

位于REG08的D[1]，用于指示温度状态

4.5看门狗状态

位于REG09的D[7]，如果发生看门狗溢出，改寄存器置1

4.6充电错误状态

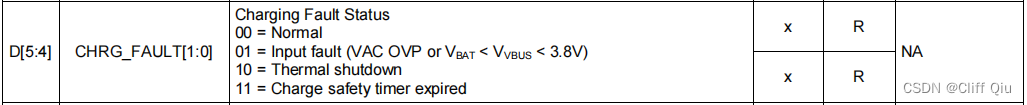

位于REG09的D[5:4]，需要额外注意

4.7电池状态

位于REG09的D[3]，可检测电池是否过压。

4.8 NTC状态

位于REG09的D[2:0]，需要格外注意此状态，很多人可能因为外部电路虚焊错焊导致NTC异常无法充电。

4.9 VBUS状态寄存器

位于REG0A的D[7]，可检测VBUS是否连接正常

4.10 VINDPM/IINDPM状态寄存器

位于REG0A的D[6]和D[7]，VINDPM/IINDPM状态寄存器，这两个寄存器需要格外注意！

很多客户遇到充电电流小、充电功率上不去、电池电压越冲越低，可能都与输入限流相关。

5、OTG模式

SGM41513/A/D支持最大1.2A的OTG模式，当VBUS端连接负载时，SGM41513可作为BOOST升压转换器将电池电压输出到VBUS。

OTG模式需要满足以下几点条件：

  1. 电池电压>BATLOW_OTG
  2. VBus电压<VBat+Vsleep (in sleep mode)
  3. 温度正常

5.1 OTG输出电压：

OTG输出电压可通过REG06寄存器的D[5:4]配置：

5.2 OTG输出电流限制：

OTG电流默认限制1.2A，可通过寄存器REG02的D[7]修改为500mA

5.3 使能OTG模式

OTG模式使能控制位于REG01寄存器的D[5]，该使能控制的优先级高于充电使能，即进入OTG模式时可覆盖充电模式。

四、Q&A

在客户端设计时经常会遇到一些问题，基本上都比较容易调试和解决，在此列举一些被经常问到的问题以及解决方法。

大家在排查问题的时候，一定要多查看状态寄存器，无法充电或者充电异常，肯定可以在状态寄存器中找到蛛丝马迹。

排查问题，第一步一定是检查电路，是否存在未按照参考电路设计以及PCB焊接问题！！！

Q：是否能做9V/2A，18W快充?

A：充电功率达不到18W，3A最大电流指的是电池端的电流，电池端看输出功率最大12.6W（4.2V/3A），由能量守恒以及转换效率换算，输入端9V供电的情况下，电流无法吃满2A。从适配器端看功率大概只有14W左右。

Q：选了SGM41513A/D，电路设计上未连接D+/D-，导致充电电流小，如何配置？

A：未连接D+/D-，两个检测IO悬空，则芯片无法自动识别输入源，输入将被限制电流500mA。可以通过I2C更改REG00的D[4:0]，可主动更新限制电流。

注：每次拔插充电器，IC会自动识别并更新REG00的D[4:0]为500mA，所以每次拔插充电器后，MCU应主动更新REG00的D[4:0]，防止输入限流。

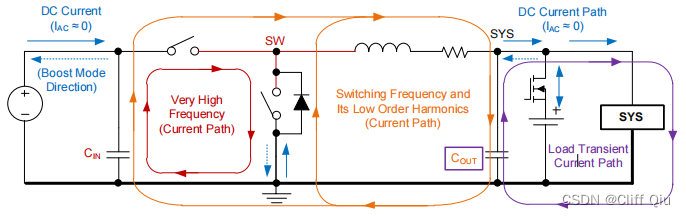

Q:输入、输出电容一定需要贴近IC吗？

A：输入、输出电容一定要贴近IC摆放！可以减少EMI等问题！

  • 在BUCK充电环路中，输入电池CIN到IC之间的环路越小越好！
  • 在OTG模式中，输出电容COUT到IC之间的环路越小越好！

Q：接电池的时候VSYS能否关闭？

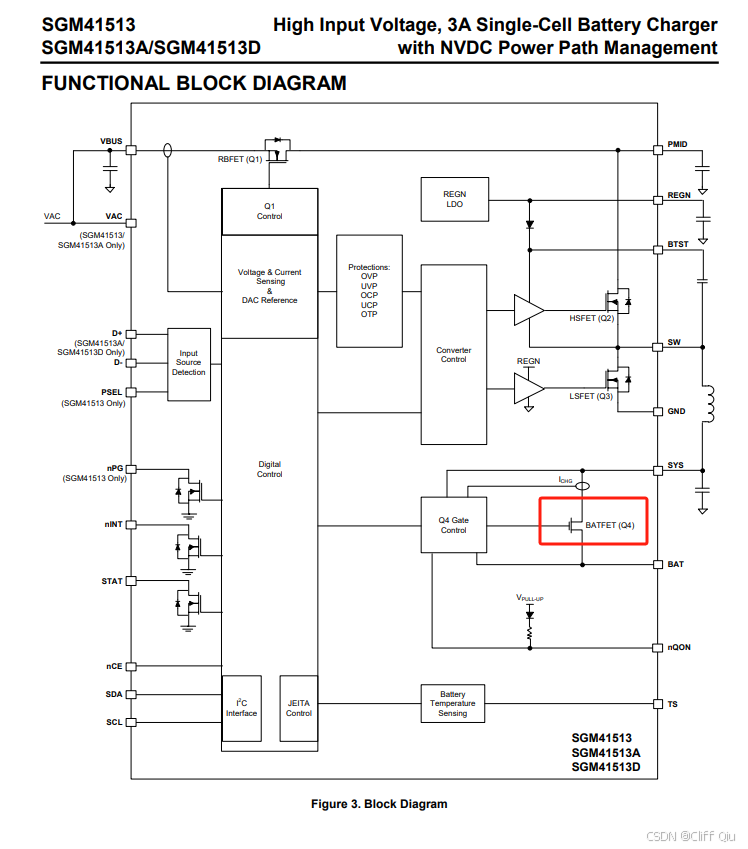

A：可以关闭BATFET(Q4）来实现关闭VSYS供电，此时进入Ship Mode，保证产品运输保存时降低电池损耗。

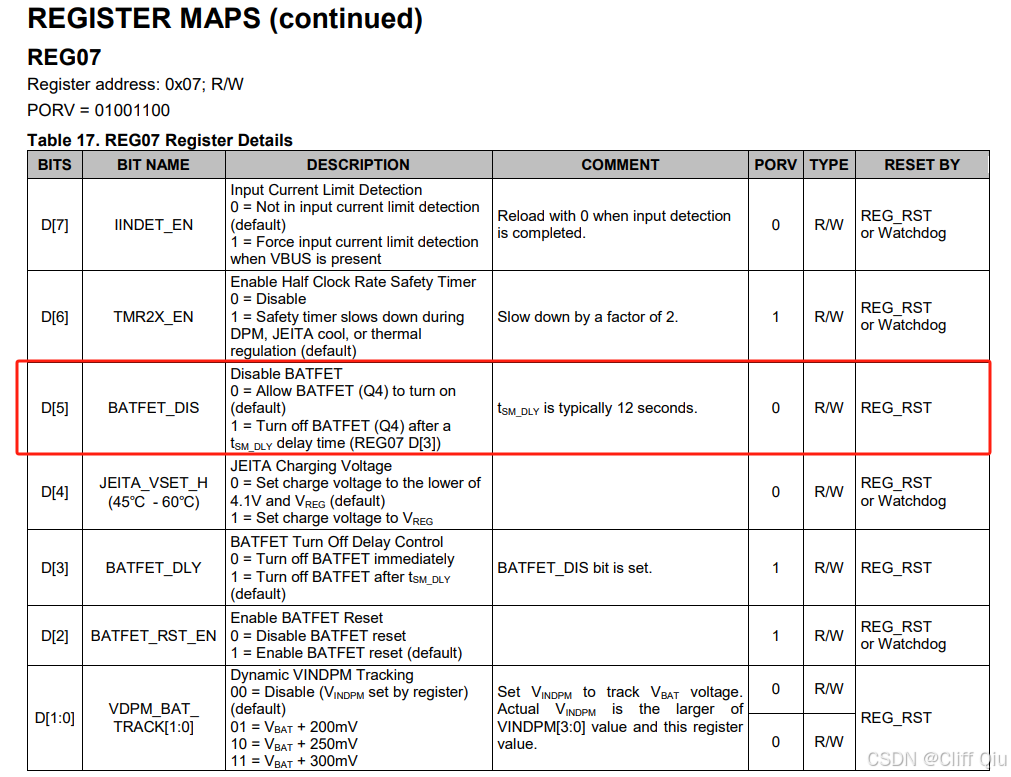

在寄存器REG07的D5，直接写1，将在设定的delay时间后关闭此MOSFET。

总结

        本文简单介绍了SGM41513的选型、SGM41513主要寄存器的配置以及常见问题，如有描述不正确的地方，欢迎各位小伙伴指出，相互学习交流！
