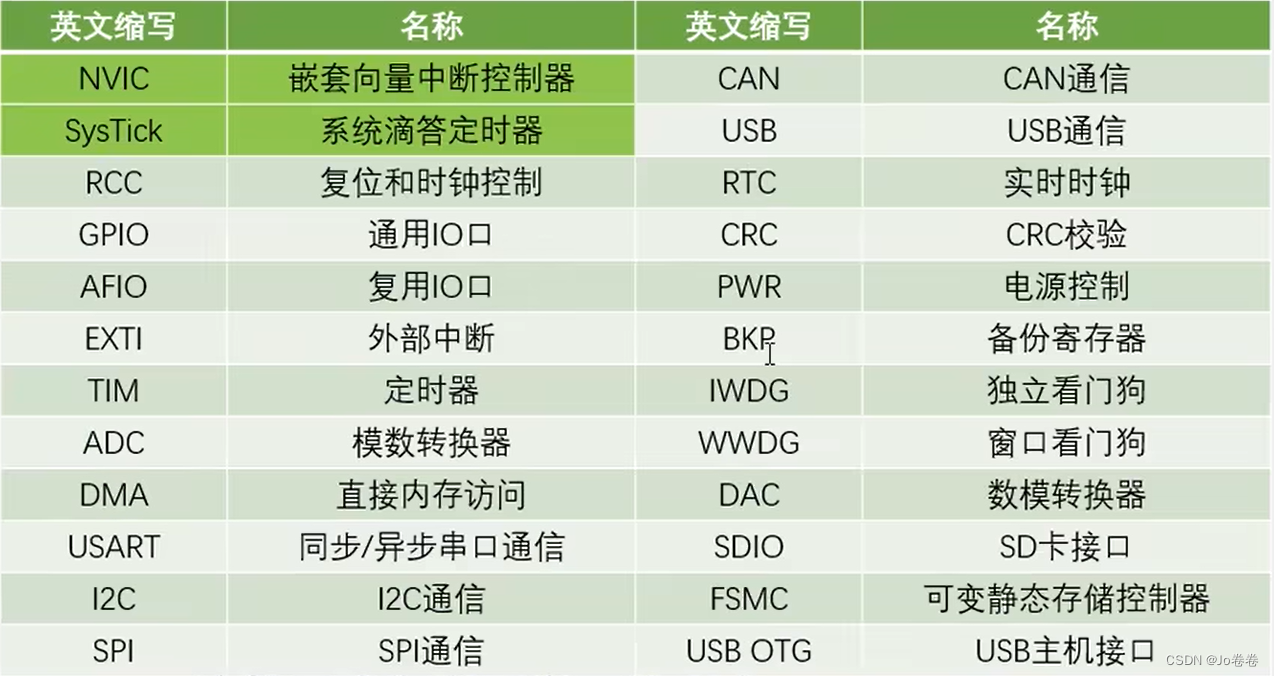

1.stm32外设
简单了解即可。

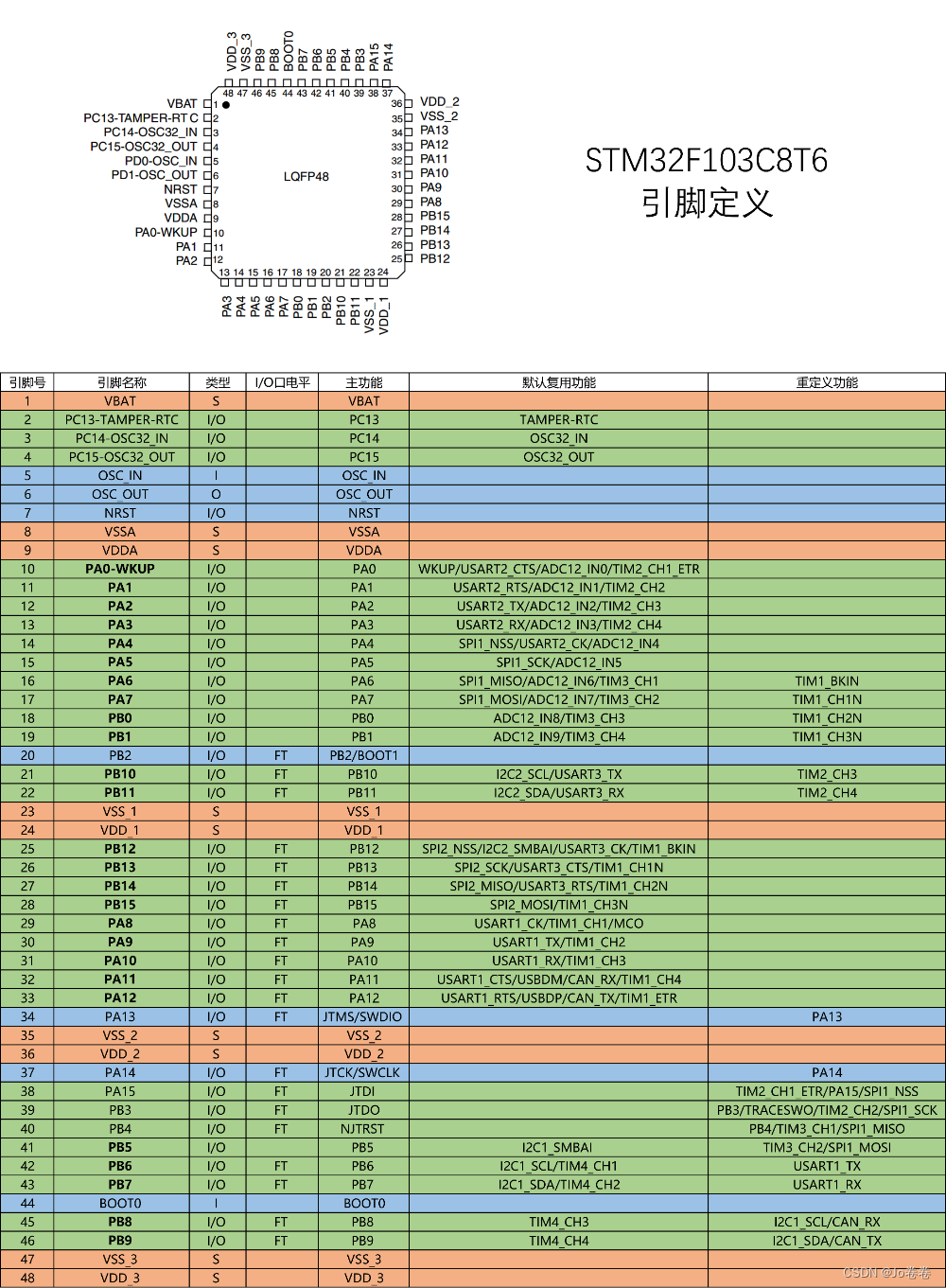

2.stm32引脚
标蓝色-最小系统,标橙色-电源,标绿色-IO口/功能口;FT指的是最大耐受电压可达5V,没有标着FT的只能3.3V。主功能指的是默认功能,配置IO口时可选择复用功能。
以下是我认为特殊的引脚:2号引脚可输出RTC时钟脉冲,3、4号引脚接32.768khz晶振,5、6号系统8mhz晶振,7是低电位复位,8、9是模拟部分的电源,10有wakeup功能,可以唤醒待机的单片机,20、44的BOOT可用来配置启动模式。34、37-40为调试端口,用作IO口时需要配置。

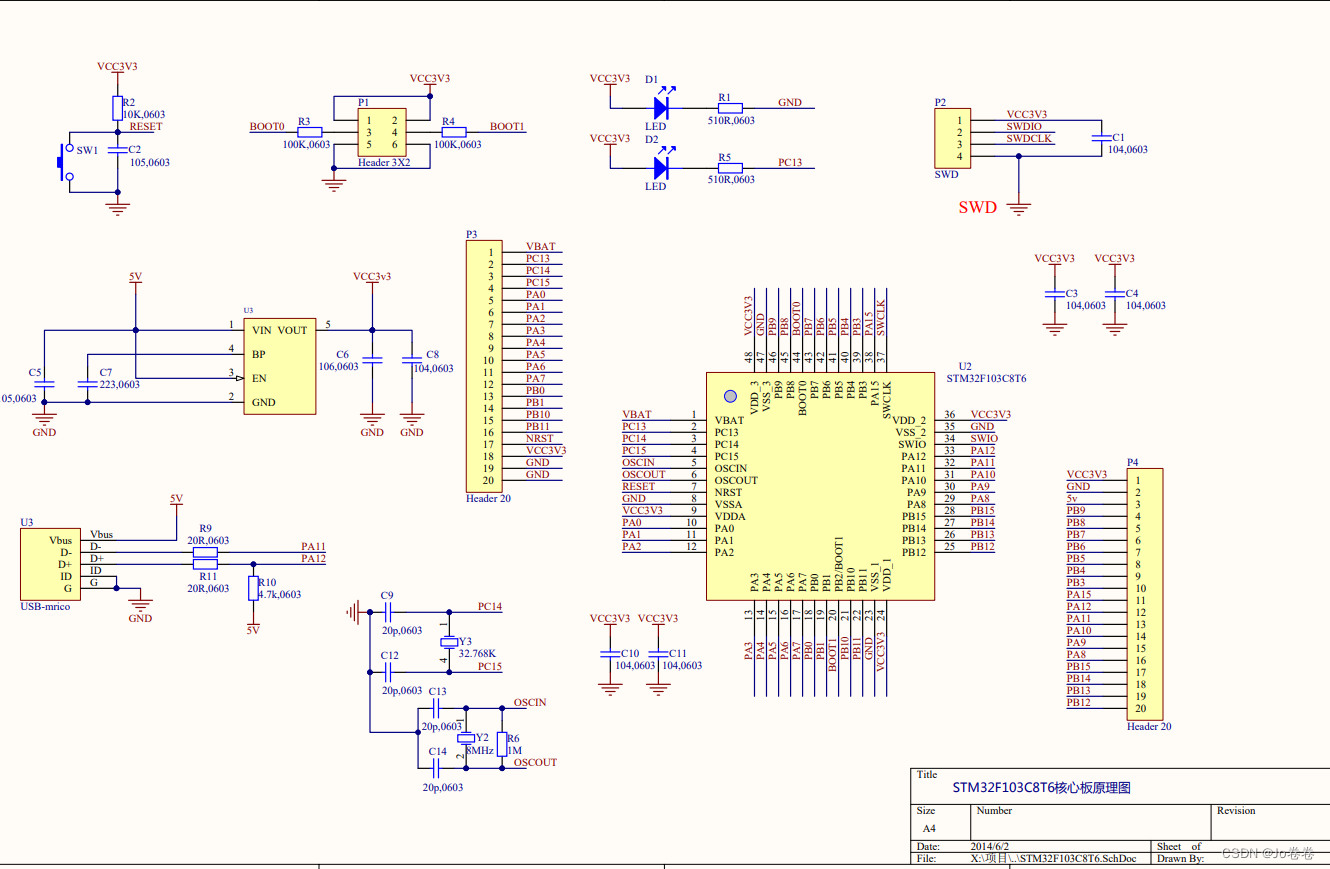

3.c8t6核心板原理图
包括复位、启动配置、电源及测试LED、下载电路、稳压电路、USB接口、滤波电路、晶振。
