Apollo 1.9.1 入门学习

Apollo

随手记：在学习 Apollo 过程中，本人整理的一些相对有用的资料。

环境准备

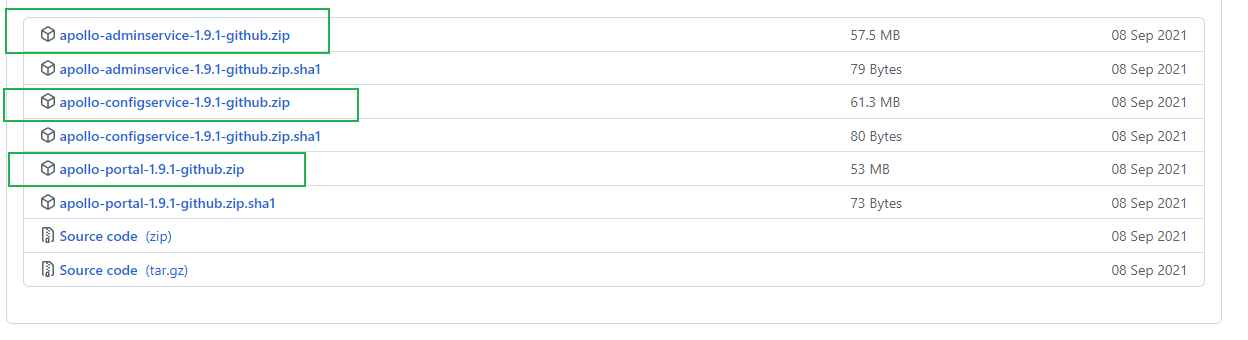

Jar包准备

1. apollo-adminservice-1.9.1-github.zip
2. apollo-configservice-1.9.1-github.zip
3. apollo-portal-1.9.1-github.zip

Github地址

数据库文件

1. apolloconfigdb.sql
2. apolloportaldb.sql

Github地址

备选：如果下载缓慢话，可以选择以下链接：

1. apollo-adminservice-1.9.1-github.zip
2. apollo-configservice-1.9.1-github.zip
3. apollo-portal-1.9.1-github.zip
4. apolloconfigdb.sql
5. apolloportaldb.sql

gitee地址

入门学习

背景

1. 为什么要用Apollo？
   1. Sentinel控制台配置的规则直接推送到Sentinel客户端，也就是我们的应用。然后保存在内存中，服务重启则丢失。
2. 解决方案
   1. 因此要引入第三方依赖，控制台将配置规则推送到远程配置中心，例如Nacos、Apollo、zookeeper。
   2. 这种方式有更好的实时性和一致性保证。生产环境下一般采用 push 模式的数据源。
   3. Sentinel客户端监听Apollo，获取配置变更的推送消息，完成本地配置更新。

Apollo简单介绍

Apollo从设计之初就立志于成为一个有治理能力的配置发布平台，目前提供了以下的特性：

• 统一管理不同环境、不同集群的配置
  • Apollo提供了一个统一界面集中式管理不同环境（environment）、不同集群（cluster）、不同命名空间（namespace）的配置。
  • 同一份代码部署在不同的集群，可以有不同的配置，比如zookeeper的地址等
  • 通过命名空间（namespace）可以很方便地支持多个不同应用共享同一份配置，同时还允许应用对共享的配置进行覆盖
• 配置修改实时生效（热发布）
  • 用户在Apollo修改完配置并发布后，客户端能实时（1秒）接收到最新的配置，并通知到应用程序
• 版本发布管理
  • 所有的配置发布都有版本概念，从而可以方便地支持配置的回滚
• 灰度发布
  • 支持配置的灰度发布，比如点了发布后，只对部分应用实例生效，等观察一段时间没问题后再推给所有应用实例
• 权限管理、发布审核、操作审计
  • 应用和配置的管理都有完善的权限管理机制，对配置的管理还分为了编辑和发布两个环节，从而减少人为的错误。
  • 所有的操作都有审计日志，可以方便地追踪问题
• 客户端配置信息监控
  • 可以在界面上方便地看到配置在被哪些实例使用
• 提供Java和.Net原生客户端
  • 提供了Java和.Net的原生客户端，方便应用集成
  • 支持Spring Placeholder, Annotation和Spring Boot的ConfigurationProperties，方便应用使用（需要Spring 3.1.1+）
  • 同时提供了Http接口，非Java和.Net应用也可以方便地使用
• 提供开放平台API
  • Apollo自身提供了比较完善的统一配置管理界面，支持多环境、多数据中心配置管理、权限、流程治理等特性。不过Apollo出于通用性考虑，不会对配置的修改做过多限制，只要符合基本的格式就能保存，不会针对不同的配置值进行针对性的校验，如数据库用户名、密码，Redis服务地址等
  • 对于这类应用配置，Apollo支持应用方通过开放平台API在Apollo进行配置的修改和发布，并且具备完善的授权和权限控制
• 部署简单
  • 配置中心作为基础服务，可用性要求非常高，这就要求Apollo对外部依赖尽可能地少
  • 目前唯一的外部依赖是MySQL，所以部署非常简单，只要安装好Java和MySQL就可以让Apollo跑起来
  • Apollo还提供了打包脚本，一键就可以生成所有需要的安装包，并且支持自定义运行时参数

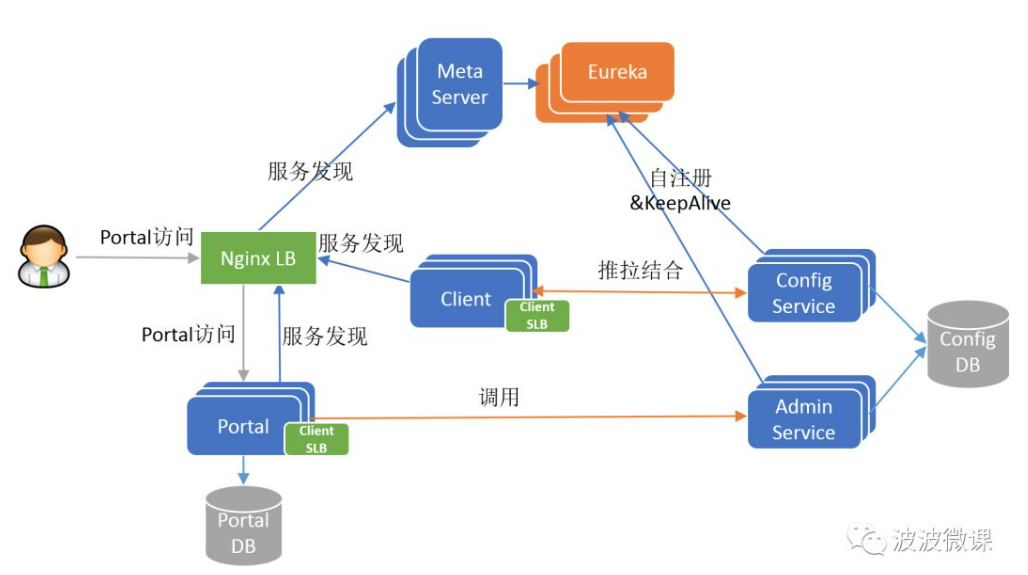

Apollo的七个模块

四个核心模块及其主要功能

1. ConfigService

   - 提供配置获取接口
   - 提供配置推送接口
   - 服务于Apollo客户端


2. AdminService

   - 提供配置管理接口
   - 提供配置修改发布接口
   - 服务于管理界面Portal


3. Client

   - 为应用获取配置，支持实时更新
   - 通过MetaServer获取ConfigService的服务列表
   - 使用客户端软负载SLB方式调用ConfigService


4. Portal

   - 配置管理界面
   - 通过MetaServer获取AdminService的服务列表
   - 使用客户端软负载SLB方式调用AdminServic


三个辅助服务发现模块

1. Eureka

   - 用于服务发现和注册
   - Config/AdminService注册实例并定期报心跳
   - 和ConfigService住在一起部署


2. MetaServer

   - Portal通过域名访问MetaServer获取AdminService的地址列表
   - Client通过域名访问MetaServer获取ConfigService的地址列表
   - 相当于一个Eureka Proxy
   - 逻辑角色，和ConfigService住在一起部署


3. NginxLB

   - 和域名系统配合，协助Portal访问MetaServer获取AdminService地址列表
   - 和域名系统配合，协助Client访问MetaServer获取ConfigService地址列表
   - 和域名系统配合，协助用户访问Portal进行配置管理


分步执行流程概览

1. Apollo启动后，Config/Admin Service会自动注册到Eureka服务注册中心，并定期发送保活心跳。
2. Apollo Client和Portal管理端通过配置的Meta Server的域名地址经由Software Load Balancer(软件负载均衡器)进行负载均衡后分配到某一个Meta Server
3. Meta Server从Eureka获取Config Service和Admin Service的服务信息，相当于是一个Eureka Client
4. Meta Server获取Config Service和Admin Service（IP+Port）失败后会进行重试
5. 获取到正确的Config Service和Admin Service的服务信息后，Apollo Client通过Config Service为应用提供配置获取、实时更新等功能；Apollo Portal管理端通过Admin Service提供配置新增、修改、发布等功能

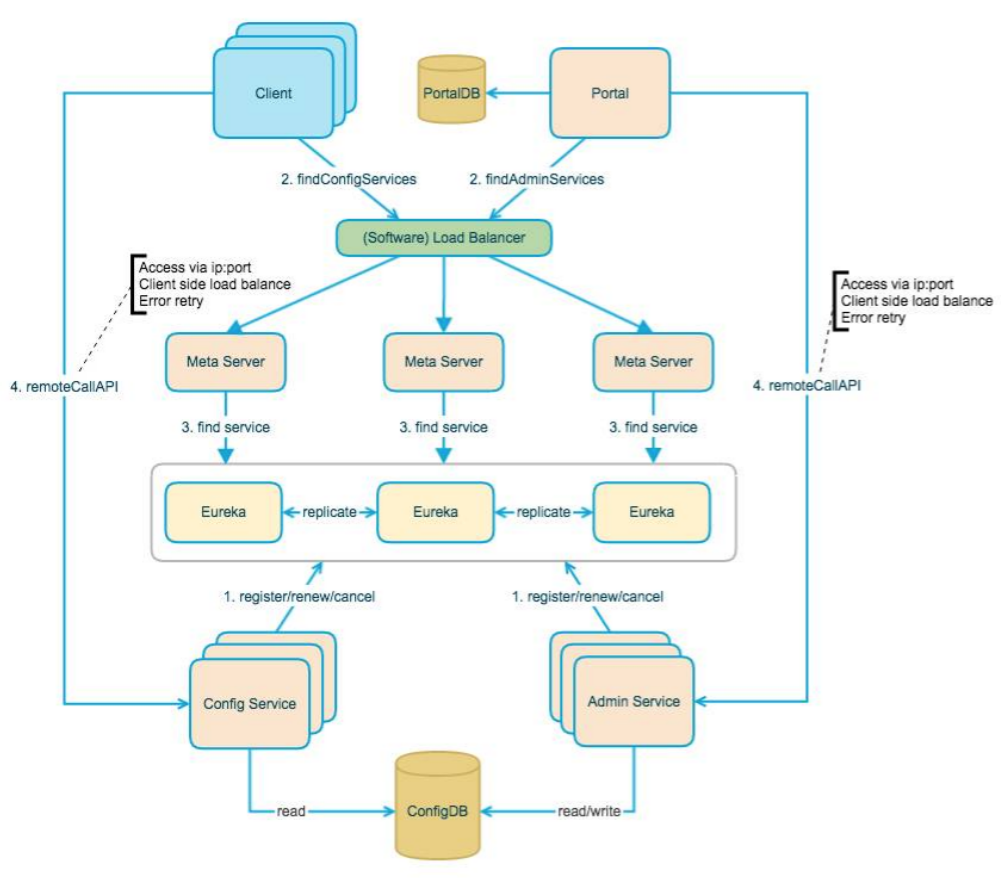

详细分步执行流程

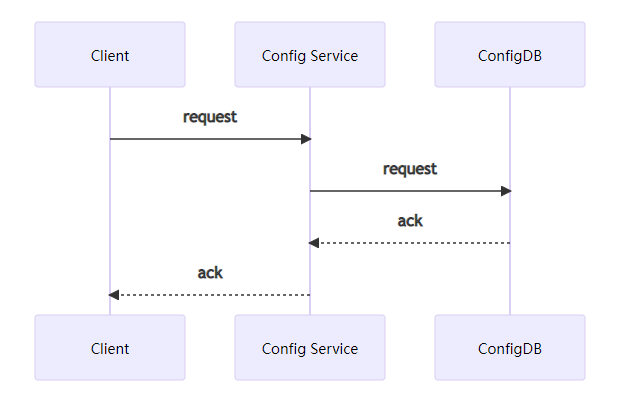

• Config Service提供配置的读取、推送等功能，服务对象是Apollo客户端

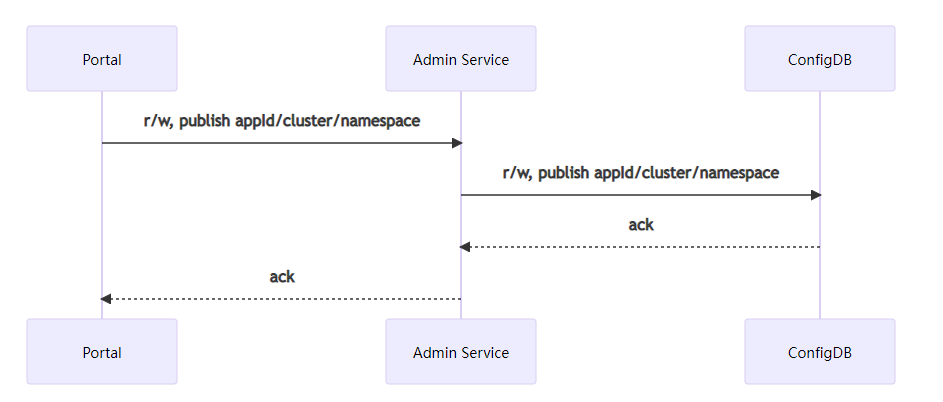

• Admin Service提供配置的修改、发布等功能，服务对象是Apollo Portal（管理界面）

• Config Service和Admin Service都是多实例、无状态部署，所以需要将自己注册到Eureka中并保持心跳

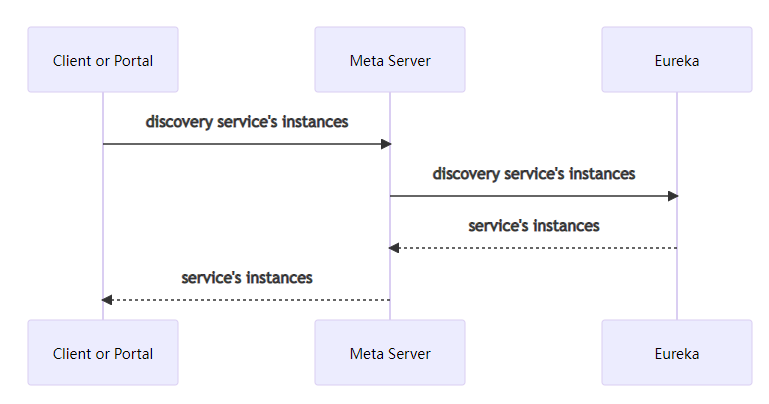

• 在Eureka之上我们架了一层Meta Server用于封装Eureka的服务发现接口

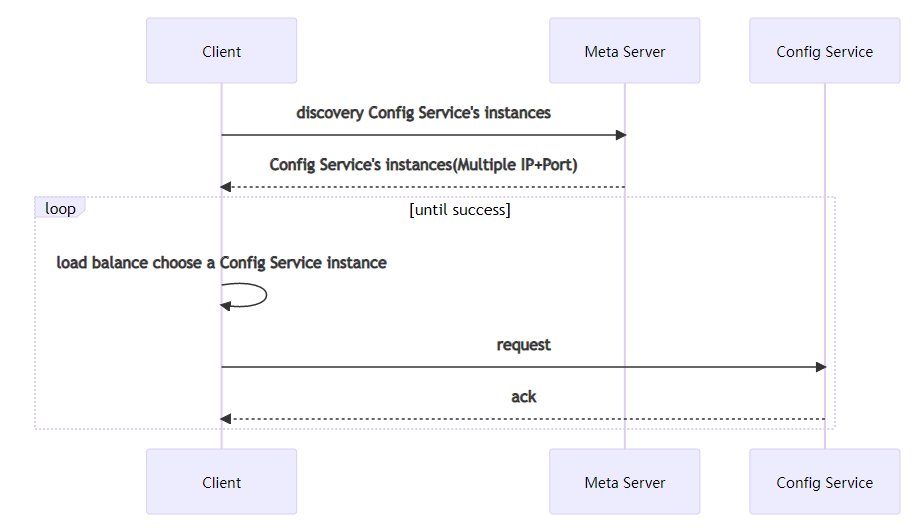

• Client通过域名访问Meta Server获取Config Service服务列表（IP+Port），而后直接通过IP+Port访问服务，同时在Client侧会做load balance、错误重试

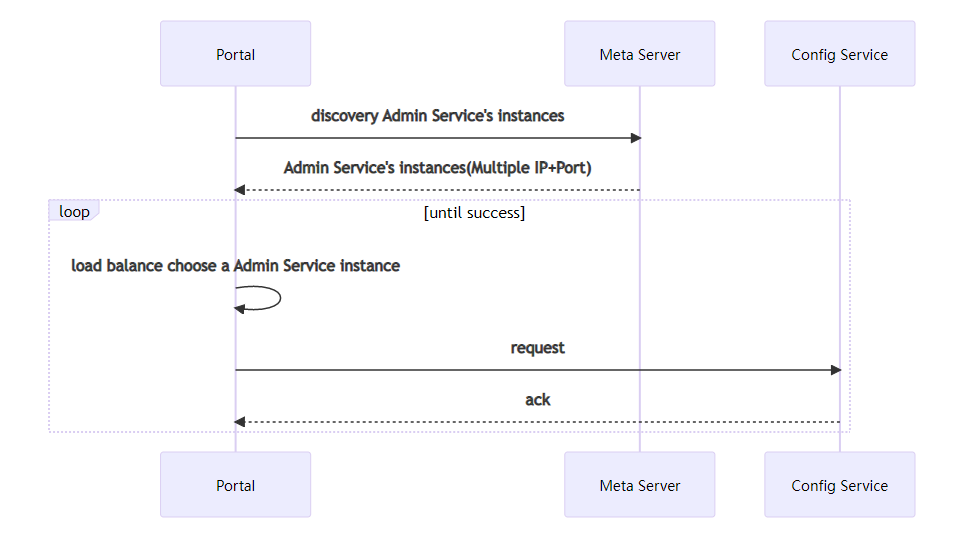

• Portal通过域名访问Meta Server获取Admin Service服务列表（IP+Port），而后直接通过IP+Port访问服务，同时在Portal侧会做load balance、错误重试

Apollo的动态加载模块

客户端设计

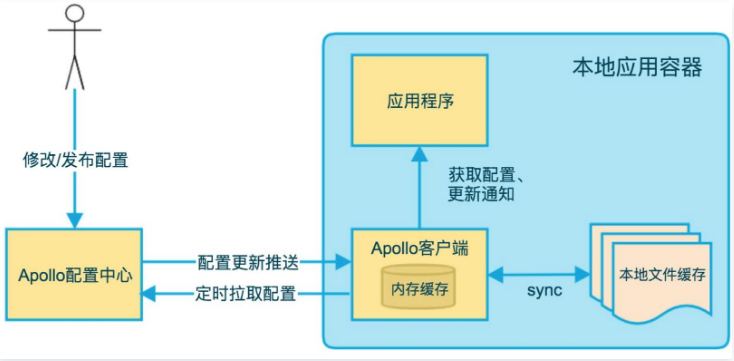

上图简要描述了Apollo客户端的实现原理：

1. 客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。

2. 客户端还会定时从Apollo配置中心服务端拉取应用的最新配置。

   1）这是一个fallback机制，为了防止推送机制失效导致配置不更新

   2）客户端定时拉取会上报本地版本，所以一般情况下，对于定时拉取的操作，服务端都会返回304 - Not Modified

   3）定时频率默认为每5分钟拉取一次，客户端也可以通过在运行时指定System Property: apollo.refreshInterval来覆盖，单位为分钟。

3. 客户端从Apollo配置中心服务端获取到应用的最新配置后，会保存在内存中

4. 客户端会把从服务端获取到的配置在本地文件系统缓存一份，在遇到服务不可用，或网络不通的时候，依然能从本地恢复配置

5. 应用程序可以从Apollo客户端获取最新的配置、订阅配置更新通知

配置更新推送实现

前面提到了Apollo客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。

长连接实际上是通过Http Long Polling实现的，具体而言：

• 客户端发起一个Http请求到服务端
• 服务端会保持住这个连接30秒
• 如果在30秒内有客户端关心的配置变化，被保持住的客户端请求会立即返回，并告知客户端有配置变化的namespace信息，客户端会据此拉取对应namespace的最新配置
• 如果在30秒内没有客户端关心的配置变化，那么会返回Http状态码304给客户端
• 客户端在服务端请求返回后会自动重连

考虑到会有数万客户端向服务端发起长连，在服务端使用了async servlet(Spring DeferredResult)来服务HttpLong Polling请求。
