由B站江科大51单片机视频学习做的笔记，便于自己以后复习回顾。

一、点亮一个LED灯

1、Keil写程序前准备步骤（Keil写程序步骤和stc-isp软件程序烧录步骤只写于第一个文章，后续跳过）

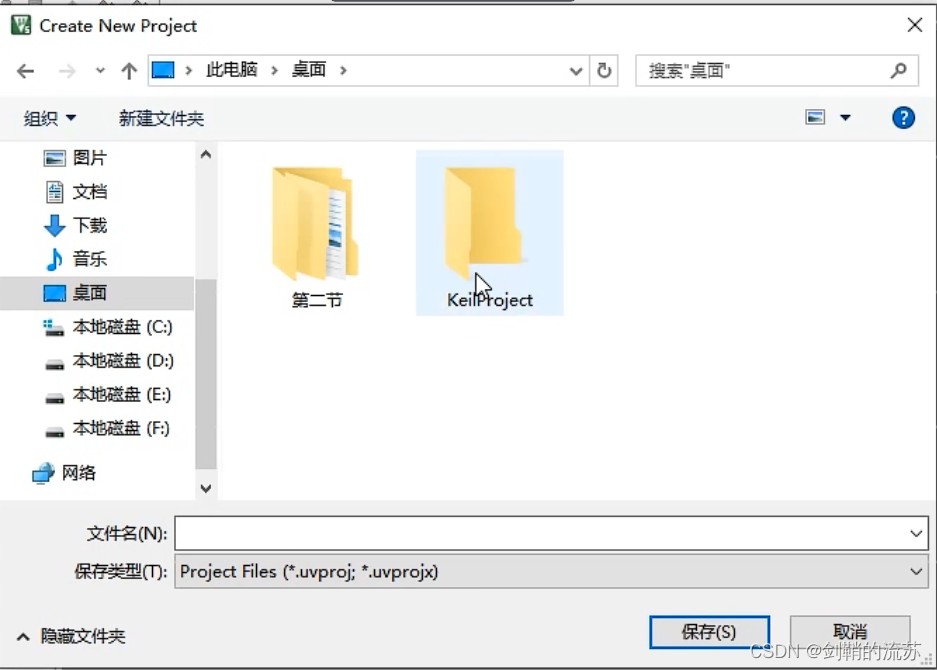

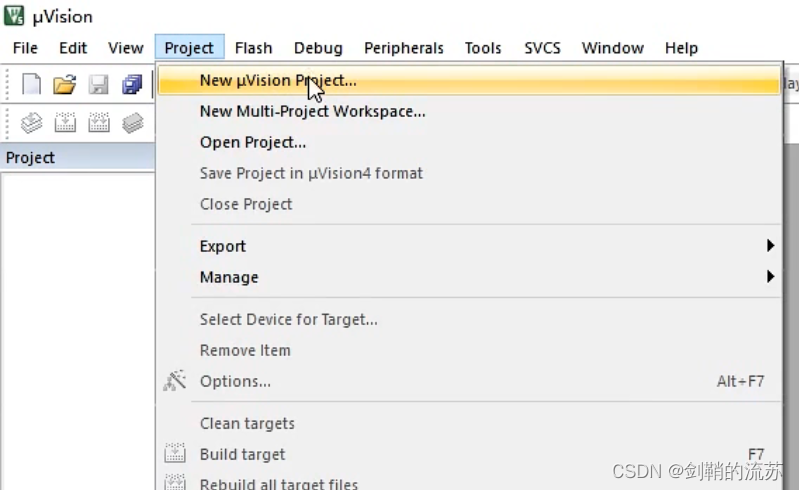

（1）新建工程

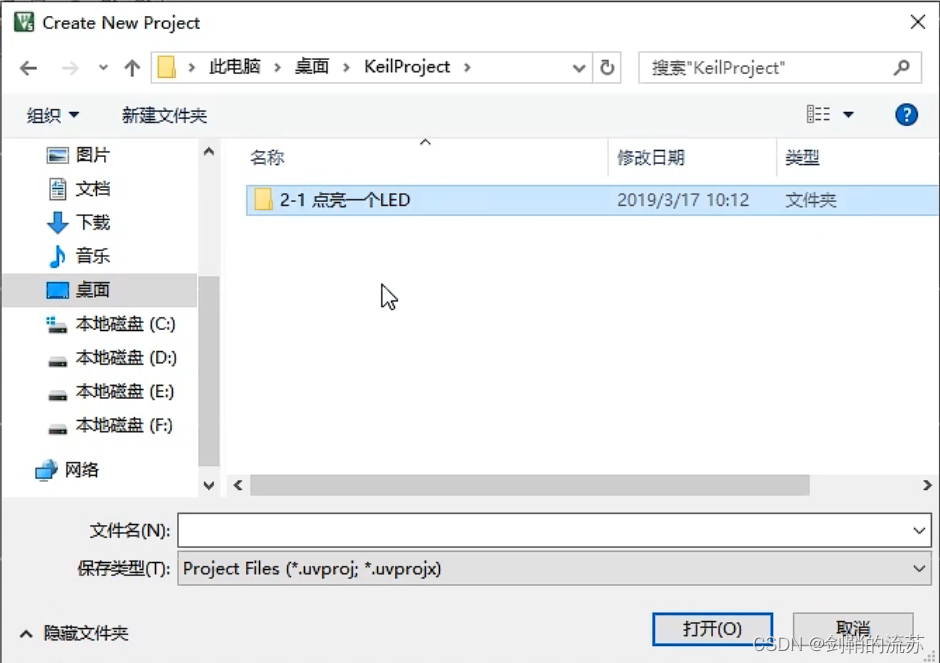

（2）新建文件夹放程序

 KeilProject用来保存所有文件的程序

第二层文件名用于显示程序的功能



 用通用文件夹名Project来保存程序

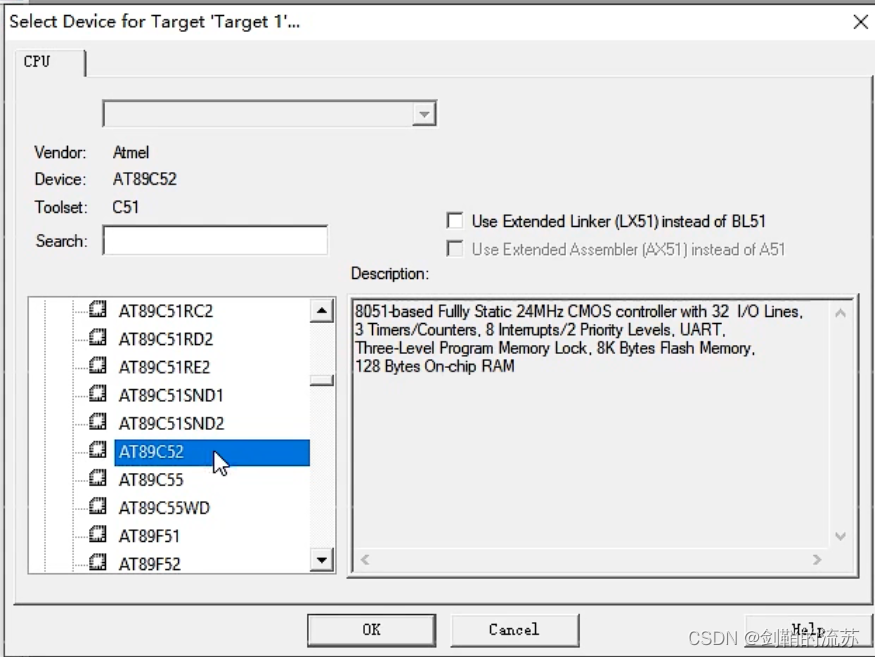

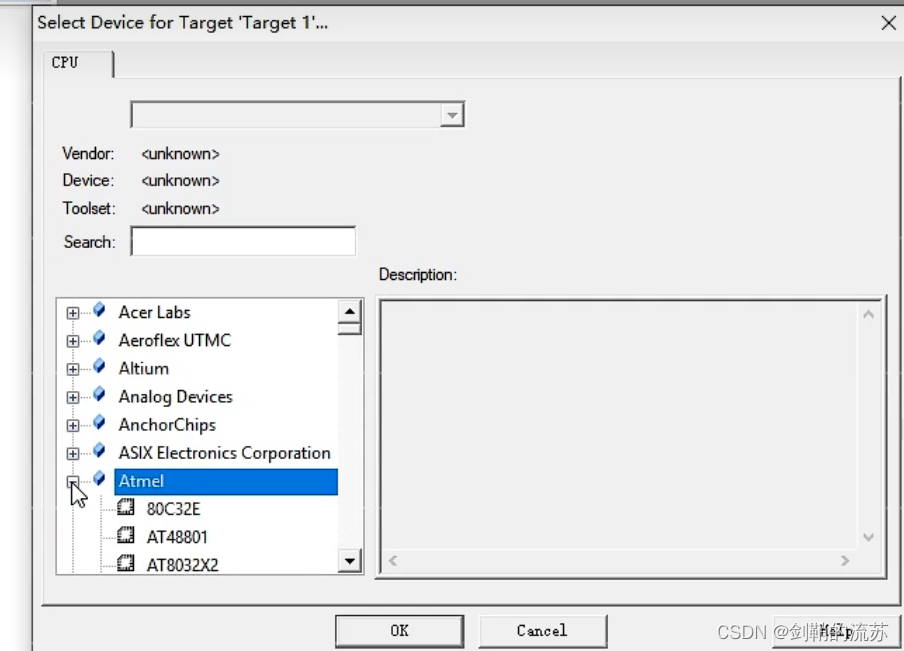

（3）选择单片机



 单片机实物采用B站江科大视频中的89C52RC单片机，Keil软件中选择单片机如上

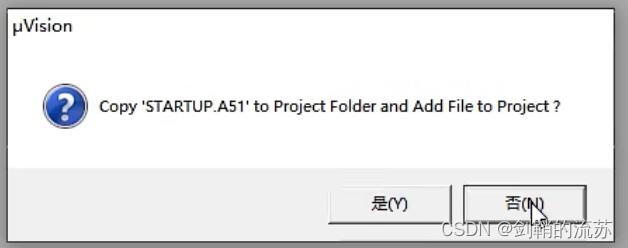

 跳出的提示选择否

（4）开始写程序

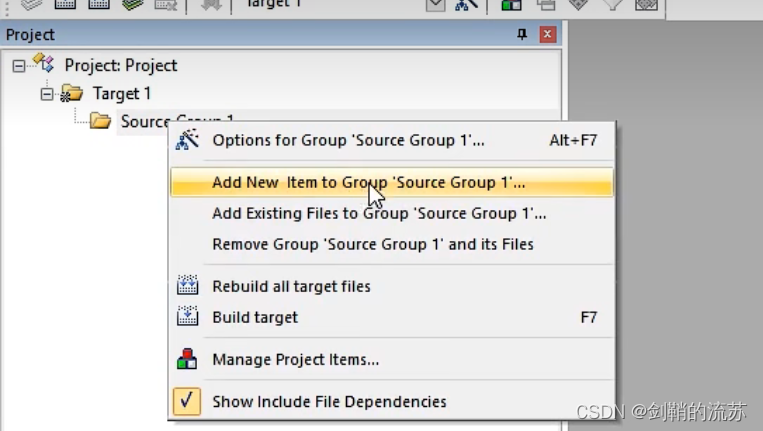

新建程序文件

选择语言，第一个是C语言，第二个是C++，第三个是汇编

选择语言确定后，Name编辑统一名字main，再点add

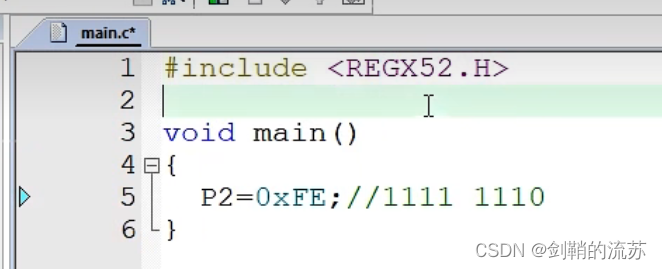

在新出现的main.c中，编辑程序

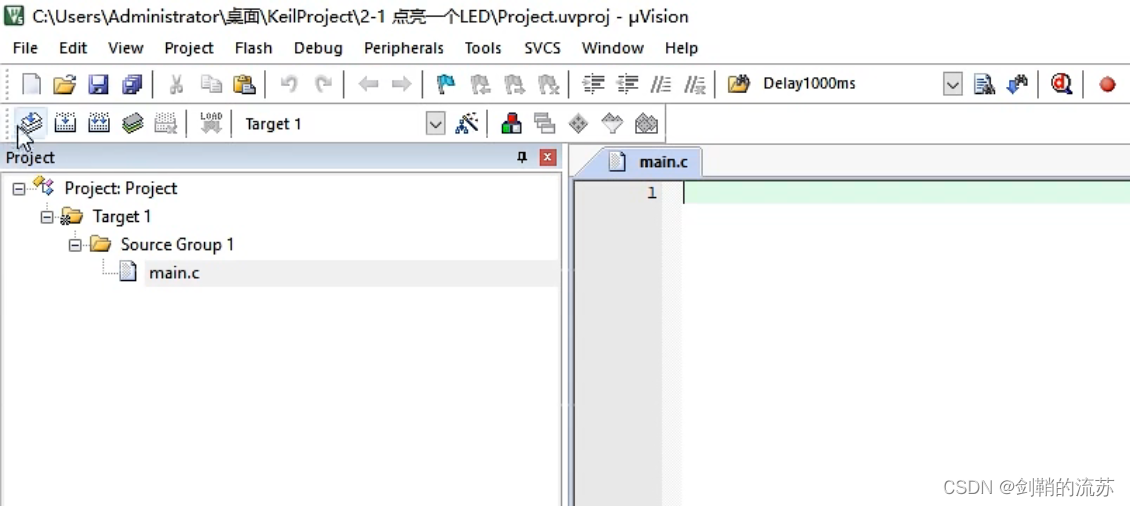

 添加主函数

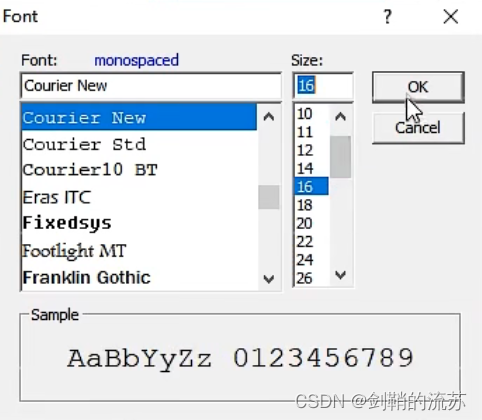

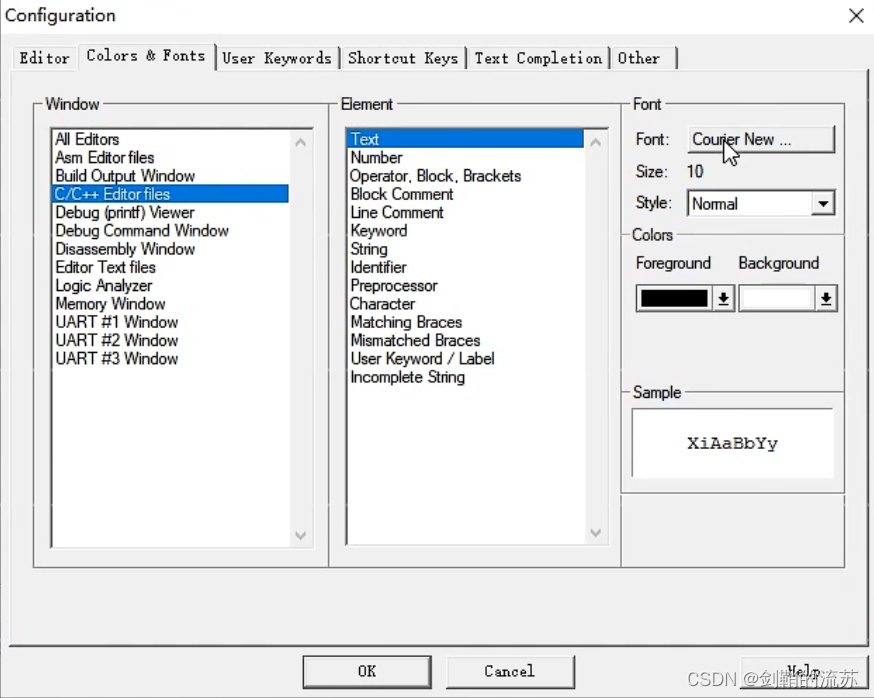

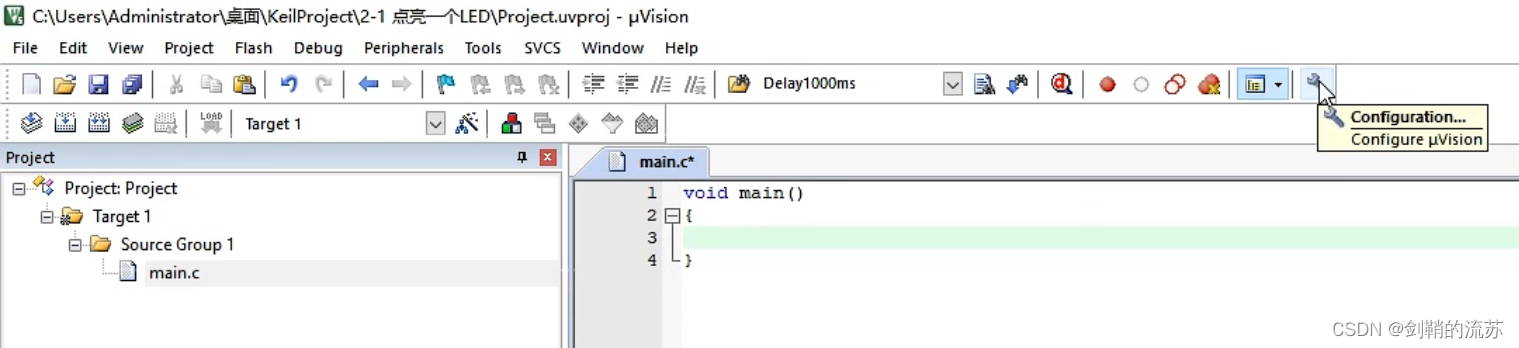

（5）更改程序编辑字体





 以上就是写C语言程序前需要用到的步骤



2、LED模块原理图详解

上图左边8个口连接到单片机的P2.0口~P2.7口， 右边VCC是指电源；

VCC左边的蓝色方框是指电阻，右上角1K指1000Ω，用于保护电路，防止超载；

中间绿色的为LED二极管，当P2.0口为低电平时，则对应电路上的LED灯D1亮；若为高电平，则对应电路上的LED灯D1灭，其他灯同理。

单片机上电阻的读数方式

3、编写点亮一个LED灯的程序

 为了让编译器识别单片机上的寄存器，需在主函数前插入#include<REGX52.H>

#include<REGX52.H>
void()
{
    P2=0xFE;    /*0x代表前缀，表示后面的是16进制
                (0xFE)H=(1111 1110)B，功能是将P2.0口为低电平，点亮P2.0上的LED；
                其他口为高电平*/
    while(1)    //让程序停滞在循环体中，而不会重复执行主程序
    {

    }
}

点亮一个LED灯的C语言程序

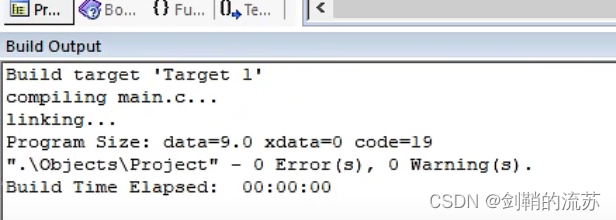

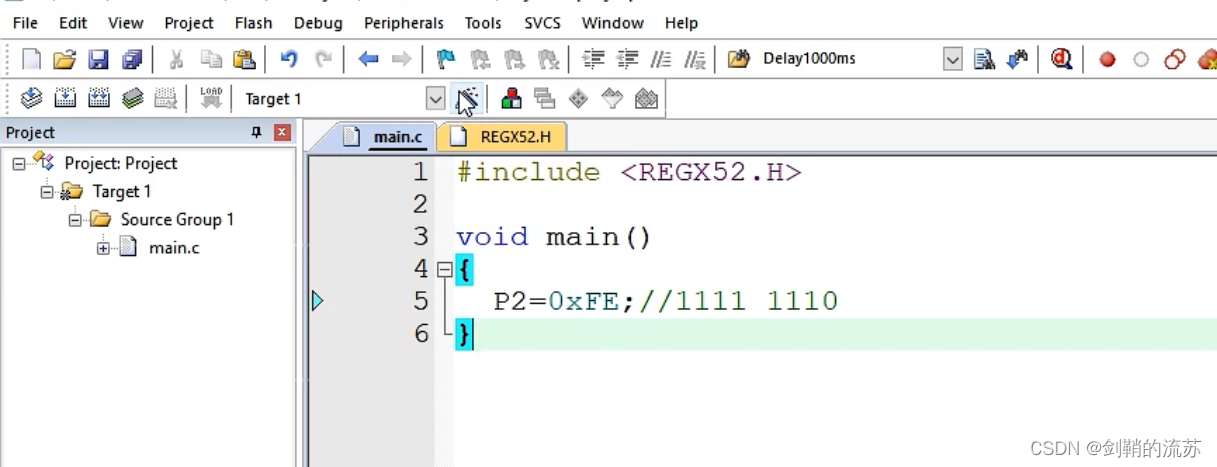

 点击左上角Build编译按钮

 出现0错误，0警告，即程序没有问题

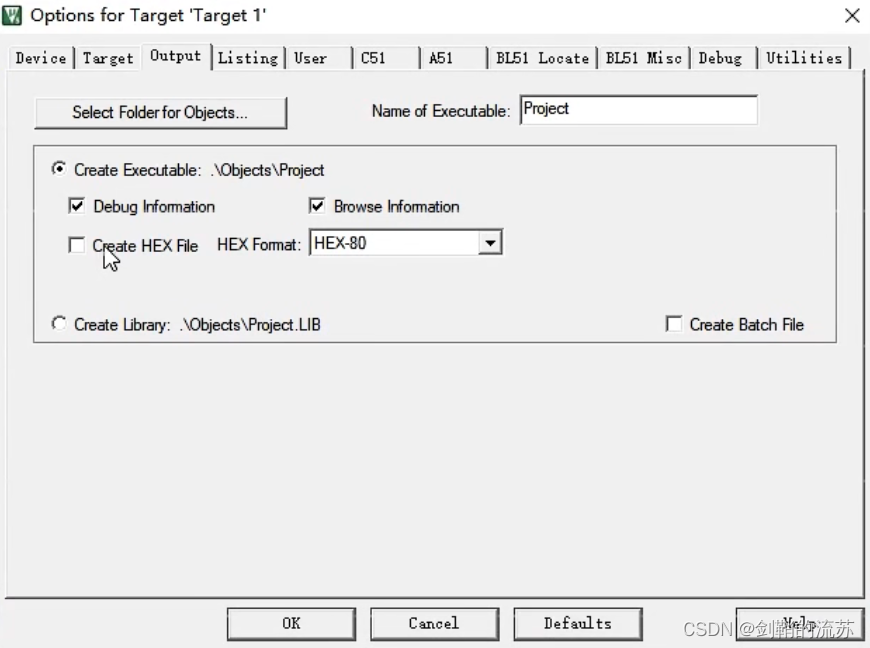

 在option选项中的output，勾选生成HEX后缀文件，才能通过STC-ISP软件烧录程序

4、将写好的程序通过软件烧录至单片机中

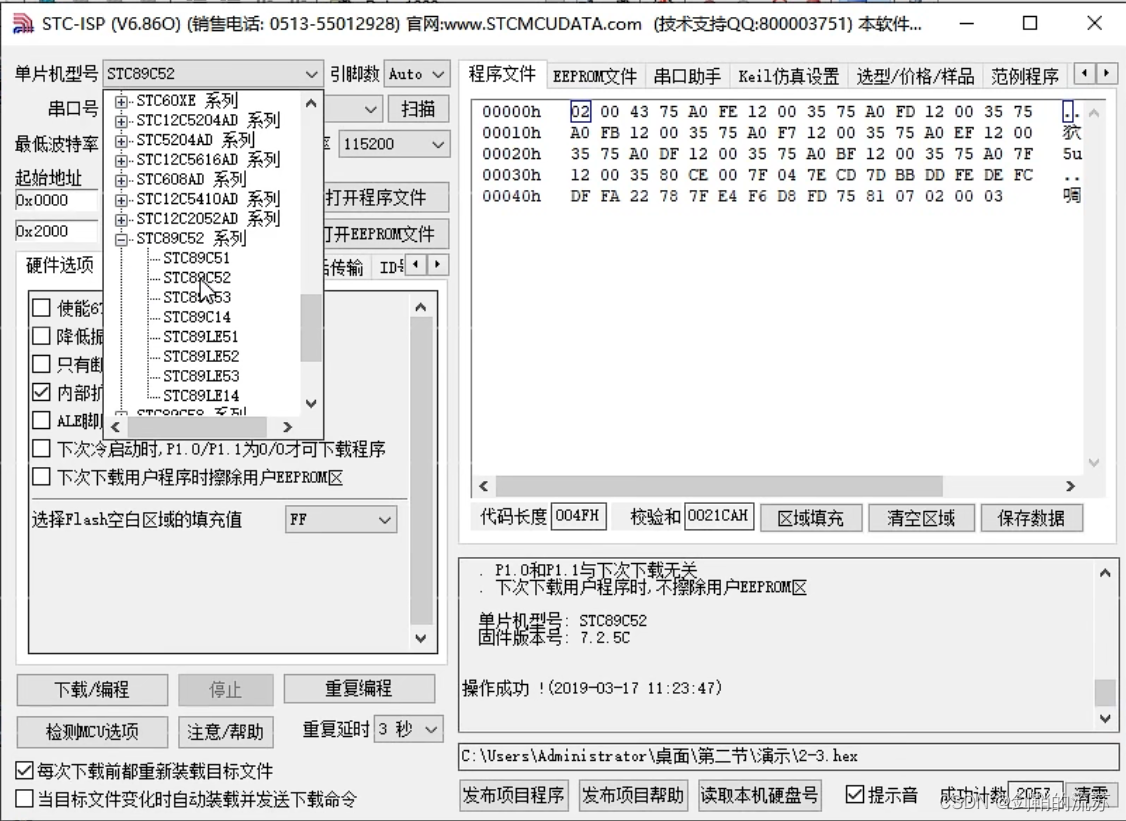

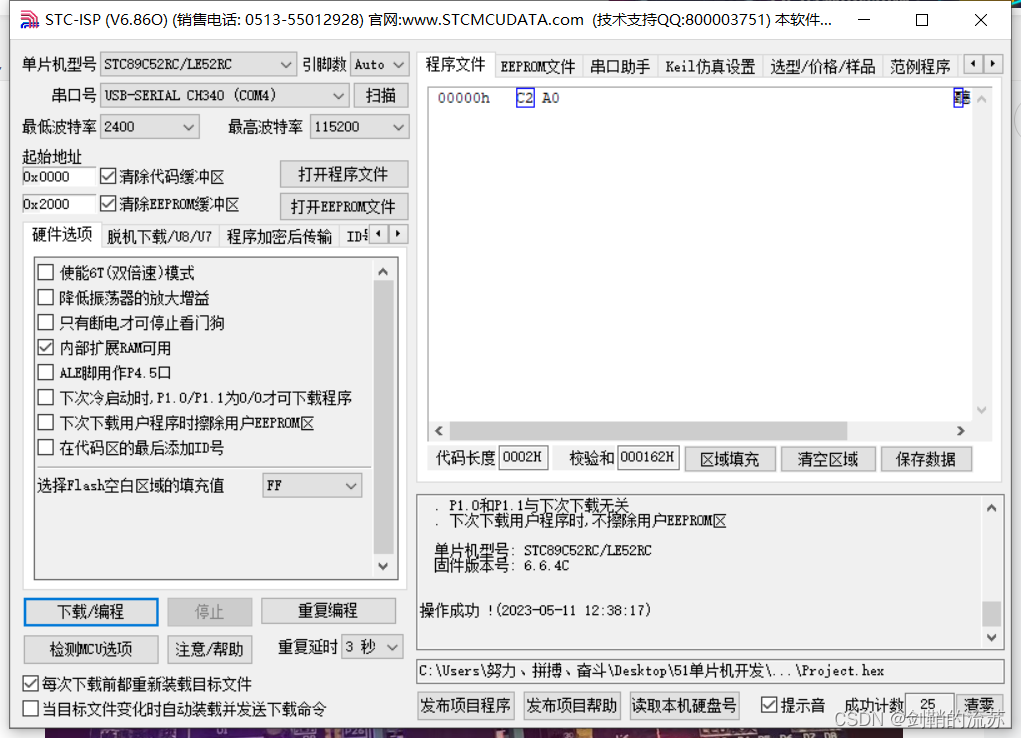

打开STC-ISP软件，选择单片机型号为STC89C52（这里型号以自己单片机为准）

如果板子烧录程序没有反应，可能是单片机型号不对，比如我的板子是89C52RC版本

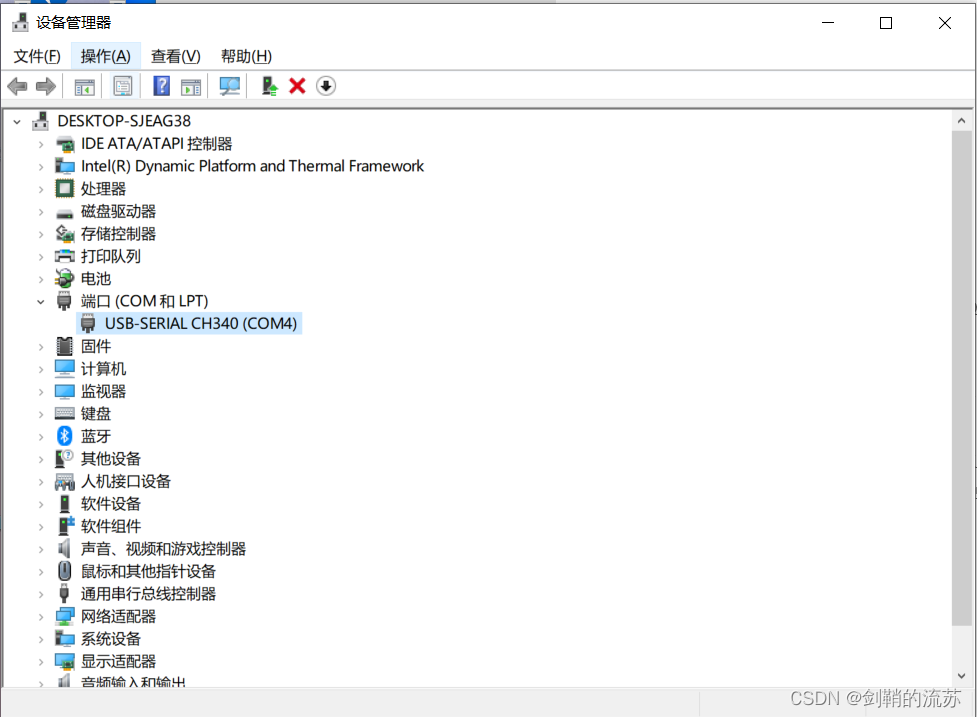

串口号可以通过右键我的电脑，选择属性，再找到设备管理器，在端口一栏查看

选择打开程序文件后，打开KeilProject/2-1点亮一个LED/project/object中hex后缀的文件

 最后再点击下载/编程，然后将按下单片机的复位键，即完成烧录程序

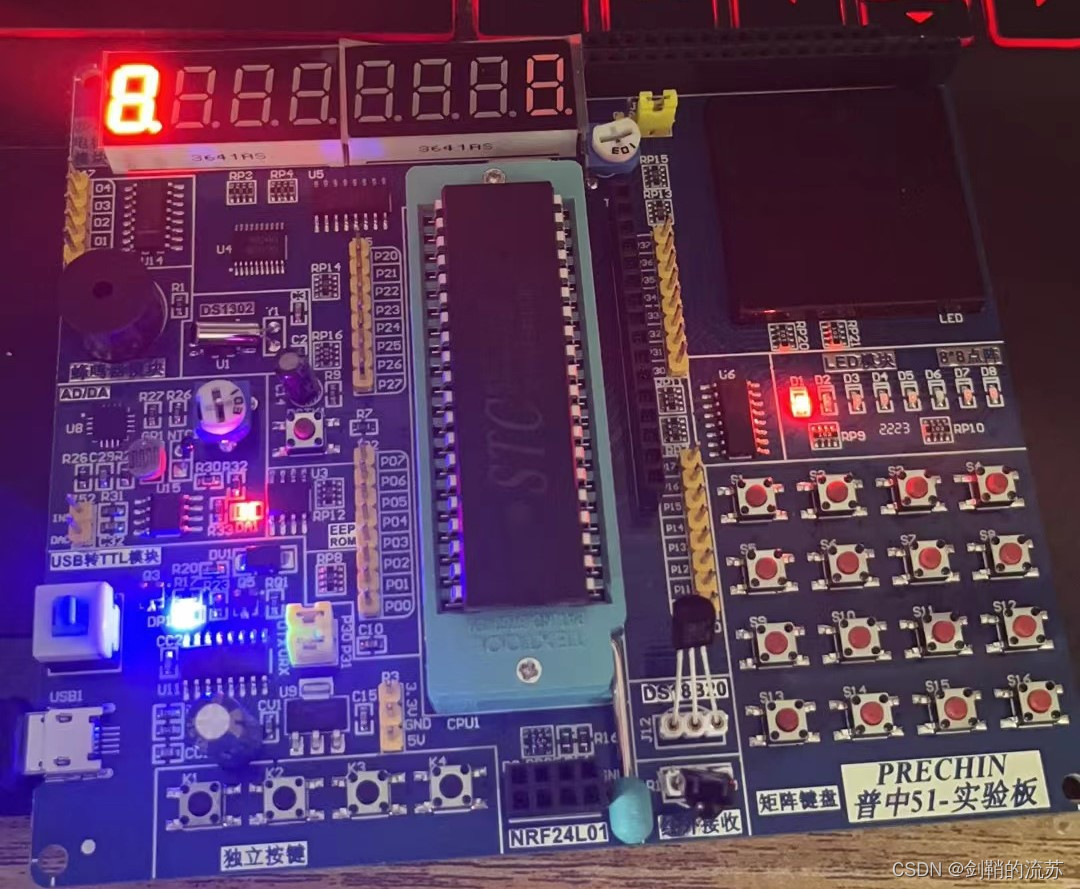

5、亮一个LED灯实物图

---

三、让LED灯闪烁

1、软件延时设定

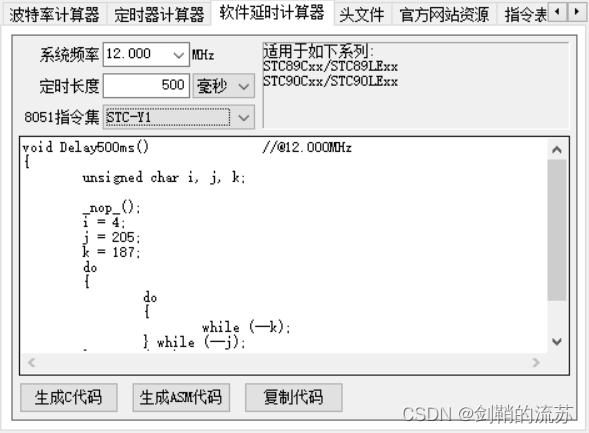

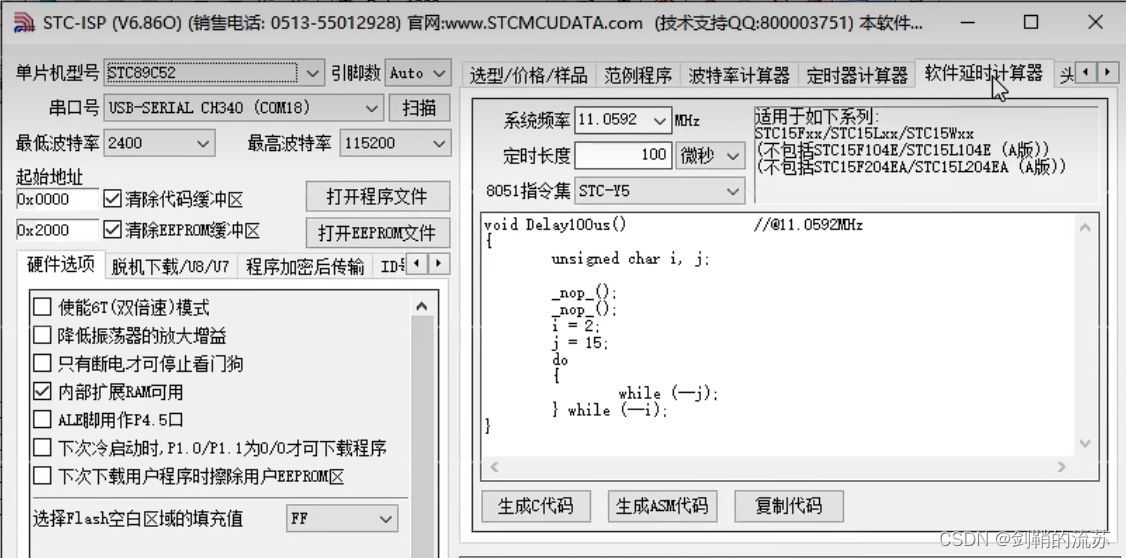

打开STC-ISP软件中的软件延时计数器

 系统频率选择12MHZ，定时长度选择500ms，指令集选择STC-Y1，然后将代码复制至Keil编译器

2、编写LED灯闪烁程序

#include <REGX52.H>
#include <INTRINS.H>     //函数库，定义空语句_nop_()

void Delay500ms()		//晶振为12.000MH，延迟函数，延迟0.5s
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()            //主函数
{
	while(1)
	{
		P2=0xFE;         //让P2.0为低电平，LED亮
		Delay500ms();    //LED亮0.5s
		P2=0xFF;         //让P2全部为高电平，LED都灭
		Delay500ms();    //LED灭0.5s
	}
}



3、LED闪烁实物图

51单片机一个LED灯闪烁

---

四、LED流水灯

1、编写流水灯程序

（1）初阶流水灯程序

#include <REGX52.H>
#include <INTRINS.H>   //函数库，定义空语句_nop_()

void Delay500ms()		//@12.000MHz，延迟函数，延迟500毫秒
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	while(1)
	{
		P2=0xFE;				//1111 1110
		Delay500ms();
		P2=0xFD;				//1111 1101
		Delay500ms();
		P2=0xFB;				//1111 1011
		Delay500ms();
		P2=0xF7;				//1111 0111
		Delay500ms();
		P2=0xEF;				//1110 1111
		Delay500ms();
		P2=0xDF;				//1101 1111
		Delay500ms();
		P2=0xBF;				//1011 1111
		Delay500ms();
		P2=0x7F;				//0111 1111
		Delay500ms();
	}
}



（2）高阶流水灯程序

#include <REGX52.H>
#include <INTRINS.H>

void Delay1ms(unsigned int x)		//@12.000MHz,延迟1ms，x为无符号整数参数
{
	unsigned char i, j;				//定义i、j为无符号字符
    while(x)						//将延迟1ms函数循环x次
    {
	i = 2;
	j = 239;
	do
	    {
		while (--j);
	    } while (--i);				//将程序延迟1ms
    x--;							//每循环一次，x自动减1
    }

}


void main()
{
	while(1)
	{
		P2=0xFE;				//1111 1110
		Delay1ms(500);	        //将500赋予x参数，可以通过更改函数参数，直接改变延迟时间
		P2=0xFD;				//1111 1101
		Delay1ms(500);
		P2=0xFB;				//1111 1011
		Delay1ms(500);
		P2=0xF7;				//1111 0111
		Delay1ms(500);
		P2=0xEF;				//1110 1111
		Delay1ms(500);
		P2=0xDF;				//1101 1111
		Delay1ms(500);
		P2=0xBF;				//1011 1111
		Delay1ms(500);
		P2=0x7F;				//0111 1111
		Delay1ms(500);
	}
}



2、LED流水灯实物图

LED流水灯闪烁
