51单片机数码管显示（三）

目录

一、静态数码管显示

1、一位数码管

（1）LED数码管各段名称

（2）数码管引脚定义

（3） 共阴极（89C52RC单片机LED数码管采用共阴极方式）

（4）共阳极

2、四位一体数码管

（1）四位一体数码管引脚定义

（2）上面共阴极和下面共阳极

 3、数码管模块原理图详解

4、编写程序

5、实物展示

二、动态数码管显示

1、数码管的消影

2、编写程序

3、实物展示

4、数码管驱动方式

---

一、静态数码管显示

1、一位数码管

（1）LED数码管各段名称

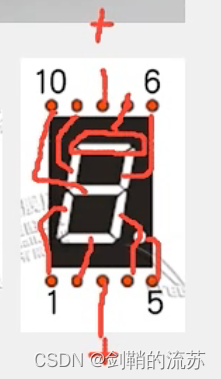

（2）数码管引脚定义

接线服从就近原则

（3） 共阴极（89C52RC单片机LED数码管采用共阴极方式）

中间是二极管，电流只能从下面流向上面，所以所有接口共用一个阴极，上面接口接地，

给下面接口输入1时，LED二极管亮；输入0时，LED二极管灭。

（4）共阳极

 中间是二极管，电流只能从上面流向下面，所以所有接口共用一个阳极，上面接口接电源VCC，

当给下面接口输入0时，LED二极管亮；输入1时，LED二极管灭。

2、四位一体数码管

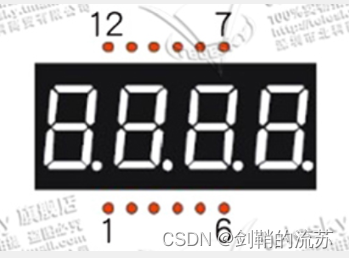

（1）四位一体数码管引脚定义

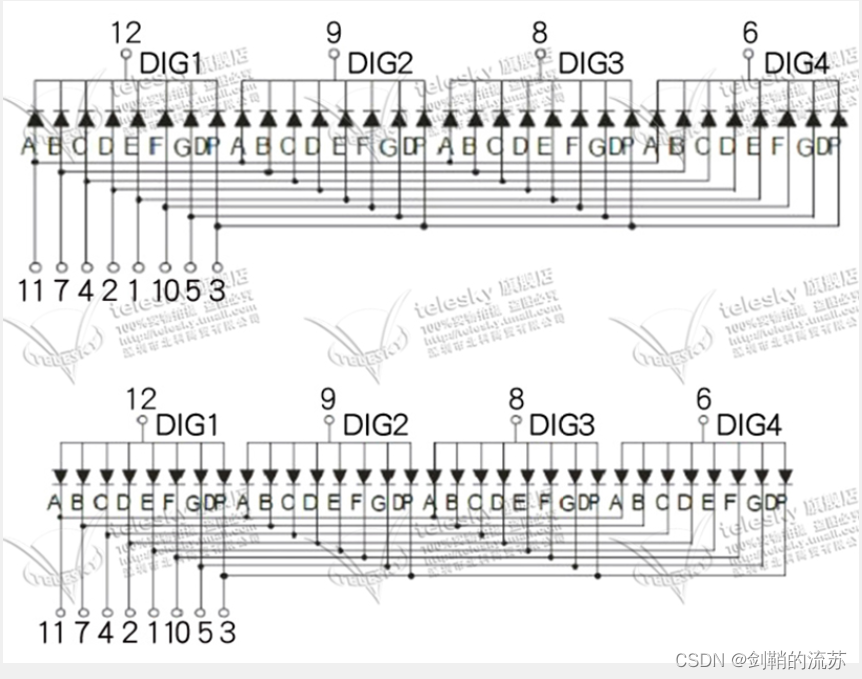

（2）上面共阴极和下面共阳极

89C52RC单片机采用共阴极方式，当给共阴极12、9、8、6为1101时，再给下面共用端口输入0110 0000时，LED段B、C亮，这时第三个LED数码管会显示1；如果给共阴极12、9、8、6为1001，则第二个数码管和第三个数码管都会显示1。

 3、数码管模块原理图详解

（1）138译码器

~：有上划线，代表低电平有效，如果没有上划线，表示高电平有效。

 开发板上接的是74HC138，右侧LED1~LED8接到了数码管的公共端，通过138译码器，能够使由左侧P22、P23、P24三个端口来控制选择右边的8个端口LED1~LED8。

例：当C、B、A输入为000时，输出Y0低电平有效，其他无效，即输出LED8~LED1为1111 1110。

C	B	A	输出（上面一横代表低电平有效）
0	0	0	Y0（1111 1110 ）
0	0	1	Y1（1111 1101）
0	1	0	Y2（1111 1011）
0	1	1	Y3（1111 0111）
1	0	0	Y4（1110 1111）
1	0	1	Y5（1101 1111）
1	1	0	Y6（1011 1111）
1	1	1	Y7（0111 1111）

 左下角G1、G2A和G2B为使能端，当G1接VCC，G2A和G2B接地，138译码器才会工作。

89C52RC单片机采用的是共阴极数码管，右上角COM指公共端，所以如果想点亮第三个数码管，首先需要给LED1~LED8赋值1101 1111，这样第三个数码管就被选中了，然后给第三个数码管数据，需要给数码管下面的接口输入阳码（1为亮，0为灭）——如想让数码管显示1，需要输入      0110 0000。

74HC245为双向数据缓冲器，右上角VDD是电源接VCC，OE为使能端口，低电平有效，接地时芯片才开始工作，左下角GND为接地。

左侧A0和右侧B0为一 一对应的关系，左上角DIR为控制数据方向端口，如果DIR接高电平是将左侧数据A0~A8送到右侧B0~B8，如果DIR接低电平，是将右侧数据B0~B8送到左侧A0~A8，由于在电路板上LE始终与VCC连接，因此这里74HC245的作用是将左侧数据A0~A8送到右侧B0~B8。

由于数码管为共阴极，给数码管下面接口输入阳码时，LED才亮，但是直接将P0~P7的高电平输入到数码管时，89C52RC单片机的I/O口是弱上拉类型，单片机高电平驱动能力有限，输出的最大电流不能太大，而低电平驱动能力更强一些。因此通过从P0~P7的数据，经过74HC245，就会使输入数码管的电流更小，这样驱动能力会更强一些。

4、编写程序

#include <REGX52.H>

unsigned char shumaguanTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,};
					//定义数组注意后面要加分号，且左边是方框，右边是中括号
					//右边分别是0~9的数码管显示输入值的16进制

void shumaguan(unsigned char Location,Number)
{
	switch(Location)
	{					//通过switch函数判断输入的Location是1~8哪一个值
						//再由后面的138译码器来选择对应的数码管
        case 1:P2_4=1,P2_3=1,P2_2=1;break;
		case 2:P2_4=1,P2_3=1,P2_2=0;break;
		case 3:P2_4=1,P2_3=0,P2_2=1;break;
		case 4:P2_4=1,P2_3=0,P2_2=0;break;
		case 5:P2_4=0,P2_3=1,P2_2=1;break;
		case 6:P2_4=0,P2_3=1,P2_2=0;break;
		case 7:P2_4=0,P2_3=0,P2_2=1;break;
		case 8:P2_4=0,P2_3=0,P2_2=0;break;
	}
	P0=shumaguanTable[Number];	//Number输入0~9的任意数字，就会显示相应数字
}


void main()
{
	shumaguan(7,2);			//输入Location为7，Number为2，带入函数中
	while(1)
	{

	}
}

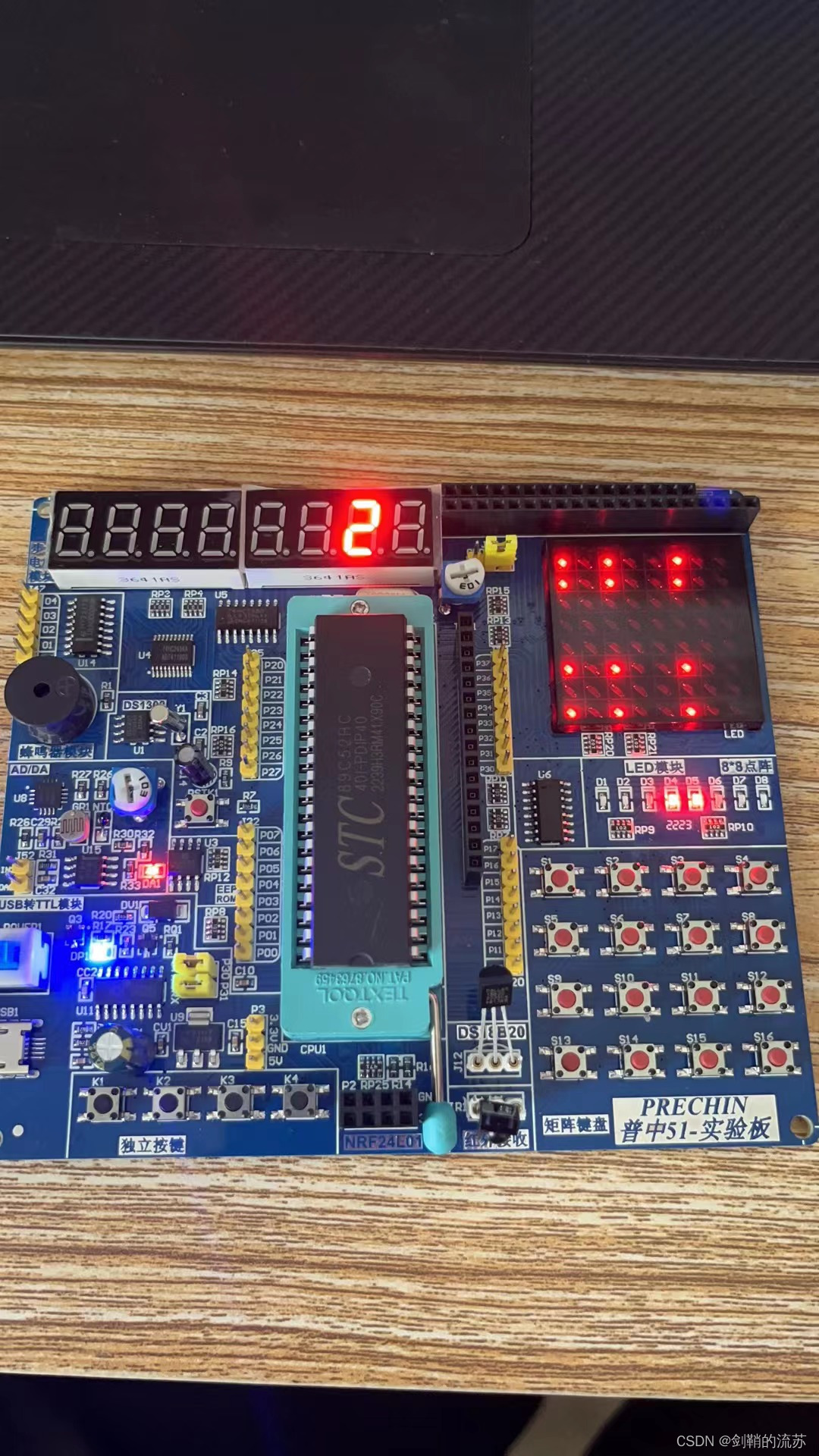

5、实物展示

---

二、动态数码管显示

1、数码管的消影

在shumaguan（Location，Number）函数中，Location左边数字，段选控制选择哪个数码管亮；Number右边数字，位选控制数码管显示的值。

若主程序为

void main()
{
	shumaguan(1,1);
	shumaguan(2,2);
	shumaguan(3,3);
	while(1)
	{
	}
}

函数运行过程为（第一个函数）位选、段选、（第二个函数）位选、段选、（第三个函数）位选、段选。

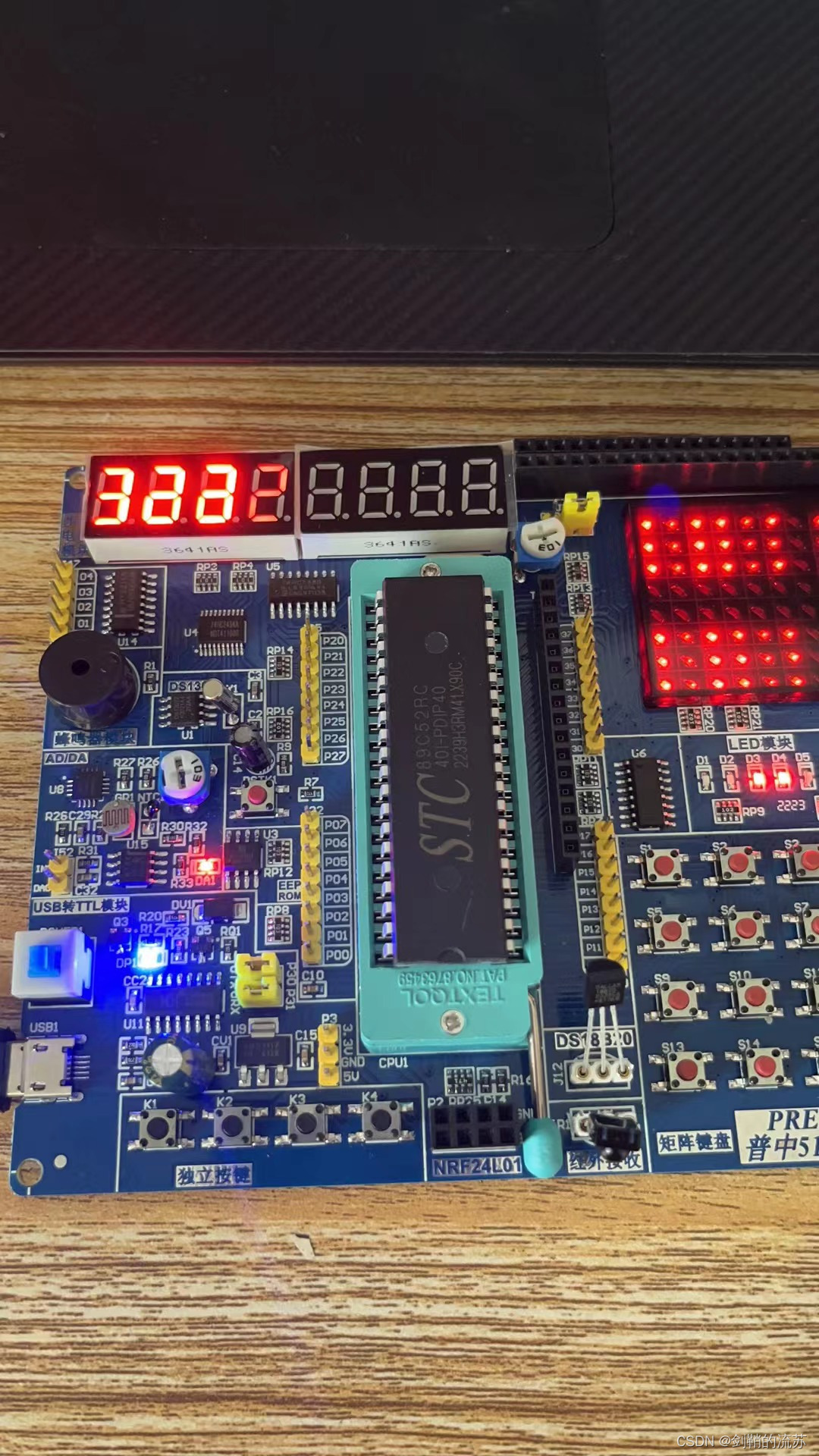

由于人的视觉暂留效果，并且没有加延时，单片机运行速度太快，在上个函数的段选和下个函数位选之间会发生显示数据串位的问题，如下图所示。

 所以为了消除串位的现象，需要在每一个函数段选后，将其消0，这样就能实现动态数码管显示。

2、编写程序

#include <REGX52.H>

unsigned char shumaguanTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,};
					//定义数组注意后面要加分号，且左边是方框，右边是中括号
					//右边分别是0~9的数码管显示输入值的16进制

void Delay(unsigned int xms)		//延时函数，输入x多少，就延时多少ms
{
	unsigned char i, j;
    while(xms--)
    {
		i = 2;
		j = 239;
		do
	    {
			while (--j);
	    } while (--i);
    }

}


void shumaguan(unsigned char Location,Number)	//数码管显示函数，Location是第几个数码管，Number是显示的数字
{
	switch(Location)
	{					//通过switch函数判断输入的Location是1~8哪一个值
						//再由后面的138译码器来选择对应的数码管
		case 1:P2_4=1,P2_3=1,P2_2=1;break;
		case 2:P2_4=1,P2_3=1,P2_2=0;break;
		case 3:P2_4=1,P2_3=0,P2_2=1;break;
		case 4:P2_4=1,P2_3=0,P2_2=0;break;
		case 5:P2_4=0,P2_3=1,P2_2=1;break;
		case 6:P2_4=0,P2_3=1,P2_2=0;break;
		case 7:P2_4=0,P2_3=0,P2_2=1;break;
		case 8:P2_4=0,P2_3=0,P2_2=0;break;

	}
	P0=shumaguanTable[Number];	//Number输入0~9的任意数字，就会显示相应数字
	Delay(1);	//让数码管稳定显示数字，立刻清零的话，数码管会显示比较暗
	P0=0x00;	//在数码管显示数字后，将段选清零，消除串位重影现象
}


void main()
{
	while(1)
	{
	shumaguan(1,1);
	shumaguan(2,2);
	shumaguan(3,3);
	}
}

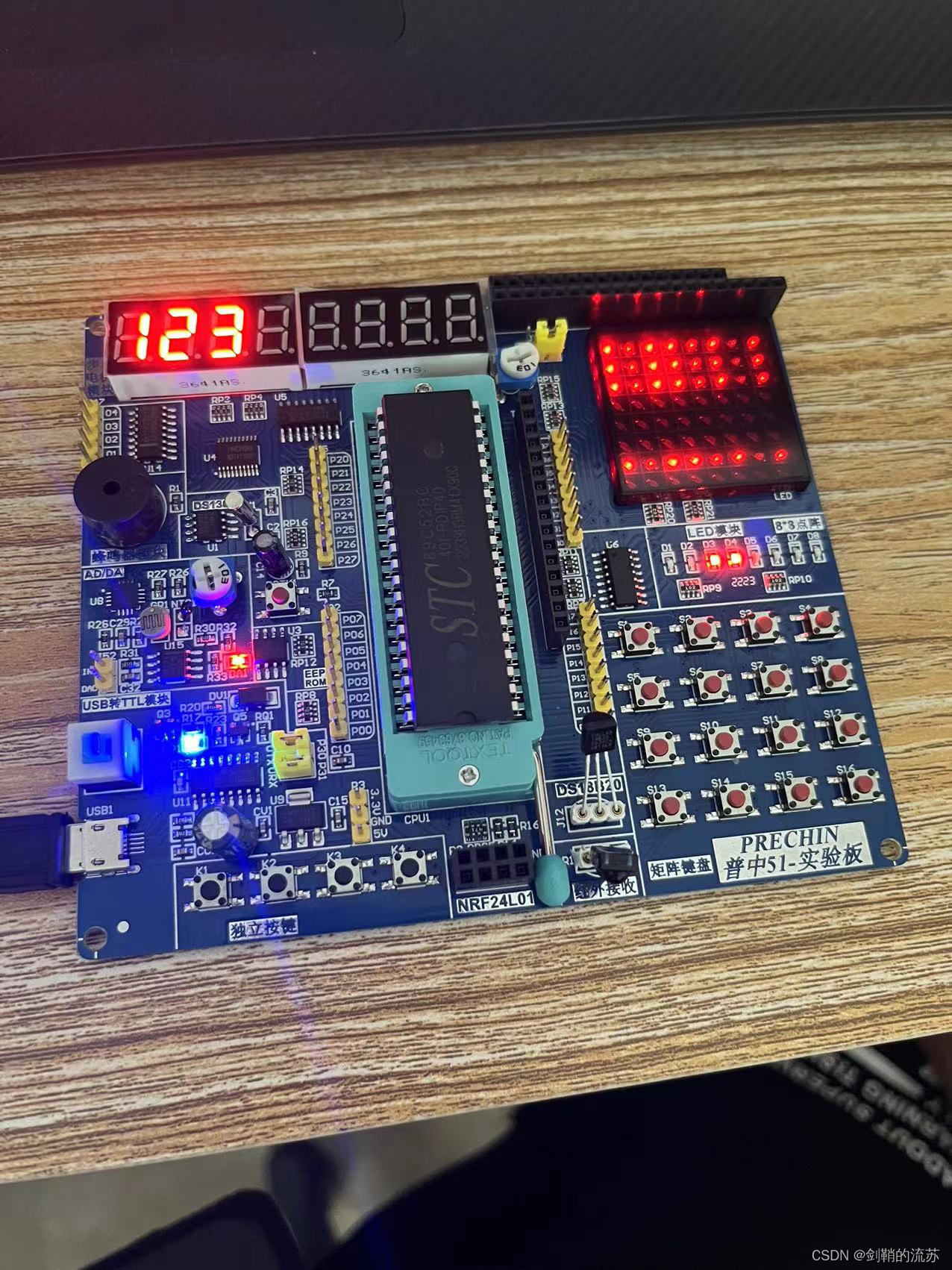

3、实物展示

4、数码管驱动方式

单片机直接扫描：硬件设备简单，但会耗费大量的单片机CPU时间；

专用驱动芯片：内部自带显存，扫描电路，单片机只需告诉它显示什么即可，

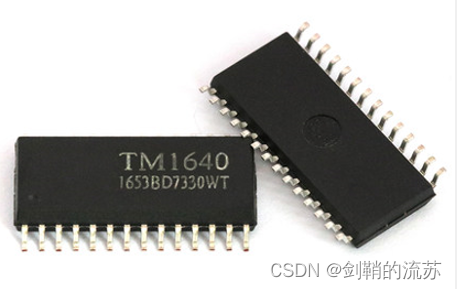

TM1640就是这种专用驱动芯片。
