续前篇！

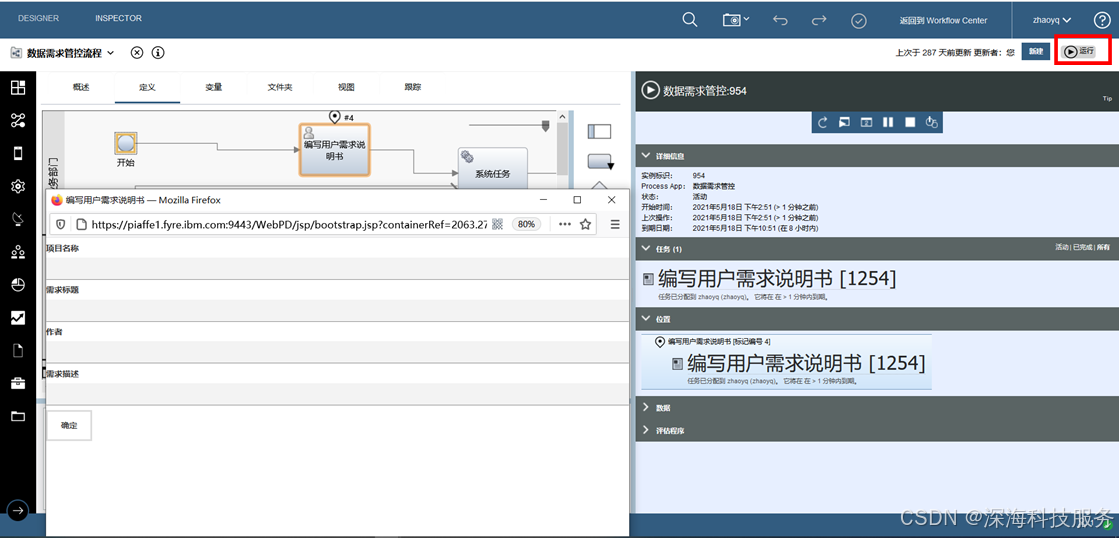

一、流程设计中的：Playback

在 IBM Business Automation Workflow (BAW) 中，流程设计的 Playback 功能 是一个非常重要的调试和验证工具。它允许开发人员在流程设计过程中模拟（“播放”）整个流程的执行，检查设计的正确性、捕捉潜在的错误或流程瓶颈，最终确保流程在真实环境中能够顺利执行。

1. Playback 功能的概述

Playback 功能是 IBM BAW 中的一种调试工具，主要用于帮助开发人员在流程设计阶段测试和验证其设计的业务流程。通过播放模拟流程，开发人员可以看到整个流程的运行情况，捕捉并诊断潜在的设计问题、流程瓶颈或逻辑错误，而无需部署到实际的环境中进行测试。

Playback 功能不仅仅是一个普通的测试工具，它允许开发人员在设计和开发阶段反复“播放”流程并观察不同场景下的行为，从而提高流程质量和效率。

2. Playback 功能的主要目的和优势

调试流程设计：通过“播放”流程，开发人员可以看到流程中的每个步骤、任务和活动是否按预期执行，是否存在错误或不符合要求的行为。
实时反馈：当流程被播放时，开发人员可以立即查看任务、数据和流程实例的状态，发现并修复设计中的缺陷，而不需要经过繁琐的部署和执行过程。
节省时间：通过 Playback，开发人员可以减少开发和测试的时间，避免在实际生产环境中才发现问题。它帮助开发团队更快地验证和优化流程设计。
支持模拟不同场景：开发人员可以使用 Playback 模拟不同的流程场景，例如任务分配、条件判断、并行流程等，从而确保流程在各种情况下都能够顺利执行。
增强可视化：通过可视化的调试界面，开发人员能够清晰地看到流程执行的各个环节，直观地理解流程的执行路径和数据流向。

3. Playback 功能的使用场景

流程建模初期：当开发人员第一次设计一个流程时，Playback 可以帮助他们检查流程的基本结构、任务执行和数据传递是否符合业务需求。
复杂逻辑调试：对于具有复杂分支、条件和任务交互的流程，Playback 可以帮助开发人员验证这些复杂部分是否能够按预期运行。
版本更新后的验证：在对流程进行版本更新或修改后，Playback 可以用于验证更新后的流程是否仍能按预期工作。
错误排查：在遇到错误或流程执行异常时，Playback 可以帮助开发人员重现错误并进行调试，帮助快速定位问题。

4. 如何使用 Playback 功能

在 IBM BAW 的 Process Designer 中，使用 Playback 功能的步骤一般如下：

1) 开始 Playback

打开 Process Designer 中的流程模型。
点击 Playback 按钮，开始模拟流程的执行。此时，系统会启动一个新的模拟实例，执行流程中的所有任务和活动。

2) 配置 Playback 设置

在开始 Playback 之前，可以选择不同的设置，例如模拟的用户、任务执行的顺序、输入数据等。这些设置可以帮助模拟不同的执行场景。

3) 观察流程执行

流程在 Playback 中执行时，开发人员可以实时查看各个活动和任务的状态，查看任务的执行进度、参与者、条件判断等信息。
可以通过日志和调试信息查看详细的执行流程，包括每个活动的数据输入和输出、流程路径的选择等。

4) 调试与修复

在模拟执行过程中，如果发现流程中存在问题或异常（例如，某个任务未按预期完成，或某个条件判断不正确），开发人员可以根据观察到的信息及时调整流程设计。
修改流程设计后，可以重新开始 Playback，查看问题是否得到解决。

5) 完成和总结

完成多次 Playback 后，开发人员可以确保流程的设计是正确的，并且符合预期的业务逻辑。此时，可以准备将流程发布到目标环境中。

5. Playback 模拟中的关键要素

在使用 Playback 功能时，有几个关键的要素需要注意，确保你能够最大限度地利用该功能进行有效的测试和调试：

1) 任务执行模拟

Playback 功能会模拟所有的任务，包括自动任务、人工任务、审批任务等。开发人员可以设置不同的执行场景，例如模拟某个任务已完成，或模拟某个用户执行某项操作。

2) 条件判断

流程中的条件分支（例如 if 语句、switch 语句）也可以通过 Playback 进行验证。可以模拟不同的输入数据和条件，验证流程是否能够根据不同条件正确地选择路径。

3) 事件和通知

如果流程中定义了事件触发（例如，某个时间条件触发流程中的某个任务或事件），Playback 会模拟这些事件并触发相应的任务或活动，帮助开发人员检查事件的正确性。

4) 用户交互

对于需要用户操作的任务，Playback 允许模拟用户的交互，例如填写表单、审批请求等。这样可以验证用户交互是否符合业务流程的需求。

5) 数据流验证

在流程执行过程中，Playback 可以模拟数据的流动和传递，包括输入数据、输出数据、变量的赋值等。开发人员可以检查数据是否正确地传递到各个任务中，确保数据的一致性。

6) 事务和回滚

如果流程中涉及到事务处理（例如数据库操作），Playback 可以模拟事务的提交和回滚操作，验证事务的正确性和数据的完整性。

6. Playback 与真实环境的差异

虽然 Playback 功能非常强大，可以模拟流程的执行，但它和真实环境中的执行仍然存在一些差异：

模拟与实际性能差异：由于 Playback 是在开发环境中模拟的，可能与生产环境中的性能有所不同，特别是在涉及到大量数据或并发任务时，实际执行可能会比模拟时更加复杂。
缺少外部依赖：在真实的生产环境中，流程可能需要依赖其他外部系统或资源（如数据库、外部 Web 服务等）。Playback 可能无法完全模拟这些外部依赖，因此，在真实环境中仍需进行端到端的测试。
用户交互限制：在 Playback 中，虽然可以模拟用户的输入和操作，但实际用户交互的复杂性可能无法完全还原。因此，最终的用户测试和验收仍然是非常重要的一步。

总结

Playback 功能是 IBM BAW 中非常有用的调试工具，允许开发人员在流程设计阶段对流程进行实时的测试和验证。通过 Playback，开发人员可以更高效地发现设计中的错误、优化流程结构，并确保流程在实际部署前符合预期。它提供了一种直观、灵活的方式来模拟和分析流程的执行，是确保流程质量和减少错误的关键工具之一。

二、流程设计中的“到期时间”设置

在 IBM Business Automation Workflow (BAW) 中，流程设计中的 “到期时间”（Due Date）是一个非常关键的设置，用于控制任务、事件或活动的时间约束。它规定了某个任务必须完成或处理的时间点。设置到期时间是为了确保流程能够在合理的时间内完成，从而提高流程的绩效和响应速度，优化业务流程的效率和客户体验。

1. “到期时间”概念介绍

到期时间（Due Date）是指某项任务或活动必须完成的时间限制。在流程设计中，通常用于以下几种情景：

任务的完成时间：为用户任务、审批任务、或需要人工干预的任务设置一个明确的完成时间。例如，如果某个任务涉及审批，流程设计师可以设置该任务的到期时间，规定审批人员在多长时间内必须完成审批操作。
事件的触发时间：可以为某些自动事件（例如，数据处理、计算任务等）设置到期时间，确保它们在规定的时间内完成。
业务规则的时间要求：有些流程中的任务或活动可能涉及到特定的时间要求，比如客户服务请求必须在24小时内响应，或者财务报表在每月结束之前必须生成并审批。

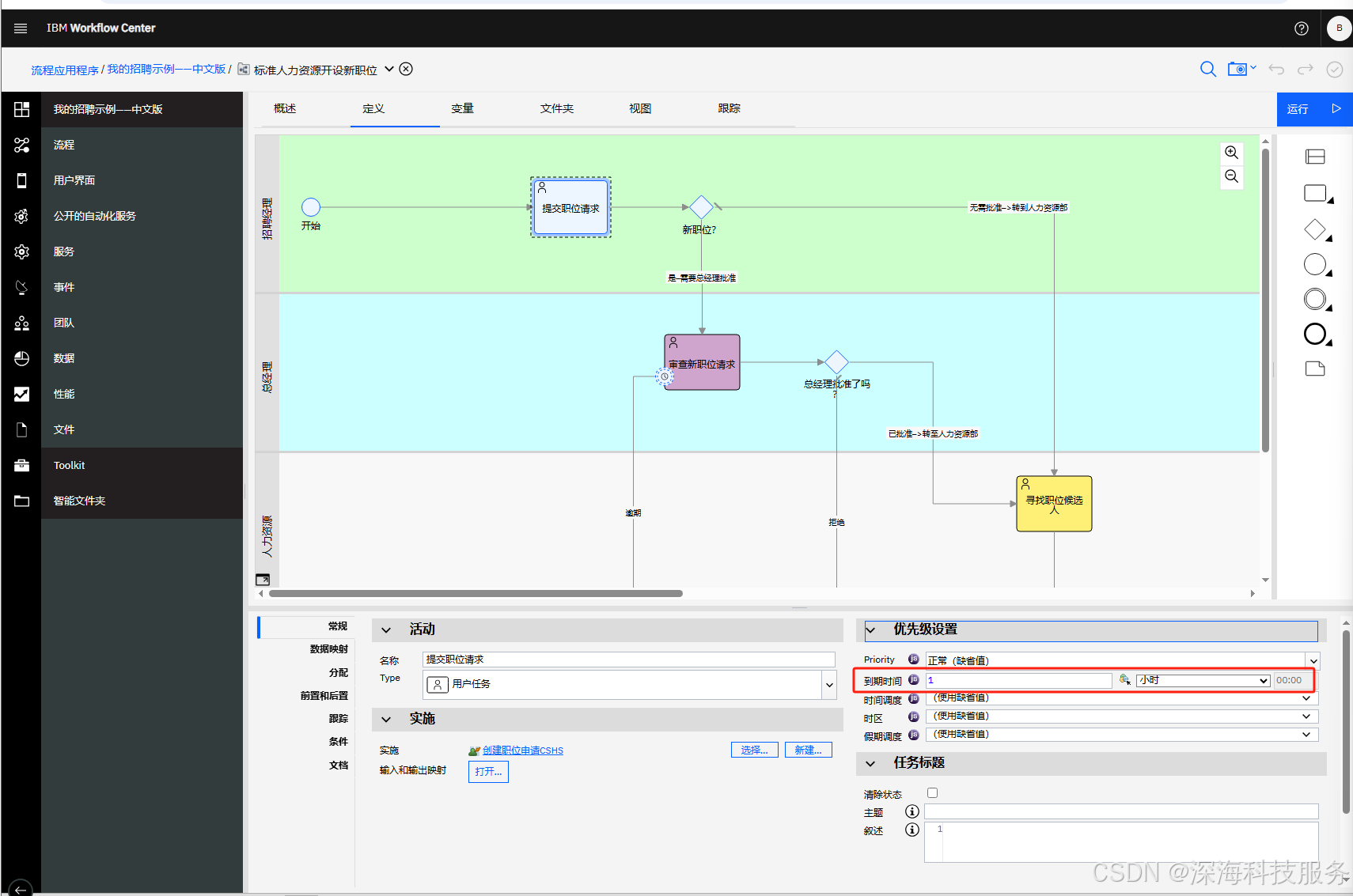

2. “到期时间”的设置

在 Process Designer 中，设置到期时间通常有以下两种方式：

固定到期时间：开发人员可以为任务、活动或事件指定一个固定的到期时间（例如：2025年5月7日下午5点）。这种方式用于有严格时间限制的任务。
相对到期时间：可以通过设置相对时间来定义到期时间。例如，可以设置“任务从开始时起48小时内必须完成”。这种方式常用于与流程的开始时间相关的任务，适合需要在一定时间范围内完成的业务场景。

设置过程：

在 Process Designer 中打开流程模型。
找到需要设置到期时间的任务或活动，点击进入设置界面。
在 Task 或 Activity 设置中，找到“到期时间”字段。
设置到期时间，可以是绝对时间（具体的日期和时间），也可以是相对时间（例如“开始时间后48小时”）。
保存设置并部署。

3. 到期时间与流程绩效的关系

设置 到期时间 对于流程绩效有着重要影响，主要体现在以下几个方面：

1) 优化流程响应时间

到期时间帮助确保流程能够在规定的时间范围内完成，从而提高了业务的响应速度。例如，客户服务请求如果设置了24小时内的到期时间，就能够有效地确保在规定时间内处理完客户的需求，提高客户满意度和服务质量。

提高客户体验：通过设定明确的时间限制，确保客户请求得到及时处理，可以增强客户的信任感和忠诚度。
及时响应：特别是在服务行业或金融行业，设置到期时间能够保证对客户的需求或投诉做出快速反应，避免延误带来的负面影响。

2) 任务分配与工作负载管理

在流程中，到期时间有助于自动化任务的分配和工作负载的平衡。如果某项任务接近到期时间且尚未完成，系统可以自动将任务重新分配给另一个具有空闲时间的用户，确保任务按时完成。

提高团队效率：通过合理设置任务的到期时间，可以帮助团队成员更好地安排时间、分配工作量。通过动态调整任务分配，避免部分任务被延误或忽略。
避免任务堆积：定期设置到期时间有助于避免任务堆积，提高团队整体的工作效率。

3) 风险控制

设定 到期时间 可以有效减少由于任务延误而带来的风险。无论是在客户服务、金融交易、还是合规性要求上，许多行业都有严格的时间规定。如果任务超时未完成，可能会面临客户流失、业务违规或法规处罚等风险。

合规性管理：许多业务流程具有合规性要求，例如审批流程必须在规定的时间内完成，否则可能导致违规。因此，设置到期时间能够帮助公司确保遵守相关的法律和行业规定。
及时解决问题：到期时间的设定可以促使团队更早发现并解决潜在问题，降低因延误而导致的风险。

4) 流程监控与优化

通过 到期时间 的设置，管理者可以更好地监控流程的执行情况，识别瓶颈和延误，并采取优化措施。

绩效指标：通过对到期时间的监控，可以创建关键绩效指标（KPIs），例如按时完成任务的比例、超时任务的数量等。通过这些数据，团队可以不断改进流程，提升整体效率。
优化流程瓶颈：如果某些任务经常超时，管理员可以根据这些数据来分析流程中的瓶颈，进一步优化流程设计，减少延误。

5) 自动化流程中的到期时间

在一些自动化流程中，到期时间可以帮助触发后续的自动化操作。例如，如果某个任务未在规定时间内完成，系统可以自动采取行动，如将任务重新分配给其他用户，或触发上级审批等。通过 到期时间 设置，可以在自动化流程中实现更高效的任务管理。

4. 到期时间与流程绩效监控的整合

到期时间 的设置不仅仅影响单一任务的完成时间，还可以与 流程绩效监控（例如通过 Business Performance Admin Console 或 Process Performance Dashboard）进行集成，形成对整个流程的全局性监控。具体方式如下：

超时任务监控：通过监控系统，可以实时追踪哪些任务接近超时或已经超时，自动生成报告，及时采取纠正措施。
任务绩效分析：基于到期时间的设定，可以生成与任务绩效相关的报告，分析任务的完成情况，如按时完成的比例、延误的原因、任务分配效率等，进一步优化流程。
流程瓶颈识别：通过到期时间的监控数据，可以识别出流程中的瓶颈和任务滞后的原因。管理员可以调整任务分配策略、改进流程设计，或者增加资源来解决这些瓶颈。

5. 示例应用场景

客户服务请求流程

假设在一个客户服务请求流程中，客户提交的每个问题或请求都有一个预定的处理时间（例如24小时内解决）。开发人员可以为该处理任务设置一个到期时间。如果客服人员未在规定的时间内处理请求，系统会自动提醒或者将任务转交给其他客服人员。

到期时间设置：假设到期时间是“客户请求提交后的24小时内”，系统会自动跟踪任务的执行，并在24小时后发送警告或提醒。
绩效监控：通过监控“按时解决的请求”和“超时请求”的比例，团队可以评估服务响应的效率，并调整工作流以提高客户满意度。

合同审批流程

在一个合同审批流程中，每个审批任务可能需要在48小时内完成，以确保合同签署不受延误。通过设置到期时间，团队可以确保每个环节都能够及时完成，避免延误签署。

到期时间设置：设置每个审批任务的到期时间，例如每个审批人必须在48小时内完成审批。
流程优化：通过监控哪些审批任务超时，团队可以识别出审批环节的瓶颈，改善审批流程。

总结

到期时间 在流程设计中起到了至关重要的作用，不仅帮助确保任务在规定的时间内完成，还能有效地控制流程的效率、性能和风险。通过合理设置到期时间，结合流程的绩效监控，企业能够确保流程按时、顺利地执行，提高业务的响应速度和客户满意度。

三、到期时间设置与绩效管理

到期时间（Due Date）在流程设计中的确是一个非常有效的工具，除了确保任务按时完成外，它在 流程绩效分析 和 个人工作绩效评估 中也扮演着至关重要的角色。通过设置明确的时间限制和跟踪任务完成的时间，可以更精准地评估流程中的每个环节以及个体员工的工作效率和质量。

到期时间与流程绩效的精准关联

通过合理的 到期时间 设置，企业可以准确监控每个任务的执行情况，从而为流程绩效分析提供宝贵的数据。这些数据不仅可以反映出整个流程的效率，还能帮助管理者评估每个环节、每个员工在流程中的表现。

1. 通过到期时间评估任务完成情况

每个任务或活动都被赋予一个明确的到期时间，管理者可以通过这些时间数据来判断任务是否按时完成、是否存在延误，进而分析任务执行的效率和瓶颈。例如：

按时完成的任务比例：如果任务在规定时间内完成，这通常意味着该任务的执行没有遇到问题。通过对比按时完成的任务比例，管理者可以得出流程的整体效率。
超时任务分析：如果某些任务未在规定时间内完成，这表明可能存在问题。管理者可以通过对超时任务进行分析，识别出流程中的瓶颈、工作负载不均衡或个别员工的执行问题。

通过这些数据，管理者不仅能够评估流程本身的效率，还能进一步了解每个任务执行者的工作绩效。

2. 个人工作绩效评估

将 到期时间 设置和 绩效评估 结合起来，能够更清晰地反映出员工在流程中的表现。例如：

按时完成率：如果某个员工经常能按时完成任务，说明他/她的工作效率较高，能够及时响应流程中的要求。
超时频率：如果某个员工经常未能按时完成任务，这可能意味着他/她在工作中遇到困难，或者工作负载过重。超时任务的频率可以作为衡量员工绩效的一个重要指标。
任务处理时间分析：如果任务的到期时间和实际完成时间之间的差距较大，可以进一步分析任务的处理速度。比如，如果某个员工常常延迟处理任务，管理者可以采取措施（如培训、调整工作负载等）来帮助员工提升效率。

3. 流程瓶颈识别与优化

通过对超时任务的跟踪，管理者还可以发现流程设计中的瓶颈。例如，如果某个特定任务或某些特定员工的任务总是出现延迟，那么就可能是该任务步骤本身存在问题，或是这些员工的工作负载过重，或是存在其他外部因素影响。

任务瓶颈：如果一个任务的到期时间经常无法按时完成，说明流程设计可能存在瓶颈。管理者可以基于这些数据调整流程步骤，简化任务或更好地分配任务。
员工工作负载不均：有时，某个员工的任务经常超时，可能是因为该员工的工作负载过高，或者其任务复杂度较大，导致完成时间不稳定。这时，可以通过分析到期时间和完成时间之间的差异，调整工作分配，保证每个员工的负载均衡。

4. 流程绩效的量化与报告

通过将 到期时间 和 任务完成情况 结合，企业可以生成量化的 绩效报告。例如：

绩效 KPI：例如“按时完成任务的百分比”或“超时任务数量”的KPI，可以作为流程绩效评估的核心指标。
个体绩效报告：通过分析员工任务的按时完成率、处理时间和超时情况，可以为每个员工生成一个 个体绩效报告，并与团队的整体绩效进行对比。这有助于评估员工在整个流程中的工作效率，并为绩效考核、奖励或改进措施提供依据。
流程健康监控：企业还可以基于 到期时间 生成整个流程的健康报告，显示流程中各个环节的执行情况。例如，某个环节的超时任务过多，可能意味着该环节存在优化空间，企业可以根据这些报告做出调整。

5. 实际应用场景

场景 1: 客户服务请求处理

假设某公司的客户服务流程中，所有的客户请求必须在24小时内完成处理。每个客服人员的任务都有明确的到期时间——例如，某个客户请求的处理必须在收到请求后24小时内完成。

工作绩效评估：通过跟踪每个客服人员的任务完成时间，管理者可以评估每个员工的工作效率。例如，如果某个员工的任务经常超时，可能意味着该员工需要额外的帮助或培训，或者该员工的工作负载需要重新分配。
团队整体绩效：公司可以监控整个客服团队的任务完成率和超时率，评估团队的整体绩效，并根据结果优化工作流程，如调整工作时间或增加人员。

场景 2: 合同审批流程

在一个合同审批流程中，每个审批步骤有明确的到期时间。例如，合同审批必须在3个工作日内完成。如果某个审批人未在规定时间内完成审批，系统会自动提醒或重新分配任务。

个体绩效：可以通过跟踪每个审批人的任务完成情况，评估他们的工作效率。如果某个审批人的任务经常超时，说明其效率可能较低，管理者可以根据数据采取适当的措施，如调整任务分配、提供支持或培训等。
优化流程：如果发现某个环节总是造成审批延迟，企业可以分析这个环节的瓶颈，进一步简化审批流程或优化资源配置。

场景 3: 财务报表生成

在财务流程中，每个报表生成任务都有明确的到期时间（例如，每月1号必须生成上个月的财务报表）。这些任务通常涉及多个人员和多个部门的协作，设置到期时间能有效确保任务按时完成。

任务绩效分析：通过到期时间，管理者可以监控每个团队成员是否按时完成报表的准备工作，分析各个环节的任务延误情况。
流程瓶颈：如果某个环节经常超时，可能是该环节的任务量过大或处理复杂度过高，企业可以根据这些数据调整流程结构，优化任务分配。

总结

通过设置到期时间，企业不仅能确保任务按时完成，还能够通过时间数据更加精准地分析和评估流程绩效和个人工作绩效。通过跟踪任务的完成情况、超时情况、和任务执行的时间差，企业能够更好地管理工作负载、优化流程、提升团队效率，并通过量化的数据帮助员工改进工作表现。这种方法将使企业能够更高效地管理业务流程，并提高整体的工作效率和质量。

四、BPM与BPD的关系

在 IBM Business Automation Workflow (BAW) 中，BPM（Business Process Management，业务流程管理）和 BPD（Business Process Definition，业务流程定义）是两个密切相关但概念上有所不同的术语。理解它们之间的关系对于成功地设计和管理流程非常重要。

1.BPM（业务流程管理）概述

BPM 是一种管理和优化业务流程的战略方法。它涉及通过分析、设计、建模、执行、监控和优化业务流程，以提高组织的效率、灵活性和合规性。BPM 旨在：

提高效率：通过自动化和优化流程，减少不必要的人工干预，提升工作效率。
增强灵活性：允许在变化的业务环境中快速调整流程。
实现透明度：通过监控和分析，提供流程的全面可视化。
确保合规性：确保流程符合组织的政策、标准以及外部法规。

BPM 主要关注于如何管理、控制和优化跨部门、跨系统的流程，以实现业务目标。BPM 的核心活动包括流程建模、执行、监控和优化。

2.BPD（业务流程定义）概述

BPD 是 BPM 实践中的一个重要组成部分，通常在 流程设计工具 中使用，如 IBM BAW 中的 Process Designer。BPD 是 BPMN（Business Process Model and Notation，业务流程建模符号）标准的实现，它是对业务流程的定义、描述和建模的具体方式。

简而言之，BPD 是通过可视化工具将业务流程具体化的过程，它定义了如何按照特定的业务规则和需求执行任务。BPD 是构建业务流程的框架，通常包括：

流程活动：每个任务或操作步骤（例如，审批、计算、通知等）。
流程流：活动之间的顺序和连接关系，确保流程按照既定顺序执行。
事件：触发或响应某个条件的事件，例如开始事件、结束事件、定时事件等。
网关：控制流程路径的选择，例如条件判断或并行执行。

BPD 是描述流程逻辑和结构的工具，它的设计结果可以直接转换为执行和监控的业务流程。

3.BPM 与 BPD 的关系

可以说，BPM 是一个管理策略，而 BPD 是执行该策略的工具之一。具体来说：

BPM 是整体战略，而 BPD 是具体的实现。
- BPM 涉及流程的管理、优化、控制等活动，涵盖了从流程的设计、建模到执行、监控、优化的整个生命周期。
- BPD 则是在 BPM 的框架下，帮助设计和定义具体的业务流程，使其能够在实际工作中得到执行。

如何从 BPD 到 BPM

BPD 作为设计的起点：
- 在 BAW 中，BPD 通过 Process Designer 工具进行建模。设计者可以根据业务需求定义具体的业务流程，包括各个任务、条件、事件等。
- BPD 是基于 BPMN（业务流程建模与符号化）标准的图形化表示，能够清晰地描述业务流程的所有活动和流程控制。
BPM 从 BPD 到执行和优化：
- 一旦 BPD 被创建并验证，它就可以被发布和部署到执行环境（例如，Process Server）中，开始实际运行。
- 在运行过程中，BPM 通过监控和分析执行过程，识别瓶颈或效率低下的环节，进行优化或调整。
- 此外，BPM 还包括对业务流程的 管理、控制 和优化，确保流程始终保持高效和合规。
从 BPD 到监控和报告：
- 当 BPD 被部署并执行时，BPM 工具提供对整个流程的监控和报告功能。通过 Process Portal 或 Business Performance Admin Console，管理员可以查看每个流程实例的运行状态、历史记录、执行时间、参与者等。
- 通过 BPM 监控，组织可以根据实际运行数据来优化 BPD，例如调整某些活动的顺序、资源分配，或者加入新的任务或检查点，以提高整体流程效率。

BPM 与 BPD 的互动

BPD 是 BPM 的核心组成部分，而 BPM 则利用 BPD 来控制和管理整个流程。BPD 设计得越好，BPM 的管理和优化就越容易。
在 BPM 的框架下，BPD 只是一个初步的设计，它必须与其他 BPM 组件（如任务管理、监控、分析、优化）协同工作，才能实现流程管理的整体效果。
BPD 设计的质量直接影响 BPM 的效率。如果 BPD 中的流程设计不合理，BPM 将无法有效地优化流程执行，可能会导致性能瓶颈或流程延误。因此，流程设计阶段的决策和调整至关重要。

4.举个例子：

假设我们有一个 客户支持流程，包括以下步骤：

客户提交支持请求（开始事件）。
支持团队接收请求并进行初步评估。
如果是紧急问题，直接解决；否则，分配给相应部门处理。
问题解决后，客户确认问题已解决（结束事件）。

BPD 的设计

在 Process Designer 中，设计师使用 BPD 工具创建一个符合该流程的 BPMN 图。
这个 BPD 定义了每个步骤的执行顺序、各个活动的条件和执行规则（例如，紧急问题的判断条件）。

BPM 的应用

一旦这个 BPD 被发布到执行环境，它就成为了 BPM 中的一个活跃流程。
BPM 负责在系统中调度和执行这个流程，确保每个步骤按时完成，并监控整个流程的执行情况。
如果在实际运行中发现某个环节经常延迟，BPM 会进行分析并报告出来，帮助优化流程设计。

5.总结

BPM（业务流程管理） 是管理和优化流程的战略和方法，涵盖了整个流程生命周期，包括设计、执行、监控和优化。
BPD（业务流程定义） 是在 BPM 实践中的工具，用于具体定义和建模业务流程，确保流程能够按照既定的规则和逻辑顺利执行。
BPM 通过 BPD 来定义流程的结构和行为，而 BPD 为 BPM 提供了执行和优化的基础。

两者相辅相成，BPM 提供了全局的流程管理框架，而 BPD 则是将这个框架落实到具体流程中的工具。简单来说：

Process APP 可以理解为整体的 BPM，它是一个包含多个流程、任务、规则等组件的框架，用于管理整个业务流程。
流程（在 Process APP 中新建的流程）则是具体的 BPD，它定义了业务流程的具体步骤、任务、事件、网关等，属于业务流程的具体实现。

所以，Process APP 是用来管理和组织多个流程的，而每个流程是具体的业务流程定义（BPD）。你可以将 Process APP 视为管理策略，而流程（BPD）则是实际的操作和执行。

重要提醒：最好将同类“流程”放在同一个Process APP中，例如：人力资源Process APP中创建多个相关流程（BPD）。

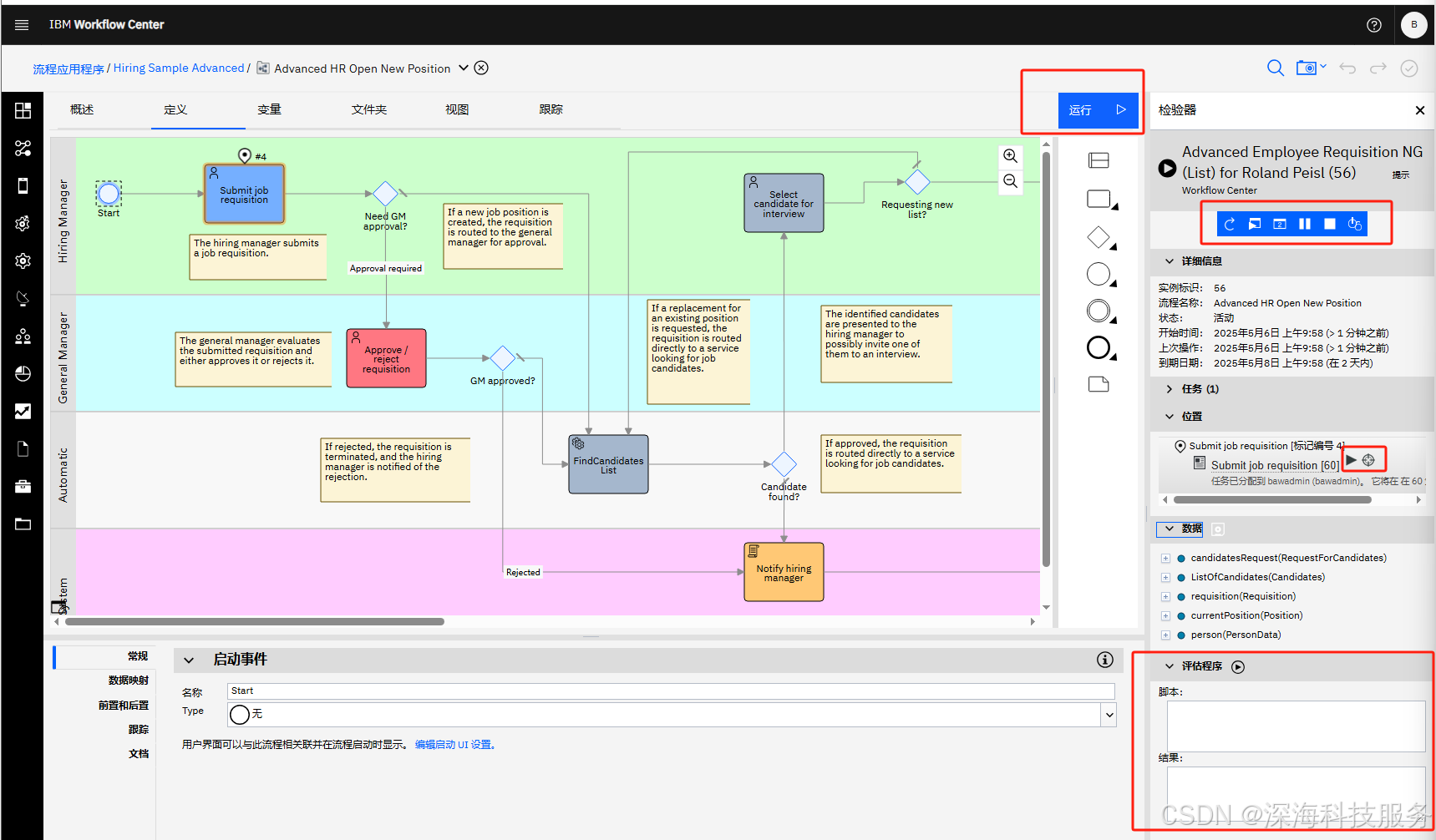

五、设计BPD时的“运行”

在 IBM Business Automation Workflow (BAW) 的 Process Designer 中，“运行”功能（Run Function）是一个非常重要的功能，它可以帮助你在设计 BPD（业务流程定义） 时，进行实时的模拟、调试和验证。通过运行功能，你可以在 开发环境 中快速验证和测试流程设计，确保流程按照预期的逻辑执行，并能够及时发现和修正潜在的问题。

1. “运行”功能概述

“运行”功能 主要用于在 Process Designer 中对你设计的流程进行即时执行。这通常用于调试、验证或进行流程模拟，帮助你理解流程如何在实际环境中运作。通过运行功能，你可以：

在设计阶段直接模拟流程执行，验证流程中的任务、事件、条件等是否按预期工作。
通过调试模式，查看流程的执行路径和状态，帮助你发现设计中的潜在问题或优化空间。
在不需要正式发布的情况下，快速检验修改后的流程设计是否符合业务需求。

2. “运行”功能的具体应用

1) 模拟和调试流程执行

当你在 Process Designer 中创建或修改一个 BPD 时，你可以通过 “运行” 功能模拟这个流程的执行。这通常用于：

验证流程逻辑：确保流程的各个任务、事件、网关等能够正确按顺序触发，并符合设计要求。
调试任务或活动：在流程中加入一些测试数据并运行，查看任务是否能够成功完成，检查执行路径是否正确。

例如，如果你设计了一个客户服务流程，其中包含多个审批和任务分配的步骤，使用 “运行”功能 你可以模拟流程执行，确保每个任务都能顺利进行，特别是那些依赖条件判断的任务。

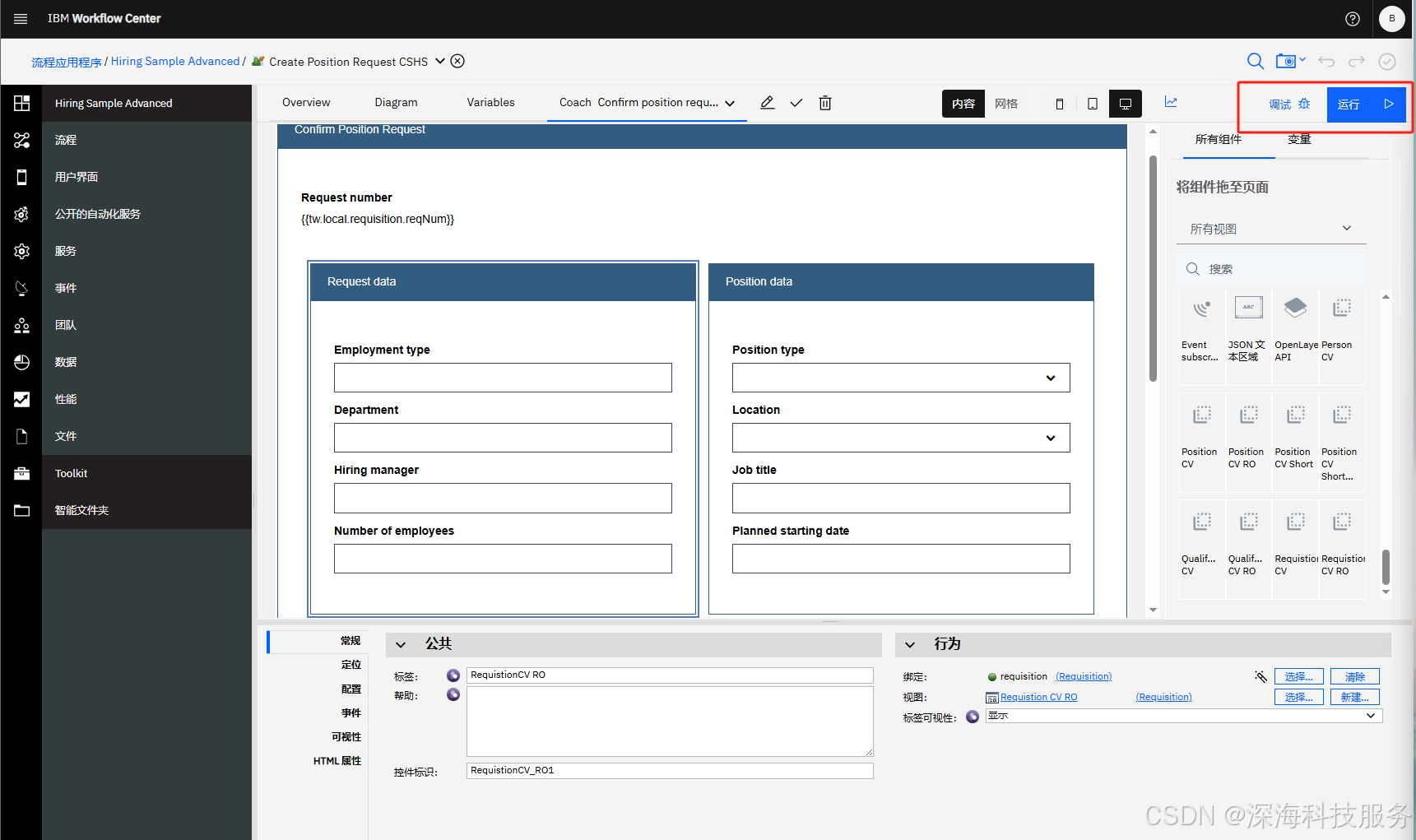

2) 测试和验证用户任务

运行功能 也可以用于验证 用户任务。例如，在一个审批流程中，你可能需要验证以下内容：

用户任务是否能按预期分配给正确的人员。
用户任务是否在正确的时间触发。
用户是否能够成功完成任务并将其推进到下一个流程步骤。

通过运行功能，流程中的用户任务可以即时执行，并且你可以通过模拟用户的交互来测试其正确性。

3) 执行特定流程路径

在设计复杂的流程时，可能存在多个条件分支、并行流程等复杂结构。通过 “运行”功能，你可以：

测试不同路径：模拟流程在不同条件下的执行路径。例如，流程中有条件判断，根据某个变量的值决定是执行A路径还是B路径，使用运行功能可以分别测试每条路径的执行情况。
并行流程执行：检查并行任务是否能正确并发执行，确保资源和任务的分配合理。

4) 自动化任务调度和执行

除了手动运行流程，“运行”功能 还可以模拟自动化的任务调度。例如：

在定时或周期性任务的设计中，你可以通过运行功能来验证任务是否能够在设定时间自动触发并正确执行。
在流程中设置的定时事件（如定时器、延迟）可以通过运行功能验证它们是否按预定的时间触发。

5) 测试和验证异常处理

业务流程设计中，可能会涉及到一些异常处理，如任务超时、错误恢复机制等。使用 “运行”功能，你可以：

测试异常流程：通过模拟不同的异常场景（如任务失败、超时等），查看流程是否能够正确进入错误处理路径。
验证错误通知机制：确保当流程中的某个任务失败时，系统能正确发出通知，并进入相应的错误处理状态。

3. 如何使用“运行”功能

启动流程模拟：
- 在 Process Designer 中打开你的 BPD，点击 “运行” 按钮。
- 选择要模拟的流程实例，通常可以选择单个任务、子流程或整个业务流程。
- 可以选择 模拟任务数据，以便为流程提供必要的输入参数。
- 启动流程，系统会按照定义的流程步骤执行任务。
调试与查看日志：
- 在运行过程中，你可以打开 日志窗口 来查看流程执行的详细日志。
- 可以通过日志查看流程执行的每一个环节，检查任务是否按时完成，是否触发了预期的事件。
- 你还可以在调试模式下手动控制流程的暂停、继续、回退等，来测试不同的业务场景。
调试任务和任务状态：
- 在流程执行过程中，选择某个任务，你可以查看该任务的详细信息，分析任务执行的状态（如是否被成功执行，是否出现错误等）。
- 如果某个任务需要用户干预，你可以模拟用户在任务中的操作，验证流程是否能够顺利进行。
