WebSphere Application Server（WAS）8.5.5教程第六讲

续前篇！

Service Integration Bus（简称 SIB，集成服务总线）是 WebSphere Application Server (WAS) 提供的一套高可用、事务性、异步消息传输机制，是 IBM BAW、BPM、ODM、ESB 等产品通信的底层支撑系统之一。

一、什么是 Service Integration Bus（SIB）？

SIB （服务集成总线）是 WebSphere 的内部消息传递框架，可以用来在应用之间可靠地传递消息，类似 IBM MQ 但内嵌于 WAS：

特性	说明
支持 JMS 1.1	兼容 JMS API，可与 MDB、消息驱动流程集成
不依赖外部 MQ	内置消息总线，无需额外安装 IBM MQ
支持事务	与 WAS 的事务管理器集成
高可用	可配合集群使用，支持消息持久化、失败恢复

二、SIB 组件结构

组件	作用
Service Integration Bus (总线)	消息传输逻辑抽象实体
Bus Member（成员）	实际处理消息的 WebSphere Server
消息引擎（Messaging Engine）	真正负责消息收发、持久化的组件，绑定到服务器
Destination（目的地）	消息接收者，类似于队列/主题
消息链路（Link）	用于在不同 Bus 或 Server 间通信
SIB 服务（SIB Service）	提供运行支撑，例如存储、传输管理

三、BAW 中 SIB 的典型使用场景

功能模块	用途	背后 SIB 支持
UCA（调度器）	定时/延迟触发流程	使用 JMS 消息触发
REST 或 WebService 异步调用	请求排队	通过 SIB 中转
事件监听、业务规则通知	异步传递消息	使用 SIB 队列
流程消息事件中间状态管理	持久消息引擎	SIB 存储

四、SIB 配置步骤详解

以下在 WebSphere 控制台中完成：

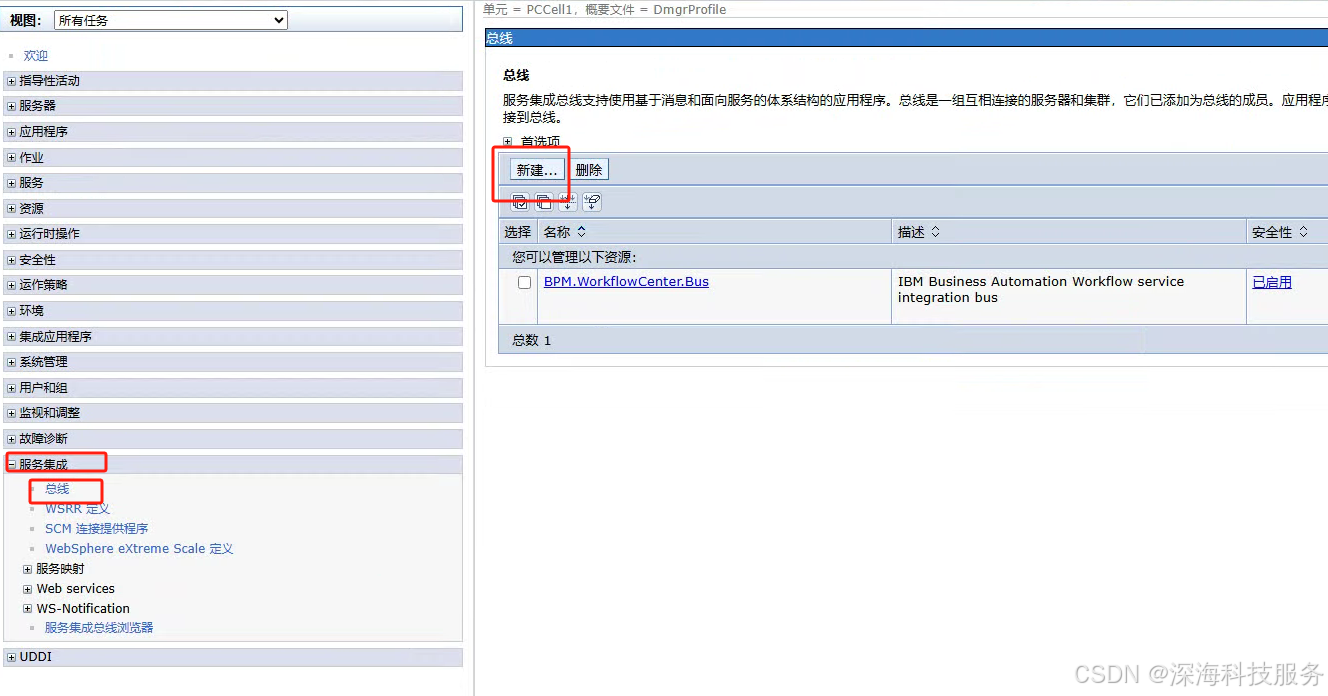

1. 创建 Service Integration Bus

路径：
服务集成➝ 总结 ➝ 新建

配置项：

• 总线名称：例如 BAW_Bus

• 事务日志持久化：建议启用（需 JDBC 数据源）

• 高可用消息：建议启用（如为集群部署）

2. 添加 Bus 成员（即服务器）

路径：
总线 ➝ BAW_Bus ➝ [成员] ➝ 添加

配置项：

• 选择绑定的服务器或集群节点

• 消息引擎名称（如：BAW_MessagingEngine）

• 存储机制：

  • 文件存储（默认，适合测试）

  • 数据库存储（推荐，需配置 JDBC 数据源）

3. 配置持久化存储（建议使用数据库）

路径：
服务器 ➝ SIB 服务 ➝ 持久存储配置

配置项：

• 类型：数据源

• 数据源：选择已配置的 JDBC（如 BPMDB）

• 表自动创建：可启用，或提前手动建表

4. 创建目的地（Destination）

路径：
Buses ➝ BAW_Bus ➝ [目的地] ➝ 创建

配置项：

• 类型：队列 or 发布/订阅

• 名称：例如 UCAQueue

• 分配目标：指定哪个成员使用该目的地

5. JMS 配置（供 Java、MDB 使用）

路径：
资源 ➝ JMS ➝ 队列连接工厂 / 队列 ➝ 新建

配置项：

• JNDI 名称：供应用程序查找（如 jms/BAWQueueCF）

• 目标总线：选择 BAW_Bus

• 目的地类型：Queue 或 Topic

• 安全、事务支持：根据需要开启

五、BAW 中常见的 SIB 相关条目

路径：
服务器 ➝ WebSphere Application Server ➝ 消息传递引擎

可查看：

• 消息引擎名称及状态

• 入站传输（Inbound Transport Chain）

• 消息队列是否正常激活



常见问题与排查

问题	原因	解决方案
消息未触发流程	消息引擎未启动 / 队列未绑定	检查 Messaging Engine 状态和 UCA 队列
持久消息丢失	没有使用数据库存储	配置 JDBC 存储，并检查数据源
队列连接失败	JMS 连接工厂错误	检查 JNDI 名称是否一致
多节点部署消息不通	没有配置消息链路	在 Buses 中创建内部 Link

最佳实践总结

操作	建议
消息引擎持久化	使用数据库而非文件
总线命名	与 BAW 版本或功能关联，如 BPM85_Bus
监控机制	开启消息引擎状态监控和 SIB 日志
性能调优	根据消息量调整持久化批量大小、队列线程池
失败恢复	配合 HA 架构部署集群，提高稳定性
