WebSphere Application Server（WAS）8.5.5教程第十三讲:JMS

一、JMS

JMS（Java Message Service）是 Java 平台中的一种消息通信标准，它允许应用程序之间通过消息进行异步通信，是 企业级集成和松耦合架构中常用的技术。

1、JMS 的核心概念

1. 消息模型

JMS 定义了两种消息模型：

（1）点对点（Point-to-Point, P2P）

• 使用 Queue（队列） 实现消息传递。

• 特点：

  • 一个消息只能被一个消费者接收。

  • 有发送者（Sender）、接收者（Receiver）、队列（Queue）。

  • 常用于任务分发，如打印任务、订单处理队列等。

（2）发布/订阅（Publish/Subscribe, Pub/Sub）

• 使用 Topic（主题）。

• 特点：

  • 一个消息可以被多个订阅者接收。

  • 有发布者（Publisher）、订阅者（Subscriber）、主题（Topic）。

  • 常用于广播通知，如股票行情、新闻推送等。

2. JMS 元素

元素	说明
ConnectionFactory	创建连接对象的工厂，WAS 中由管理员配置
Destination	消息目的地，Queue 或 Topic
Connection	与消息服务器的连接
Session	通过连接创建的会话，线程不安全，一般每个线程一个
MessageProducer	消息发送者，用于发送消息
MessageConsumer	消息接收者
Message	消息对象，如 TextMessage、ObjectMessage、MapMessage 等

2、JMS 消息类型

类型	用途说明
TextMessage	发送字符串消息（如 JSON、XML）
ObjectMessage	发送 Java 序列化对象
BytesMessage	发送字节流
MapMessage	键值对形式的数据结构
StreamMessage	基于数据流的消息

3、JMS 与 WebSphere Application Server（WAS）的关系

WAS 内置对 JMS 的支持，允许配置和管理消息服务器、队列、主题等，主要用于：

• 企业应用异步解耦

• 消息驱动 Bean（MDB）处理异步逻辑

• 和 WebSphere MQ、ActiveMQ、SIB 等整合

在 WAS 中配置 JMS：

路径：资源 → JMS → 队列连接工厂 / 队列 / 主题 / 激活规范

配置步骤：

1. 创建连接工厂（Connection Factory）

2. 创建目标（Queue 或 Topic）

3. 创建激活规范（用于 MDB）

4. 绑定 JNDI 名称，供应用查找使用

4、JMS 编程模型（Java 代码示例）

Context ctx = new InitialContext();
ConnectionFactory factory = (ConnectionFactory) ctx.lookup("jms/ConnectionFactory");
Queue queue = (Queue) ctx.lookup("jms/Queue");

Connection conn = factory.createConnection();
Session session = conn.createSession(false, Session.AUTO_ACKNOWLEDGE);
MessageProducer producer = session.createProducer(queue);

TextMessage message = session.createTextMessage("Hello JMS!");
producer.send(message);

5、与 IBM BAW 的整合

IBM BAW 通过 Service Integration Bus (SIBus) 内部集成了 JMS 实现，可以让流程或服务异步：

• 发送消息给外部系统（如调用 MQ）

• 监听消息队列并启动流程

• 与 MDB 协同处理业务逻辑

BAW 中相关的集成点有：

• 异步消息发送服务

• JMS 触发器

• SIB 消息引擎配置

6、JMS 应用场景

场景	说明
订单处理异步入库	系统接收订单立即返回响应，入库任务通过 JMS 异步处理
系统日志异步写入	系统日志通过 JMS 分发给日志服务处理
支付系统通知	支付完成消息发送到多个系统（发货、积分、短信）
消息驱动工作流触发	外部系统将消息发到 BAW 队列，由流程自动处理

7、与 Kafka 的比较

特性	JMS（如 MQ、ActiveMQ）	Kafka
标准	Java EE 标准	Kafka 专有
消息模型	P2P 和 Pub/Sub	类似 Pub/Sub
持久性	高	高（基于日志存储）
性能	中	极高
事务支持	好	较弱（需单独设置）
应用场景	企业应用、流程驱动	大数据、日志收集、实时分析

好的，我们继续深入讲解 JMS，重点在实际 WAS 配置 + Java 应用使用 + 和 BAW 结合的场景，分为以下几个部分：

8、JMS 在 WAS 中的配置实操示范

WAS（WebSphere Application Server）支持通过管理控制台配置 JMS 资源，通常用于集成 IBM MQ、ActiveMQ 或 WebSphere 内部的 SIB（Service Integration Bus）。下面以配置 内建 SIB JMS 队列 为例。

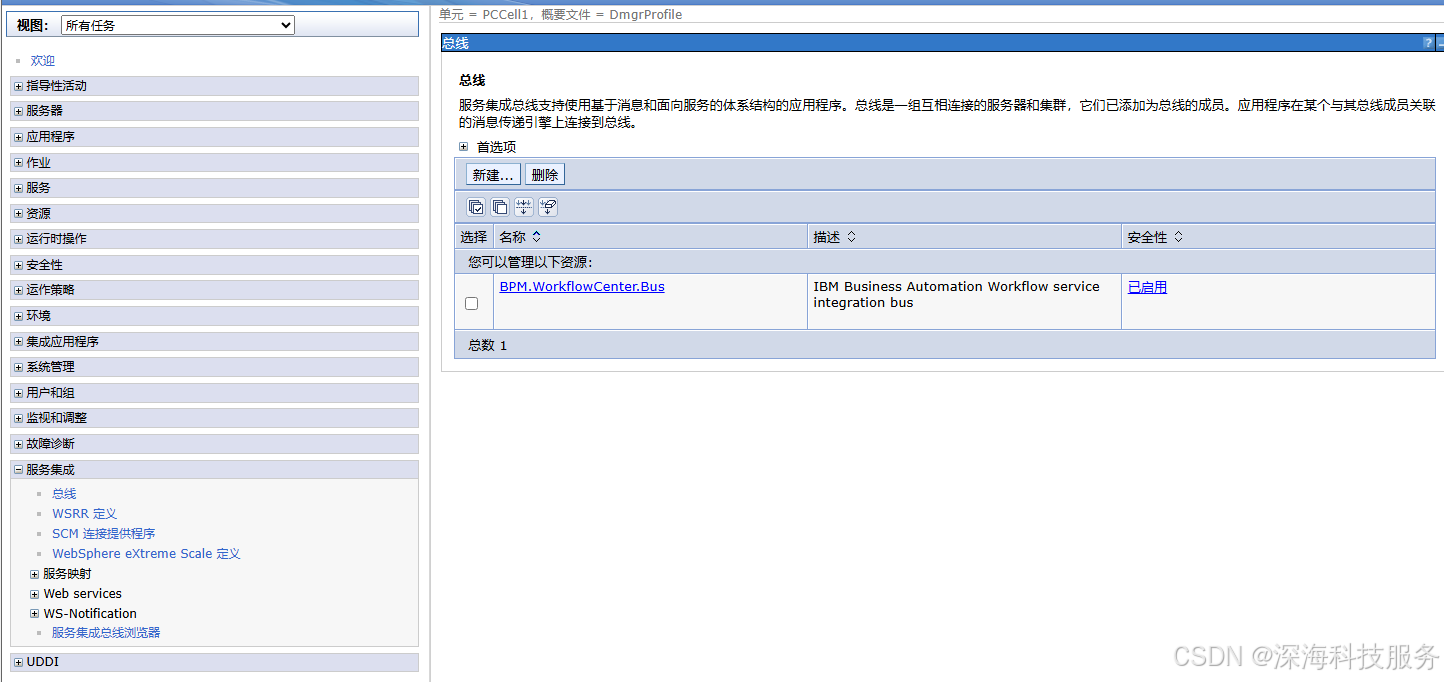

1. 启用服务集成总线（SIBus）

• 进入 WAS 控制台

• 路径：服务集成 > 总线 > 创建

  • 名称：SIBBus1

  • 保持默认设置



2. 创建消息引擎

• 路径：服务集成 > 总线 > SIBBus1 > 代理（Messaging Engine）

  • 添加一个代理，选择你的节点

  • 选择持久化消息存储位置（文件系统或数据库）

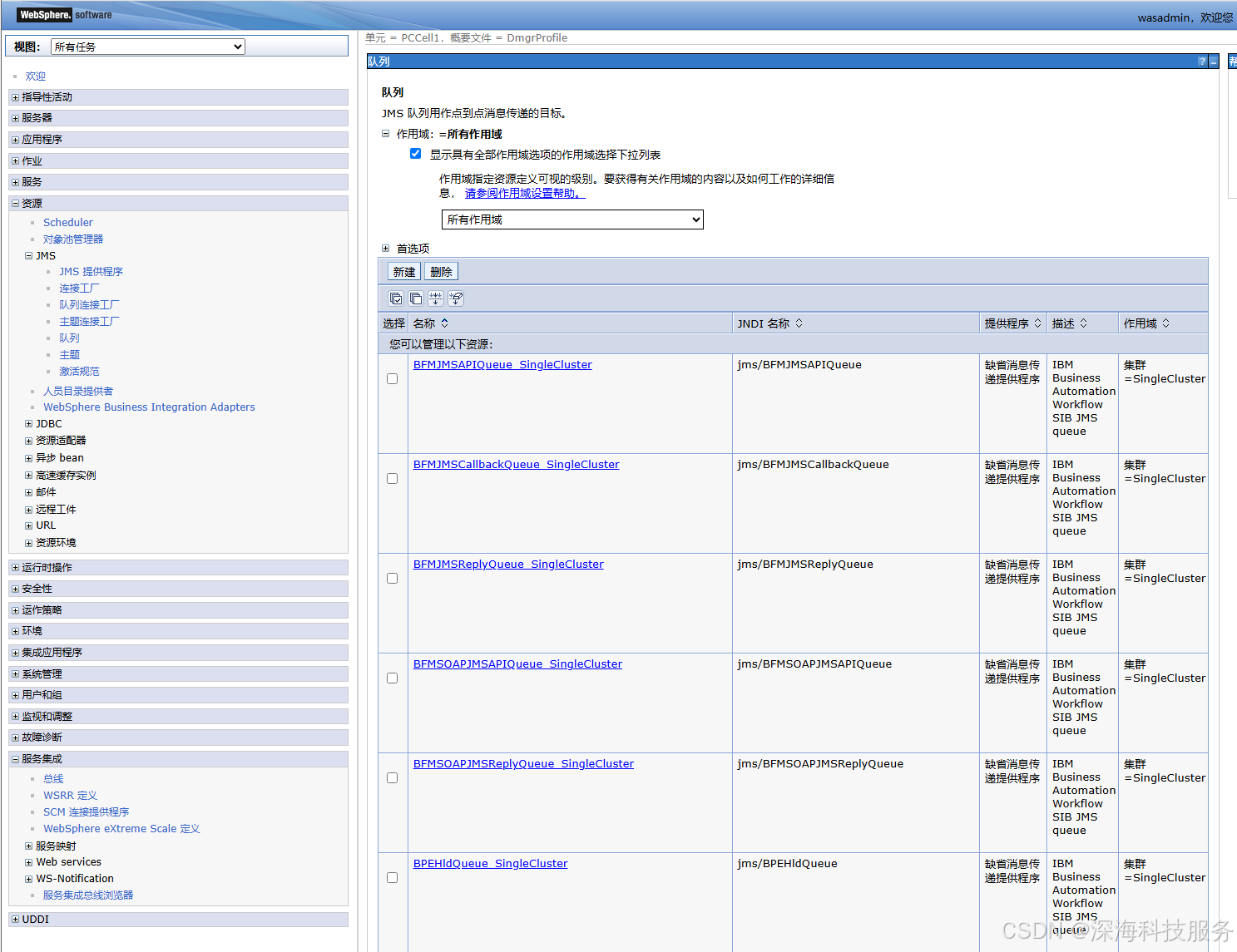

3. 创建 JMS 目的地

• 路径：资源 > JMS > 队列

  • 队列名称：MyQueue

  • JNDI 名称：jms/MyQueue

  • 关联 SIB 总线和消息引擎

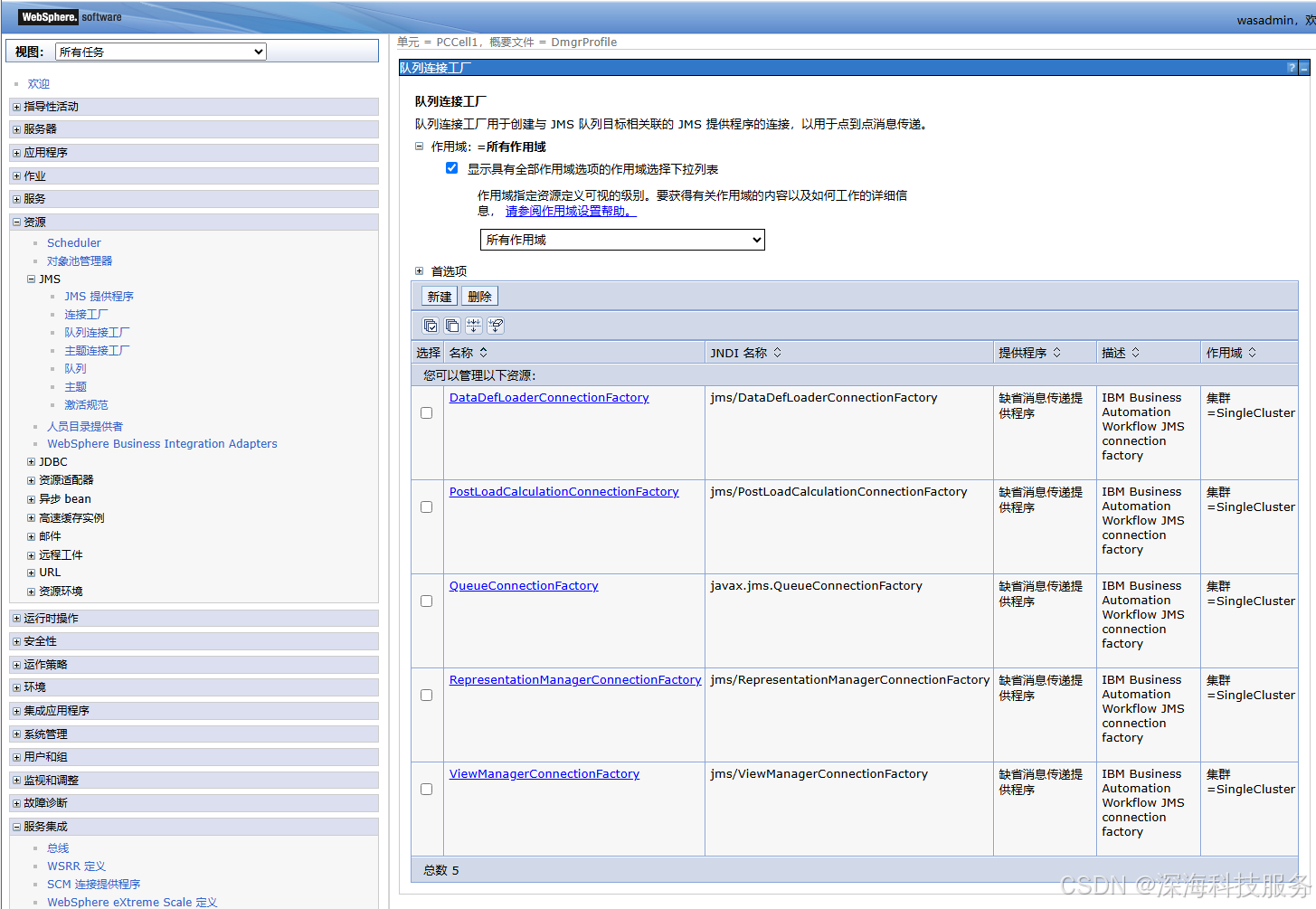

4. 创建 JMS 连接工厂

• 路径：资源 > JMS > 队列连接工厂

  • 名称：MyQueueCF

  • JNDI 名称：jms/MyQueueCF

  • 选择同一个总线

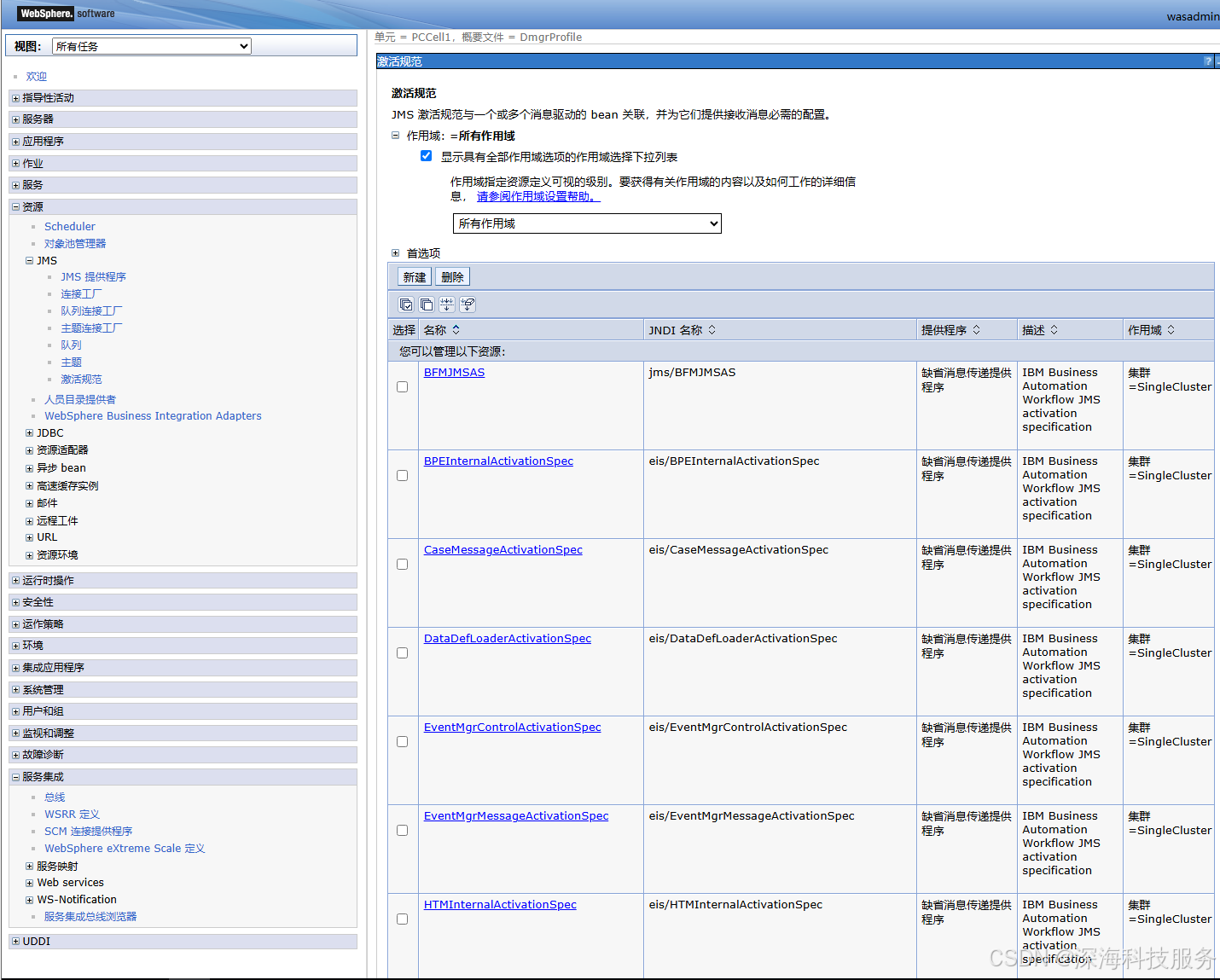

5. 创建激活规范（用于 MDB）

• 路径：资源 > JMS > 激活规范

  • 名称：MyQueueAS

  • JNDI 名称：eis/MyQueueAS

  • 选择 SIB 总线和队列



9、Java 应用中使用 JMS（示例代码）

使用 WAS 中的资源，我们可以在 Java EE 或 Spring 应用中使用 JMS 发送和接收消息。

1. 发送消息

@Resource(name = "jms/MyQueueCF")
private ConnectionFactory connectionFactory;

@Resource(name = "jms/MyQueue")
private Queue queue;

public void sendMessage(String msgContent) {
    try (Connection conn = connectionFactory.createConnection();
         Session session = conn.createSession(false, Session.AUTO_ACKNOWLEDGE);
         MessageProducer producer = session.createProducer(queue)) {

        TextMessage msg = session.createTextMessage(msgContent);
        producer.send(msg);
    } catch (JMSException e) {
        e.printStackTrace();
    }
}

2. 接收消息（同步方式）

public void receiveMessage() {
    try (Connection conn = connectionFactory.createConnection();
         Session session = conn.createSession(false, Session.AUTO_ACKNOWLEDGE);
         MessageConsumer consumer = session.createConsumer(queue)) {

        conn.start();
        Message message = consumer.receive(10000); // 10秒超时

        if (message instanceof TextMessage) {
            System.out.println("Received: " + ((TextMessage) message).getText());
        }
    } catch (JMSException e) {
        e.printStackTrace();
    }
}

10、结合 BAW 使用 JMS 的方式

场景 1：BAW 流程结束时发送 JMS 消息

• 在 BAW 的集成服务中使用 Java 组件 或 Web Service 调用上面的消息发送逻辑

• 示例用途：流程结束后发送消息通知财务系统入账

场景 2：通过 JMS 触发 BAW 流程

• 在 WAS 中配置 MDB（Message-Driven Bean）监听队列

• 接收到消息后调用 BAW REST API 启动流程或处理任务

11、集成建议与注意事项

建议	说明
推荐使用 JNDI 绑定	避免硬编码队列名称与工厂名称
启用持久化存储	防止消息丢失
使用 MDB 消费	保证异步高并发处理能力
配置死信队列	捕捉处理失败的消息
开启连接池	提高性能（WAS 中默认启用）

12、补充：JMS 与 Spring Boot 集成

如果你使用的是 Spring Boot + WAS/JMS，可以通过如下方式配置：

spring:
  jms:
    jndi-name: java:comp/env/jms/MyQueueCF

使用 Spring JmsTemplate：

@Autowired
private JmsTemplate jmsTemplate;

public void send(String message) {
    jmsTemplate.convertAndSend("jms/MyQueue", message);
}

二、BAW 调用 JMS 的集成流程样例

下面是一个完整的 IBM BAW 调用 JMS 的集成流程样例，包括：

• BAW 流程建模

• WAS 中 JMS 配置

• Java 服务集成实现

• 流程与服务的连接

• 测试和验证方法

1、业务场景描述

流程名称：发送消息流程（SendJMSMessageProcess）

目标：业务流程中调用一个 Java 集成服务，向指定 JMS 队列发送消息，消息将由下游系统消费。

2、WAS 中配置 JMS（使用内建 SIB）

1. 创建服务集成总线（SIB）

• 控制台路径：服务集成 > 总线 > 新建

  • 名称：BAWBus

2. 创建消息引擎（消息代理）

• 绑定节点/服务器，用于运行 SIBus 代理

3. 创建队列目的地

• 控制台路径：资源 > JMS > 队列

  • 队列名称：MyQueue

  • JNDI：jms/MyQueue

  • 指定 SIBus、代理名称

4. 创建连接工厂

• 路径：资源 > JMS > 队列连接工厂

  • 名称：MyQueueCF

  • JNDI：jms/MyQueueCF

  • 同样绑定 SIBus

3、开发 Java 集成服务（调用 JMS）

1. Java 代码（Maven 项目）

import javax.annotation.Resource;
import javax.jms.*;
import javax.naming.InitialContext;

public class JMSSender {
    @Resource(name = "jms/MyQueueCF")
    private ConnectionFactory connectionFactory;

    @Resource(name = "jms/MyQueue")
    private Queue queue;

    public void sendMessage(String content) throws Exception {
        try (Connection connection = connectionFactory.createConnection();
             Session session = connection.createSession(false, Session.AUTO_ACKNOWLEDGE)) {

            MessageProducer producer = session.createProducer(queue);
            TextMessage message = session.createTextMessage(content);
            producer.send(message);
        }
    }
}

打包成 JAR 后部署到 BAW 支持的 classpath（例如共享库），或者封装为 EJB/JAX 服务。

4、BAW 中配置服务并建模

1. 在 Process Designer 中创建服务

• 类型：集成服务（Java Integration Service）

• 输入参数：messageContent（String）

• 实现方式：调用 JMSSender.sendMessage(messageContent)

2. 创建业务流程

• 添加一个用户任务输入参数

• 调用上述集成服务节点发送消息

• 添加结束事件

3. 配置绑定与依赖

• 确保 WAS 的 classloader 包含 JMS Java 逻辑类

• BAW 配置服务绑定至 JNDI 名称（WAS 控制台设置或 Server.xml）

5、测试方案

方法 1：在 BAW 流程中输入一条消息 → 队列中收到消息

• 使用 BAW Process Portal 启动流程，输入消息文本

• 使用 JMS 客户端（如 WebSphere MQ Explorer）监听队列

方法 2：配置 MDB 消费并打印日志

@MessageDriven(activationConfig = {
    @ActivationConfigProperty(propertyName = "destinationLookup", propertyValue = "jms/MyQueue"),
    @ActivationConfigProperty(propertyName = "destinationType", propertyValue = "javax.jms.Queue")
})
public class MessageConsumerMDB implements MessageListener {
    public void onMessage(Message message) {
        if (message instanceof TextMessage) {
            try {
                System.out.println("Received: " + ((TextMessage) message).getText());
            } catch (JMSException e) { e.printStackTrace(); }
        }
    }
}

6、部署与验证说明文档（概要）

步骤	内容
第一步	在 WAS 创建 SIB、队列、工厂资源
第二步	编写 Java 类并部署至共享库或包装成 EJB
第三步	在 BAW 创建集成服务并建模流程
第四步	使用 Process Portal 发起流程测试
第五步	验证队列中是否收到消息，或通过 MDB 输出日志

7、BPMN 流程模板

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"
             xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             xmlns:tns="http://example.com/bpmn"
             targetNamespace="http://example.com/bpmn">

  <process id="SendJMSMessageProcess" name="发送JMS消息流程" isExecutable="true">

    <startEvent id="StartEvent_1" name="开始"/>

    <userTask id="UserTask_Input" name="输入消息内容">
      <incoming>Flow_1</incoming>
      <outgoing>Flow_2</outgoing>
    </userTask>

    <sequenceFlow id="Flow_1" sourceRef="StartEvent_1" targetRef="UserTask_Input"/>

    <serviceTask id="ServiceTask_SendJMS" name="发送JMS消息">
      <extensionElements>
        <!-- 实现细节，如Java实现类绑定或调用的集成服务名 -->
      </extensionElements>
      <incoming>Flow_2</incoming>
      <outgoing>Flow_3</outgoing>
    </serviceTask>

    <sequenceFlow id="Flow_2" sourceRef="UserTask_Input" targetRef="ServiceTask_SendJMS"/>

    <endEvent id="EndEvent_1" name="结束"/>

    <sequenceFlow id="Flow_3" sourceRef="ServiceTask_SendJMS" targetRef="EndEvent_1"/>

  </process>

  <bpmndi:BPMNDiagram id="BPMNDiagram_SendJMS">
    <bpmndi:BPMNPlane id="BPMNPlane_SendJMS" bpmnElement="SendJMSMessageProcess">
      <!-- 图形布局信息略，可由 BAW Process Designer 自动生成 -->
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>

</definitions>

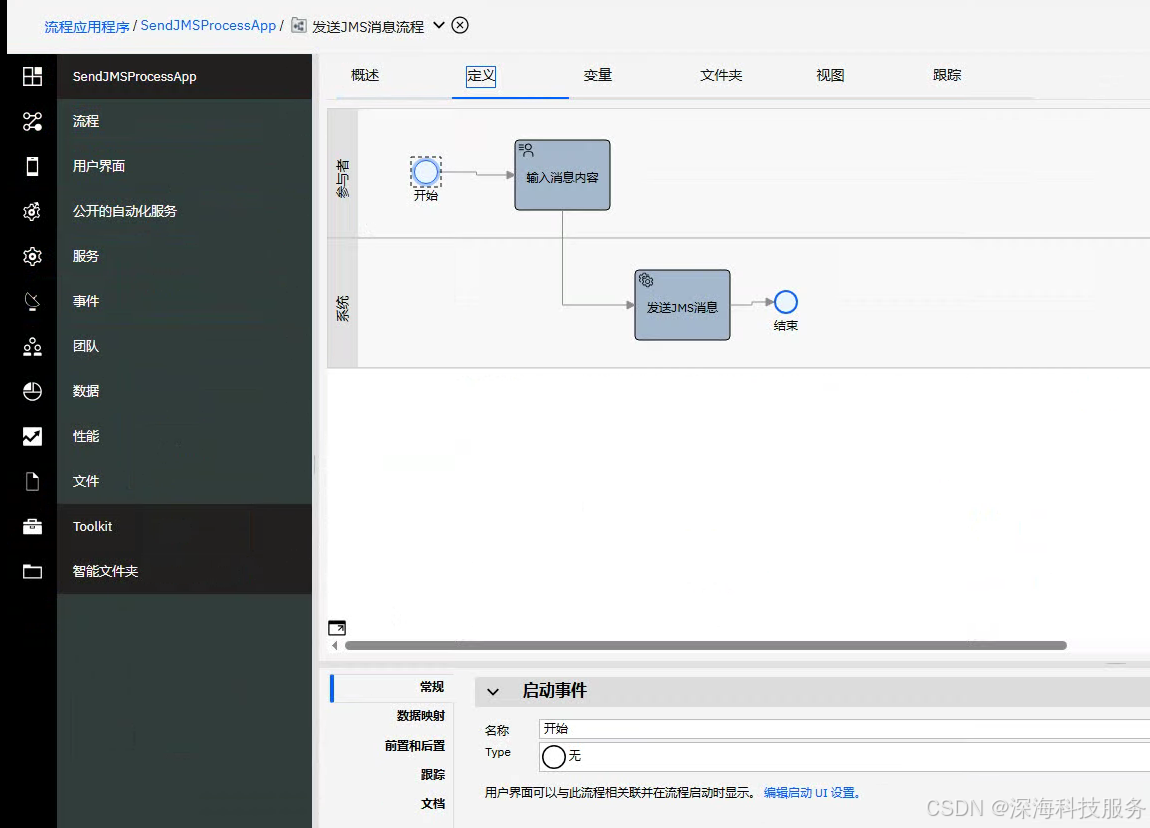

上面是一个基础的 BPMN 流程模板，名为 发送JMS消息流程（SendJMSMessageProcess）。该流程包括：

• 开始事件

• 用户任务：输入消息内容

• 服务任务：发送 JMS 消息（将绑定集成服务）

• 结束事件

你可以将该模板导入 IBM BAW Process Designer（或转换为 .twx 文件进行导入）。

三、BAW中调用JMS服务并推送审批提醒至企业微信示例

1、场景说明

在企业的流程自动化系统中，审批流程的每个节点希望在完成后自动发送审批通知至企业微信（或其他 IM 工具），提醒下一个处理人或相关人员。此通知通过 JMS 中间件推送到消息服务网关，然后转发到企业微信。

2、流程模型设计（BPMN）

流程名：SendJMSMessageProcess
核心结构：

1. 开始节点（Start）

2. 用户任务（User Task: 填写审批信息）

3. 系统服务任务（Service Task: 调用 JMS 推送消息）

4. 结束节点（End）

3、输入输出变量配置（流程级）

在 BAW 的流程设计器中，为流程添加以下变量：

变量名	类型	用途	输入/输出
messageContent	String	审批通知消息内容	输入
jmsStatus	String	JMS 推送成功/失败的状态	输出

4、服务绑定（服务任务）

服务任务名称：Send JMS to WeChat

服务类型：

• 类型：集成服务

• 实现方式：调用 Java 组件或 Java 集成服务

接口参数定义：

参数名	类型	方向
messageContent	String	输入
jmsStatus	String	输出

绑定服务实现（方法 1：Java 组件）：

假设已创建 Java 类：

package com.example.jms;

import javax.jms.*;
import javax.naming.*;

public class WeChatJMSPublisher {
    public String sendMessage(String messageContent) throws Exception {
        InitialContext ctx = new InitialContext();
        QueueConnectionFactory factory = (QueueConnectionFactory) ctx.lookup("jms/WeChatConnectionFactory");
        Queue queue = (Queue) ctx.lookup("jms/WeChatQueue");

        QueueConnection conn = factory.createQueueConnection();
        QueueSession session = conn.createQueueSession(false, Session.AUTO_ACKNOWLEDGE);
        QueueSender sender = session.createSender(queue);

        TextMessage message = session.createTextMessage();
        message.setText(messageContent);
        sender.send(message);

        sender.close();
        session.close();
        conn.close();

        return "SUCCESS";
    }
}

绑定方法可通过 Java 集成服务或 EJB 服务引用该类。

5、WAS JMS 配置说明

1.JMS 连接工厂：

• 名称：jms/WeChatConnectionFactory

• 类型：QueueConnectionFactory

• 提供者类型：默认 SIBus 或外部 MQ 提供者

2.目标目的地（Destination）：

• 名称：jms/WeChatQueue

• 类型：Queue

3.JNDI 映射：确保在 WAS 中配置了 JNDI 名称和绑定。

6、企业微信 Webhook 示例

发送格式为：

{
  "msgtype": "text",
  "text": {
    "content": "【审批提醒】张三已完成任务：请李四审批。"
  }
}

 如果 JMS 后端是一个支持 HTTP 网关服务（如 Spring Boot + Webhook 转发），则可按如下方式进行后续推送。

7、流程使用示例

用户在用户任务节点填写如下信息：

• 审批内容：任务123审批通过，请处理下一个步骤。

提交后进入服务任务节点，调用 JMS 发送内容到 jms/WeChatQueue，由监听器转发至微信。

8、错误处理建议

• 在服务任务中加入错误路径（例如 JMS 发送失败，走报警流程）

• 添加 try-catch 环绕服务逻辑

• 可在 jmsStatus 输出结果中返回错误详情

9、可选增强功能

1. 节点后自动触发消息通知（监听流程变量变化）

2. 消息内容模板化（结合业务数据与审批路径）

3. 支持多平台提醒（微信、钉钉、邮件等）

4. 异步推送与失败重试机制

10、完整示例

以下是一个完整的示例，包括：

• Java JMS 消息发送类代码

• IBM BAW 集成方式

• 如何将该 Java 类导入 BAW（手动导入）

• 消息示例及企业微信推送结构

1.Java JMS 消息发送类代码（独立组件）

你可以将以下代码打成 .jar 包导入到 BAW：

package com.example.jms;

import javax.jms.*;
import javax.naming.InitialContext;
import javax.naming.NamingException;

public class WeChatJMSPublisher {

    public String sendMessage(String messageContent) {
        try {
            InitialContext ctx = new InitialContext();

            // JNDI 名称需与你在 WAS 中配置的保持一致
            QueueConnectionFactory factory = (QueueConnectionFactory) ctx.lookup("jms/WeChatConnectionFactory");
            Queue queue = (Queue) ctx.lookup("jms/WeChatQueue");

            QueueConnection conn = factory.createQueueConnection();
            QueueSession session = conn.createQueueSession(false, Session.AUTO_ACKNOWLEDGE);
            QueueSender sender = session.createSender(queue);

            TextMessage message = session.createTextMessage();
            message.setText(messageContent);
            sender.send(message);

            sender.close();
            session.close();
            conn.close();

            return "SUCCESS";

        } catch (NamingException | JMSException e) {
            e.printStackTrace();
            return "FAIL: " + e.getMessage();
        }
    }
}

2.打包为 .jar 文件（步骤）

使用命令行打包：

1. 将上面代码保存为 WeChatJMSPublisher.java，放入文件夹路径：

   src/com/example/jms/WeChatJMSPublisher.java


2. 编译：

   javac -d out src/com/example/jms/WeChatJMSPublisher.java


3. 打包为 JAR：

   jar cf WeChatJMSPublisher.jar -C out .


3.导入到 IBM BAW 环境中

1. 上传到 Process App 的 “实现” 目录：

• 打开 BAW Process Designer

• 在左侧导航栏中点击 “实现”

• 选择 “外部实现” → “添加”

• 上传 WeChatJMSPublisher.jar

2. 创建 Java 集成服务：

• 类型：Java 集成服务

• 类名：com.example.jms.WeChatJMSPublisher

• 方法名：sendMessage

• 输入参数：String messageContent

• 输出参数：String，作为 jmsStatus 返回

4.在流程中使用该服务

1. 创建一个服务任务，绑定上面 Java 集成服务。

2. 配置输入变量 messageContent，如：

   【审批通知】用户 张三 已完成审批任务，请 李四 查看。


3. 将输出绑定到变量 jmsStatus，用于记录状态或走错误路径。

5.企业微信接收端建议设计

若你使用一个 HTTP Gateway 转发 JMS 消息至微信：

示例 Java 后端监听器（Spring）：

@RestController
@RequestMapping("/jms/wechat")
public class WeChatReceiverController {

    @PostMapping("/push")
    public ResponseEntity<?> pushToWeChat(@RequestBody String message) {
        // 调用企业微信 Webhook 推送
        String webhook = "https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=xxxxxx";

        RestTemplate restTemplate = new RestTemplate();
        Map<String, Object> payload = new HashMap<>();
        payload.put("msgtype", "text");
        Map<String, String> text = new HashMap<>();
        text.put("content", message);
        payload.put("text", text);

        ResponseEntity<String> response = restTemplate.postForEntity(webhook, payload, String.class);
        return ResponseEntity.ok("Pushed to WeChat: " + response.getBody());
    }
}

6.调试建议

• 在 WAS 控制台中启用 JMS Trace 级别日志。

• BAW 中流程服务任务绑定异常路径用于捕获错误。

• 使用 Service Integration Bus 控制台监控消息流动。
