STM32驱动BY9301语音播报模块

最新推荐文章于 2024-05-13 13:07:08 发布

阿衰0110

最新推荐文章于 2024-05-13 13:07:08 发布

阅读量2.4k

点赞数 4

分类专栏： STM32开发经历文章标签：单片机 stm32 嵌入式硬件 STM32模块驱动学习

本文链接：https://blog.csdn.net/m0_50669075/article/details/130067516

版权

STM32开发经历专栏收录该内容

17 篇文章 8 订阅

订阅专栏

简介：STM32F103C8T6驱动BY9301语音播报模块源码介绍。

开发平台：KEIL ARM

MCU型号：STM32F103C8T6

传感器型号：BY9301

特别提示：驱动内可能使用了某些其他组件，比如delay等，在文末外设模板下载地址内有。

1积分源码下载地址在文末！！！

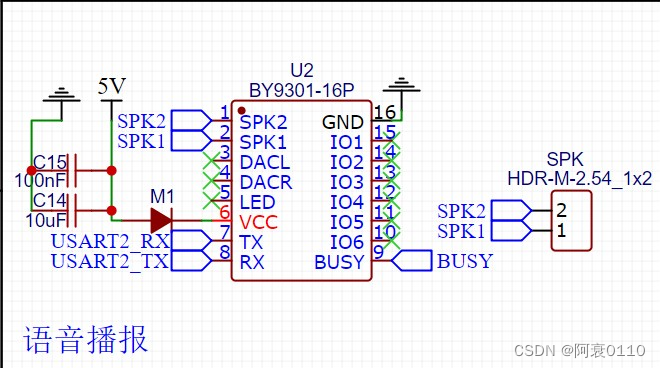

接口图：

使用举例：

#include <stdio.h>
#include "BY9301.h"

int main()
{
	BY9301Class.init(9600); // 初始化
	BY9301Class.setVolume(30); // 音量30
	BY9301Class.sayFileID(1); // 播放序号为1的mp3文件
	while(1) {}
}

驱动源码：

BY9301.c

/*
BY9301语音播报模块
*/
#include "main.h"

void BY9301_USART_Init(uint32_t baudRate);
static void BY9301_SendString(uint8_t *str);
static void BY9301_Say(uint8_t NOx);
static void BY9301_setVolume(uint8_t volume);
static void BY9301_playPause(uint8_t playPause);
static uint8_t BY9301_Busy(void);

BY9301ClassStruct BY9301Class = {
	.init = BY9301_USART_Init,
	.sayFileID = BY9301_Say,
	.isBusy = BY9301_Busy,
	.setVolume = BY9301_setVolume,
	.playPause = BY9301_playPause
};

// VOICE USART define
#if	1
#define  BY9301_USARTx_PORT               USART1
#define  BY9301_USARTx_CLK                RCC_APB2Periph_USART1
#define  BY9301_USARTx_APBxClkCmd         RCC_APB2PeriphClockCmd
#define  BY9301_USARTx_PORT_CLK           (RCC_APB2Periph_GPIOA)
#define  BY9301_USARTx_PORT_APBxClkCmd    RCC_APB2PeriphClockCmd
#define  BY9301_USARTx_TX_PORT            GPIOA
#define  BY9301_USARTx_TX_PIN             GPIO_Pin_9
#define  BY9301_USARTx_RX_PORT            GPIOA
#define  BY9301_USARTx_RX_PIN             GPIO_Pin_10
#define  BY9301_USARTx_IRQ                USART1_IRQn
#define  BY9301_USARTx_IRQHandler         USART1_IRQHandler
#else
#define  BY9301_USARTx_PORT               USART2
#define  BY9301_USARTx_CLK                RCC_APB1Periph_USART2
#define  BY9301_USARTx_APBxClkCmd         RCC_APB1PeriphClockCmd
#define  BY9301_USARTx_PORT_CLK           (RCC_APB2Periph_GPIOA)
#define  BY9301_USARTx_PORT_APBxClkCmd    RCC_APB2PeriphClockCmd
#define  BY9301_USARTx_TX_PORT            GPIOA
#define  BY9301_USARTx_TX_PIN             GPIO_Pin_2
#define  BY9301_USARTx_RX_PORT            GPIOA
#define  BY9301_USARTx_RX_PIN             GPIO_Pin_3
#define  BY9301_USARTx_IRQ                USART2_IRQn
#define  BY9301_USARTx_IRQHandler         USART2_IRQHandler
#endif
#define BUSY_GPIO_PORT    					GPIOB			              /* GPIO端口 */
#define BUSY_GPIO_CLK 	    				RCC_APB2Periph_GPIOB		/* GPIO端口时钟 */
#define BUSY_GPIO_PIN						GPIO_Pin_12			        /* 连接到SCL时钟线的GPIO */


void BY9301_USARTx_IRQHandler(void)
{
	if(USART_GetITStatus(BY9301_USARTx_PORT, USART_IT_RXNE) != RESET) {
		USART_ClearITPendingBit(BY9301_USARTx_PORT, USART_IT_RXNE);
	}
}
/**
  * @brief  语音串口USART初始化
	* @param  baudRate: 波特率
  * @retval None
  */
static void BY9301_USART_Init(uint32_t baudRate)
{
	NVIC_InitTypeDef NVIC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	/* GPIO时钟配置 */
	BY9301_USARTx_PORT_APBxClkCmd(BY9301_USARTx_PORT_CLK, ENABLE);
	/* 串口时钟配置 */
	BY9301_USARTx_APBxClkCmd(BY9301_USARTx_CLK, ENABLE);
	/* USART Tx--复用推挽输出 */
	GPIO_InitStructure.GPIO_Pin = BY9301_USARTx_TX_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(BY9301_USARTx_TX_PORT, &GPIO_InitStructure);
	/* USART Rx--浮空输入 */
	GPIO_InitStructure.GPIO_Pin = BY9301_USARTx_RX_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(BY9301_USARTx_RX_PORT, &GPIO_InitStructure);
	// BUSY输入
	RCC_APB2PeriphClockCmd(BUSY_GPIO_CLK, ENABLE);
	GPIO_InitStructure.GPIO_Pin = BUSY_GPIO_PIN;
	GPIO_Init(BUSY_GPIO_PORT, &GPIO_InitStructure);
	/* 串口参数配置 */
	USART_InitStructure.USART_BaudRate = baudRate; // 波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b; // 数据位
	USART_InitStructure.USART_StopBits = USART_StopBits_1; // 停止位
	USART_InitStructure.USART_Parity = USART_Parity_No; // 校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 硬件流控
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; // 工作模式 收发一起
	USART_Init(BY9301_USARTx_PORT, &USART_InitStructure);	// 串口初始化
	/* 串口使能 */
	USART_Cmd(BY9301_USARTx_PORT, ENABLE);
	/* 串口中断使能 */
	USART_ITConfig(BY9301_USARTx_PORT, USART_IT_RXNE, ENABLE);
	/* NVIC优先级分组 */
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
	/* NVIC参数配置*/
	NVIC_InitStructure.NVIC_IRQChannel = BY9301_USARTx_IRQ;  // 中断源 有特定的命名
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;  // 主优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;  // 子优先级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;  // 使能NVIC
	NVIC_Init(&NVIC_InitStructure); // NVIC初始化
}
/**
	* @brief  语音串口发送 具体协议参见手册
	* @param  str: 要发送的内容
  * @retval None
  */
static void BY9301_SendString(uint8_t *str)
{
	if(str[1] == 0) return;
	uint8_t i;
	for(i = 0; i < str[1] + 2; i++) {
		USART_SendData(BY9301_USARTx_PORT, str[i]);
		while (USART_GetFlagStatus(BY9301_USARTx_PORT, USART_FLAG_TXE) == RESET){}
	}
	while(USART_GetFlagStatus(BY9301_USARTx_PORT, USART_FLAG_TC) == RESET){}
}
/**
  * @brief  指定序号播报
  * @param  NOx: mp3文件序号
  * @retval None
  */
static void BY9301_Say(uint8_t NOx)
{
	uint8_t arr[8] = {0};
	arr[0] = 0x7E;
	arr[1] = 0x05;
	arr[2] = 0x41;
	arr[3] = 0x00;
	arr[4] = NOx;
	arr[5] = arr[1]^arr[2]^arr[3]^arr[4];
	arr[6] = 0xEF;
	BY9301_SendString(arr);
}
/**
  * @brief  设置音量
  * @param  volume: 0-30
  * @retval None
  */
static void BY9301_setVolume(uint8_t volume)
{
	if(volume > 30) volume = 30;
    uint8_t arr[7];
    arr[0] = 0x7E;
    arr[1] = 0x04;
    arr[2] = 0x31;
    arr[3] = volume;
    arr[4] = arr[1]^arr[2]^arr[3];
    arr[5] = 0xEF;
    BY9301_SendString(arr);
}
/**
  * @brief  设置播放暂停
  * @param  playPause: 0:pause 1:play
  * @retval None
  */
static void BY9301_playPause(uint8_t playPause)
{
	uint8_t arr[6];
	arr[0] = 0x7E;
	arr[1] = 0x03;
	if(playPause) {
		arr[2] = 0x01;
	} else {
		arr[2] = 0x02;
	}
	arr[3] = arr[1]^arr[2];
	arr[4] = 0xEF;
	BY9301_SendString(arr);
}
/**
  * @brief  Busy引脚状态
  * @param  None
  * @retval 返回Busy引脚电平状态 1:busy 0:idle
  */
static uint8_t BY9301_Busy(void)
{
	return GPIO_ReadInputDataBit(BUSY_GPIO_PORT, BUSY_GPIO_PIN);
}

BY9301.h

#ifndef __BY9301_AS_H
#define	__BY9301_AS_H

#include "main.h"

typedef struct {
	void (* init)(uint32_t);
	void (* sayFileID)(uint8_t);
	void (* setVolume)(uint8_t);
	void (* playPause)(uint8_t);
	uint8_t (* isBusy)(void);
} BY9301ClassStruct;

extern BY9301ClassStruct BY9301Class;

#endif

驱动下载地址：

https://download.csdn.net/download/m0_50669075/87672764

STM32工程模板、外设模板、模块模板下载地址：

stm32_template: STM32F103工程模板，外设模板，模块模板。模块模板包括：DHT11温湿度传感器，OLED屏幕，DS18B20温度传感器，DS1302时钟模块，红外测温模块，RFID模块，SIM900A短信模块，OneNET入网，ADXL345三轴传感器，离线语音识别模块，语音播报模块，甲醛传感器，PM2.5模块，SG90舵机，健康检测模块，消息队列示例，链表示例，分时调度系统示例等。
