Cisco SDWAN NAT DIA

需求概述

某客户在SDWAN中发布了一段公网IP地址，但是其中某些地址又只能通过本地互联网线路去访问（原因不赘述），因此需要在本地SDWAN路由器上针对这几个地址做NAT实现local breakout

实验环境说明

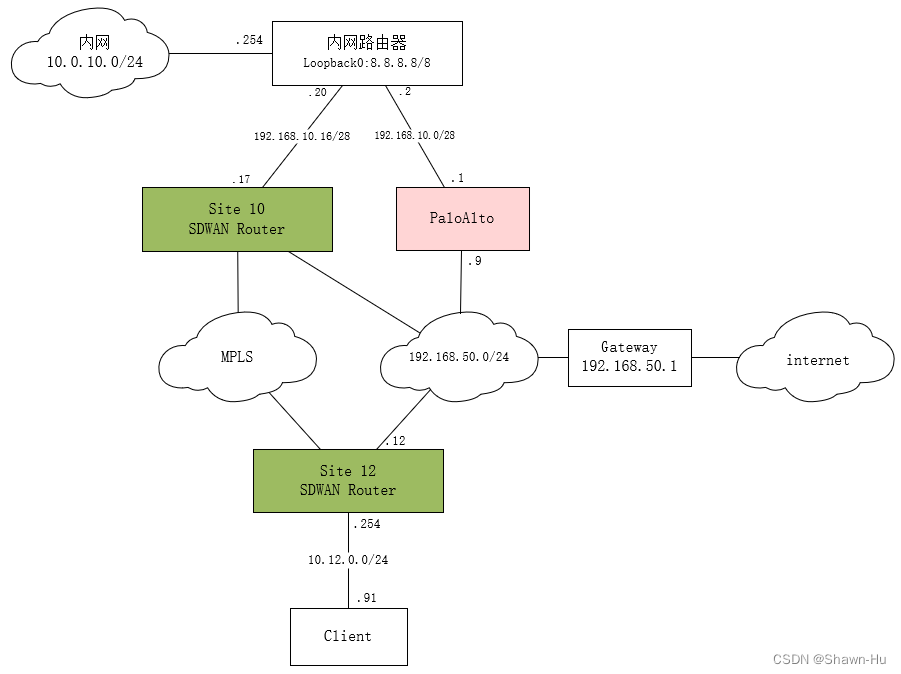

下图为虚拟化环境中模拟的逻辑拓扑图.
内网路由器与SDWAN路由器还有PaloAlto之间运行了OSPF来学习路由
内网路由器发布了Loopback0口的8.0.0.0/8网段
PaloAlto防火墙发布8.8.4.4/32路由

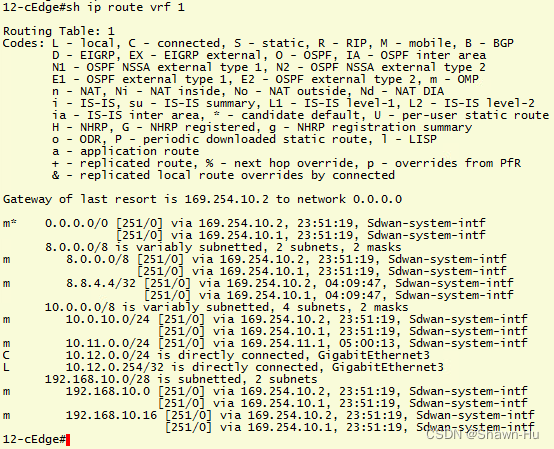

site12 SDWAN路由器的路由表

在没有Local breakout的情况下site 12的客户端ping 8.8.8.8会走到内网路由器

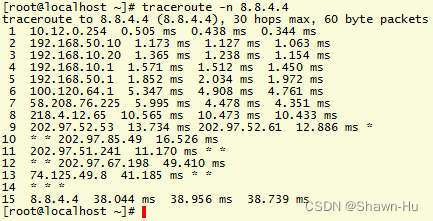

8.8.4.4会通过PaloAlto出局到互联网

本次实验的目的就是在Site 12的SDWAN路由器有8.0.0.0/8路由的情况下将访问8.8.8.8的流量走本地互联网线路直接出局而不是通过SDWAN走到内网路由器

1. 使用Feature Template

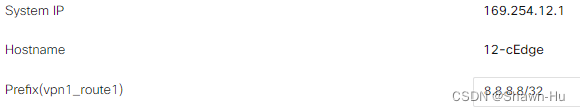

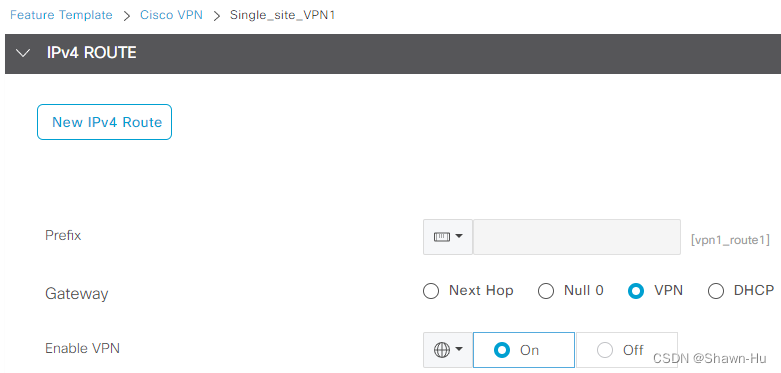

在vManage上配置site12 SDWAN路由器的VPN1路由，gateway使用VPN

我们只针对去往8.8.8.8的流量做NAT通过本地互联网去访问

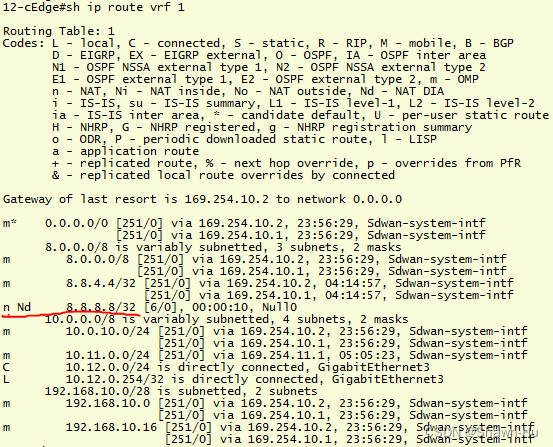

配置完成后可以看到出现了8.8.8.8本地出局的路由

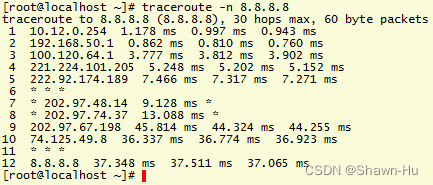

测试可以看到流量通过本地互联网接口直接访问了8.8.8.8

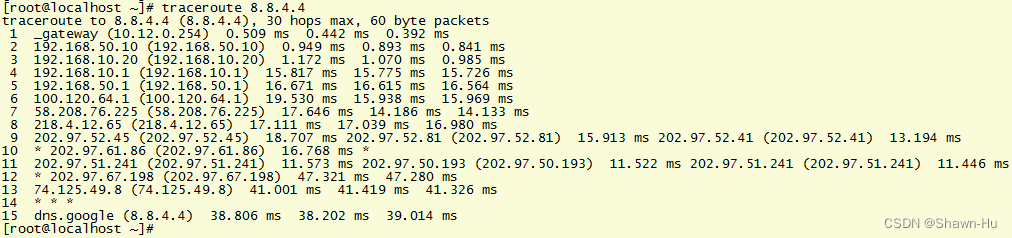

8.8.4.4的流量不受影响

2. 使用Centralized Policy

在Centralized Policy - Traffic Policy - Traffic Data中创建策略并推送给SDWAN路由器

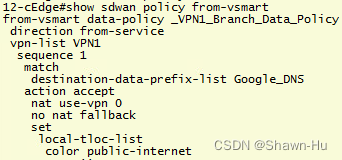

在SDWAN路由器中可以看到推送下来的策略

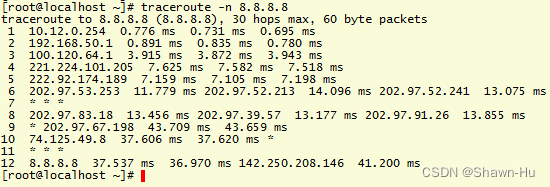

测试8.8.8.8

8.8.4.4不受影响
