透明度

除了可以绘制实色图形，还可以用canvas来绘制半透明的图形。通过设置globalAlpha属性或者使用一个半透明颜色作为轮廓或填充的样式。

globalAlpha = transparencyValue

这个属性影响到canvas里所有图形的透明度，有效的值范围是0.0（完全透明）到1.0（完全不透明），默认值是1.0。

globalAlpha属性在需要绘制大量拥有相同透明度的图形时候相当高效。不过，我认为下面的方法可操作性更强一点。

因为strokeStyle和fillStyle属性接受符合CSS3规范的颜色值，所以我们可以用rgba的写法来设置具有透明度的颜色。

// 指定透明颜色，用于描边和填充样式
ctx.strokeStyle = "rgba(255, 0, 0, 0.5)";
ctx.fillStyle = "rgba(255, 0, 0, 0.5)";

rgba() 方法与 rgb() 方法类似，就多了一个用于设置色彩透明度的参数。它的有效范围是从 0.0（完全透明）到 1.0（完全不透明）。

`globalAlpha`示例

在这个例子里，将用四色格作为背景，设置globalAlpha为0.2后，在上面画一系列半径递增的半透明圆。最终结果是一个径向渐变效果。圆叠加得越多，原先所画的圆的透明度会越低。通过增加循环次数，画更多的圆，从中心到边缘部分，背景图会呈现逐渐消失的效果。

实现效果

在这里插入图片描述

代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Alpha Demo</title>
</head>

<body>
    <canvas id="canvas"></canvas>
</body>
<script>
    function draw() {
        var ctx = document.getElementById("canvas").getContext("2d");

        // 画背景
        ctx.fillStyle = "#fd0";
        ctx.fillRect(0, 0, 75, 75);

        ctx.fillStyle = "#6c0";
        ctx.fillRect(75, 0, 75, 75)

        ctx.fillStyle = "#09f"
        ctx.fillRect(0, 75, 75, 75)

        ctx.fillStyle = "#f30"
        ctx.fillRect(75, 75, 75, 75)

        ctx.fillStyle = "#fff"

        // 设置透明度
        ctx.globalAlpha = 0.2

        // 画半透明圆
        for(let i = 0; i < 7; i++) {
            ctx.beginPath()
            ctx.arc(75, 75, 10 + 10 * i, 0, Math.PI*2, true)
            ctx.fill()
        }
    }
    draw()
</script>

</html>

`rgba()`示例

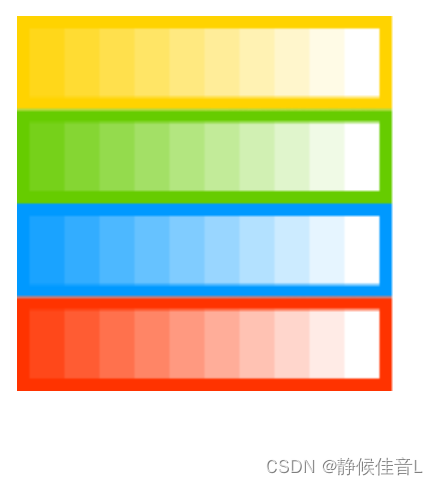

第二个例子和上面的那个类似，不过不是画圆，而是画矩形。这里还可以看出，rgba()可以分别设置轮廓和填充样式，因而具有更好的可操作性和使用灵活性。

实现效果

在这里插入图片描述

代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Rgba Demo</title>
</head>

<body>
    <canvas id="canvas"></canvas>
</body>
<script>
    function draw() {
        var ctx = document.getElementById("canvas").getContext("2d");

        // 画背景
        ctx.fillStyle = "rgb(255, 211, 0)";
        ctx.fillRect(0, 0, 150, 37.5);

        ctx.fillStyle = "rgb(102, 204, 0)";
        ctx.fillRect(0, 37.5, 150, 37.5);

        ctx.fillStyle = "rgb(0, 153, 255)";
        ctx.fillRect(0, 75, 150, 37.5);

        ctx.fillStyle = "rgb(255, 51, 0)";
        ctx.fillRect(0, 112.5, 150, 37.5);


        // 画半透明矩形
        for (let i = 0; i < 10; i++) {
            ctx.fillStyle = `rgba(255, 255, 255, ${(i + 1) / 10})`

            for (let j = 0; j < 4; j++) {
                ctx.fillRect(5 + i * 14, 5 + j * 37.5, 14, 27.5)
            }
        }

    }
    draw()
</script>

</html>
