贝叶斯方法---分段线性插值函数画图

一、贝叶斯方法介绍

1.不确定表示

在主观贝叶斯方法中，知识是用产生式表示的，其形式为：

IF    E   THEN  (LS,LN)   H

其中（LS,LN）用来表示该知识的知识强度，LS（充分性度量）和LN（必要性度量）的表示形式分别为：



LS 和 LN 的性质:

(1)LS和LN的取值范围均为[0,+∞)。

(2) LS>1: 表明证据 E 是对 H 有利的证据。

 LN>1: 表明证据¬E 是对 H 有利的证据。

 所以：不能出现 LS>1 且 LN>1 的取值。

(3) LS<1: 表明证据 E 是对 H 不利的证据。

 LN<1：表明证据¬E 是对 H 不利的证据。

 所以：不能出现 LS<1 且 LN<1 的取值，一般情况下，取 LS>1， LN<1。

2.不确定性的传递算法

根据E的概率P(E)及LS和LN的值，把H的先验概率P(H)或先验几率O(H)更新为后验概率或后验几率。由于一条知识所对应的证据可能为真，也可能为假，还可能既非为真又非为假，因此，把H的先验概率或先验几率更新为后验概率或后验几率时，需要根据证据的不同情况去计算其后验概率或几率。

（1）证据肯定为真

当证据E肯定为真时，P(E)=P(E|S)=1。如果把H的先验概率P(H)更新为后验概率P(H|E)，则可以得到概率和几率的对应关系：

 （2）证据肯定为假

当证据E肯定为假时，P(E)=P(E|S)=0，P(﹁E)=1。    把先验概率P(H)更新为后验概率P(H|﹁E)，则可以得到概率和几率的对应关系：

 (3）证据既非为真又非为假

当证据既非真假时，需要使用杜达等人给出的公式：P(H|E)=P(H|E)×P(E|S)+P(H|﹁E)×P(﹁E|S)。

下面分四种情况讨论：

 1). P(E|S)=1， 当P(E|S)=1时，P(﹁E|S)=0。由之前的关系式和全概率公式可得：

2). P(E|S)=0，当P(E|S)=0时，P(﹁E|S)=1。由全概率式可得：

3). P(E|S)=P(E)，当P(E|S)=P(E)时，表示E与S无关。根据全概率公式可得：

 4).  P(E/S)为其它值，上面已经得到了P(E|S)的3个特殊值：0,P(E),1；它们分别对应的3个值为P(H|﹁E),P(H),P(H|E)。由此构造的分段线性插值函数为：

 二、分段线性插值函数绘制

1.代码

#include<stdio.h>
#include<graphics.h>
#include<conio.h>
//graphics.h属于easyx外部库，在cmakelist导入即可
float ls,ln,ph,pe,phs,pes,phne,phe;
//ls表示充分性度量，ln必要性度量，取值0到无穷大
//ph表示h的先验概率P(H),pe表示概率P(E)
//phe 表示P(H|E)，phs表示后验概率P(H|E)
//pes表示P(E|S)  ,phns表示P(H|-S)

int main()
{
    printf("please input the value:ls,ln,ph,pe:");
    scanf("%f/n",&ls);
    scanf("%f/n",&ln);
    scanf("%f/n",&ph);
    scanf("%f/n",&pe);

    initgraph(1000, 600);  //设定窗口

    setlinecolor(WHITE);         //设定线的颜色
    setlinestyle(PS_SOLID,3); //设定线的粗细
    line(800,500,100,500);   //绘画x轴,长度700
    line(100,500,100,100);   //绘画y轴，高度400

    //绘画(pes>=0)&&(pes<=pe)区间线段，根据特殊点(0，phne)和(pe,ph)画
    phs=phne=(ln*ph)/((ln-1)*ph+1);
    printf("phs=phne= %f",phs);
    setlinecolor(BLUE);         //设定线的颜色
    setlinestyle(PS_SOLID,2); //设定线的粗细
    //画线时记得将点转换到坐标系中
    line(0+100,(1-phne)*(500-100)+100,pe*(800-100)+100,(1-ph)*(500-100)+100);

    //绘画(pes>=pe)&&(pes<=1)区间线段，根据特殊点(pe,ph)和(1,phe)
    phs=phe=(ls*ph)/((ls-1)*ph+1);
    printf("phs=phe= %f",phs);
    setlinecolor(GREEN);         //设定线的颜色
    setlinestyle(PS_SOLID,2); //设定线的粗细
    //画线时记得将点转换到坐标系中
    line(pe*(800-100)+100,(1-ph)*(500-100)+100,1*(800-100)+100,(1-phe)*(500-100)+100);


    _getch();				// 按任意键继续
    closegraph();			// 关闭绘图窗口
    return 0;
}

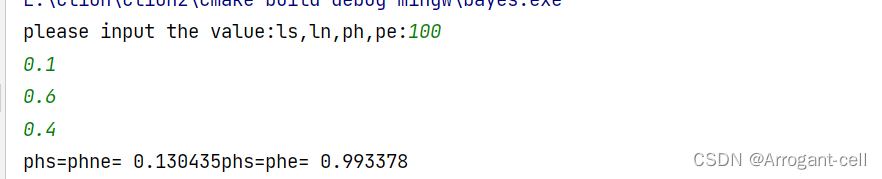

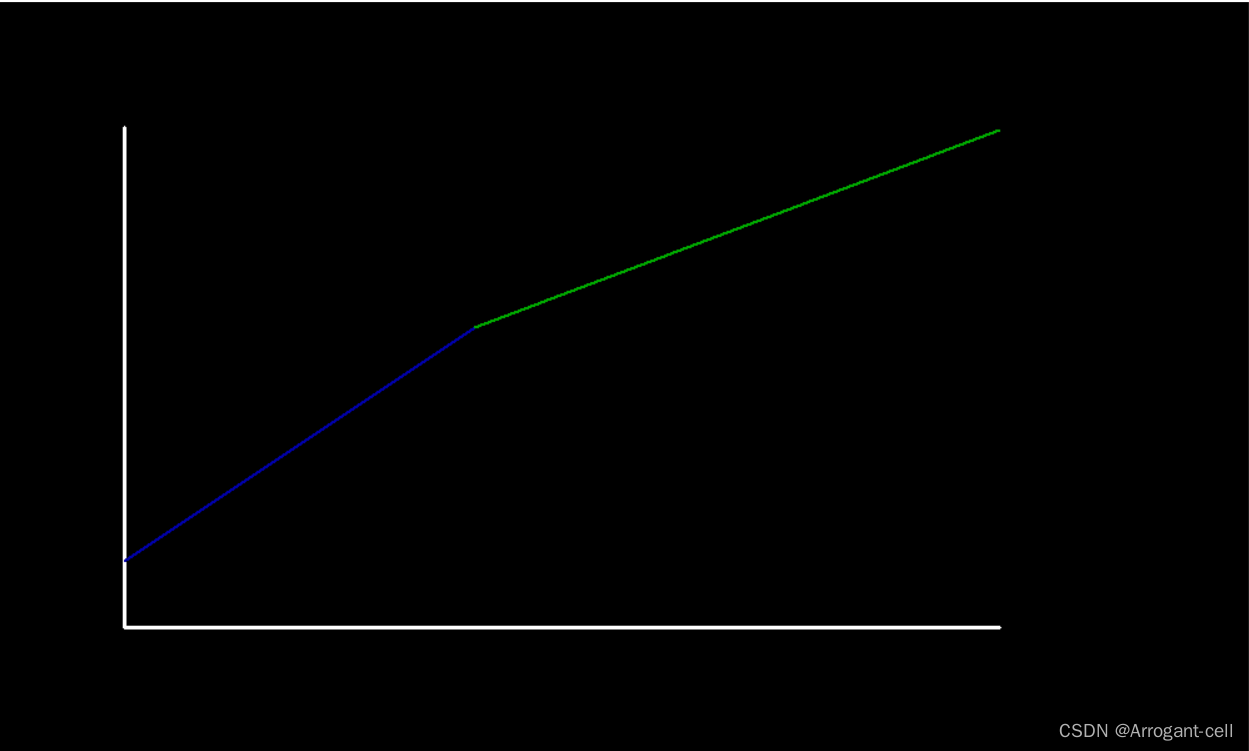

2.运行结果

 参考文献

人工智能（尚文倩）清华大学出版社
