FPGA的串口通信(UART)学习

1 UART简介

1.1 UART

全称：Universal Asynchronous Receiver/Transmitter
中文：通用异步收发器
内容：RS232、RS499、RS423、RS422 和 RS485

1.2 通信方式

1.2.1串行通信（serial communication）

1.2.1.1 同步串行通信（synchronized serial communication）

I2C SPI

1.2.1.2异步串行通信（asynchronous serial communication）

UART
针对异步串行通信的接口标准有 RS232、RS422、RS485 等，它们定义了接口不同的电气特性，如 RS-232 是单端输入输出，而 RS-422/485 为差分输入输出等。

1.2.2并行通信（parallel communication）

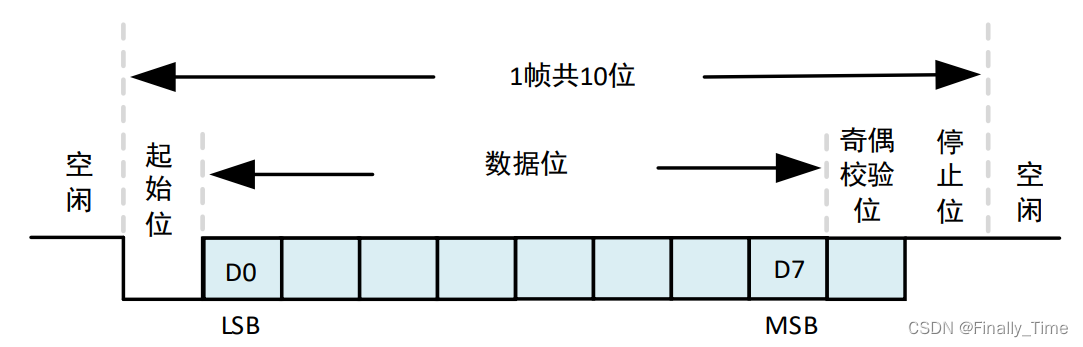

1.3 UART数据位

起始位：当不传输数据时，UART 数据传输线通常保持高电压电平。若要开始数据传输，发送 UART 会将传输线从高电平拉到低电平并保持 1 个波特率周期。当接收 UART 检测到高到低电压跃迁时，便开始以波特率对应的频率读取数据帧中的位。
数据帧：数据帧包含所传输的实际数据。如果使用奇偶校验位，数据帧长度可以是 5 位到 8 位。如果不使用奇偶校验位，数据帧长度可以是 9 位。在大多数情况下，数据以最低有效位优先方式发送。
奇偶校验：奇偶性描述数字是偶数还是奇数。通过奇偶校验位，接收 UART 判断传输期间是否有数据发生改变。电磁辐射、不一致的波特率或长距离数据传输都可能改变数据位。接收 UART 读取数据帧后，将计数值为 1 的位，检查总数是偶数还是奇数。如果奇偶校验位为 0（偶数奇偶校验），则数据帧中的 1 或逻辑高位总计应为偶数。如果奇偶校验位为 1（奇数奇偶校验），则数据帧中的 1 或逻辑高位总计应为奇数。当奇偶校验位与数据匹配时，UART 认为传输未出错。但是，如果奇偶校验位为 0，而总和为奇数，或者奇偶校验位为 1，而总和为偶数，则 UART 认为数据帧中的位已改变。
停止位：为了表示数据包结束，发送 UART 将数据传输线从低电压驱动到高电压并保持 1 到 2 位时间。
