8253练习

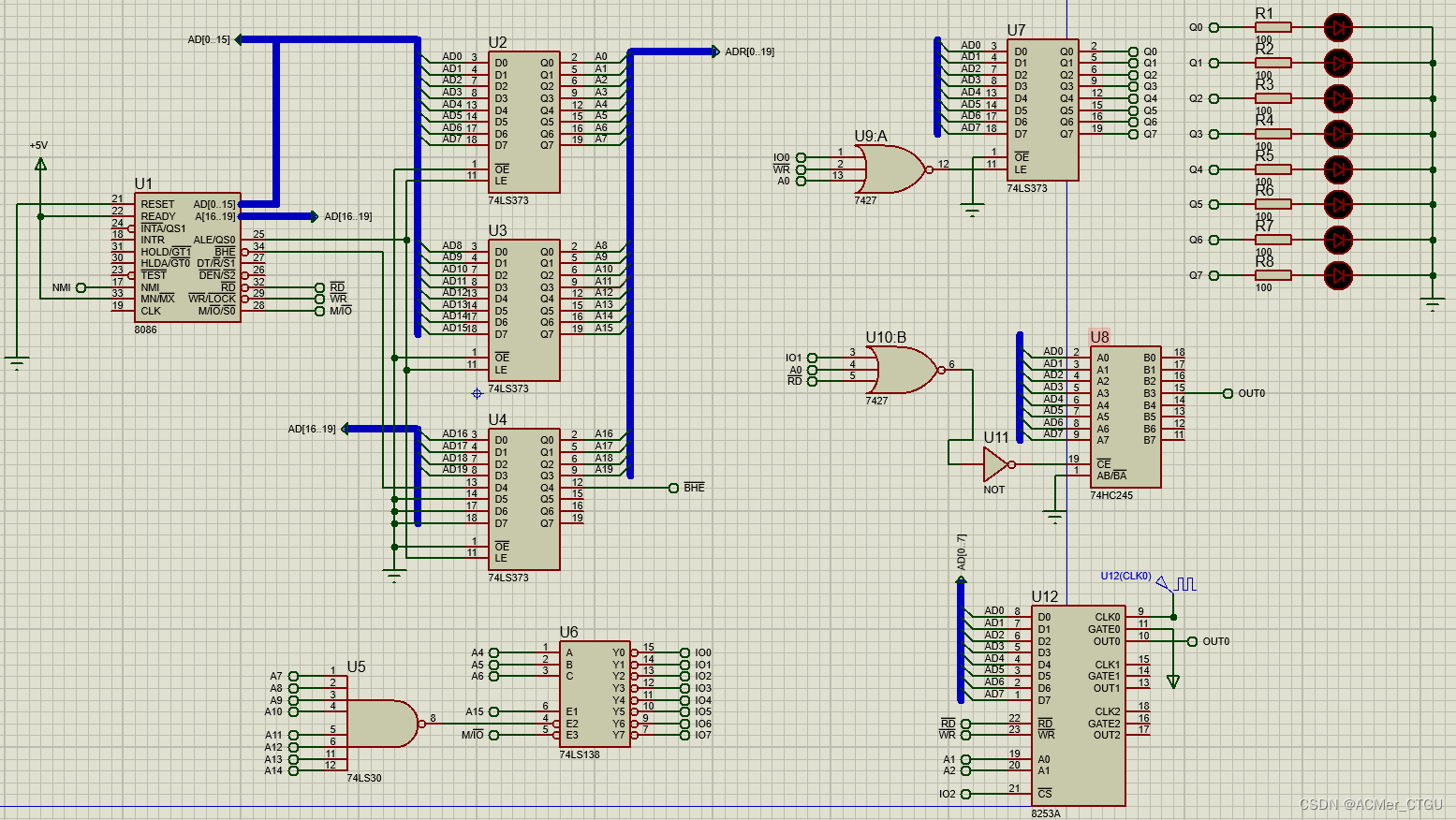

在这里插入图片描述
补充接口程序实现以下要求：
8个LED灯自上而下依次点亮，每个LED灯亮1秒。此题中CLK0=1000HZ。

OUT373 EQU   0FF80H
IN245  EQU   0FF90H
TCON0  EQU   0FFA0H
TCONTR EQU   0FFA6H

CODE SEGMENT
    ASSUME CS:CODE
START:
    MOV BL, 01H

  	CALL INIT
CYCLE:
	MOV DX, IN245
	IN  AL, DX
	TEST AL, 00001000B
	JZ  NEXT
	ROL BL, 1
	CALL INIT

NEXT:
	MOV AL, BL
	MOV DX, OUT373
	OUT DX, AL
	JMP CYCLE

INIT PROC
    MOV AL, 30H ;0011 0000B
    MOV DX, TCONTR
    OUT DX, AL

    MOV DX, TCON0
    MOV AX, 1000
    OUT DX, AL
    MOV AL, AH
    OUT DX, AL
    RET
INIT ENDP

CODE ENDS
END	START
