本文详细介绍了如何配置路由器的各个接口以实现不同网络间的互联互通，并通过配置静态路由确保数据包能够正确地转发。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

完成拓扑结构

Router(config)#int g0/1
Router(config-if)#ip add 10.1.1.1 255.255.255.0
Router(config-if)#no shutdown。

配置g口路由器ip，使主机可以连通路由器

Router(config)#int s0/2/0
Router(config-if)#ip add 172.1.1.2 255.255.255.0
Router(config-if)#clock rate 2000000
Router(config-if)#no shutdown

配置R1 s0/2/0串口ip，设置时钟率

Router(config)#int s0/2/0
Router(config-if)#ip add 172.1.1.1 255.255.255.0
Router(config-if)#no shutdown

配置R0 s0/2/0，路由器串口两边都要配置

Router(config)#int s0/2/1
Router(config-if)#ip add 172.1.2.1 255.255.255.0
Router(config-if)#clock rate 2000000
Router(config-if)#no shutdown

配置中转路由R0的另一个串口

时钟配置要向水一样顺时针

相同方法配置R2

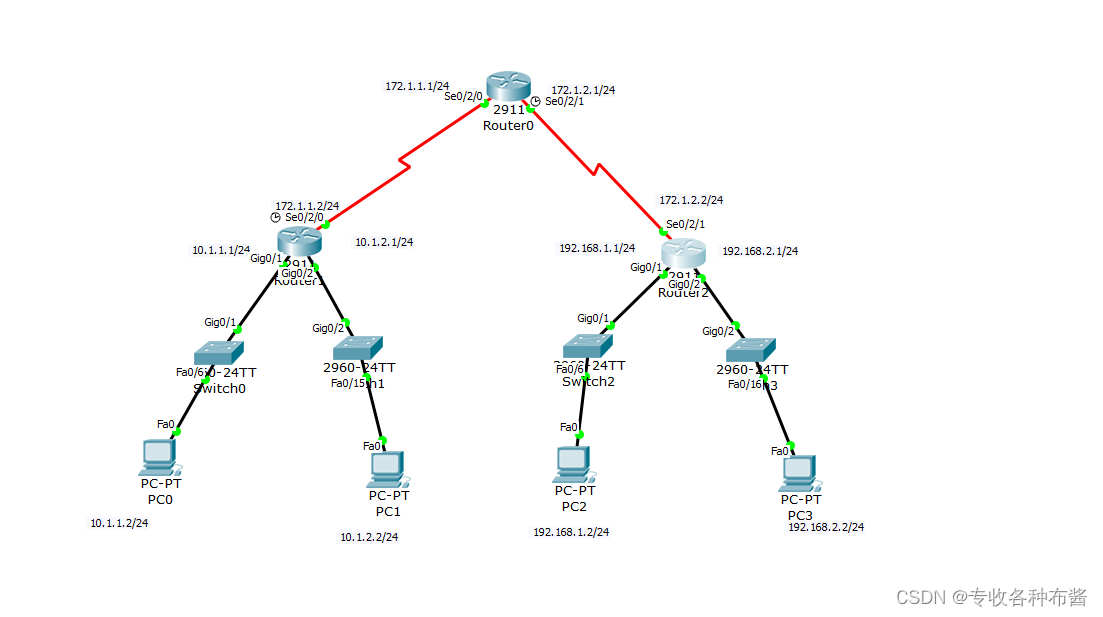

拓扑结构

配置静态路由

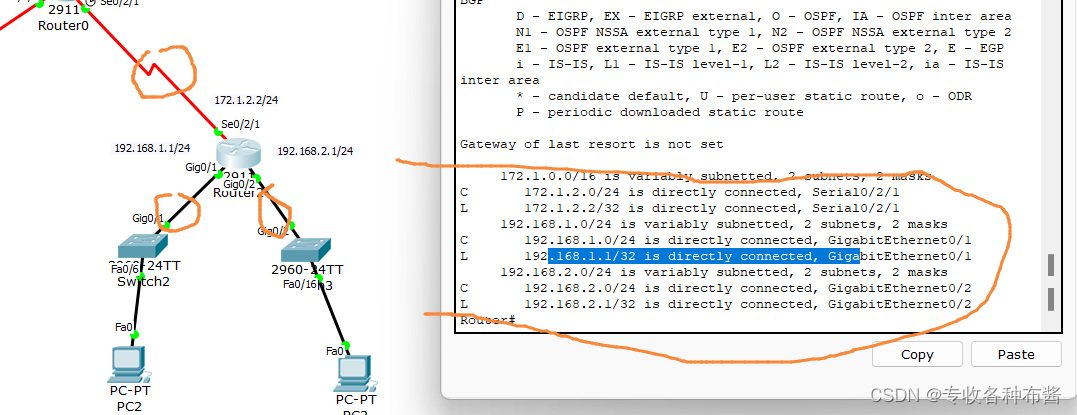

同一个路由下默认有直连路由，其下三个网络可以相互连通
在这里插入图片描述

不知道下一条的地址，可以用出入口来配置静态路由

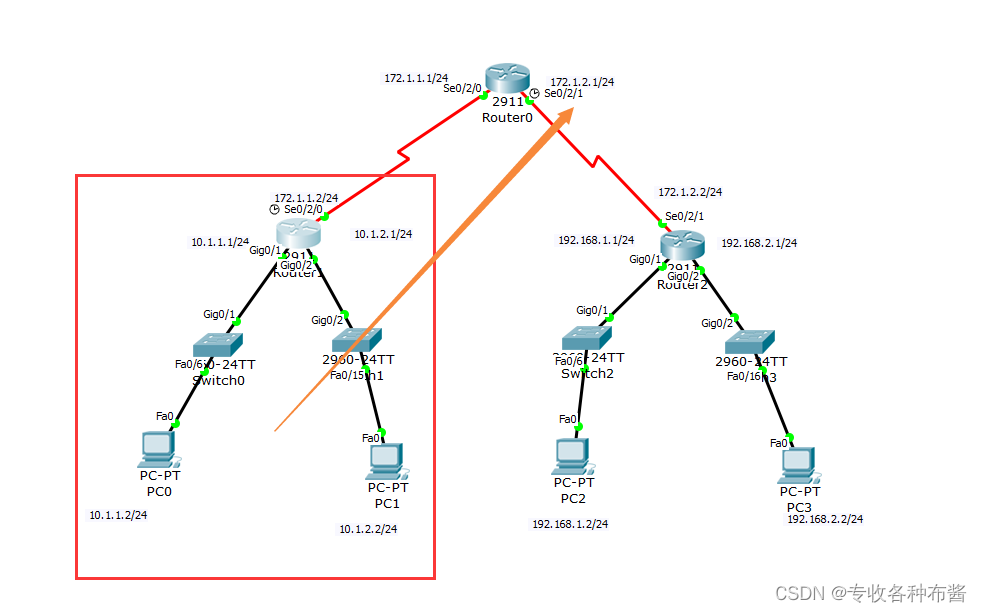

比如左边的网络想要访问到172.1.2.1 已知出口是s0/2/0，可以这样写
Router(config)#ip route 172.1.2.0 255.255.255.0 s0/2/0
在这里插入图片描述
配置R1

Router(config)#ip route 172.1.2.0 255.255.255.0 s0/2/0
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 192.168.1.0 255.255.255.0 s0/2/0
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 192.168.2.0 255.255.255.0 s0/2/0
%Default route without gateway, if not a point-to-point interface, may impact performance

配置R2

Router(config)#ip route 172.1.1.0 255.255.255.0 s0/2/1
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 10.1.1.0 255.255.255.0 s0/2/1
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 10.1.2.0 255.255.255.0 s0/2/1
%Default route without gateway, if not a point-to-point interface, may impact performance

配置R0 注意左边网络的出口是s0/2/0，右边网络的出口是s0/2/1

Router(config)#ip route 10.1.1.0 255.255.255.0 s0/2/0
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 10.1.2.0 255.255.255.0 s0/2/0
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 192.168.1.0 255.255.255.0 s0/2/1
%Default route without gateway, if not a point-to-point interface, may impact performance
Router(config)#ip route 192.168.2.0 255.255.255.0 s0/2/1
%Default route without gateway, if not a point-to-point interface, may impact performance

设置成功！

附加

下一跳命令和出入口差不多只在最后有所区别

ip route 172.1.1.0 255.255.255.0 出入口
ip route 172.1.1.0 255.255.255.0 下一跳ip地址
