使用C#对CAD二次开发，获取动态块的块名

1.前言

获取动态块的块名需要使用AcadEntity类或其派生类的BlockName属性。
但是，由于动态块可以设置一个或多个匿名块定义。
因此，程序返回的是匿名块的名称（以“*U”开头），而不是动态块的真实块名。
会返回如： “*U818” 的结果。

因此需要先获取到匿名块的ObjectId，再通过该ObjectId获取匿名块的BlockTableRecord对象，最后使用BlockTableRecord对象的Name属性获取匿名块的真实块名

2.步骤

如果一个动态块使用了匿名块定义，则需要通过以下步骤获取它的真实块名：

1. 使用SelectionSet类选择动态块实体，并获取其ObjectId。
2. 使用ObjectId获取AcDbBlockReference对象，并获取其BlockTableRecord属性的ObjectId。
3. 使用BlockTableRecord的ObjectId获取BlockTableRecord对象。
4. 使用BlockTableRecord对象的Name属性获取真实块名。

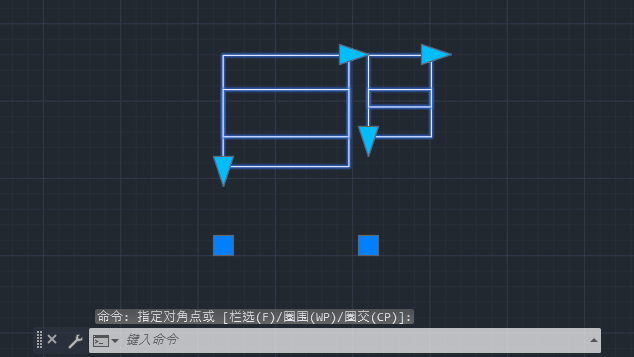

3.效果展示

4.代码实现

4.1获取普通块名的代码：

说明：使用“获取普通块名的代码”只能获取到动态块的匿名。

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;

namespace ClassLibrary
{
    public class Class
    {
        [CommandMethod("GetBlockName")]
        public void GetBlockName()
        {
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Database db = doc.Database;
            Editor ed = doc.Editor;

            // 选择动态块实体
            PromptSelectionResult selectionResult = ed.GetSelection();
            if (selectionResult.Status != PromptStatus.OK)
                return;

            // 获取动态块的ObjectId
            ObjectId dynamicBlockId = selectionResult.Value[0].ObjectId;

            // 获取动态块的AcDbBlockReference对象
            using (Transaction tr = db.TransactionManager.StartTransaction())
            {
                BlockReference dynamicBlock = tr.GetObject(dynamicBlockId, OpenMode.ForRead) as BlockReference;
                ed.WriteMessage("\n动态块的块名为:" + dynamicBlock.Name);
                // 例如返回："*U818"
            }
        }


    }
}

4.2 获取动态块名的代码：

说明：
可以参考以下代码获取匿名块的真实块名。
使用了进行递归查找

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;


// Demo  获取块的名字
namespace ClassLibrary
{
    public class Class
    {
        [CommandMethod("GetDynamicBlockName")]
        public void GetDynamicBlockName()
        {
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Database db = doc.Database;
            Editor ed = doc.Editor;

            // 选择动态块实体
            PromptSelectionResult selectionResult = ed.GetSelection();
            if (selectionResult.Status != PromptStatus.OK)
                return;

            // 获取动态块的ObjectId
            ObjectId dynamicBlockId = selectionResult.Value[0].ObjectId;

            // 获取动态块的AcDbBlockReference对象
            using (Transaction tr = db.TransactionManager.StartTransaction())
            {
                BlockReference dynamicBlock = tr.GetObject(dynamicBlockId, OpenMode.ForRead) as BlockReference;
                if (dynamicBlock == null)
                    return;

                // 获取匿名块的BlockTableRecord对象及名称
                BlockTableRecord anonymousBlock = null;
                string anonymousBlockName = "";
                if (dynamicBlock.IsDynamicBlock)
                {
                    anonymousBlock = dynamicBlock.DynamicBlockTableRecord.GetObject(OpenMode.ForRead) as BlockTableRecord;
                    anonymousBlockName = anonymousBlock.Name;
                }
                else
                {
                    anonymousBlock = dynamicBlock.BlockTableRecord.GetObject(OpenMode.ForRead) as BlockTableRecord;
                    anonymousBlockName = anonymousBlock.Name;
                }

                // 递归查找真实块名
                string realBlockName = GetRealBlockName(anonymousBlock, tr);
                ed.WriteMessage("\n动态库的块名为:" + realBlockName);

                tr.Commit();
            }
        }

        // 递归查找真实块名
        public string GetRealBlockName(BlockTableRecord btr, Transaction tr)
        {
            if (btr.IsFromExternalReference)
            {
                // 如果匿名块在外部引用中，则需要打开外部参照数据库
                return "匿名块在外部引用中，则需要打开外部参照数据库";
            }
            else if (!btr.IsAnonymous)
            {
                // 如果匿名块不是匿名或是具名块，则返回块名称
                return btr.Name;
            }
            else
            {
                // 如果匿名块是匿名块，则继续查找其所属的块表记录
                foreach (ObjectId ownerId in btr.GetBlockReferenceIds(true, false))
                {
                    BlockReference br = tr.GetObject(ownerId, OpenMode.ForRead) as BlockReference;
                    if (br != null && br.IsDynamicBlock)
                    {
                        BlockTableRecord dynamicBtr = br.DynamicBlockTableRecord.GetObject(OpenMode.ForRead) as BlockTableRecord;
                        return GetRealBlockName(dynamicBtr, tr);
                    }
                }
            }

            return "";
        }
    }
}
