基于.net平台c#语言的AutoCAD二次开发入门

基于.net平台c#语言的AutoCAD二次开发入门

1. 开发入门

1.1 软件准备

      Visual Studio 2017 AutoCAD 2014

1.2 开发环境准备

首先打开我们的 Visual Studio软件，菜单栏点击“文件→新建→项目”，选择Visual C#下的“类库(.NET Framework)”,在下面的文字框内容填写类名与项目路径（由于我的AutoCAD是2014版本，在这里我们选择的是.NET Framework4，根据AutoCAD版本的不同，.NET Framework版本的选择要注意），点击“确定”，完成项目的创建。

在项目名FirstCad下，鼠标右键点击“引用→添加引用”按钮，弹出对话框，点击“浏览”，输入CAD的安装目录（*\Autodesk\AutoCAD XXXX），加载该目录下的acdbmgd.dll、acmgd.dll、accoremgd.dll、AcCui.dll文件，点击“确定”，我们所需要的几个动态链接库（.dll全称 Dynamic Link Library ）被加载进来。选中这四个类库，右键进入“属性”，将“复制本地”选择框设置为false。

常用的AutoCAD .NET API的四个主要DLL文件

名称	作用	备注
AcDbMgd.dll	处理图形文件中存储的对象
AcMgd.dll	处理AutoCAD应用程序和用户接口
AcCui.dll	处理自定义文件
AcCoreMgd.dll	处理编辑器、发布与打印、定义AutoLISP命令和函数	AutoCAD 2014版

在项目的调试选项中，添加启动外部选项，指定我们的CAD的启动目录（acad.exe），具体设置如下图。设置完毕后，在我们debug时自动启动CAD软件。

1.3 代码运行环境测试

在我们的Class1.cs里面引入刚导入的其他工作空间定义的类型（为了测试，暂时导入三个，以后会导入其他的），代码如下：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
//导入的其他工作空间定义的类
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;

namespace FirstCad
{
    public class Class1
    {
        [CommandMethod("HelloWorld")]//设计的新命令

        public void HelloWorld()//调用HelloWorld 命令要调用的函数
        {
            Document acDoc = Application.DocumentManager.MdiActiveDocument;//获取当前的活动文档
            Editor acEd = acDoc.Editor;//当前的编辑器对象，命令行对象？
            acEd.WriteMessage("Hello AutoDesk !! please take care of me!");//输出字符串
        }
    }
}

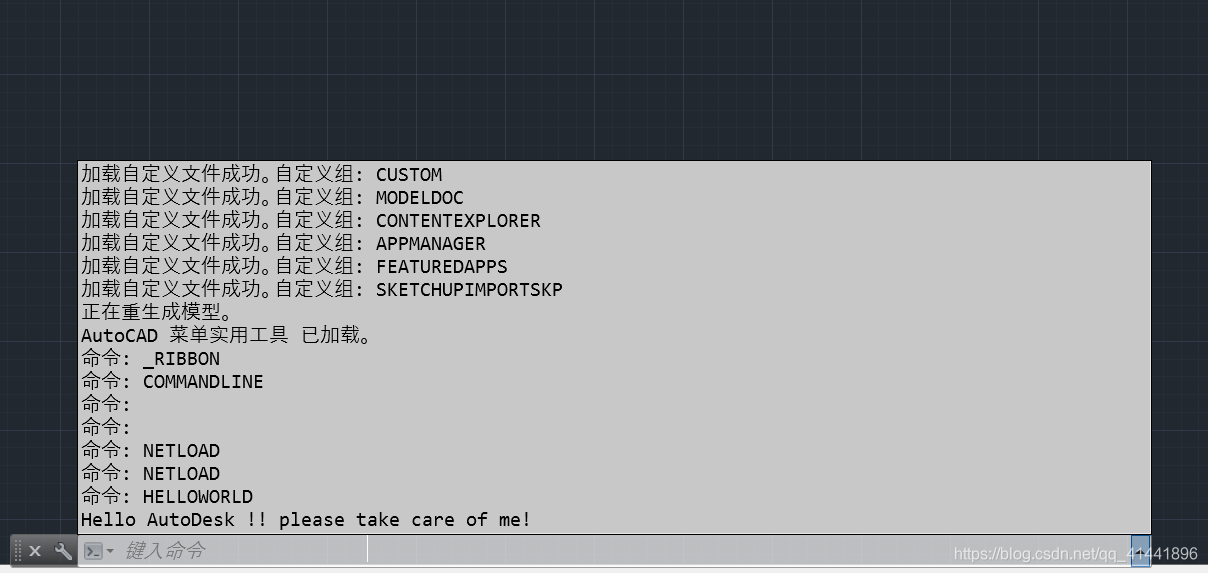

代码写好后，在项目名FirstCad上右键点击“调试→启动新实例”按钮，我们引入的CAD 软件会被打开（根据电脑运行速度的不同，有些首次运行可能会慢一点），在命令行输入【NETLOAD】命令，弹出对话框，选择我们编译生成的FirstCad.dll（*\FirstCad\FirstCad\bin\Debug\FirstCad.dll）,然后在输入【HelloWorld】命令，命令行会输出我们设定的字符串（Hello AutoDesk !! please take care of me!）。这样的话，我们的测试就完成了，可以继续进行后续的开发。
