前言

刚毕业工作发现团队目前是采用Matlab与C/C++混合编程，代码主体为M文件，其中很多函数都需要利用C代码来进行实现，推进下一步IP设计的工作（这一部分我也不太懂，如RTL等等，只知道与Verilog、FPGA有关）。

公司电脑是Matlab 2020b or 2021b配合Visual Studio 2017使用，高版本Matlab与低版本Visual Studio安装完直接就能使用。

我自己电脑是学校期间装的 Matlab2020b ，由于想熟悉一下M、C/C++混合编译，因此想在自己电脑上配置一下环境。

VS我是直接在微软VisualStudio官网的最新版 Visual Studio 2022 Community 版本，想着新点用着也应该问题不大，结果发现在Matlab中使用 >>mex -setup 命令时无法配置为使用’Microsoft Visual C++ 2022 ©’ 以进行 C 语言编译，故着手从网上查找资料进行配置，但发现网上资料对于Matlab与Visual Studio 2022混合编程的资料基本没有，自己刚好误打误撞在不重装、升级Matlab版本到2022a、b的情况瞎解决了问题。下面以 Matlab2020b 配置 Visual Studio 2022 为例给出具体解决办法。

一、构造编译器的配置文件到Matlab安装目录

在Matlab中使用 MEX 可以编译C/C++ ，需要先配置好编译器，可以使用 >>mex -setup 命令来设置。如果电脑上是先安装的Visual Studio，然后安装Matlab，那么一般情况下，只需要在命令行输入 >>mex -setup 按照提示选择即可完成编译器的设置。

但是，假如是先安装的Matlab后安装的Visual Studio，或者其它一些原因，很可能 >>mex -setup 命令无法找到计算机中的Visual Studio编译器，因此需要进行一些修改才能成功配置编译器。

在Matlab的安装目录 …\MATLAB\R2020b\bin\win64\mexopts 目录中有各种编译器的配置文件，Matlab就是依靠这些xml文件和编译器建立关联，对应编译器的 .xml 文件会到windows系统的注册表中读取编译器和SDK的路径信息，之所以 >>mex -setup 命令无法找到编译器就是因为注册表中缺少编译器和SDK的路径信息。

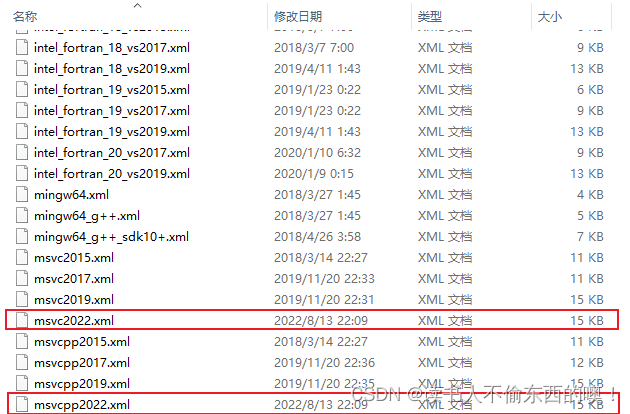

Matlab配置文件
这里是我的电脑 …\mexopts 下配置文件，原本是没有 红色矩形框 中 msvc2022.xml 和 msvcpp2022.xml 两个 .xml 文件的。根据网上方法，可以在高版本的Matlab中得到你所需要的配置文件，我没有这么做的原因一个是懒得重新安装Matlab，另外也不确定Matlab2022a、b中是否有没有上述两个配置文件，在网上也查不到相关信息。

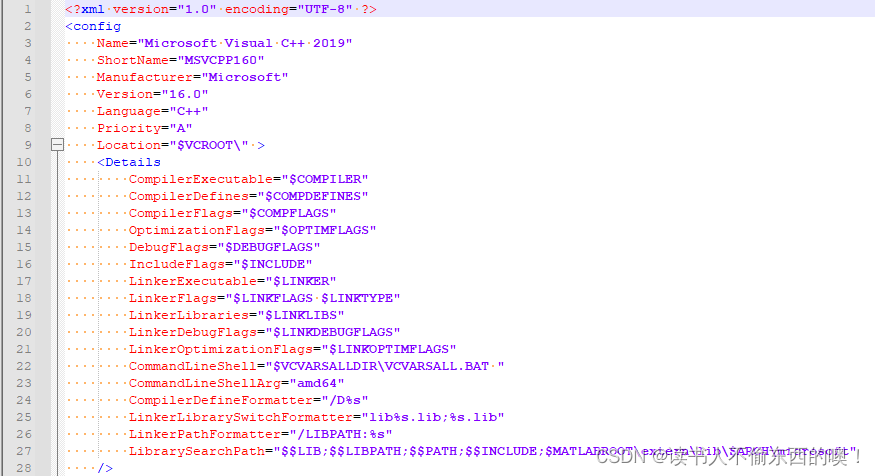

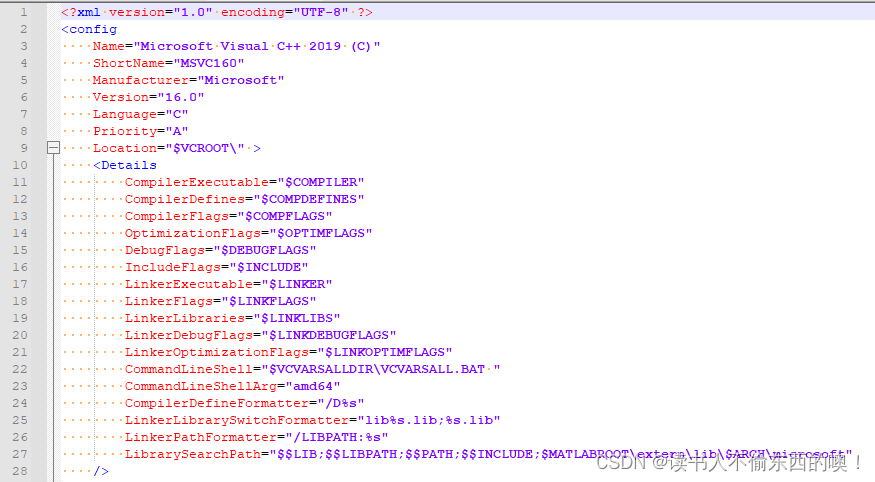

因此，我就想着能不能自己构造这两个文件，根据2015、2017和2019版本的 .xml 文件，发现还是有规律的，而且配置文件基本没有变化，这里是msvc2019.xml 和 msvcpp2019.xml 文件的内容。

其实，只需要将两个文件进行修改就可以了：

将两个文件的第3行 Name=“Microsoft Visual C++ 2019 ©” 改为 Name=“Microsoft Visual C++ 2022 ©”；
将两个文件的第4行 ShortName=“MSVCPP160” 改为 ShortName=“MSVCPP170”；
将两个文件的第6行 Version=“16.0” 改为 Version=“17.0”；
最后将将两个文件中的所有 [16.0,17.0) 改为 [17.0,18.0)，每个文件中均有12处需要修改。

不确定我有没有遗漏的修改的地方，如果嫌麻烦也可以直接下载 msvc2022.xml 和 msvcpp2022.xml 这两个文件： msvc2022.xml、msvcpp2022.xml ，提取码：6y42 。

二、在Matlab中配置为使用’Microsoft Visual C++ 2022 ©’ 以进行 C 语言编译

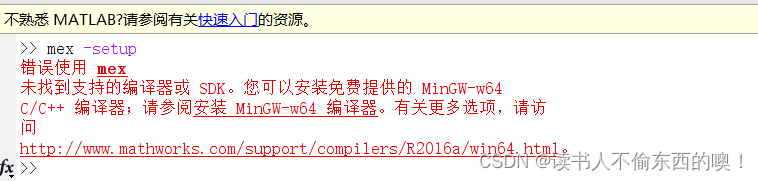

若在没有 msvc2022.xml 和 msvcpp2022.xml 在Matlab命令行输入 >>mex -setup ，则会出现 错误使用 mex ：

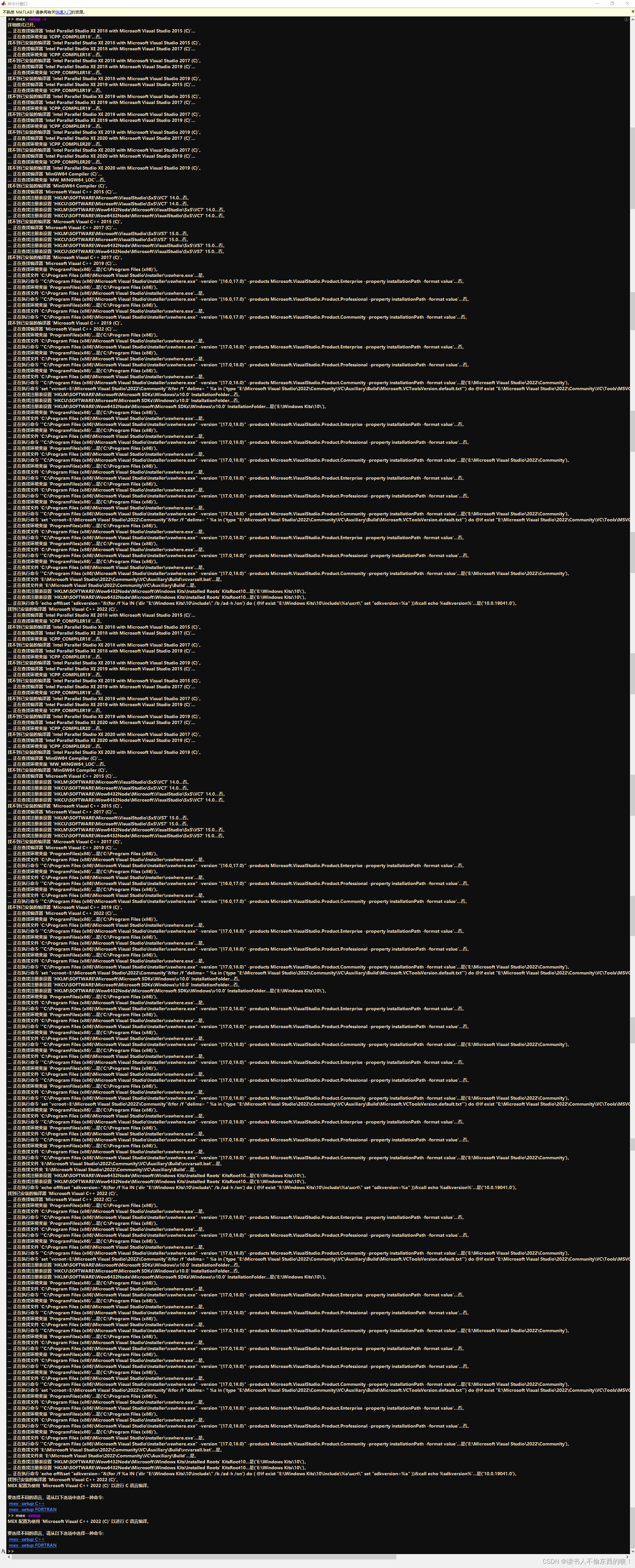

为了清楚Matlab2020b搜索编译器和SDK的过程，可以使用 >>mex -setup -v 命令可以看到搜索过程：
Matlab2020b搜索编译器和SDK的过程（未添加2022版配置文件）
在将构造的配置文件 msvc2022.xml 和 msvcpp2022.xml 加入到Matlab的安装目录 …\2020b\bin\win64\mexopts 目录中，在Matlab命令行中输入 >>mex -setup -v 搜索过程为：
Matlab2020b搜索编译器和SDK的过程（添加2022版配置文件后
可以看到，此时成功将Matlab的MEX 配置为使用 ‘Microsoft Visual C++ 2022 ©’ 以进行 C 语言编译。

在其他资料中有提到需要修改注册表或者增加系统环境变量等操作，但我操作完以上步骤后就已经配置成功了，我想的是可能系统自动帮我进行上述提到的一系列操作。
如果你的Matlab配置 Visual Studio失败，可以参考一下参考资料。

三、验证M文件与C文件混合编译

首先，新建一个工程文件夹，新建一个.m文件保存在此文件夹中。

clc
clear all
close all

a = 1;
b = 5;
c = MyAdd(a, b);

disp(' ');
disp(['   MyC = ' num2str(c)]);

fprintf(['\n']);
fprintf(['   MyC = ' num2str(c) '\n']);

在此.m文件中有一个 c = MyAdd(a, b) 函数，Matlab中没有这个函数，自己也没有定义，因此是无法直接运行的。

打开VS2022，新建一个.c或者.cpp文件，命名需要与.m文件中所调用的函数名相同，即 MyAdd.c 或 MyAdd.cpp均可。

/*=================================================================
 * mexfunction.c
 *
 * This example demonstrates how to use mexFunction.  It returns
 * the number of elements for each input argument, providing the
 * function is called with the same number of output arguments
 * as input arguments.


 * This is a MEX-file for MATLAB.
 * Copyright 1984-2018 The MathWorks, Inc.
 * All rights reserved.
 *=================================================================*/
#include "mex.h"
void add(double* x, double* y, double* z)
{
	*z = *x + *y;
}

void mexFunction(int nlhs, mxArray* plhs[], int nrhs, const mxArray* prhs[]) {
    int i;
    double *A;
    double *B;
    double *C;
    /* Examine input (right-hand-side) arguments. */
    mexPrintf("\n%d input argument(s).", nrhs);
    for (i = 0; i < nrhs; i++) {
        mexPrintf("\n\tInput Arg %i is of type:\t%s ", i, mxGetClassName(prhs[i]));
    }
    A = mxGetPr(prhs[0]); //取得输入变量的指针
    B = mxGetPr(prhs[1]);
    plhs[0] = mxCreateDoubleMatrix(1, 1, mxREAL); //创建输出矩阵
    C = mxGetPr(plhs[0]);
    add(A, B, C);
    //* C = (*A) + (*B) ;

    /* Examine output (left-hand-side) arguments. */
    mexPrintf("\n\n%d output argument(s).\n", nlhs);
    if (nlhs > nrhs)
        mexErrMsgIdAndTxt("MATLAB:mexfunction:inputOutputMismatch",
            "Cannot specify more outputs than inputs.\n");
}

此例程是根据 mexFunction.c 修改的，可以在Matlab官方文档中搜索 mexFunction 得到，更多内容请参见官方文档：

doc mex

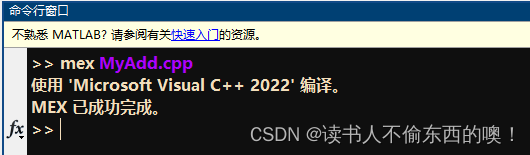

在Matlab命令行中输入 >>mex MyAdd.cpp 对其进行编译；

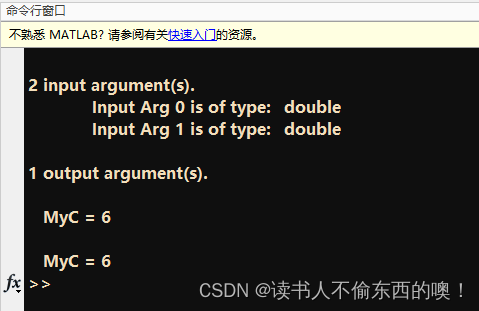

此时在Matlab中运行.m文件即可。

四、配置Cuda加速Matlab程序

在查找资料过程发现可以用 Cuda加速Matlab程序 (是我太菜了)，同样也需要与Visual Studio版本对应的.xml配置文件，在Matlab的安装目录 …\MATLAB\R2020b\toolbox\parallel\gpu\extern\src\mex\win64 中，Matlab2020b中一共有三种版本的配置，分别是2015、2017和2019。

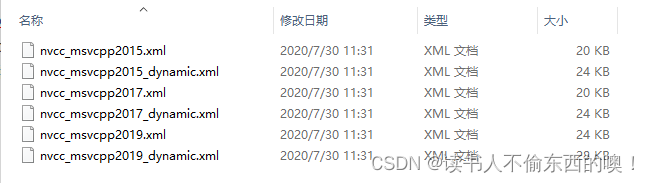

cuda的.xml配置文件
打开看了一下与 msvc2022.xml 和 msvcpp2022.xml 很像，我想着是不是可以用同样的方法编一个.xml就可以了，由于我的台式机为A家显卡，应该是没办法试了，之后用笔记本尝试一下。
