最开始选择小米路由器4C是因为学校网速只有100M，图个便宜，结果刷固件成了最艰辛的道路。
这里一步步道来。
小米路由器自带管理界面的使用，还有路由器基本使用就不在这说了，这应该是基础常识。

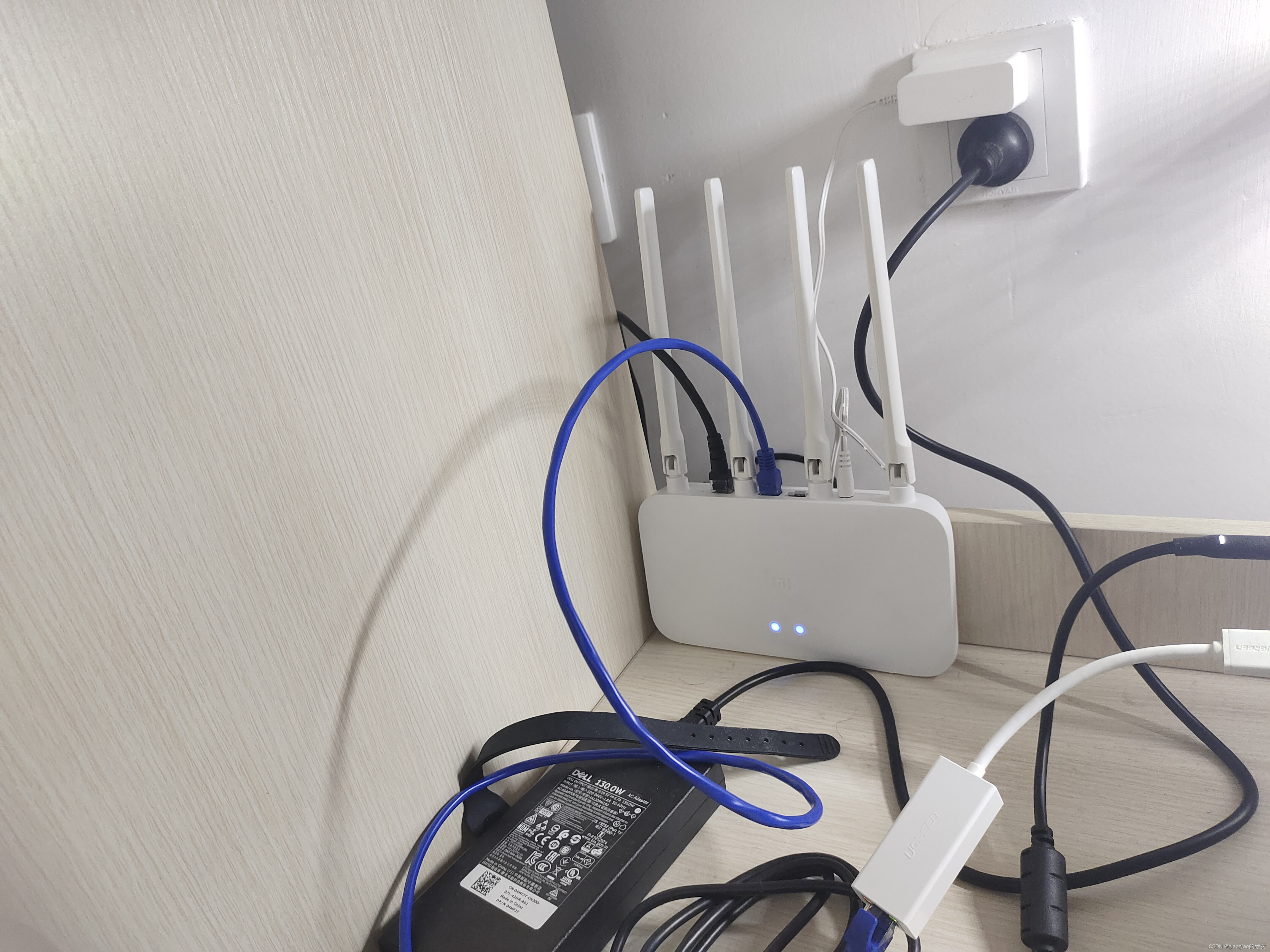

这是我的小米路由接线
请添加图片描述

1.刷固件

这里我打算先刷breed，因为自编译固件怕出问题，减小变砖的风险，编译固件后面再说。

线什么的都先连好

首先要通过路由器漏洞打开23端口，使得能够通过telnet远程操控，
正常是通过kali虚拟机，利用脚本，网上很多教程，我最初是这样。
后来发现有大佬针对小米路由器开发了个一键开启脚本，很好用，我就用这个了。
再后面给百度网盘。
在刷固件/R3GV2 patches中，运行0.start_main.bat,弹出cmd
在这里插入图片描述
输入路由器密码，回车，等他自动加载telnet。

然后打开刷固件里的MobaXterm_Personal_21.1.exe
在这里插入图片描述

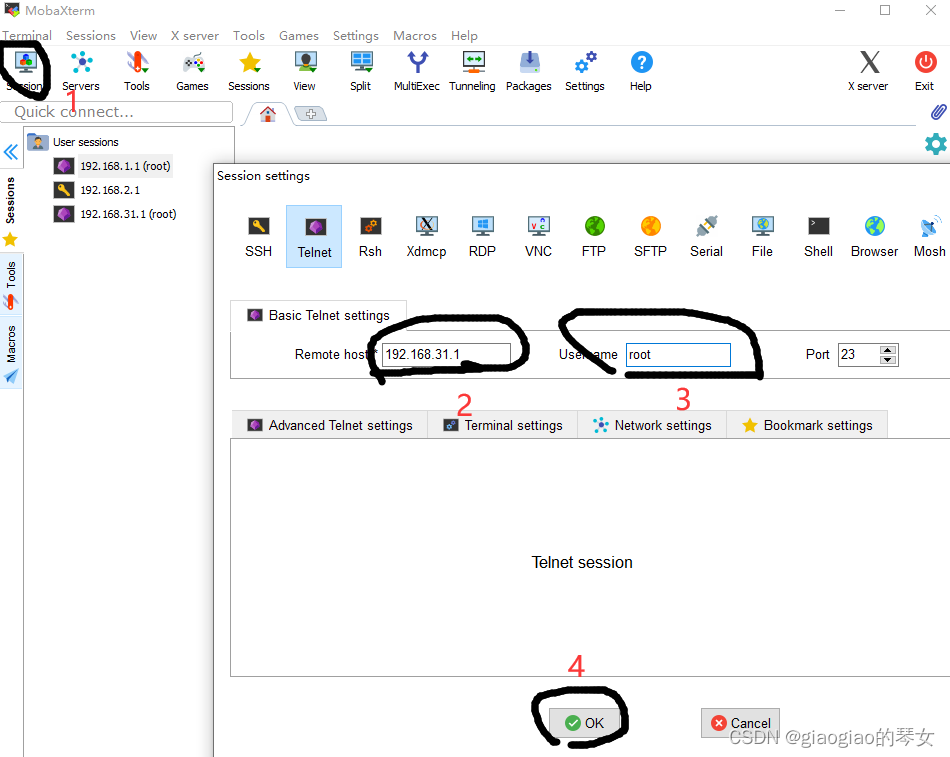

点Session,新建telnet协议，看下图

之后再界面中输入用户名“root”，然后回车登录

网上都说要备份三个，但是除了all.bin其他两个，对于初学来说根本用不上，而且半天都备份不成功。我这里备份了all.bin和eeprom.bin，也放在百度网盘了。弄不起的可以跳过，小米4C通用的，因为我换了两个，刷回官方都没问题。

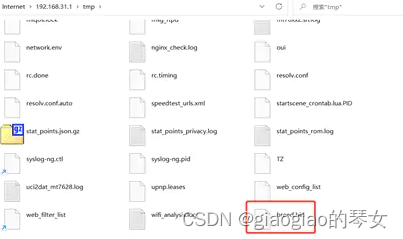

现在就是把breed.bin（也放百度网盘了），通过ftp放进路由器的tmp文件夹下。
打开此电脑，
在这里插入图片描述

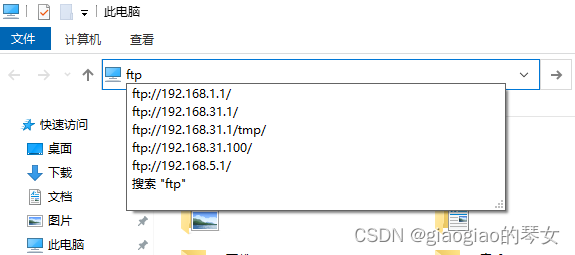

在这里输入ftp://192.168.31.1

,再回到 MobaXterm 输入

mtd write /tmp/breed.bin Bootloader

在这里插入图片描述
这里breed就刷进去了。然后拔掉路由器的电源，卡针插路由器上的小孔reset键，一直插着，然后再插上电源。
电源黄灯和网络蓝灯会闪几下，闪完了，就松开reset键。

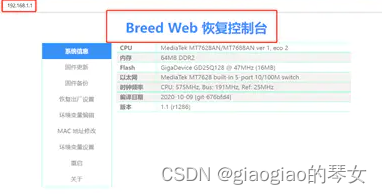

打开网页输入192.168.1.1，成功进入breed
在这里插入图片描述

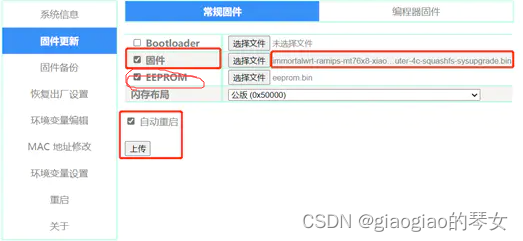

一般路由器都可以通过固件更新

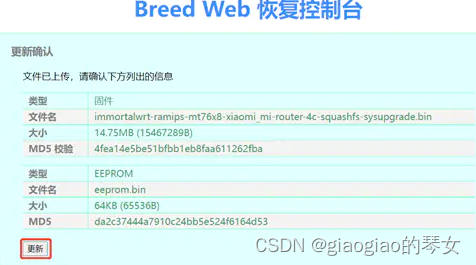

这里嫖的网上的图，其实不用eeprom，只用选择固件就行了。然后就是
更新后，等路由器灯双蓝闪就行了，这个时候就可以通过网页进管理后台了。
用别人固件找不到ip的，打开cmd输入ipconfig，看看自己电脑的ip。

小米4c无法正常用breed刷固件的原因：

没有专用的breed，故用的通用breed

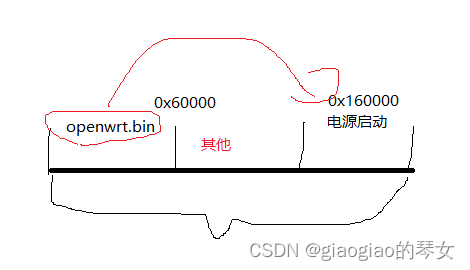

图形界面刷入的位置有限，通常是公版0x50000，根据网上大佬们的意思，大致就是

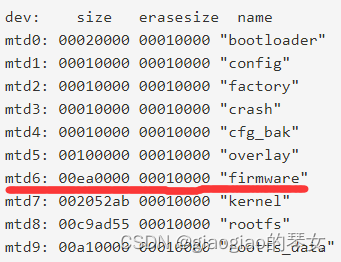

小米4C的openwrt的固件（fireware）分区从0x160000开始放入，即openwrt固件应该放在从0x160000开始，但是通用breed不能放在那里。

形象点就是：两个人在一起才能走，但是现在两个人被隔开了，只有找到对方，这样导致路由器一直重启
在这里插入图片描述

拯救自启

环境变量设置更改（即设置自启从0x160000开始加载kernel内核）

先在breed环境变量设置中，打开位置选择breed内部，然后断电重启breed
再次进到breed界面，进入环境变量编辑
在这里插入图片描述
然后保存。

这个时候按理说直接刷入openwrt固件没问题的，但是我还是出问题了。电源灯不闪了，但是网络灯一直亮，路由器变成了交换机。

于是我再次重启路由器进入了breed模式。
打开之前的 MobaXterm，通过telnet连接192.168.1.1
然后输入

wget http://127.0.0.1/1/192.168.2.1.bin

这个不要照着抄，这是我自建的iis服务端
在这里插入图片描述
然后把应该存放固件的位置清空，

flash erase 0x160000 0xea0000
flash write 0x160000 0x80000000 0x5c0139
//一般来说wget下载的应该在0x80000000这个位置，0x5c0139这个是我的固件大小，麻烦仔细看一下wget完成后的信息，这数据两个都能看到
boot flash 0x16000 重启即可
这里完了，成功刷入自编译的固件。
拔点电源，重新插上，路由器仍旧正常启动。

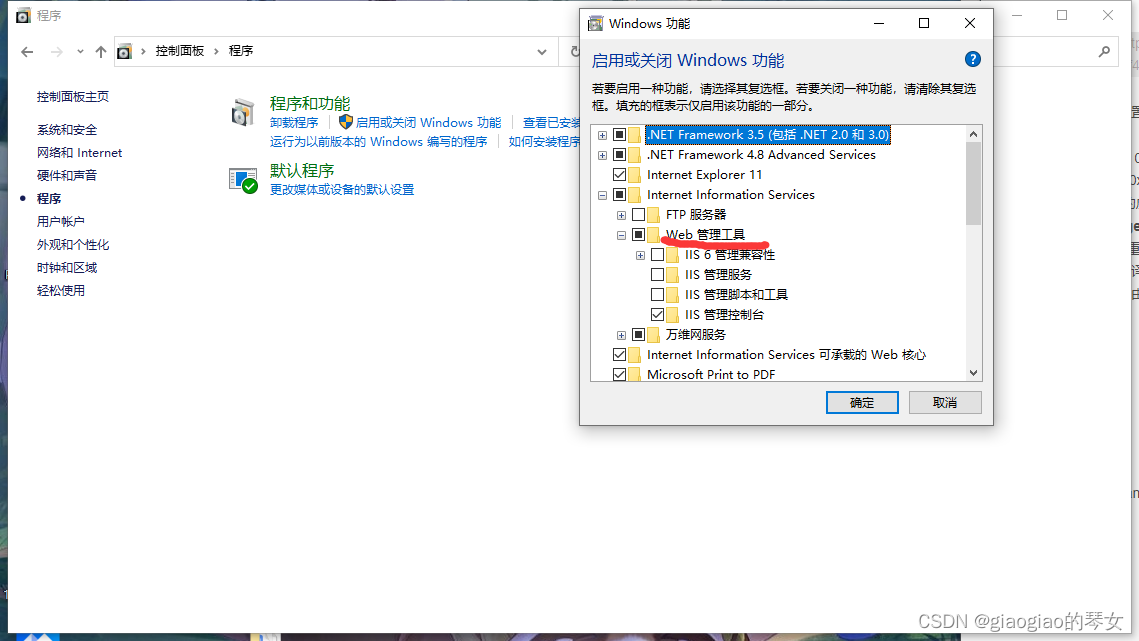

iis服务器安装

这里不明白的自行度娘
在这里插入图片描述

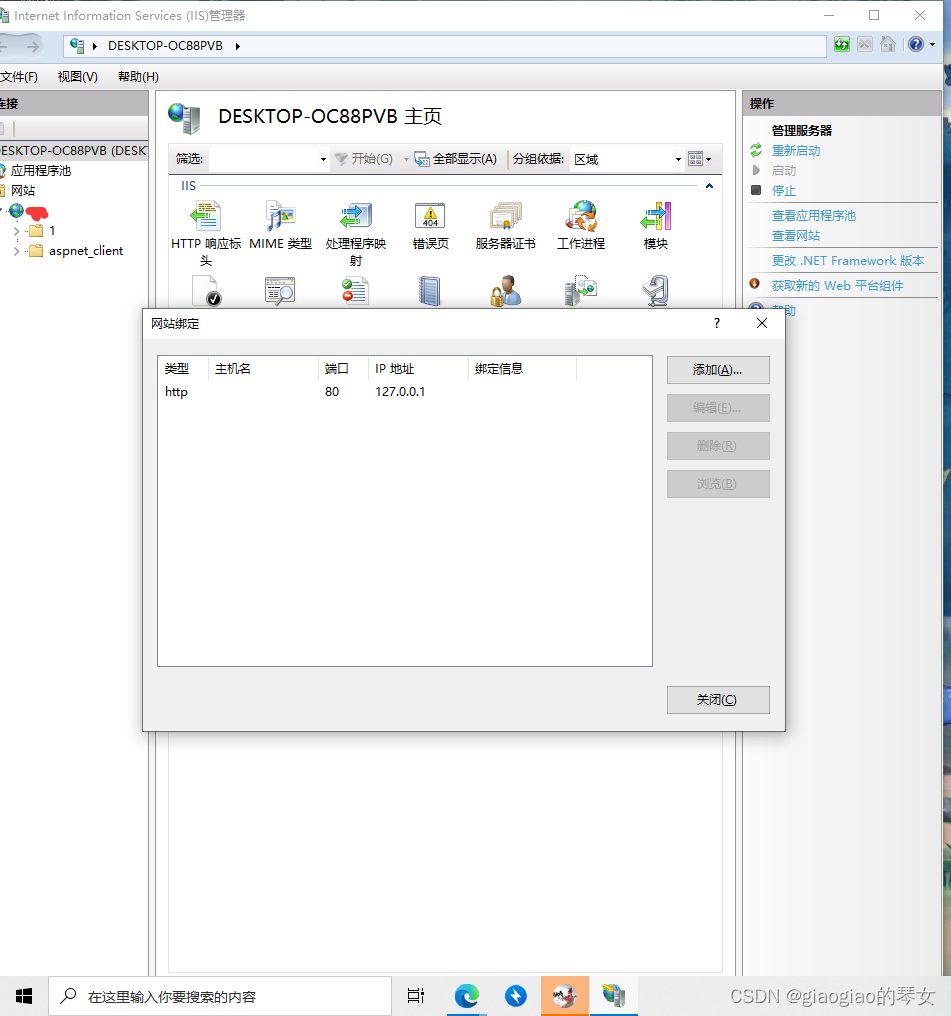

然后随便创建了一个网站，ip设为本地，网页存放在C:\inetpub\wwwroot，我在里面新建了个文件夹，然后固件放了进去。

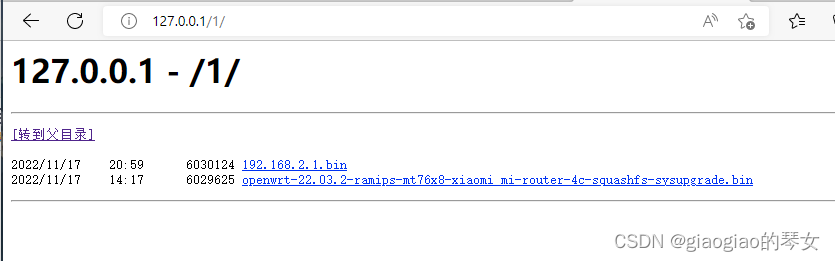

这里请自行通过网页访问验证

固件自编译

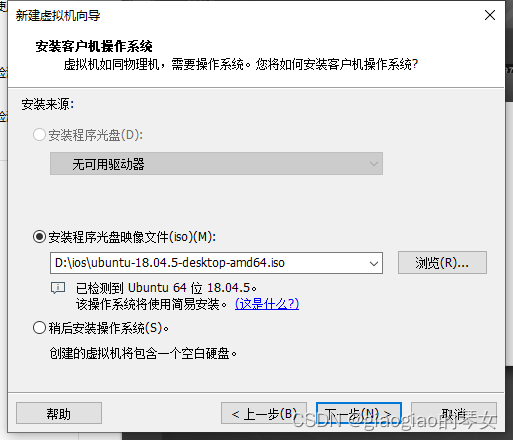

我用的vm虚拟机，虚拟机安装教程请自行百度，ubuntu则是一键安装
在这里插入图片描述

VMware15.5 for Windows
Ubuntu 18.04.5-TLS-桌面版-64位

为了处理github访问速度过慢，这里做两个修改
在这里插入图片描述

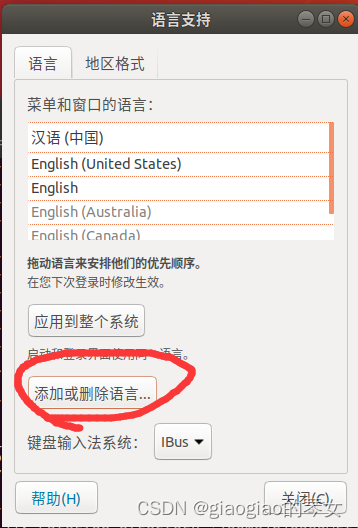

看不懂英文的，去语言支持

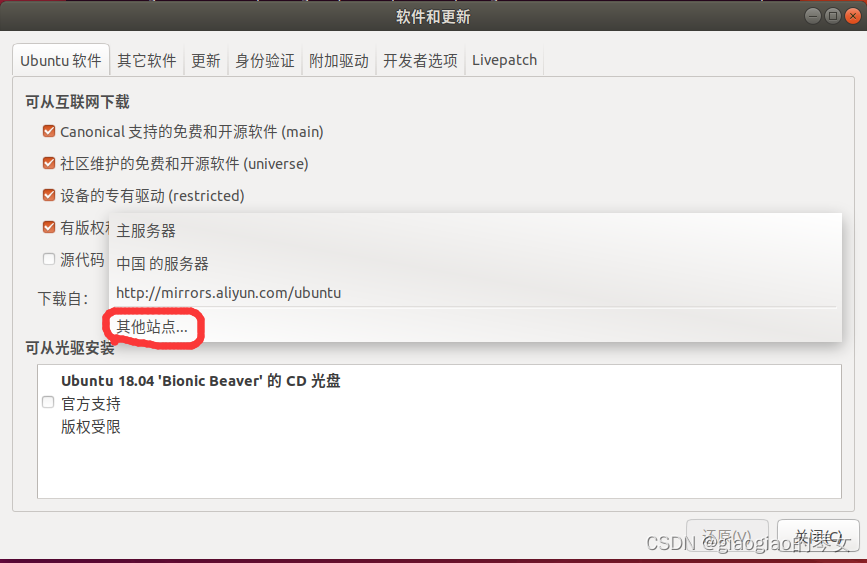

修改github源
在这里插入图片描述
其他站点里面自行选择国内的源
基本配置好了
这里开始编译openwrt环境：

sudo apt-get update
sudo apt-get upgrade
安装依赖
sudo apt-get -y install build-essential asciidoc binutils bzip2 gawk gettext git libncurses5-dev libz-dev patch python3 python2.7 unzip zlib1g-dev lib32gcc1 libc6-dev-i386 subversion flex uglifyjs git-core gcc-multilib p7zip p7zip-full msmtp libssl-dev texinfo libglib2.0-dev xmlto qemu-utils upx libelf-dev autoconf automake libtool autopoint device-tree-compiler g+±multilib antlr3 gperf wget curl swig rsync
下载openwrt源码：
git clone https://gitcode.net/mirrors/openwrt/openwrt.git
进入openwrt
cd openwrt
更新feeds软件源
./scripts/feeds update -a
安装feeds软件包
./scripts/feeds install -a
因为网络问题，建议代码重复一下，保证下完

然后
