IO口与中断线映射:SYSCFG_EXTILineConfig代码详解

鉴于上面代码逻辑运算太难懂,下面用VS运行C++代码说明,分两种:

1--指定某一类io口,比如是GPIOF就用5代替,然后循环各个(0~15)io口:

// 配置寄存器EXTICR循环io口代码测试.cpp :
//
#include <iostream>
int main()
{
    int   EXTI_PinSourcex=0;
    uint32_t tmp = 0x00; tmp;
    uint32_t EXTICR[4];

    for (EXTI_PinSourcex; EXTI_PinSourcex < 0x10; EXTI_PinSourcex++)
    {
        tmp = ((uint32_t)0x0F) << (0x04 * (EXTI_PinSourcex & (uint8_t)0x03));//
        EXTICR[EXTI_PinSourcex >> 0x02] &= ~tmp;
        std::cout << EXTI_PinSourcex / 4 << "-" << std::hex << tmp << "-" << std::hex << EXTICR[EXTI_PinSourcex >> 0x02] << "/-";

        EXTICR[EXTI_PinSourcex >> 0x02] |= (((uint32_t)5) << (0x04 * (EXTI_PinSourcex & (uint8_t)0x03)));//A

        std::cout << EXTI_PinSourcex  << "--";
        std::cout << std::hex << EXTICR[EXTI_PinSourcex >> 0x02] << "\n";
       EXTICR[EXTI_PinSourcex >> 0x02] = 0xcccccccc;
            // printf("%02X ", EXTICR[EXTI_PinSourcex >> 0x02]);
    }
 }

/*以下是常用的流操纵符：

std::dec：将输出转换为十进制，默认情况下即为十进制。
std::oct：将输出转换为八进制。
std::hex：将输出转换为十六进制，小写字母形式。
std::hex|std::uppercase：将输出转换为十六进制，大写字母形式。
std::showbase：在输出八进制和十六进制时，显示前缀0和0x。
std::noshowbase：在输出八进制和十六进制时，不显示前缀0和0x。
————————————————
*/

运行效果(输出分别是:哪一个EXTICR寄存器--临时变量:配置寄存器的哪一段设F(1111)--寄存器哪一段清0(0000)--哪一个io口--第EXTI_PinSourcex >> 0x02个EXTICR寄存器配置值)(假设了寄存器的原值是0xcccccccc,不代表任何含义):

圈住的为GPIOF_9

2--模拟源代码,IO口是GPIOD_11参数宏定义,直接调用函数:

// SYSCFG_EXTILineConfig.cpp :
//
#include <iostream>
   void SYSCFG_EXTILineConfig(uint8_t EXTI_PortSourceGPIOx, uint8_t EXTI_PinSourcex);//函数声明

int main()
{
#define EXTI_PortSourceGPIOA       ((uint8_t)0x00)
#define EXTI_PortSourceGPIOB       ((uint8_t)0x01)
#define EXTI_PortSourceGPIOC       ((uint8_t)0x02)
#define EXTI_PortSourceGPIOD       ((uint8_t)0x03)
#define EXTI_PortSourceGPIOE       ((uint8_t)0x04)
#define EXTI_PortSourceGPIOF       ((uint8_t)0x05)
#define EXTI_PortSourceGPIOG       ((uint8_t)0x06)
#define EXTI_PortSourceGPIOH       ((uint8_t)0x07)
#define EXTI_PortSourceGPIOI       ((uint8_t)0x08)
#define EXTI_PortSourceGPIOJ       ((uint8_t)0x09)
#define EXTI_PortSourceGPIOK       ((uint8_t)0x0A)
    //-----
#define EXTI_PinSource0            ((uint8_t)0x00)
#define EXTI_PinSource1            ((uint8_t)0x01)
#define EXTI_PinSource2            ((uint8_t)0x02)
#define EXTI_PinSource3            ((uint8_t)0x03)
#define EXTI_PinSource4            ((uint8_t)0x04)
#define EXTI_PinSource5            ((uint8_t)0x05)
#define EXTI_PinSource6            ((uint8_t)0x06)
#define EXTI_PinSource7            ((uint8_t)0x07)
#define EXTI_PinSource8            ((uint8_t)0x08)
#define EXTI_PinSource9            ((uint8_t)0x09)
#define EXTI_PinSource10           ((uint8_t)0x0A)
#define EXTI_PinSource11           ((uint8_t)0x0B)
#define EXTI_PinSource12           ((uint8_t)0x0C)
#define EXTI_PinSource13           ((uint8_t)0x0D)
#define EXTI_PinSource14           ((uint8_t)0x0E)
#define EXTI_PinSource15           ((uint8_t)0x0F)

        SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOD, EXTI_PinSource11);

 }


void SYSCFG_EXTILineConfig(uint8_t EXTI_PortSourceGPIOx, uint8_t EXTI_PinSourcex)//函数定义
{
    //typedef struct
    //{
    //    uint32_t MEMRMP;       /*!< SYSCFG memory remap register,                      Address offset: 0x00      */
    //    uint32_t PMC;          /*!< SYSCFG peripheral mode configuration register,     Address offset: 0x04      */
    //    uint32_t EXTICR[4];    /*!< SYSCFG external interrupt configuration registers, Address offset: 0x08-0x14 *///ÍⲿÖжÏÅäÖüĴæÆ÷
    //    uint32_t      RESERVED[2];  /*!< Reserved, 0x18-0x1C                                                          */
    //    uint32_t CMPCR;        /*!< SYSCFG Compensation cell control register,         Address offset: 0x20      */
    //} SYSCFG;
    //
    uint32_t tmp = 0x00;
    uint32_t *EXTICR = new uint32_t[4]();// EXTICR四个寄存器
  //  int* pia2 = new int[10]();
    tmp = ((uint32_t)0x0F) << (0x04 * (EXTI_PinSourcex & (uint8_t)0x03));//
    EXTICR[EXTI_PinSourcex >> 0x02] &= ~tmp;

    std::cout <<EXTI_PinSourcex / 4 << "-" << std::hex << EXTICR[EXTI_PinSourcex >> 0x02] << "/-";//哪一个EXTICR寄存器--寄存器哪一段清0(0000)

    EXTICR[EXTI_PinSourcex >> 0x02] |= (((uint32_t)EXTI_PortSourceGPIOx) << (0x04 * (EXTI_PinSourcex & (uint8_t)0x03)));//6---GPIOG,0----GPIOA

    std::cout << static_cast<int>(EXTI_PinSourcex) << "-" << std::hex << tmp  <<  "--";//哪一个io口--临时变量:配置寄存器的哪一段设F(1111)
    std::cout << std::hex << EXTICR[EXTI_PinSourcex >> 0x02] << "\n";//第EXTI_PinSourcex >> 0x02个EXTICR寄存器配置值
}

// 运行程序: Ctrl + F5 或调试 >“开始执行(不调试)”菜单
// 调试程序: F5 或调试 >“开始调试”菜单

/*以下是常用的流操纵符：

std::dec：将输出转换为十进制，默认情况下即为十进制。
std::oct：将输出转换为八进制。
std::hex：将输出转换为十六进制，小写字母形式。
std::hex|std::uppercase：将输出转换为十六进制，大写字母形式。
std::showbase：在输出八进制和十六进制时，显示前缀0和0x。
std::noshowbase：在输出八进制和十六进制时，不显示前缀0和0x。
————————————————
*/
//std::cout在处理uint8_t变量类型的时候默认输出字符，刚好数字0-10对应的ascii字符都是不可打印的！解决：
//使用static_cast<int>
//
//如果是定义的全局变量或者静态变量，未初始化的话就是0.如果是局部变量，那就是以前残留在堆栈里的随机值。
//1、局部变量。
//局部变量在没有显式初始化时，其值C语言规范没做要求，可以是随机值，也可以是编译器随意给定的值。
//比如gcc编译器的局部变量就是随机值，可能为任何值。而微软的编译器，如VC或VS，则会初始化为全c，即0xCCCCCCCC。

运行效果:(输出分别是:哪一个EXTICR寄存器--临时变量:配置寄存器的哪一段设F(1111)--寄存器哪一段清0(0000)--哪一个io口--第EXTI_PinSourcex >> 0x02个EXTICR寄存器配置值)(假设了寄存器的原值是0x00000000,为复位值):

GPIOD_11

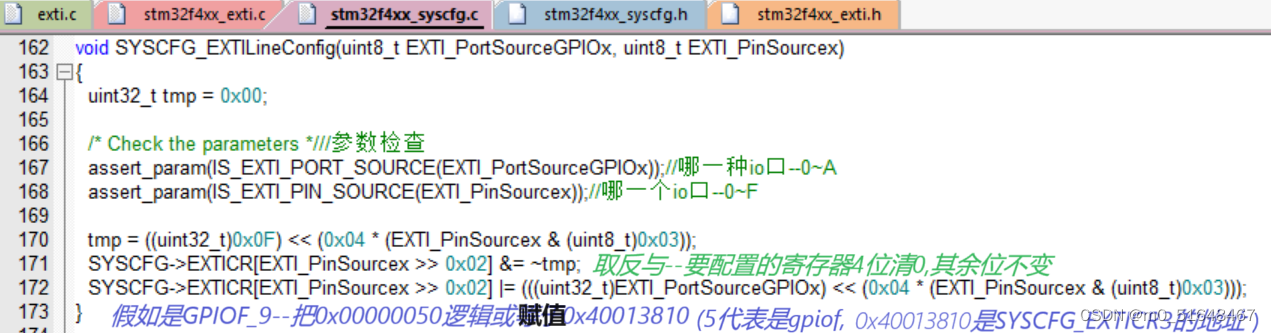

部分相关单片机代码截图(GPIOF_9):

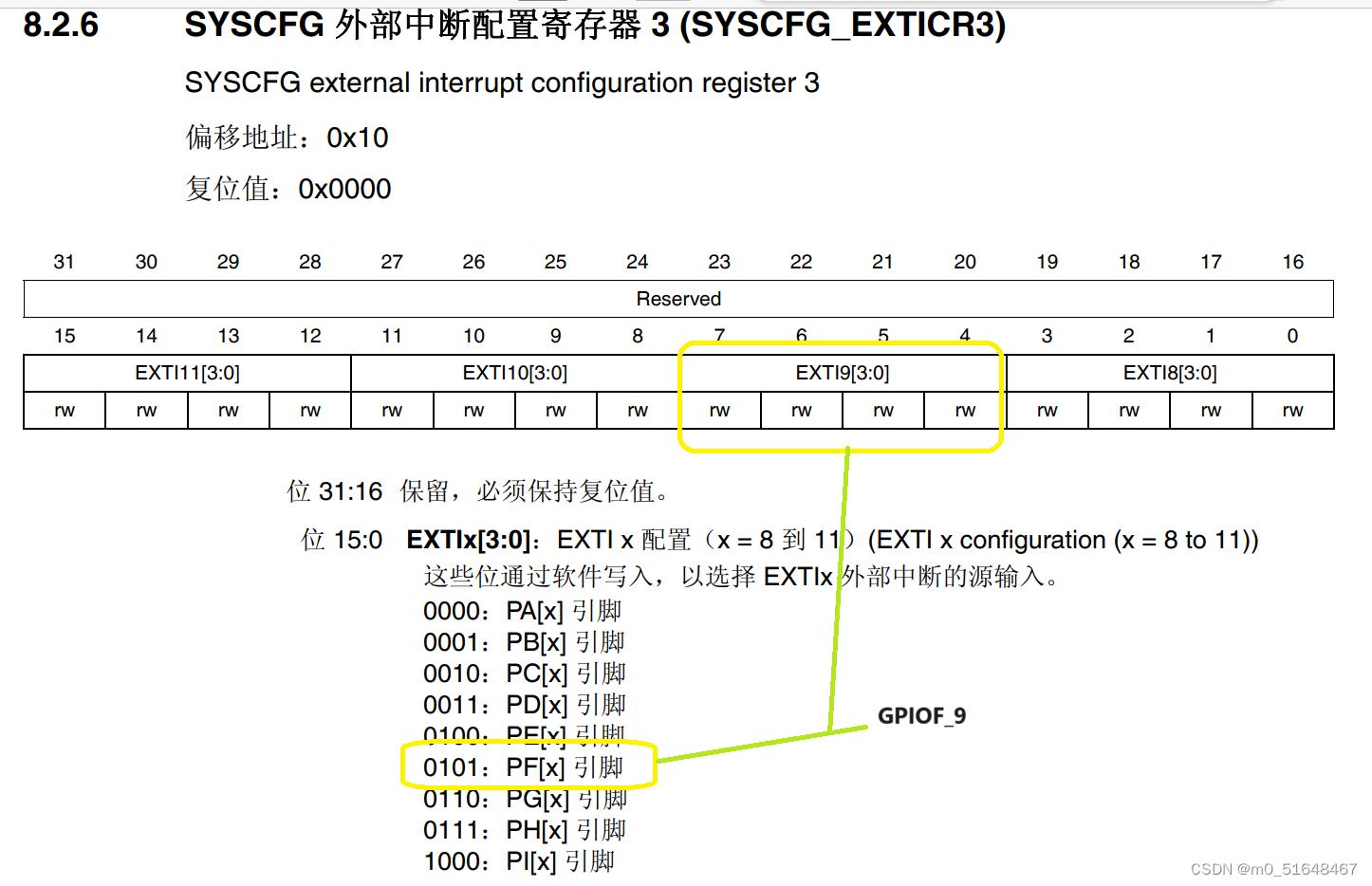

手册部分:
