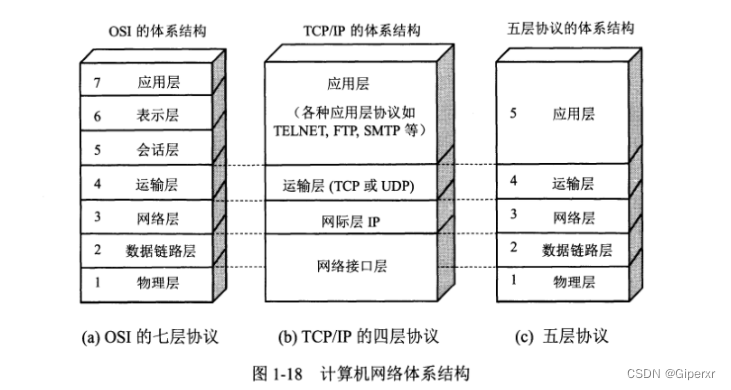

物理层

PDU：比特

中继器有“5-4-3”规则
其所连接的两个网段协议和速度要一样。
集线器：多端口中继器，半双工通信

该层设备：

中继器（数字信号再生）
放大器（模拟信号放大）
集线器（多端口中继器）
转发器

任务：透明地传输比特流

功能：在物理媒体上为数据端设备透明传输原始比特流（唯独不参与数据数据封装。不解决冲突域和广播域）

---

数据链路层

该层设备	网桥：连接不同网段，隔离冲突域 透明网桥，源路由网桥 局域网交换机：多端口的网桥，连接不同主机，隔离碰撞域，使用物理地址 直通式：只检查目的地址6B 存储转发式
任务	将网络层传下来的IP数据报组装成帧
功能	成帧 差错控制（CRC、ARQ（三种方式）） 流量控制（相邻两个节点之间的链路，流量控制需要编号，编号在LLC） 传输管理 防止丢失（计时器超时重发）
备注	滑动窗口机制（窗口大小固定）。解决了冲突域 信道效率，信道吞吐率 使用物理地址进行转发 在以太网广播数据，所有节点包括自己都能听见

HDLC

协议	HDLC:三类站和数据操作方式
所属	广域网 （最短6B）
PDU	帧
协议描述	面向比特，采用比特填充的首尾标指法 3种数据操作方式NRM ABM ARM
长度范围	6 ~ 1506B
长度	8b(F)+8b(A)+8b(C )+info+0B~1500B(IP数据报等)+16b(FCS)+8b(F) F：0111110标志位，帧定界
连接/可靠	可靠
有无编号	对信息帧编号
双工单工	全双工

PPP

协议	PPP: LCP+NCP+封装IP方法
所属	广域网 （最短6B）
PDU	帧
协议描述	面向字节，点对点通信，所以不采用CSMA/CD
长度范围	8 ~ 1508B
长度	1B(F)+1B(A)+1B(C )+2B(协议)+0B~1500B(IP数据报等)+2B(FCS)+1B(F)
连接/可靠	检错不纠错/  不可靠
有无编号	无
双工单工	全双工

以太网

	以太网
所属	局域网 （最短64B）
PDU	帧
协议描述	总线型拓扑
连接/可靠	无连接不可靠
有无编号	无

LLC

给帧加序号，可以向网络层提供面向连接或确认的服务

MAC：介质访问控制子层

	MAC：介质访问控制子层
所属	局域网 （最短64B）
PDU	帧
协议描述	因为使用了CSMA/CD，所以有最小长度，64B
长度范围	64 ~ 1518B
长度	6B(目的)+6B(源)+2B(类型IP/ARP)+46B~1500B(数据)+4B(FCS)
连接/可靠	无连接不可靠

局域网下的MAC层：

•  CSMA：监听信道：1-坚持；非坚持；p-坚持

•  CSMA/CD

协议	CSMA/CD
所属	局域网下的MAC层
PDU	帧
协议描述	先听后发，边听边发，冲突停发，随机重发。 有个争用期，所以有最小长度64B 常用于总线型，星型。不用于点对点型
连接/可靠	无连接
有无编号	无
双工单工	半双工

• CSMA/CA

        无线局域网只能用这个，冲突不停发

• 令牌传递

        令牌转圈，每个节点时间固定。令牌会变成数据帧，只有发送者可以撤销自己发送的数据。然后再产生一个新令牌。

---

网络层

该层设备	路由器：路由选择，分组转发。可以隔离广播域。 根据报文的IP地址找到下一个路由器。转发时MAC地址每次都变，IP目的和源地址一直不变 整个分组完全收到再转发 网段间间接交付，网段内直接交付
任务	把网络层的协议数据单元从源端传到目的端
功能	路由选择 流量控制（发送接收端速度协调） 拥塞控制（根据网络状态） 差错控制 网际互连
备注	解决了广播域

IGMP

协议	IGMP
所属	组播
PDU	数据报/分组
协议描述	加入组播组用的，IP协议字段为2，不产生ICMP
长度	D类地址，只能用作目的地址，224.0~239.F

内部网关：OSPF（网络层）、RIP（应用层）

        还有一个是RIP，但是在应用层

协议	OSPF
所属	内部网关
PDU	数据报/分组
协议描述	使用IP协议，与所有节点交谈，内容为相邻信息
长度	代价最低，需要再次划分成“区域”，内有四种路由器

        RIP（应用层）

协议	RIP（应用层）
所属	内部网关
PDU	报文段/用户数据报
协议描述	作为UDP的数据，与相邻节点交谈，内容为全部信息
长度	跳数最少

相应的有个外部网关BGP也是应用层

协议	BGP（应用层）
所属	外部网关
PDU	报文段/用户数据报
协议描述	基于TCP协议，不兜圈子，不求最佳 与相邻的交谈，首次交换整个路由表；之后交换变化部分
长度	打开，更新，保活，通知。非最佳路由

IP

• IPv6

        地址长64bit，首部必须是8B的整数倍，掌握省略写法

• ICMP

        分为ICMP差错报告报文（5种），ICMP询问报文（4种），不发送ICMP有4种情况。



         终点不可达、源点抑制、时间超过、参数问题、改变路由
        回送请求和回答、时间戳请求和回答、掩码地址请求和护垫、路由器逊和通告

• ARP

        根据IP找MAC，ARP有4种典型情况。

• CIDR

        无分类编址，把小网络汇聚成超网。

        可以用全0或全1的子网，但是不可以用全0或全1的主机，用了斜线就暗示用了CIDR。

• NAT（传输层协议）

        需要管理员手动添加表项，收到的消息条目里没有就丢弃
        用于私有IP和全球IP转化
        用的是NAT路由器，需要将私有转化成全球IP

• IPv4

协议	IPv4
所属	IP
PDU	数据报/分组
协议描述	首部长度、总长度、片偏移的基本单位：4B、1B、8B。 检查字段只检查首部，可以在路由上分片。
长度范围	20~1500B 但是小于48B会被填充
长度	4b+4b+8b+16b + 16b+3b+13b + 8b+8b+16b + 4B+4B +可选字段+填充 + 数据 前面固定长度20B；DF=0：可以分片，MF=0：最后一片；分片都是8B整数倍 只校验首部；
首部长度	20B
有无编号	有，且每个分片的编号都是原始编号

---

传输层

任务	负责两个主机的进程通信
功能	流量控制（端与端之间） 差错控制，服务质量，数据传输管理 拥塞控制
备注	这一层的协议对路由不可见，协议字段6代表TCP，17代表UDP

TCP

协议	TCP
PDU	报文段/用户数据报
协议描述	流量控制和拥塞控制，需要发送、接受缓存。面向字节流。对报文段确认
长度	2B(源)+2B(终)+4B(序列)+4B(确认)+4B(书)+2B(窗)+2B+2B+NB+4B+数据
首部长度	20B
连接/可靠	有连接可靠
双工/单工	全双工

UDP

协议	UDP
PDU	报文段/用户数据报
协议描述	没有流量控制或拥塞控制，UDP只添加首部，不拆分，不合并。伪首部由于校验整段，而不是头部。
长度	16b(源端口号)+16b(目的端口号)+16b(UDP总长度)+16b(UDP校验和)+数据
首部长度	8B
连接/可靠	无连接不可靠

---

会话层

        不同主机各进程间的对话

        建立、管理、终止会话，恢复通信，实现数据同步

---

表示层

        采用标准的编码方式，使得不同表示方法的数据和信息能互换

        数据压缩，加密和解密

---

应用层

        只有这一层有客户/服务器方式和P2P方式

POP3

“拉”的动作，建立在TCP上（有连接可靠）

SMTP

“推”的动作，建立在TCP上。这是邮件服务器之间的协议，如果是浏览器与邮件服务器是HTTP协议（有连接可靠）

FTP

需要两个TCP连接，控制连接，数据连接

DHCP

        基于UDP，DHCP客户机向DHCP服务器临时租用IP地址

        用广播方式来发送 DHCP“发现->提供->请求->确认”消息，C/S方式
