本文将介绍java设计模式之组合模式
案例引入：
看一个学校院系展示需求：编写程序展示一个学校院系结构：需求是这样，要在一个页面中展示出学校的院系 组成，一个学校有多个学院，一个学院有多个系。

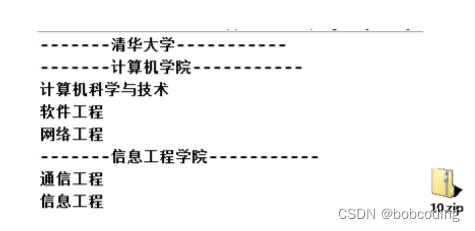

如图:

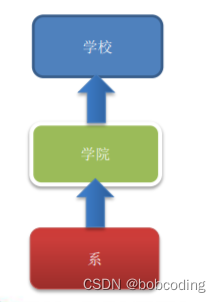

传统方案解决学校院系展示(类图)
传统方案解决学校院系展示存在的问题分析
1) 将学院看做是学校的子类，系是学院的子类，这样实际上是站在组织大小来进行分层次的
2) 实际上我们的要求是 ：在一个页面中展示出学校的院系组成，一个学校有多个 学院，一个学院有多个系， 因此这种方案，不能很好实现的管理的操作，比如 对学院、系的添加，删除，遍历等
3) 解决方案：把学校、院、系都看做是组织结构，他们之间没有继承的关系，而是 一个树形结构，可以更好的实现管理操作。 => 组合模式
组合模式基本介绍
1) 组合模式（Composite Pattern），又叫部分整体模式，它创建了对象组的树形结 构，将对象组合成树状结构以表示“整体-部分”的层次关系。
2) 组合模式依据树形结构来组合对象，用来表示部分以及整体层次。
3) 这种类型的设计模式属于结构型模式。
4) 组合模式使得用户对单个对象和组合对象的访问具有一致性，即：组合能让客 户以一致的方式处理个别对象以及组合对象

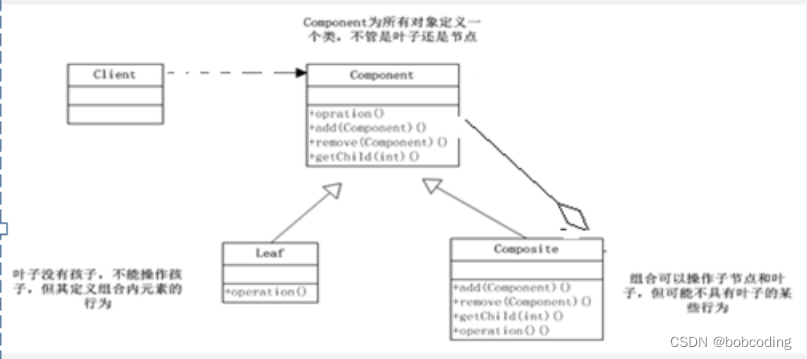

组合模式原理类图

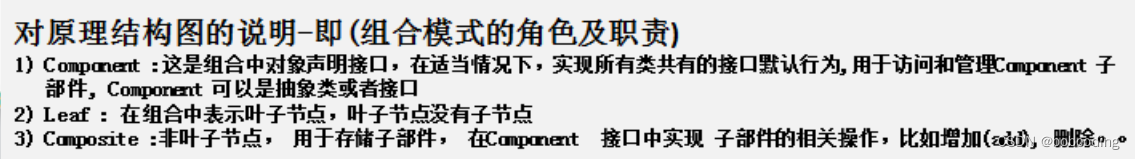

Composite是管理者，叶子结点Leaf是被管理者
组合模式解决的问题
1) 组合模式解决这样的问题，当我们的要处理的对象可以生成一颗树形结构，而 我们要对树上的节点和叶子进行操作时，它能够提供一致的方式，而不用考虑 它是节点还是叶子
2) 对应的示意图
组合模式解决学校院系展示

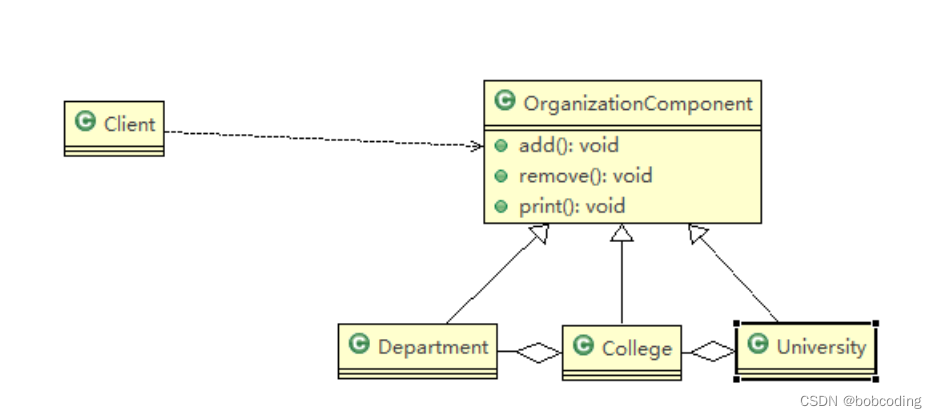

1) 应用实例要求 编写程序展示一个学校院系结构：需求是这样，要在一个页面中展示出学校的院系组 成，一个学校有多个学院，一个学院有多个系。 2) 思路分析和图解(类图) 3) 代码实现
package composite;/* <---这是包名
-*- coding:utf-8 -*-
作者：bob-coding
日期：2022年10月13日19:21
敲码百遍，其意多见！！冲冲冲！！！*/
import java.util.ArrayList;
import java.util.List;
public class Composite {
public static void main(String[] args) {
// TODO Auto-generated method stub
//从大到小创建对象 学校
OrganizationComponent university = new University("清华大学", " 中国顶级大学 ");
//创建 学院
OrganizationComponent computerCollege = new College("计算机学院", " 计算机学院 ");
OrganizationComponent infoEngineercollege = new College("信息工程学院", " 信息工程学院 ");
//创建各个学院下面的系(专业)
computerCollege.add(new Department("软件工程", " 软件工程不错 "));
computerCollege.add(new Department("网络工程", " 网络工程不错 "));
computerCollege.add(new Department("计算机科学与技术", " 计算机科学与技术是老牌的专业 "));
//
infoEngineercollege.add(new Department("通信工程", " 通信工程不好学 "));
infoEngineercollege.add(new Department("信息工程", " 信息工程好学 "));
//将学院加入到 学校
university.add(computerCollege);
university.add(infoEngineercollege);
university.print();
/*--------------清华大学--------------
--------------计算机学院--------------
软件工程
网络工程
计算机科学与技术
--------------信息工程学院--------------
通信工程
信息工程*/
infoEngineercollege.print();
/*--------------信息工程学院--------------
通信工程
信息工程*/
}
}
class Department extends OrganizationComponent {
//没有集合
public Department(String name, String des) {
super(name, des);
// TODO Auto-generated constructor stub
}
//add , remove 就不用写了，因为他是叶子节点
@Override
public String getName() {
// TODO Auto-generated method stub
return super.getName();
}
@Override
public String getDes() {
// TODO Auto-generated method stub
return super.getDes();
}
@Override
protected void print() {
// TODO Auto-generated method stub
System.out.println(getName());
}
}
class College extends OrganizationComponent {
//List 中 存放的Department
List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();
// 构造器
public College(String name, String des) {
super(name, des);
// TODO Auto-generated constructor stub
}
// 重写add
@Override
protected void add(OrganizationComponent organizationComponent) {
// TODO Auto-generated method stub
// 将来实际业务中，Colleage 的 add 和 University add 不一定完全一样
organizationComponents.add(organizationComponent);
}
// 重写remove
@Override
protected void remove(OrganizationComponent organizationComponent) {
// TODO Auto-generated method stub
organizationComponents.remove(organizationComponent);
}
@Override
public String getName() {
// TODO Auto-generated method stub
return super.getName();
}
@Override
public String getDes() {
// TODO Auto-generated method stub
return super.getDes();
}
// print方法，就是输出University 包含的学院
@Override
protected void print() {
// TODO Auto-generated method stub
System.out.println("--------------" + getName() + "--------------");
//遍历 organizationComponents
for (OrganizationComponent organizationComponent : organizationComponents) {
organizationComponent.print();
}
}
}
//University 就是 Composite , 可以管理College
class University extends OrganizationComponent {
List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();
// 构造器
public University(String name, String des) {
super(name, des);
// TODO Auto-generated constructor stub
}
// 重写add
@Override
protected void add(OrganizationComponent organizationComponent) {
// TODO Auto-generated method stub
organizationComponents.add(organizationComponent);
}
// 重写remove
@Override
protected void remove(OrganizationComponent organizationComponent) {
// TODO Auto-generated method stub
organizationComponents.remove(organizationComponent);
}
@Override
public String getName() {
// TODO Auto-generated method stub
return super.getName();
}
@Override
public String getDes() {
// TODO Auto-generated method stub
return super.getDes();
}
// print方法，就是输出University 包含的学院
@Override
protected void print() {
// TODO Auto-generated method stub
System.out.println("--------------" + getName() + "--------------");
//遍历 organizationComponents
for (OrganizationComponent organizationComponent : organizationComponents) {
organizationComponent.print();
}
}
}
abstract class OrganizationComponent {
private String name; // 名字
private String des; // 说明
protected void add(OrganizationComponent organizationComponent) {
//默认实现
throw new UnsupportedOperationException();
}
protected void remove(OrganizationComponent organizationComponent) {
//默认实现
throw new UnsupportedOperationException();
}
//构造器
public OrganizationComponent(String name, String des) {
super();
this.name = name;
this.des = des;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
public String getDes() {
return des;
}
public void setDes(String des) {
this.des = des;
}
//方法print, 做成抽象的, 子类都需要实现
protected abstract void print();
}

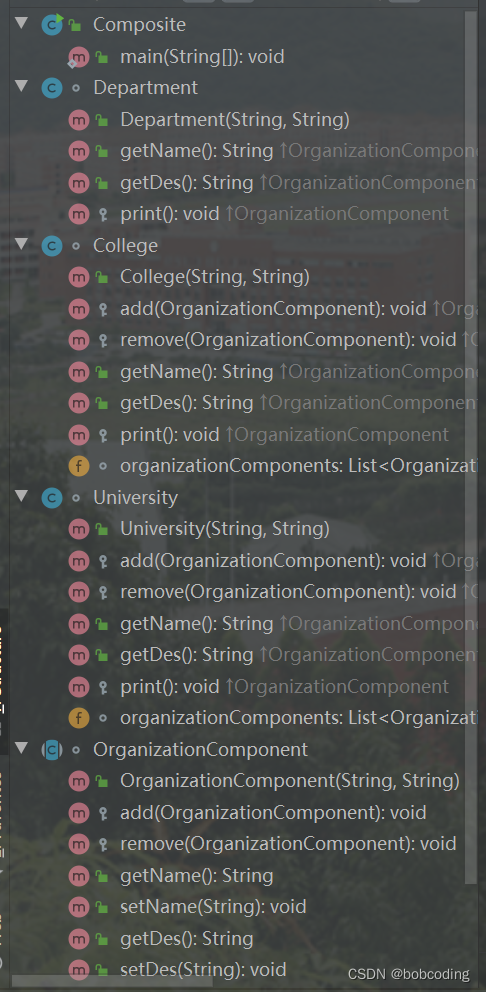

运行结果放在代码中，代码有点长，这里附上类的结构图

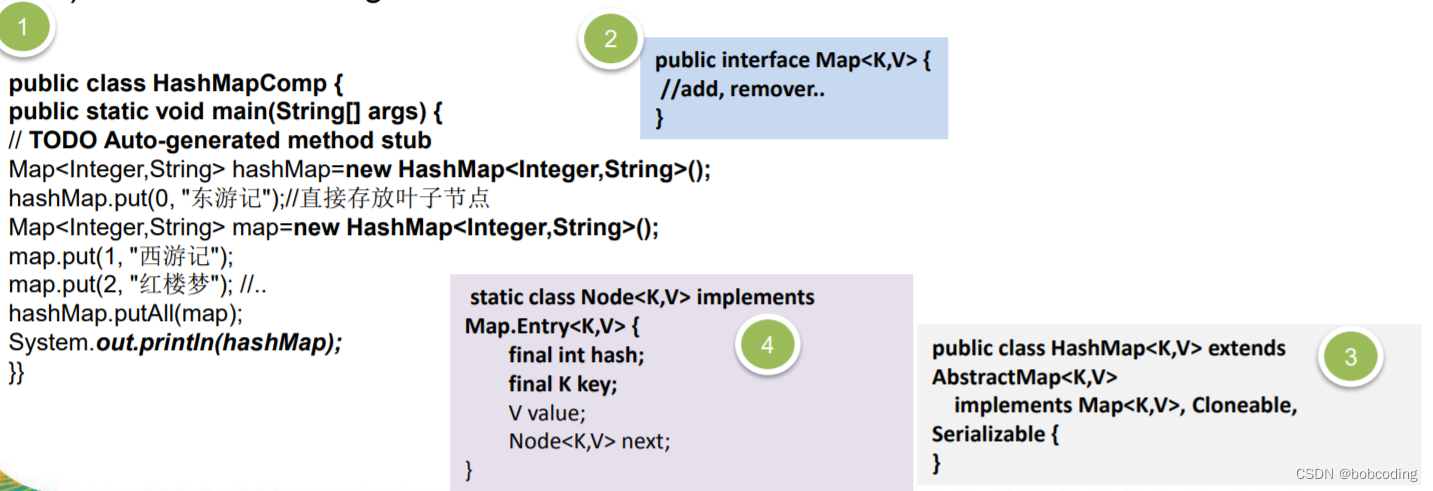

组合模式在JDK集合的源码分析
Java的集合类-HashMap就使用了组合模式
说明
1. Map 就是一个抽象的构建 (类似我们的Component)
2. HashMap是一个中间的构建(Composite), 实现/继承了相关方法 put , putall
3. Node 是 HashMap的静态内部类，类似Leaf叶子节点, 这里就没有 put , putall
static class Node<K,V> implements Map.Entry<K,V>
组合模式的注意事项和细节
1) 简化客户端操作。客户端只需要面对一致的对象而不用考虑整体部分或者节点叶子 的问题。
2) 具有较强的扩展性。当我们要更改组合对象时，我们只需要调整内部的层次关系， 客户端不用做出任何改动。
3) 方便创建出复杂的层次结构。客户端不用理会组合里面的组成细节，容易添加节点 或者叶子从而创建出复杂的树形结构。
4) 需要遍历组织机构，或者处理的对象具有树形结构时, 非常适合使用组合模式。
5) 要求较高的抽象性，如果节点和叶子有很多差异性的话，比如很多方法和属性 都不一样，不适合使用组合模式。
