【运放 积分器的公式推导过程】

积分器的公式推导

你好！ 这篇文章介绍运放积分器的公式推导过程，希望能帮到你。

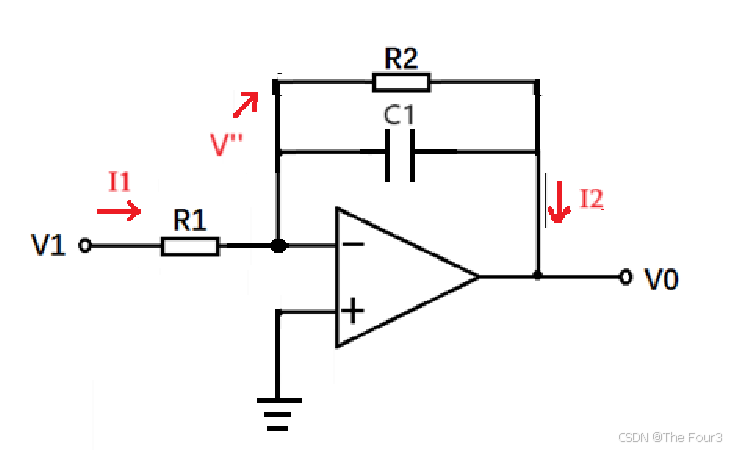

积分器原理图

如上图所示，是一种运算放大器积分电路。

“虚短虚断”概念

在分析运放电路时，需牢记“虚短”和“虚断”两大特性：

• 虚短：理想运放的同相端和反相端电压相等，即V’ = V’’

• 虚断：理想运放的输入端不汲取电流，即I’’ = 0

另一篇文章有详细描述，此处不做赘述。
链接: 减法器公式推导过程.

公式推导

根据“虚断”， $I1=I2$；根据“虚短”，$V^{\prime \prime }=V^{\prime }=0$

• $I1=I2（1）$

• $I1=\frac{V1-V^{\prime \prime }}{R1}（2）$

• $I2=\frac{V^{\prime \prime }-Vo}{Xc}（3）$ 其中Xc为容抗计算公式为：

  • $Xc=\frac{1}{2\pi fC}$ ，C为容值单位F，f为输入信号V1频率，单位Hz
  • 阻抗（英语：Electrical impedance）又称电阻抗。阻抗是一个复数，实部称为电阻，虚部称为电抗。

根据（1）（2）（3）得：

• $Vo=-\frac{V1\times Xc}{R1}=-\frac{V1}{R1\times 2\pi fC}（4）$

以上结果可见，输出电压Vo 与输入电压的频率和电容容值有关并带有负号。在实际应用中，若正输入端接地，则需要采用双极性电源供电。

当把C1替换成电阻R2，公式变成了：

• $Vo=-\frac{V1\times R2}{R1}$

即为基本的反向放大器公式，表明了积分器和反向放大器具有相似的推导逻辑。

举例

• 例1：令输入电压$V1$为$50Hz$的正弦波，电阻$R1=500\Omega$，电容$C1$为$1uF$。根据（4）式：

  $Vo=-\frac{V1}{R1\times 2\pi fC}=Vo=-\frac{V1}{500\times 2\pi \times 50\times 0.000001}=-6.366V1$

• 例2：令输入电压$V1$为$10Hz$的正弦波，电阻$R1=500\Omega$，电容$C1$为$1uF$。根据（4）式：

  $Vo=-31.831V1$

• 例3：令输入电压$V1$为$1000Hz$的正弦波，电阻$R1=500\Omega$，电容$C1$为$1uF$。根据（4）式：

  $Vo=-0.318V1$

示例表明，当输入信号的频率越大时，增益越小；频率越小，增益越大。因为电容对高频信号呈低阻态，对低频信号呈高阻态，也是通俗的“隔直通交”的作用。

常见的积分器形态

在实际电路设计中，积分电路常用于负反馈的环路及信号滤波中。为改善电路性能，通常在反馈路径中并联电阻以控制反馈深度，使增益在特定频率范围内保持稳定。此时电路变得有些复杂了，不过我们可以把它简化。将R2和C1看做一个整体，那么我们就要求出电容和电阻并联的等效阻抗$Z1$。

因为阻抗是一个复数，实部称为电阻，虚部称为电抗。计算并联和通常计算电阻并联的公式不同。公式如下，记住就好：

• $\frac{1}{Z1}=\sqrt{({\frac{1}{R1})}^2+({\frac{1}{Xc})}^2}（5）$

• $Vo=-\frac{V1\times Z1}{R1}（6）$

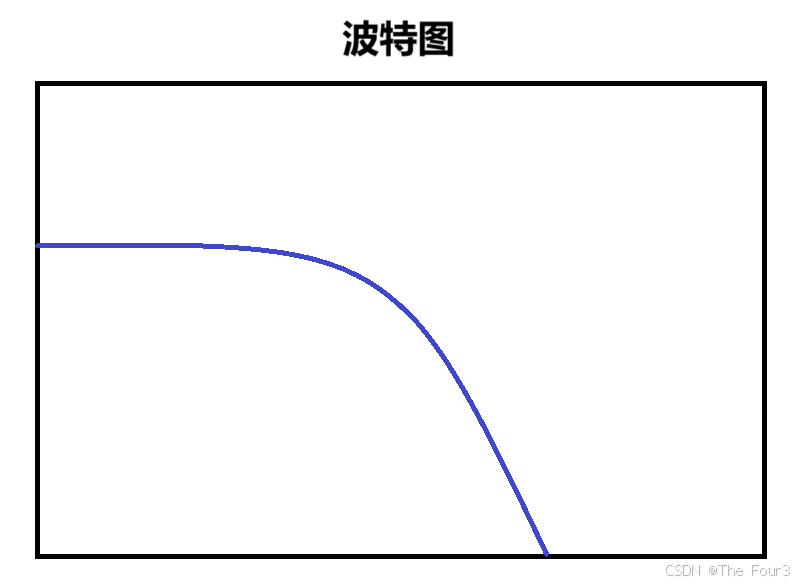

其波特图如下，在一定频率区间有相对平坦。

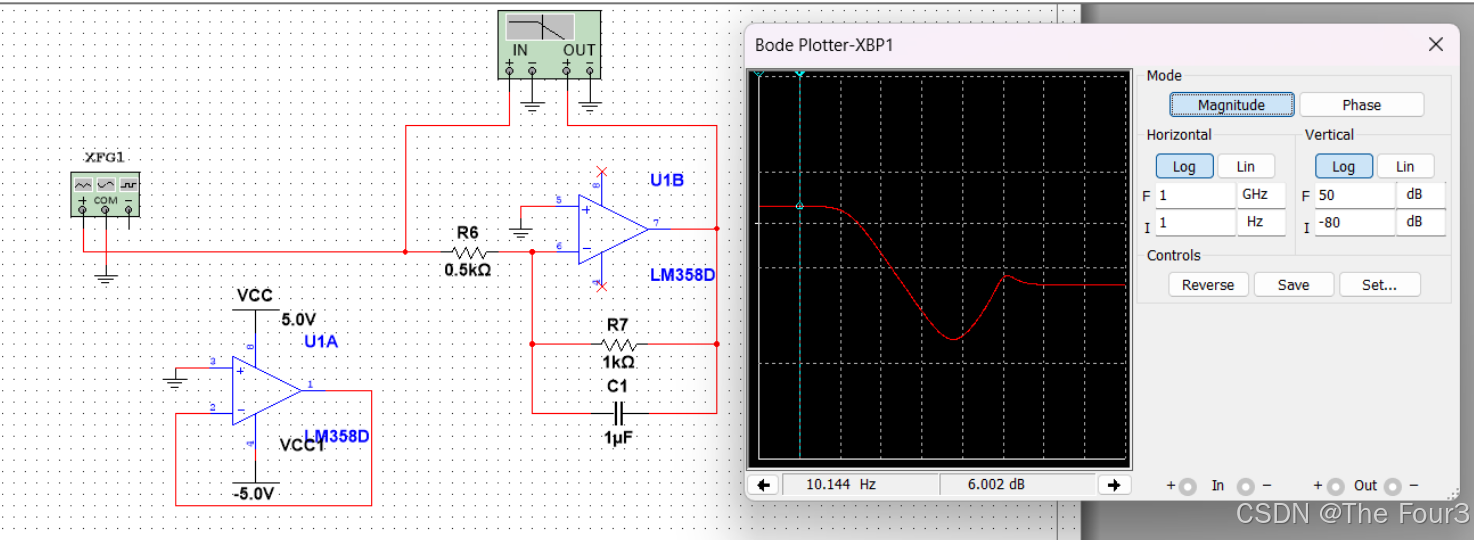

仿真结果 令输入电压$V1$为$10Hz$的正弦波，电阻$R1=500\Omega ，R2=1000\Omega$，电容$C1$为$1uF$。仿真结果如下，计算值与仿真值相符。

结论

运放积分器是一种常见的信号处理电路，其增益与输入信号频率成反比，适用于交流信号的放大和滤波。在实际应用中，通过在反馈路径中添加并联电阻 可改善电路特性，使其在一定频率范围内保持稳定增益。
