matlab - patch 画渐变色的曲线图

matlab - patch 画渐变色的曲线图

本篇博客主要时记录一下在 matlab 中利用 patch 函数画渐变色曲线时所遇到的问题，及处理方式！

（patch函数主要是用来填充面的颜色，但将填充免得颜色设为 none ，只保留面边缘的颜色变化，则就会实现画出渐变色曲线的功能！ ）

一开始的程序是

val = Mmm_plane(1:3600,:); 	% 一组包含三维坐标的数据
xx = [val(:,1)']; 			% x 坐标
yy = [val(:,2)'];			% y 坐标
zz = [val(:,3)'];			% z 坐标
da = 1:3600;				% 表现数据取值范围
% patch(xx,yy,zz,'edgecolor','flat','facecolor','none')
% 利用 patch 画出 val 中对应的曲线
patch(xx,yy,zz,da,'edgecolor','flat','facecolor','none','MarkerFaceColor','flat','LineWidth',2)
view(3)
grid on;
colorbar

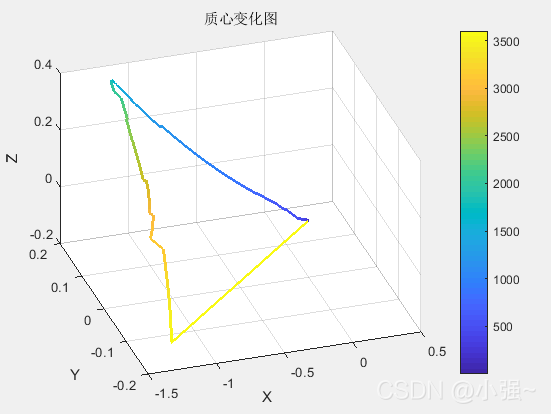

结果图是

上图显示了一个问题，就是 曲线首尾相接。而处理这个问题，查了好一会资料，花费了挺长时间，最后偶然发现了一个很简单的解决方法：给每一组坐标数据添加 nan。

修改后的程序为

val = Mmm_plane(1:3600,:);
xx = [val(:,1)',nan];
yy = [val(:,2)',nan];
zz = [val(:,3)',nan];
da = 1:3601;
% patch(xx,yy,zz,'edgecolor','flat','facecolor','none')
patch(xx,yy,zz,da,'edgecolor','flat','facecolor','none','MarkerFaceColor','flat','LineWidth',2)
view(3)
grid on;
colorbar

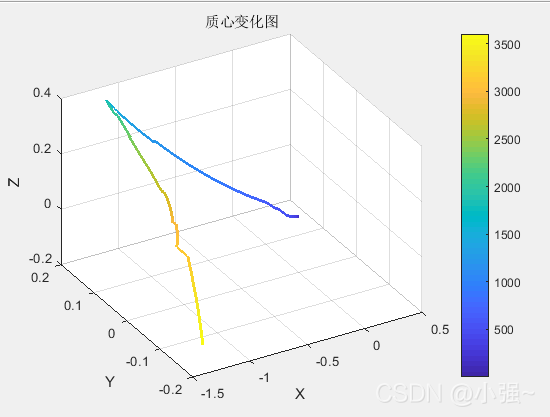

运行结果是

很明显，首尾相接的问题解决了！

上面的是三维的，二维的和上面的解决方法一样！

一开始程序

val = Mmm_plane(1:3600,:);
xx = [val(:,1)'];
yy = [val(:,2)'];
da = 1:3600;
% patch(xx,yy,zz,'edgecolor','flat','facecolor','none')
patch(xx,yy,da,'edgecolor','flat','facecolor','none','MarkerFaceColor','flat','LineWidth',2)
grid on; colorbar

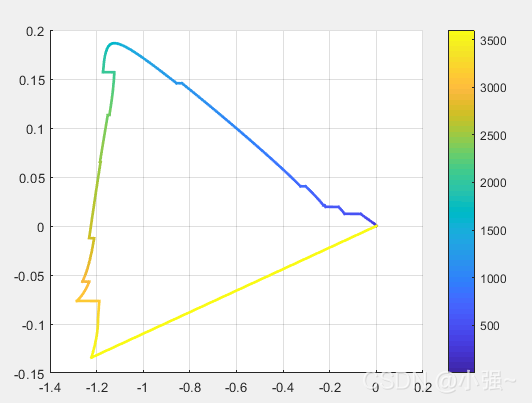

运行结果

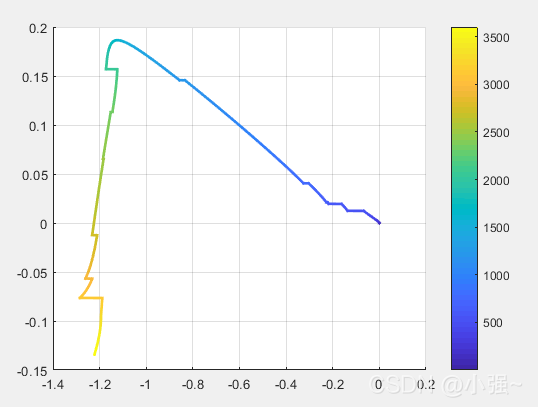

同样的修改方式，就是添加一个 nan，最后运行出来的图为

好了，这篇博客就这么结束了，that’s all~
