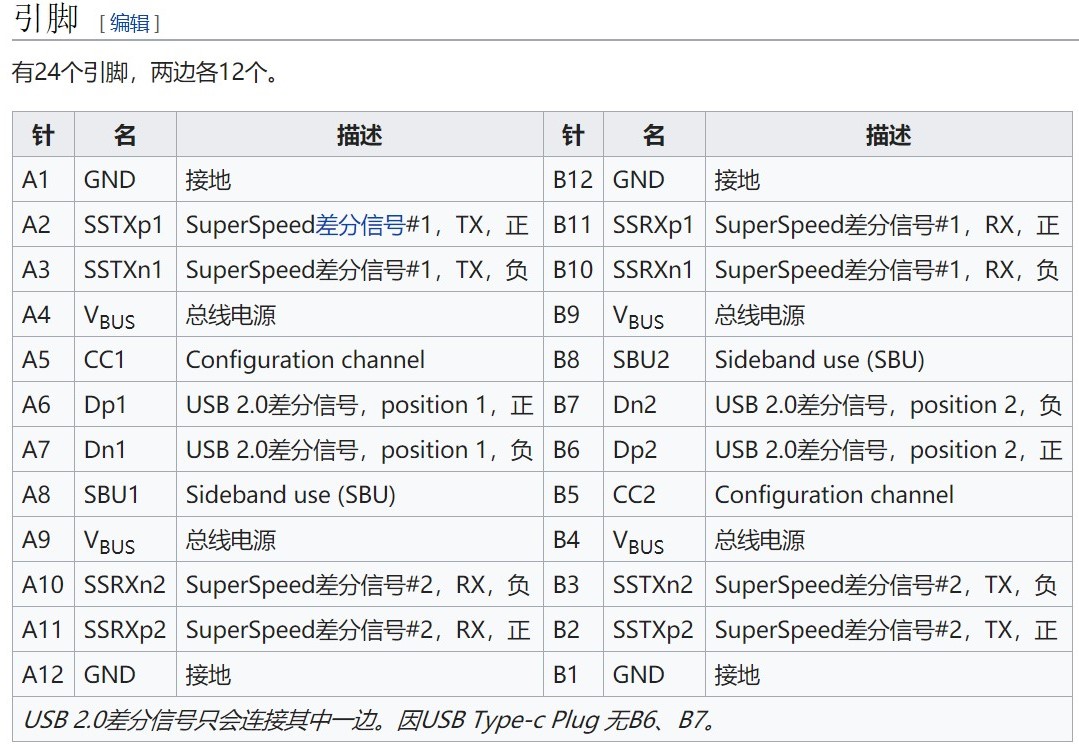

TYPE-C有6脚、16脚、24脚的，下面是一个24脚的typec引脚说明：

单片机PCB板若要用typec母座替换micro usb 母座 ，只需要连接Dp和Dn即可

下图是个typec转换micro usb的电路原理图：
