IIS3DWBTR参数和电路参考设计

以下是 IIS3DWBTR（STMicroelectronics 3轴数字振动传感器）的核心参数总结：

---

1. 基本特性

• 类型：3轴数字振动传感器（加速度计），支持超宽带宽和低噪声特性。
• 量程范围：用户可选 ±2g、±4g、±8g、±16g，适应不同振动检测需求。
• 灵敏度：根据量程不同，灵敏度范围为 2049 LSB/g（±16g）至 16393 LSB/g（±2g）。
• 带宽：平坦频率响应范围达 DC至6kHz（±3dB点），适合高频振动监测。
• 输出数据速率：最高 26.7kHz（ODR），支持高速数据采集。

---

2. 电气参数

• 电源电压：2.1V至3.6V，兼容低功耗设计。
• 功耗：三轴全性能模式下仅 1.1mA，适合电池供电设备。
• 温度范围：工作温度 -40°C至+105°C，适应严苛工业环境。
• 噪声密度：三轴模式下低至 75μg/√Hz，单轴模式进一步优化至 60μg/√Hz。

---

3. 接口与功能

• 通信接口：仅支持 SPI总线（不支持I²C），满足高速数据传输需求。
• 内置FIFO：集成 3kB先进先出缓冲器，减少主机处理器干预，避免数据丢失。
• 数字功能：
  • 可编程低通/高通滤波器，支持截止频率调整。
  • 唤醒/振动中断功能，支持无振动检测和阈值触发。
  • 内置温度传感器和自检功能，增强系统可靠性。

—

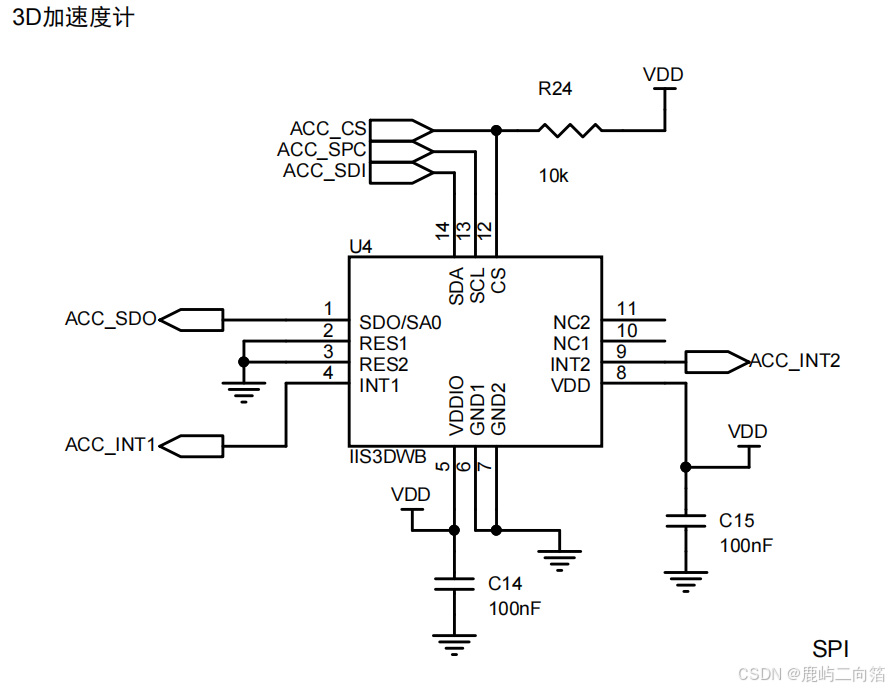

全功能需要使用SPI通信

4. 封装与兼容性

• 封装类型：14引脚LGA（尺寸2.5mm×3mm×0.83mm），表面贴装设计。
• 环保标准：符合 ECOPACK®、RoHS指令 及绿色环保要求。

---

5. 典型应用

• 工业振动监测：适用于预测性维护、设备状态监控等场景。
• 无线传感器节点：低功耗特性适合电池供电的物联网设备。
• 高稳定性需求场景：耐机械冲击，全温度范围内灵敏度稳定。

---

6. 优势总结

• 高性能：宽带宽、低噪声、高数据速率。
• 低功耗：适合便携式和无线设备。
• 集成化设计：内置FIFO和数字功能简化系统设计。
• 工业级可靠性：扩展温度范围和抗干扰能力。

如需更详细的寄存器配置或应用设计指南，可参考STMicroelectronics官方数据手册。
