PID控制器及参数整定

PID控制器介绍

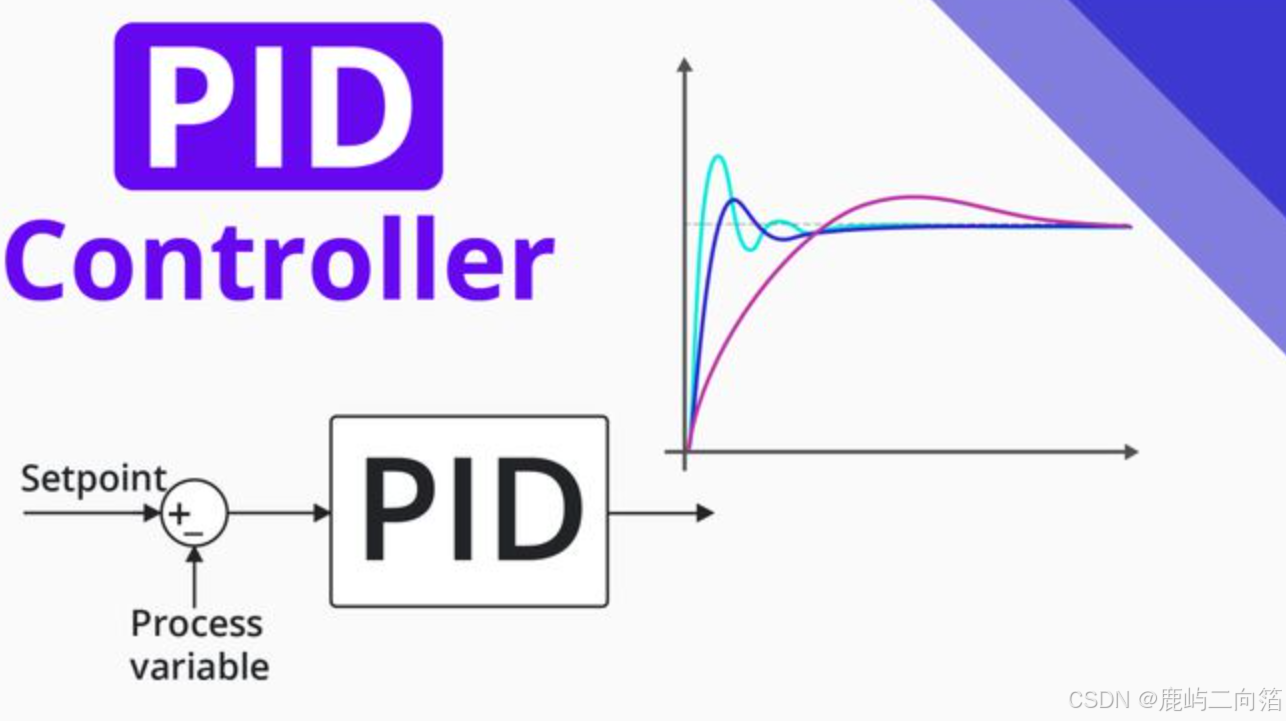

PID控制器（比例-积分-微分控制器）是一种广泛应用于工业控制系统的反馈控制算法，通过实时调整控制输出来使过程变量（PV）跟踪设定值（SP）。其核心是通过误差信号（SP与PV的差值）的比例、积分和微分三个环节的综合作用，实现快速响应、消除稳态误差和抑制振荡。

1. 比例环节（P）

   • 作用：根据当前误差的大小线性调整输出，快速响应变化。
   • 参数：比例增益 ( K_p )。( K_p ) 越大，响应越快，但过大可能导致超调或振荡。

2. 积分环节（I）

   • 作用：累积历史误差，消除稳态误差（如系统持续偏离设定值的问题）。
   • 参数：积分时间 ( T_i )（或积分增益 ( K_i = K_p / T_i )）。积分时间过小会导致积分作用过强，引发振荡。

3. 微分环节（D）

   • 作用：预测误差变化趋势，抑制超调和振荡，提高系统稳定性。
   • 参数：微分时间 ( T_d )（或微分增益 ( K_d = K_p \cdot T_d )）。微分时间过长可能放大噪声干扰。

---

PID参数整定类型

参数整定是调整 ( K_p )、( T_i )、( T_d ) 以使系统达到最佳性能（如快速性、稳定性）的过程。常用方法包括：

1. 手动试凑法

• 步骤：
  1. 关闭积分和微分（( T_i = \infty ), ( T_d = 0 )），逐渐增大 ( K_p ) 直至系统出现等幅振荡。
  2. 适当减小 ( K_p )，加入积分环节消除稳态误差。
  3. 最后加入微分环节抑制超调。
• 适用场景：简单系统或经验丰富的工程师快速调整。

2. Ziegler-Nichols方法

• 临界比例度法（闭环法）：
  1. 关闭积分和微分，逐渐增大 ( K_p ) 直至系统等幅振荡，记录临界增益 ( K_c ) 和振荡周期 ( T_c )。
  2. 按公式计算参数：
     • P控制器：( K_p = 0.5K_c )
     • PI控制器：( K_p = 0.45K_c ), ( T_i = 0.83T_c )
     • PID控制器：( K_p = 0.6K_c ), ( T_i = 0.5T_c ), ( T_d = 0.125T_c )
• 阶跃响应法（开环法）：
  1. 对系统施加阶跃输入，通过响应曲线获取延迟时间 ( L ) 和时间常数 ( T )。
  2. 按公式计算参数（例如PID：( K_p = 1.2T/L ), ( T_i = 2L ), ( T_d = 0.5L )）。
• 适用场景：无模型且允许系统短时振荡的场景。

3. Cohen-Coon方法

• 基于一阶加滞后模型，通过阶跃响应获取参数 ( K )、( T )、( \tau )。

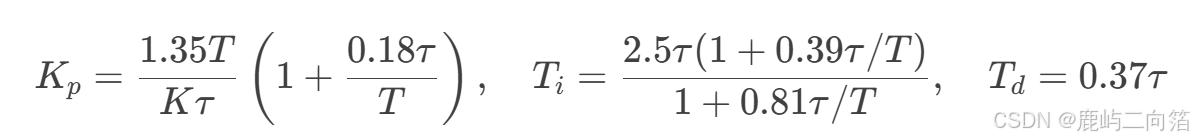

• 公式示例（PID）：


• 适用场景：适用于具有显著延迟的一阶系统。

4. 软件自动整定

• 控制器内置算法（如继电器反馈、模式识别）自动施加扰动并分析响应，计算最优参数。
• 优点：无需人工干预，适合复杂系统。
• 缺点：可能需系统允许短暂扰动。

5. 基于模型的整定

• 利用系统数学模型（传递函数、状态空间）设计参数，如极点配置、优化算法（最小化ITAE指标）。
• 适用场景：已知精确数学模型的高精度控制。

6. 智能优化算法

• 使用遗传算法、粒子群优化（PSO）等全局搜索技术，在参数空间中寻找最优解。
• 适用场景：多变量、非线性系统。

---

方法选择建议

• 快速调试：手动试凑法或Ziegler-Nichols临界比例度法。
• 高精度需求：基于模型或智能优化算法。
• 避免扰动：Cohen-Coon或软件自动整定（需评估扰动容忍度）。

注意事项：整定后需验证鲁棒性，并考虑抗积分饱和措施（如积分分离、Clamping）。
