硬件入门篇一 · PADS 9.5安装与常见错误解决

前言

        本篇是硬件学习系列的入门篇一，介绍PADS9.5的安装环境配置与一些可能会遇到的问题及其解决措施，编者计划将自己在硬件学习中的一些收获和感悟，形成笔记与知识体系，不仅作为自己成长之路上的记录，也希望能为其他工程师在遇到同样的问题与困惑时点燃一盏灯，但由于自身知识受限，难免在撰写时出现错误逻辑混乱或解决不充分等问题，还请发现的读者批评斧正，留下您的宝贵建议。

        此外，编者会逐步更新博客，目前从事硬件研发行业，计划先从分享PADS的使用开始，通过原理图设计等多种形式讲解一些硬件入门相关的基础知识，也分享一些工作时干货与个人思考感悟，后续还会编写硬件提高篇、软件学习、实战项目、个人职业规划与软硬件工程师就业建议，感兴趣的读者可以关注，如果您是在校学生或者待就业人士，也可以咨询我相关的岗位前景或者求职经验。

一、安装包下载

下载链接：https://pan.baidu.com/s/1wA9FYkNyz0Zyoi8TpP29Pw?pwd=kq0m
提取码：kq0m

二、安装步骤

2.1软件安装

①退出360等杀毒软件

②解压下载的安装后双击打开【PADS9.5_mib】；或右键以管理员身份运行

③出现【Mentor Graphics Install】界面后点击【NEXT>>】执行下一步操作

④在这可能会出现两种界面

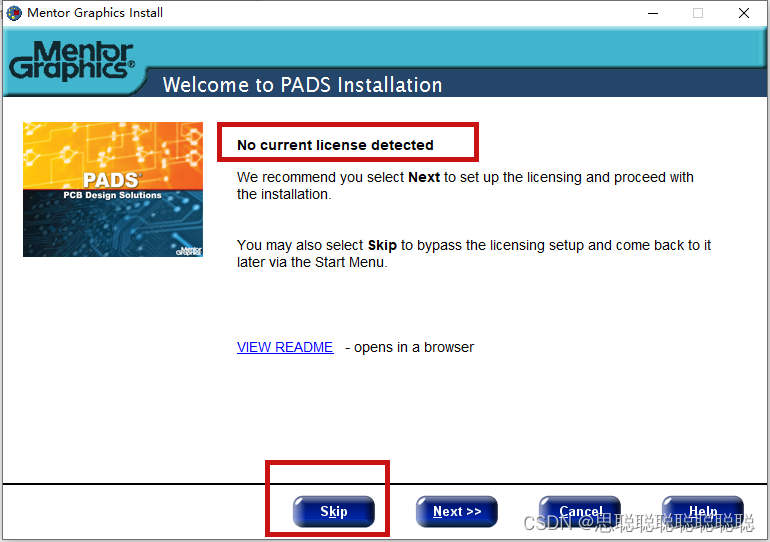

第一种如左图，提示【No current license detected】，未检测到当前许可证，点击【Skip】后继续点击【Agree】，继续点击【Modify】，进入下一步操作

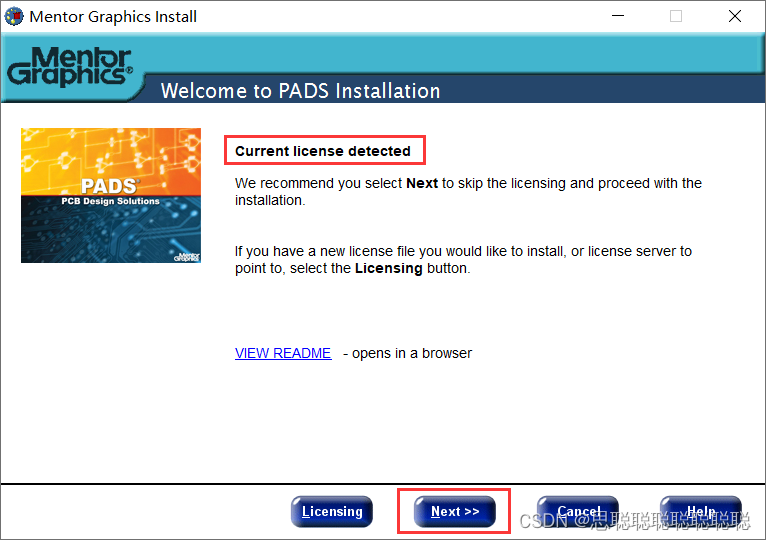

第二种如右图，提示【Current license detected】，检测到当前许可证，此时不建议继续安装，可能电脑之前安装又卸载后未卸载干净，着重检查C盘，删除MentorGraphics文件夹，不解决可能会在最后报本篇章3.3章节的错误！！！

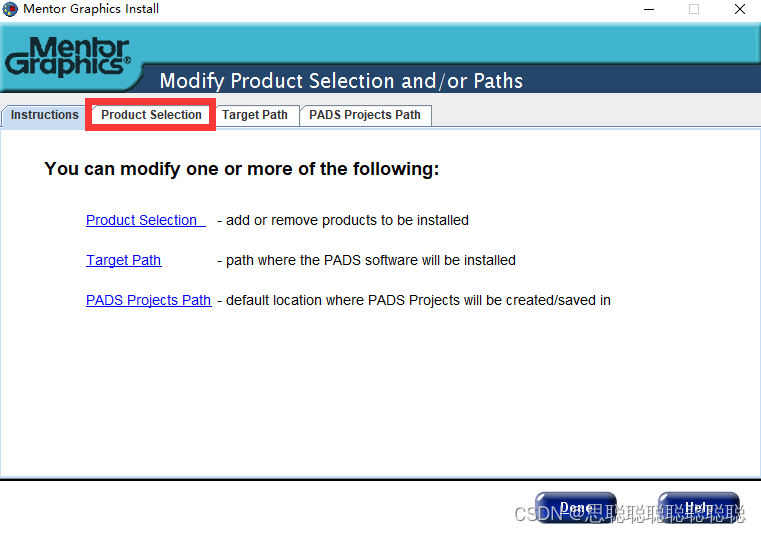

⑤出现如下左图界面，点击【Product Selection】，选择将要安装的PADS产品库

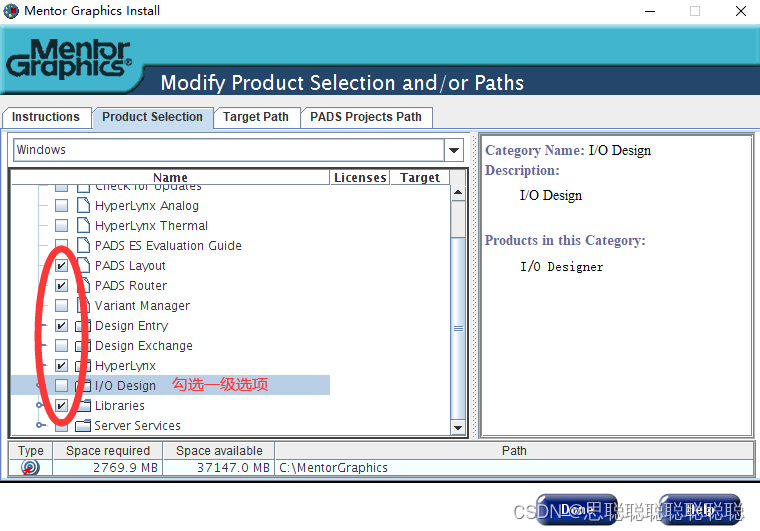

⑥进入如上右图，界面，此部分是选择即将要安装在你计算机上的PADS产品，建议只选择常用的原理图设计、PCB设计与Layout，即下滑勾选【PADS Layout、PADS Router、Design Entry、HyperLynx、Libraries】，其他的软件不建议安装，极少使用且占用存储空间

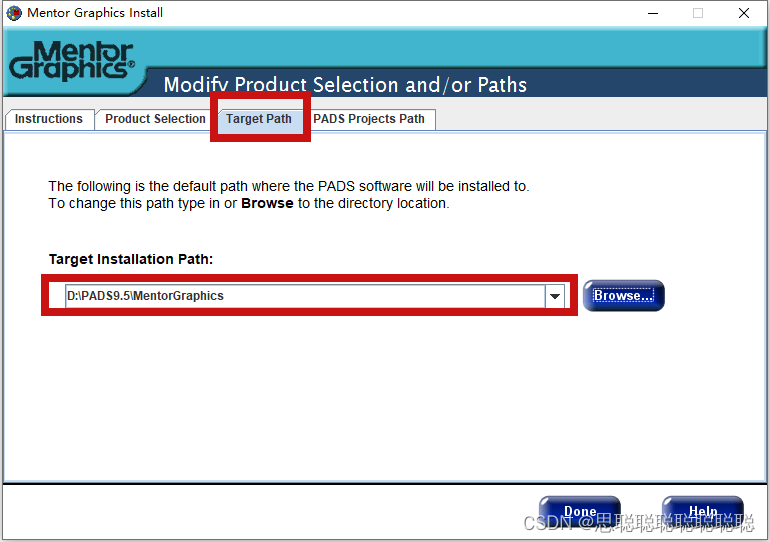

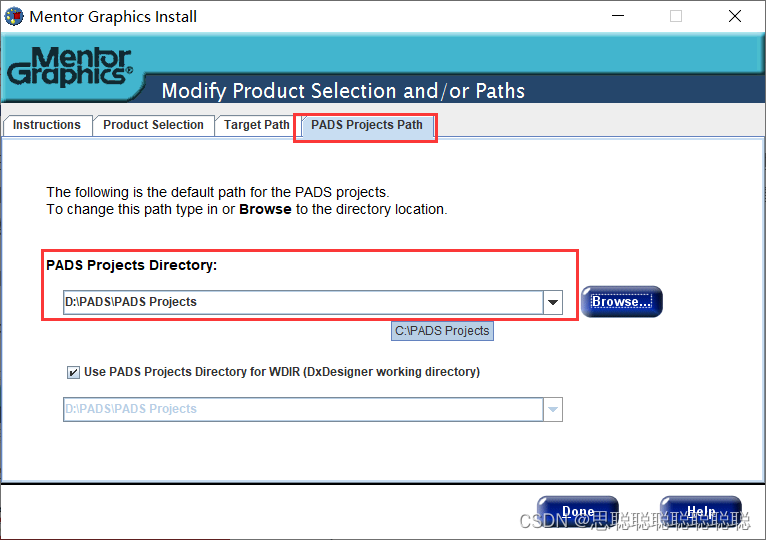

⑦ 继续在此界面点击上方【Target Path】，点击【Browse】更改软件安装路径，如想安装到其他盘符，请自行修改，此界面还有【PADS Projects Path】也可以更改存储位置，若C盘位置足够建议小白最好将软件默认安装位置，保证自己能记得找到。最后点击【Done】进行下一步操作

注意：PADS软件安装目录过长可能会导致很多奇怪的问题，建议安装在一或二级目录，使用三级目录以上可能会导致脚本故障，建议如下两图所示在某个盘符下面新建【PADS】文件夹用于存放两个安装位置或者直接默认安装在C盘一级目录。

【Target Path】：文件安装目录位置，各项配置文件

【PADS Projects Path】：PADS项目路径，缓存文件存储位置

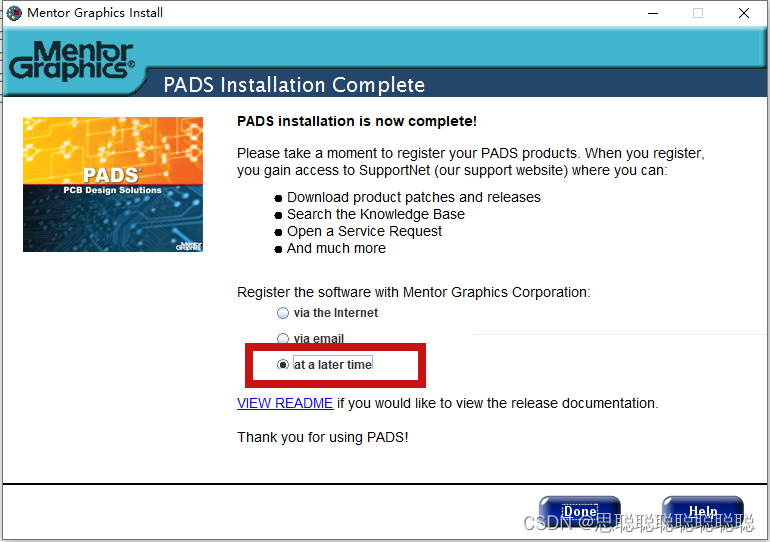

⑧最后确认无误安装【Install】，等待进度条结束进入下一步操作，选择【at a later time】，点击【Done】，至此软件安装暂时完成。

2.2环境配置

①点击【开始】将最近添加中的【PADS Logic】与【PADS Layout】图标拖拽到桌面，方便下次打开使用

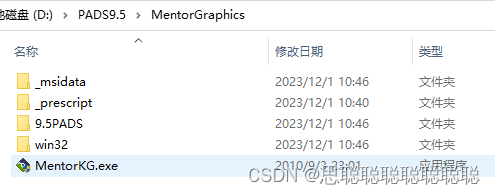

②打开下载解压的文件夹，打开【LICENSE】文件夹后鼠标右键复制【MentorKG】，找到文件安装位置，右键粘贴后文件如下图

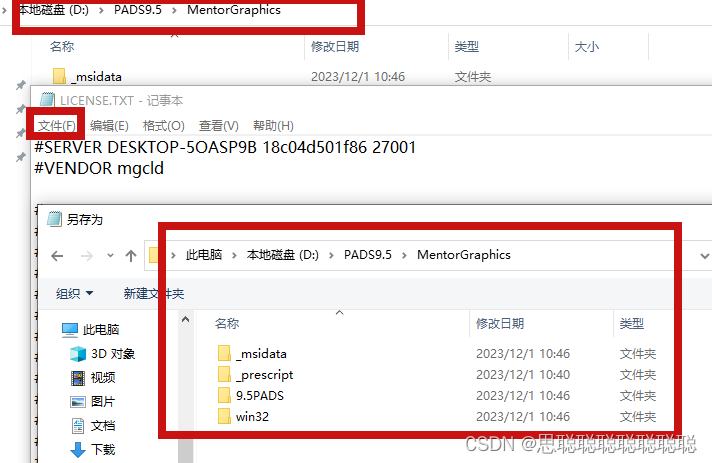

③右键【MentorKG】以管理员身份运行，出现黑色运行框后不用进行任何操作，等待自动生成的LICENSE记事本界面，【文件】->【另存为】，注意选择软件的安装位置【保存】，

④回到桌面，复制后方红色部分变量名【MGLS_LICENSE_FILE】，右键【我的电脑】->【属性】，在最右侧相关设置处选择【高级系统设置】，点击最下方【环境变量(N）…】->【新建】，粘贴复制的变量名，【浏览文件】选择【LICENSE.TXT】->【打开】，最后【确定】->【确定】，回到桌面安装完成，打开软件即可使用

三、常见错误及解决措施

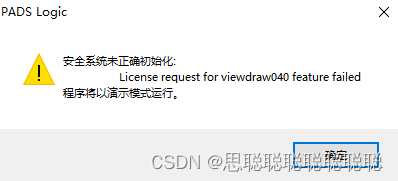

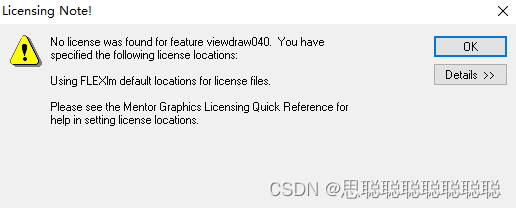

3.1报错【Licensing Note！】【安全系统未正确初始化】

问题描述：未配置环境变量或环境变量配置错误

解决措施：重新重复本章2.2环境配置中的④步骤，检查变量名是否复制正确输入正确，检查【LICENSE.TXT】的文件路径，或者重复重新生成文件配置。

3.2安装成功进入软件界面后键盘输入无效

问题描述：通常是在台式机安装出现此种问题，软件安装成功后进入界面使用键盘后界面没反应，出现再打开后鼠标正常，再次键入又出现问题

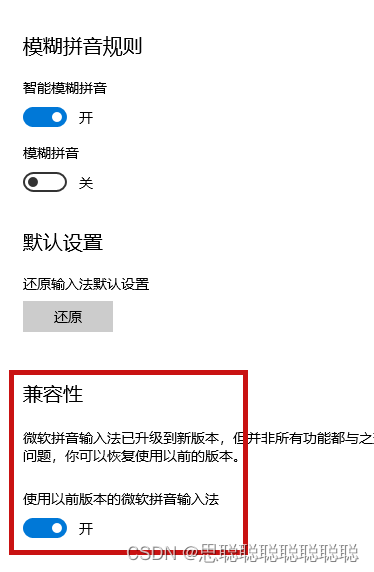

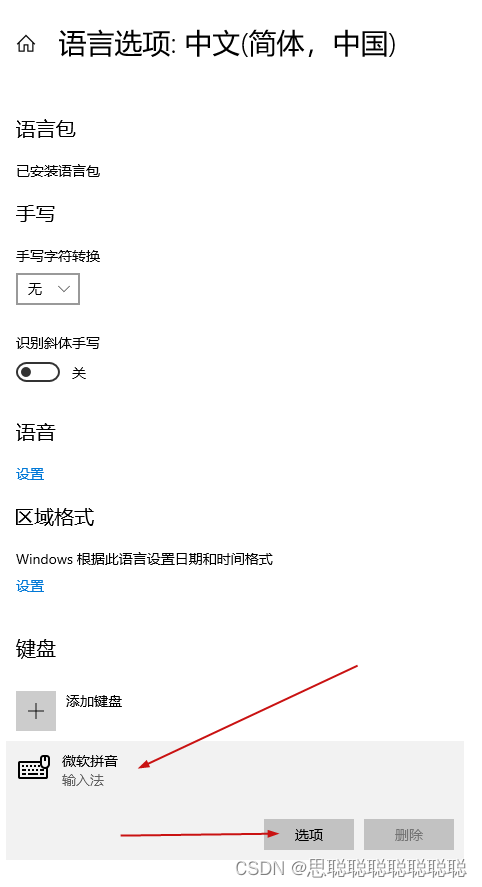

解决措施：输入法兼容问题，win10用户第一次安装该软件时较为常见。屏幕左下角选择时间旁的拼音选项，【单击】后选择【语言首选项】，然后点击【中文(简体，中国)】->【选项】，下一界面选择【键盘】中的【微软拼音】->【选项】，在弹出的界面中选择【常规】，下拉到最下方，把兼容性打开，问题解决。

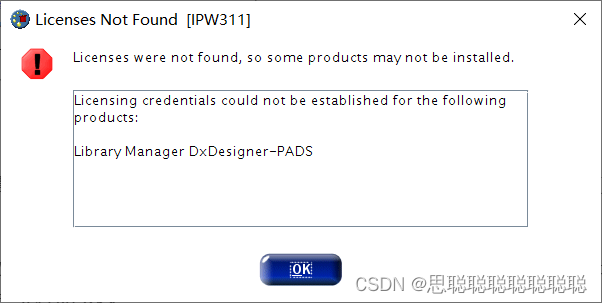

3.3【Licenses Not Found[IPW311]】错误

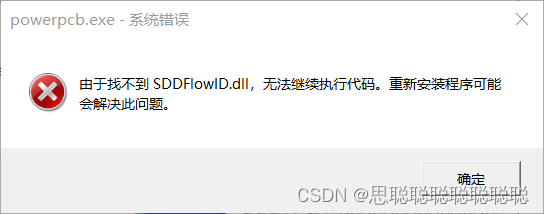

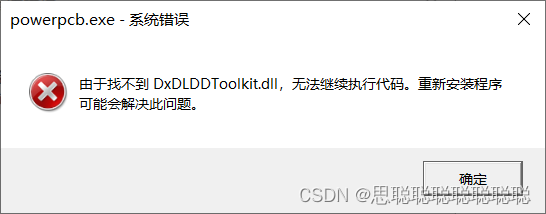

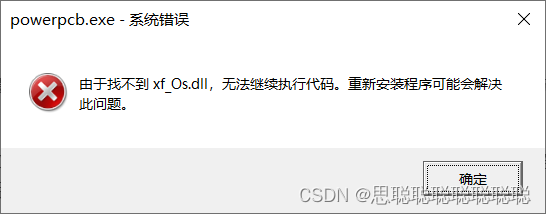

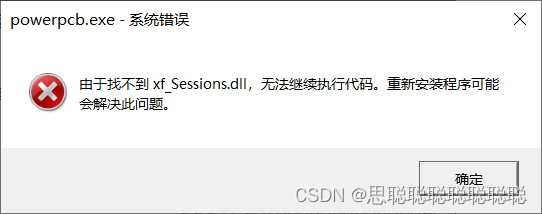

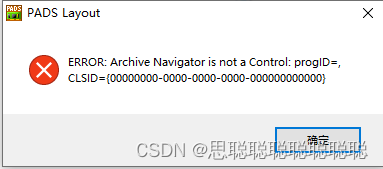

问题描述：出现错误并报各种系统错误找不到.dll文件，提示重新安装

解决措施：关闭安装界面，首先检查C盘【MentorGraphics】文件夹，建议直接删除，再检查其他盘符安装目录下是否存在PADS软件的安装配置文件，全部删除后重新安装

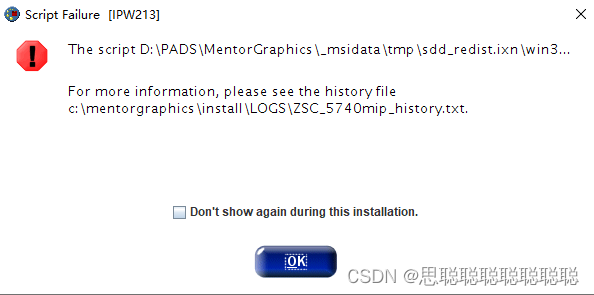

3.4【Script Failure [IPW213]】脚本错误

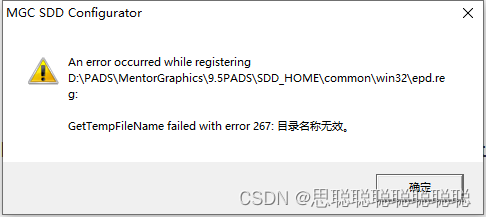

问题描述：2.1软件安装步骤⑧之后，安装过程中跳出此弹窗报脚本错误。点击确定后可以继续安装，后续安装会出现下右图提示，多次重复跳出点击确定后安装成功，可以继续执行环境配置，打开界面后可以使用。

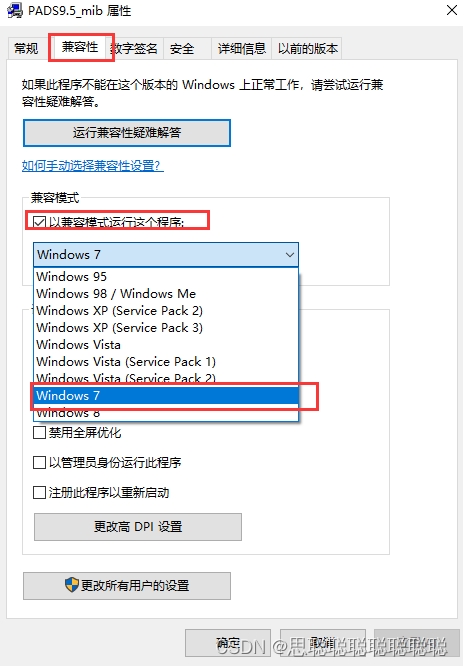

解决措施：设置【PADS9.5_mib】安装包兼容性：【PADS9.5_mib】右键【属性】选择第二项兼容性，【兼容模式】以Win7模式运行，出现的问题都点确定，完成安装环境配置后可以正常使用

注：编者在部分win10电脑上安装PADS时偶尔会出现此问题，但大多数报错警告直接确定可以继续执行安装，最后也能正常使用，暂时还未遇到BUG，有其他情况或者解决办法的也可留在评论区！
