PADS9.5使用技巧（PCB设计）-1

1.PADS快捷命令

L：改变当前层到新的n层，可为数字或是名字，如(L 2) or (L top)。
–这个可以在过孔布线时快速切换线的所在层，非常便捷。

PO：自动敷铜外形线on/off切换。

Q：快速测量命令，可以快速dx，dy和d，注意：精准测量时应将状态框中的“Snaps to the design grid”选项取消。
–快速测量板框，封装等结构尺寸。

QL：快速测量配线长度。可对线段，网络，配线对进行测量，首先选择线段，网络或配线对，然后输入QL就会得到相关长度报告。

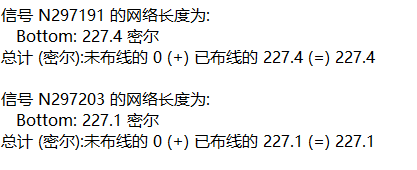

–快速测量网络对长度，并显示报告，报告如下。

Grid栅格命令在布局布线时尤为重要。

SS：检索并选中元件参数名，如SS U10.3
–该命令在布局时，对照原理图可快速找到器件，实现模块布局。

其他快捷命令略。

2.常用设置项

在工具–>选项中可以设置设计参数。个人设置图如下所示。

2.1 全局

光标全屏用久了方便

–保持Ctrl+s习惯，文件位置，备份，同步这些设置默认就行。

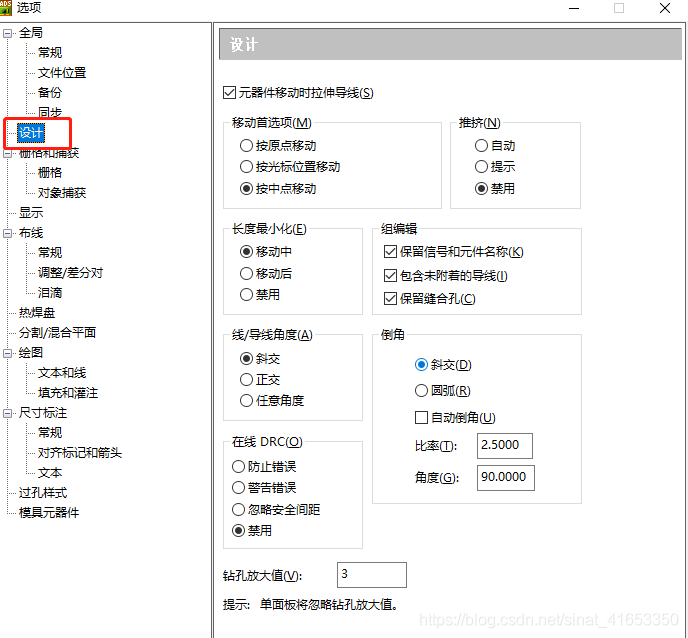

2.2 设计

设计设置一栏可以根据上图设置，也可根据需要做一些调整。

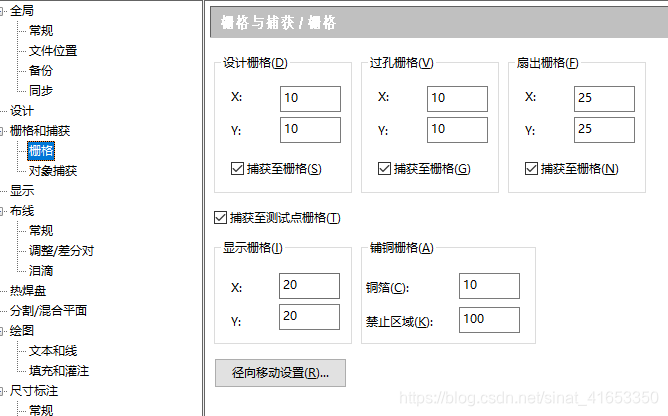

2.3栅格和捕获

栅格和对象捕获，根据实际要求来设置，所有的捕获至栅格建议选中。

2.4布线

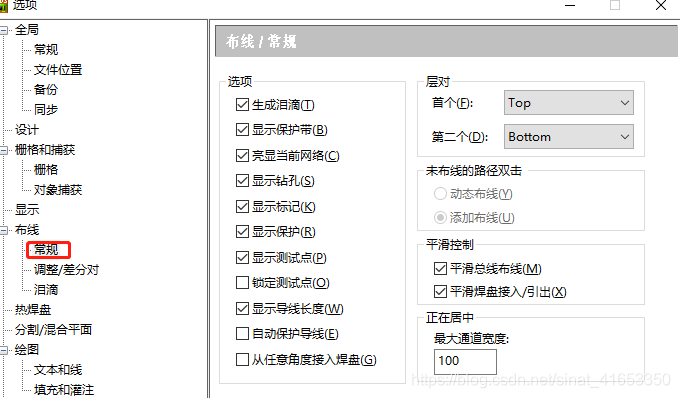

常规标签页个人选择下图方式，对于层对，根据需要指定。

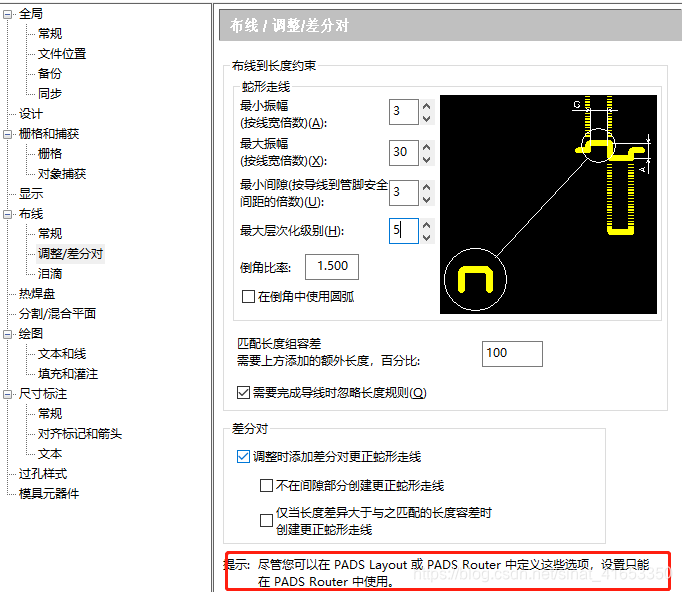

–调整/差分对用于设置走线的一些细节，包括蛇形线及差分线设置。

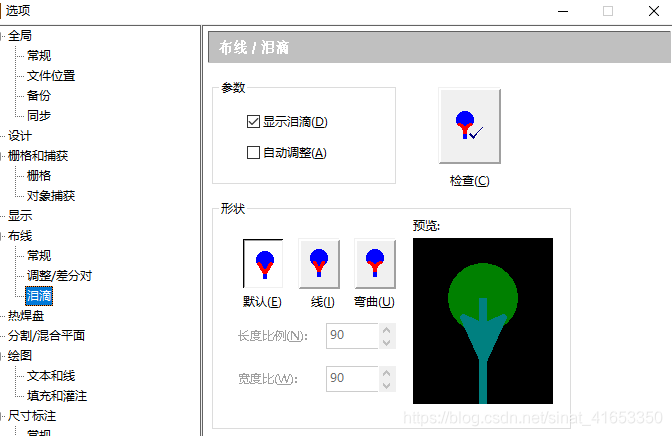

–泪滴子标签页如下图所示，用于设置泪滴的参数和相关操作，不建议使用泪滴，会影响信号线的特性阻抗，尤其是高速电路。

2.5 热焊盘

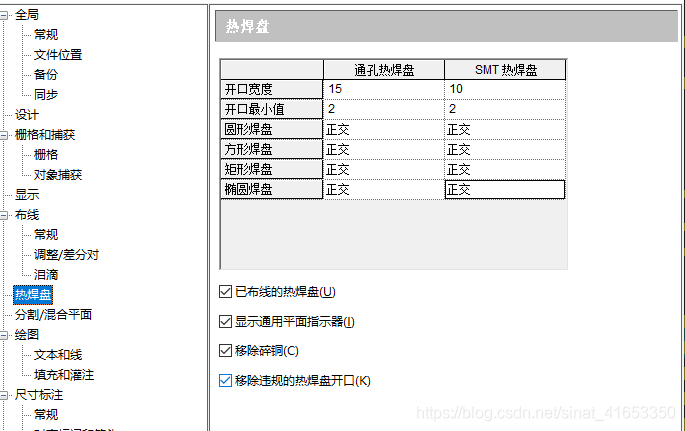

热焊盘标签页用于设置各类热焊盘的参数，用于各个复选项，建议图中设置。

2.6 分割/混合平面

分割/混合平面标签页用于设置多层板的电平面源和地平面的属性。

2.7 绘图

绘图标签页有“文本和线”和“填充和灌注”两个子标签页。

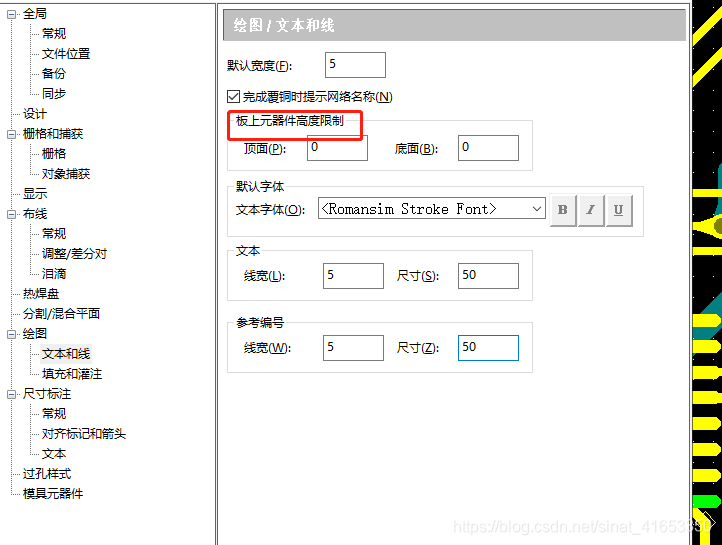

–文本和线用于设置设计中各种线的默认线宽，字体大小和线宽

板上元器件高度限制根据结构来设置就行，一般了解结构及器件高度，就知道如何放置，可以默认。

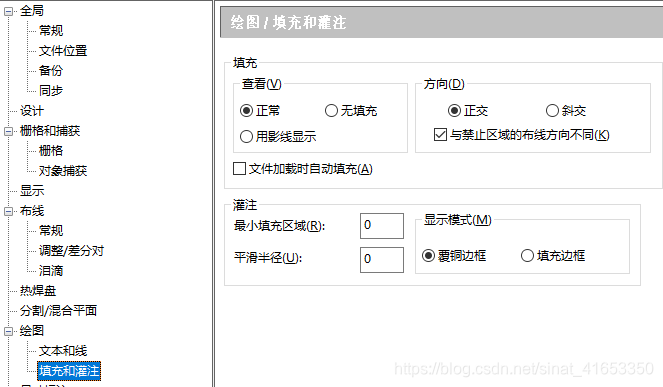

–填充和灌注标签页如下图所示，其中平滑半径建议设为0。

后三设置标签页采取默认设置就行了。

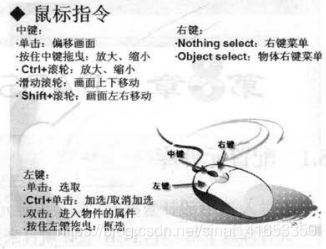

3.鼠标指令

4.过滤器

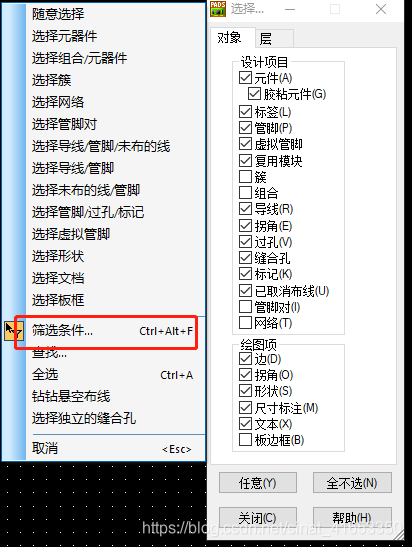

空白处单击鼠标右键得出粗选对象种类，详细选择在筛选条件命令。

快速选取标签，过孔，元件等对象。
