1.硬件设备

电脑和交换机，路由器只是硬件性能和搭载的系统不同，本身的性质都是一样的。

电脑VS路由器，交换机
电脑	路由器，交换机
CPU	CPU
内存	内存
硬盘	Flash存储卡
风扇	风扇
Win10	VRP（通用路由平台）

1.1 设备分类

分为：①盒式设备（1U设备），主要应用于中小型网络

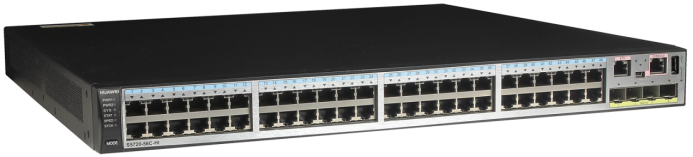

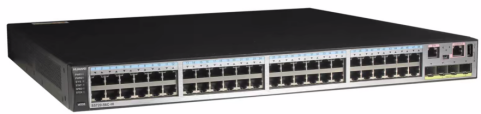

左边6*8个电口，右下4个光口

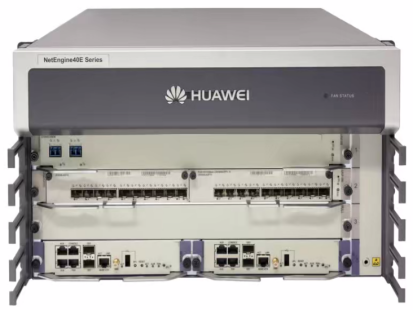

②框式设备，应用在大型网络

二者的区别主要在于接口数量的扩展性（框式设备可拆装板卡）；和设备的转发能力，即能承接多大的数据量。

1.2 框式设备

1）主控板：含CPU、内存，有Console口，负责计算和存储。

为了设备运行稳定，框式设备往往采用双主控板

2）业务板：转发业务数据，插光模块

1.2.1 光模块

a.SFP光模块-->LC光纤接口（小方口），现在常用

GBIC光模块-->SC光纤接口（大方口），一般只有旧式设备在用

b.单模光模块：标号带SM，传输距离远，多数光模块都是单模的

多模光模块：标号带MM，传输距离近，<500m

c.光模块种类：SFP（带宽1G，2.5G，4G），SFP+（10G），SFP28（25G），QSFP+（40G），QSFP28（100G）

1.2.2 电源模块

现多为双电源，且双电源都会接UPS（Uninterruptible Power Supply，不间断电源系统）系统，防突然掉电。

工业园中的UPS系统只需求供电几分钟或几十分钟，只要能保持电路的稳定性热备份既可。

1.2.3 许可功能

一个设备买了主控板、业务板、模块、双电源后，还要购买License许可授权来获得功能性。

分为两种：①常规的路由器、交换机、防火墙：基础功能可以用，高级功能需要单独购买许可；

②高级的设备和系统：

1.2.4 网络设备存储器

FLASH：存放操作系统文件（PC：Windows，网络设备：VRP），配置文件

FLASH分为内置和外置，外置存储卡包括CF卡，SD卡等。普遍用的是内置。

NVRAM：存放配置文件，现一般并入FLASH存储

ROM：主板存储器，存放引导系统文件（PC：BIOS，华为：Bootroom）

RAM：内存条

RAM越大，运行速度越快；FLASH读取越快，启动速度越快

1.3 产品型号参数

1）路由器：AR、NE，交换机：S、CE

2）最大接口数量：TP/P/C

TP：光电复用口，光口电口二选一，默认光口

P：上行链路是光口（默认都是这样）

上行链路：去上行设备的路径，如交换机->路由器

C：支持可扩展模块

3）设备版本

设备版本参数
参数	含义	解释	包含功能
LI	基础版	二层交换机（只交换无路由，局域网）	交换
SI	标准版	二层交换机（只带一点路由的三层功能）	静态路由，RIP
EI	增强版	三层交换机（带路由功能的交换机）	OSPF,BGP
HI	高级版	三层交换机（除EI功能外还有高级特性）	MPLS,VPN,QOS,故障检测
