谐振电路-

元件系统

趋肤效应：高频环境下，导体边沿附近电流密度增大的现象称为趋肤效应

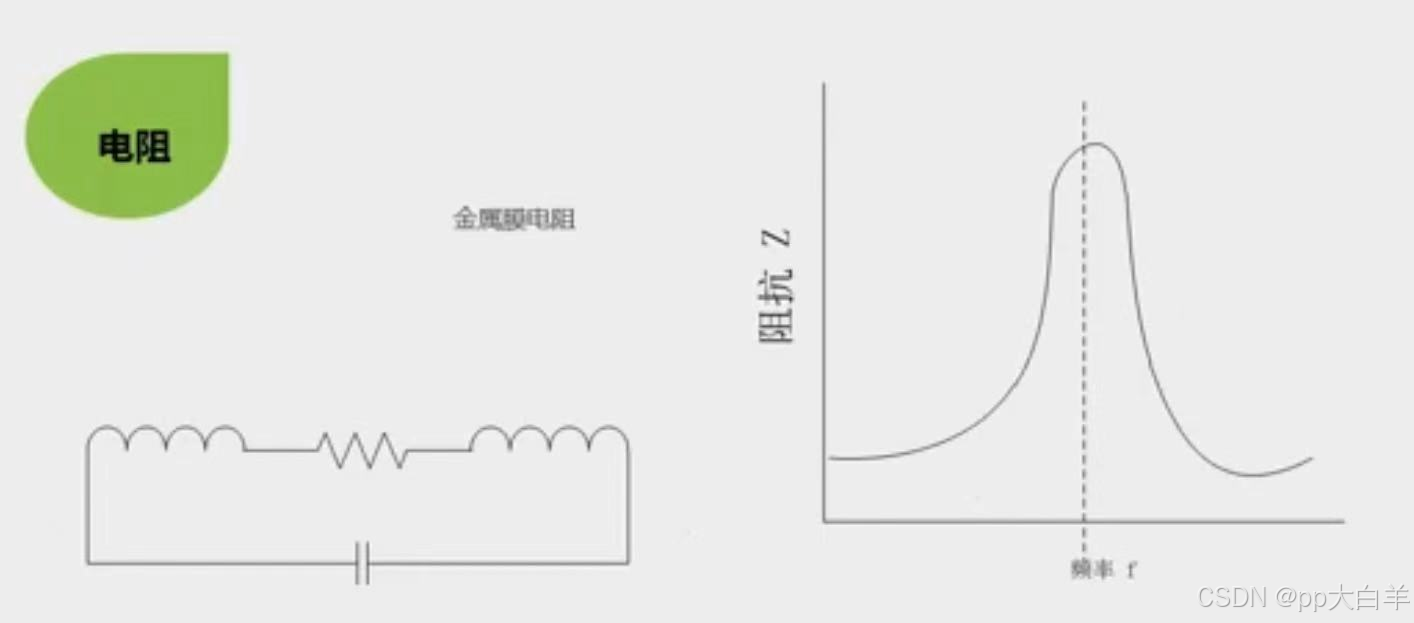

电阻：大于自激震荡点表现为容抗，小于自激震荡点表现为感抗（当f大于6GHz时，选择金属膜电阻）

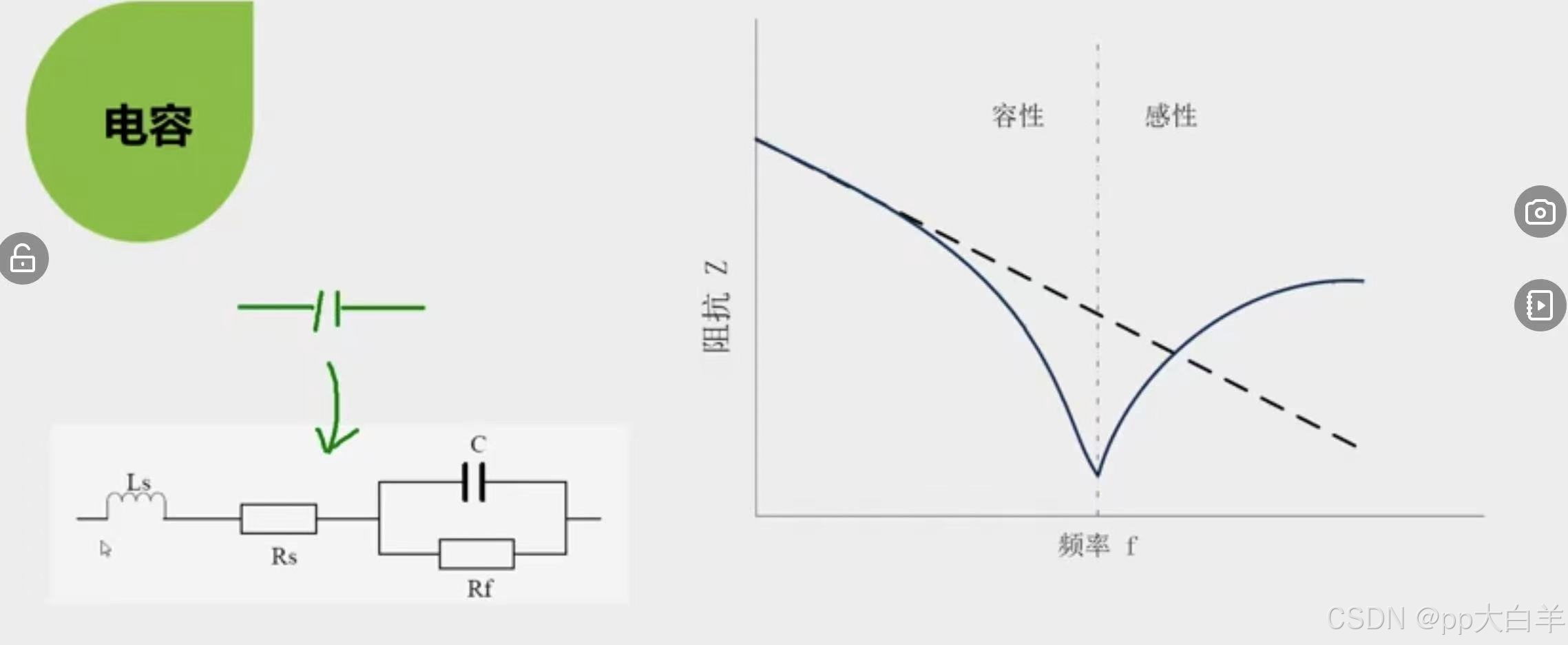

电容（通交流阻直流）：

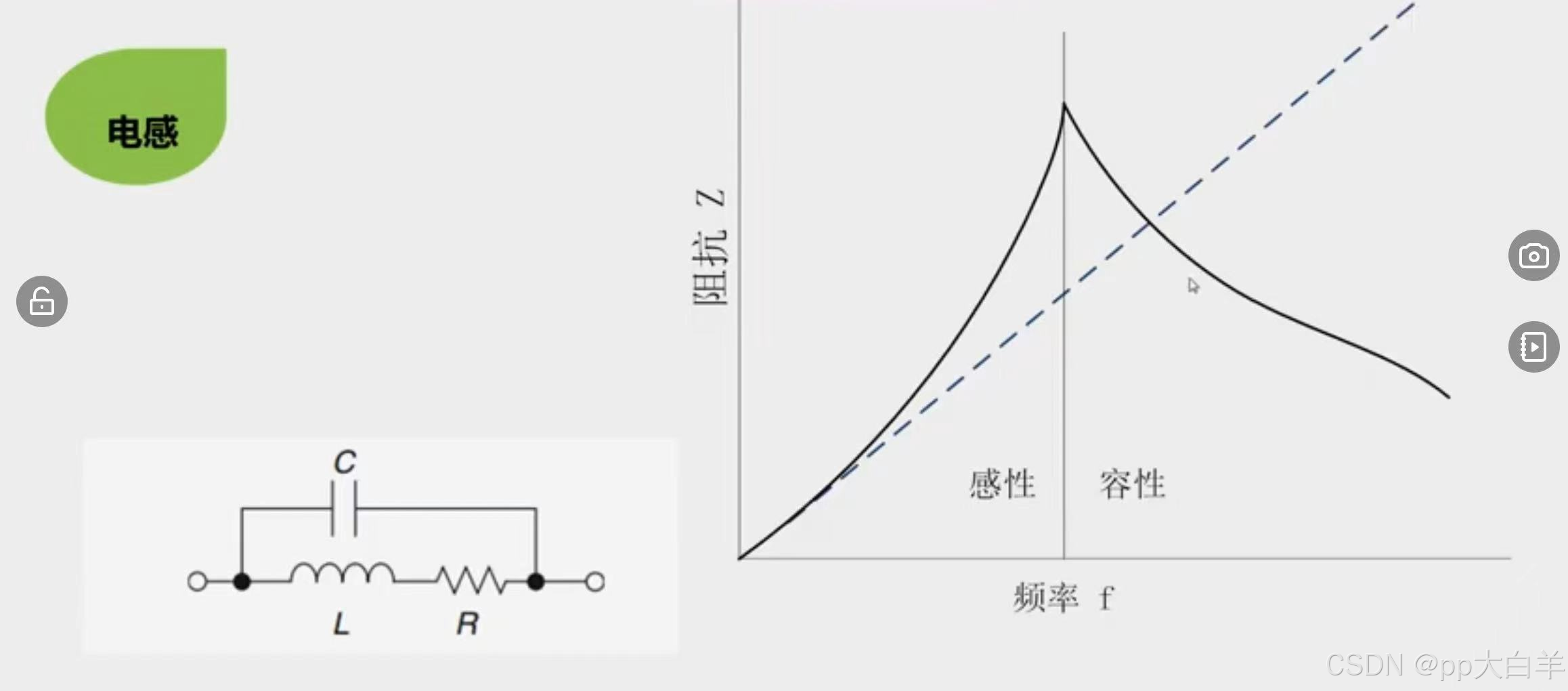

电感（通直流阻交流）：Q(品质因数)=XL/R  Q越大品质越好（感抗分量足）

谐振电路的本质

为什么电感和电容串并联会产生震荡？电感通低频阻高频，电容通高频阻低频

各频点上的损耗：

LC谐振器谐振频率求解：

品质因数Q：电感的电抗与自身串联电阻的比值

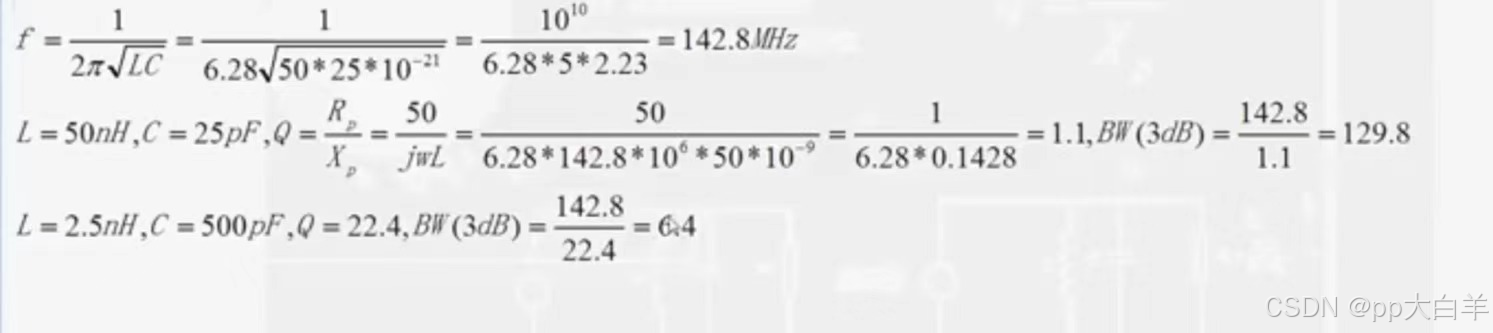

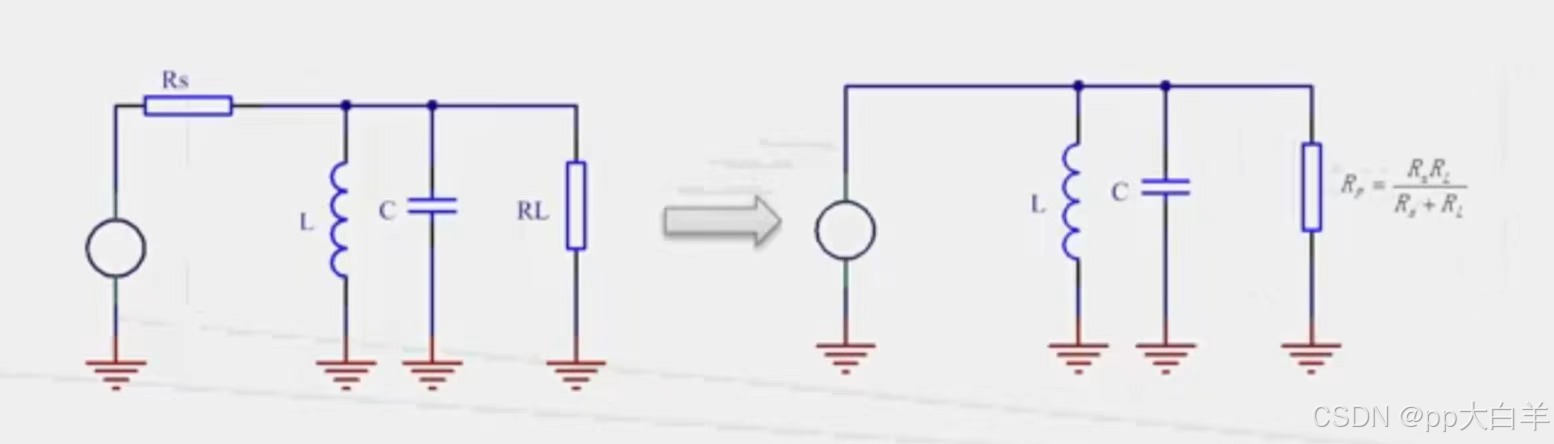

有载Q值：谐振频率与3dB带宽的比值（Q越小，带宽越大）Q=Rp/Xp（电容或电感的电抗值）

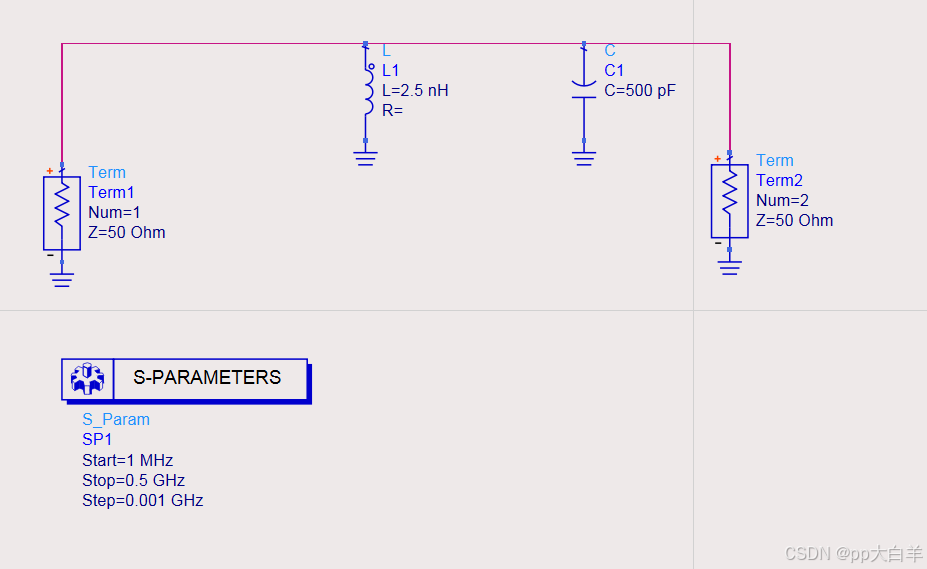

Q值1.1（红色）

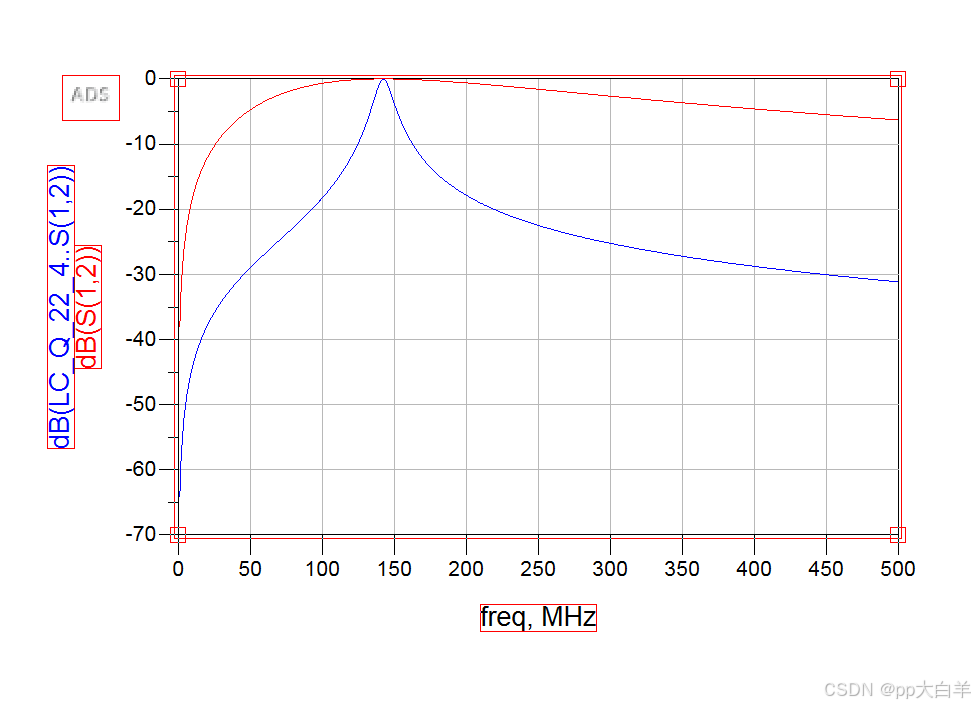

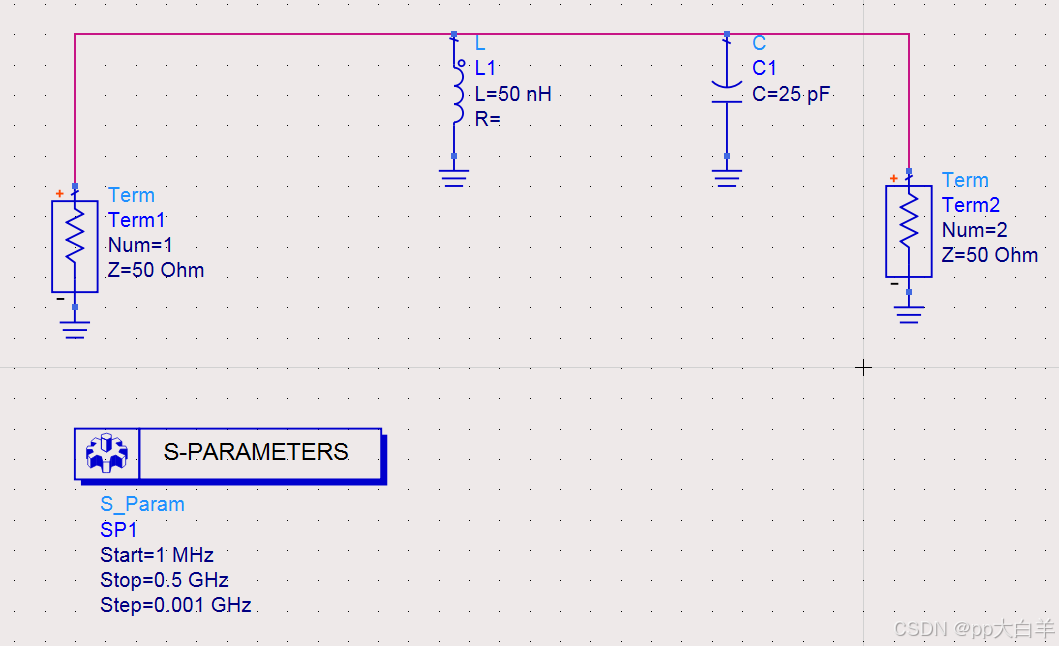

Q值22.4（蓝色）

合理调整Q值，即合理选择电容电感的值即可调整带宽

耦合谐振电路

概念：将多个单谐振电路互相耦合在一起

优点：可以获得陡峭的通带边缘和小的形状因子

耦合形式：容性耦合、感性耦合、变压器耦合、晶体管耦合

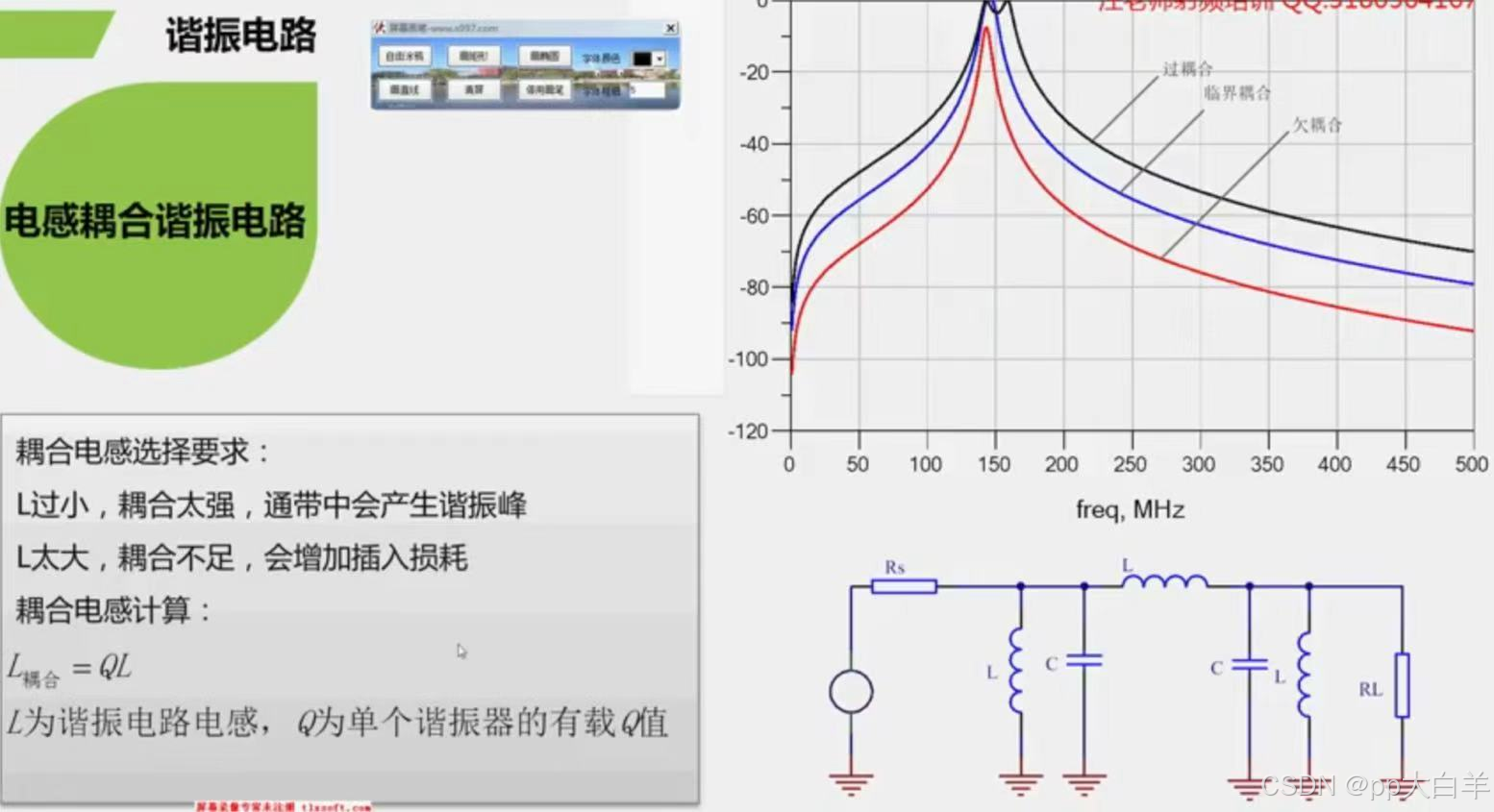

电感耦合

双谐振器Q值为单谐振器的0.707倍 （滤波器多级实现就是为了增大带宽）

耦合电容计算：C耦合=C（谐振电路电容）/Q （单个谐振器有载Q值）

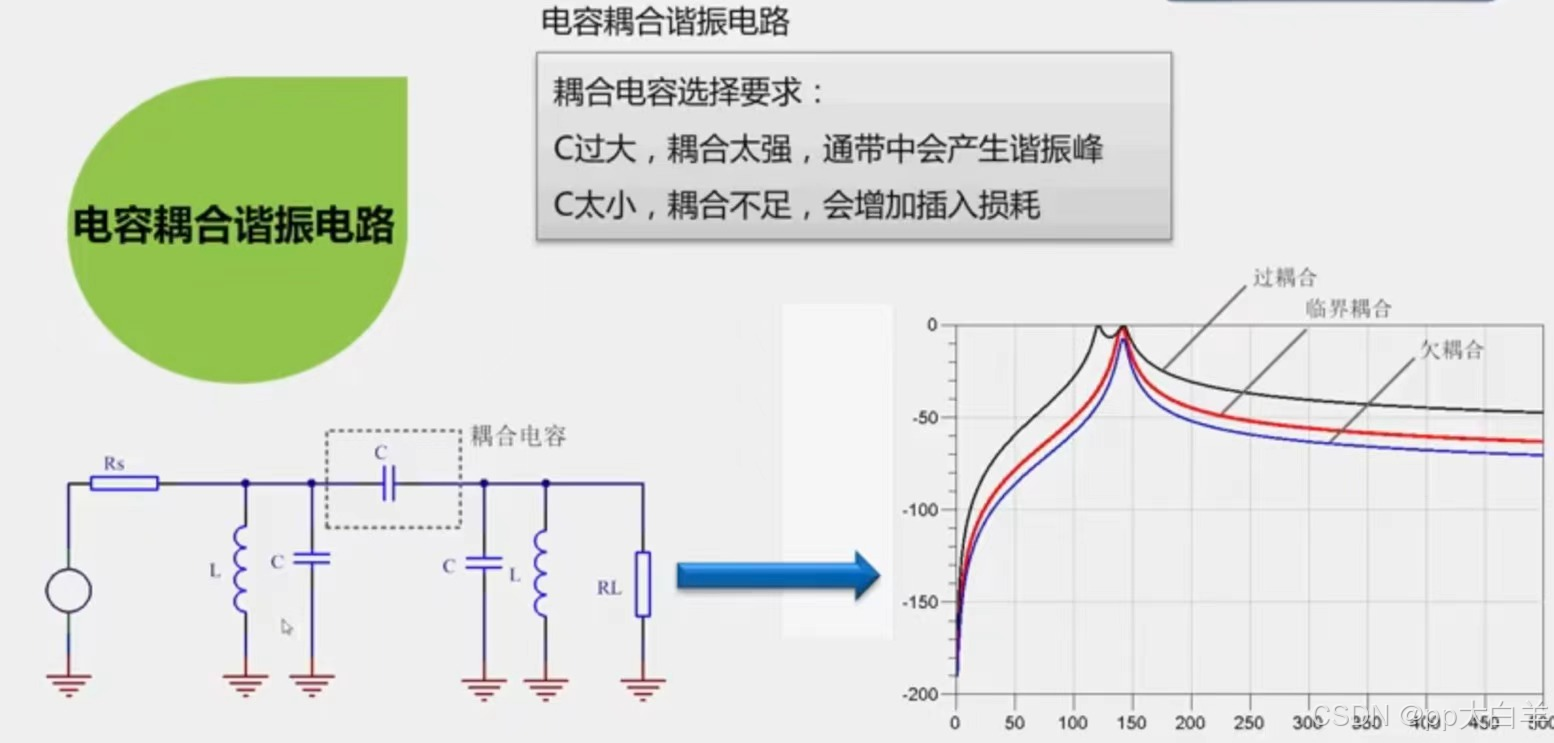

电容耦合



音频电路示例

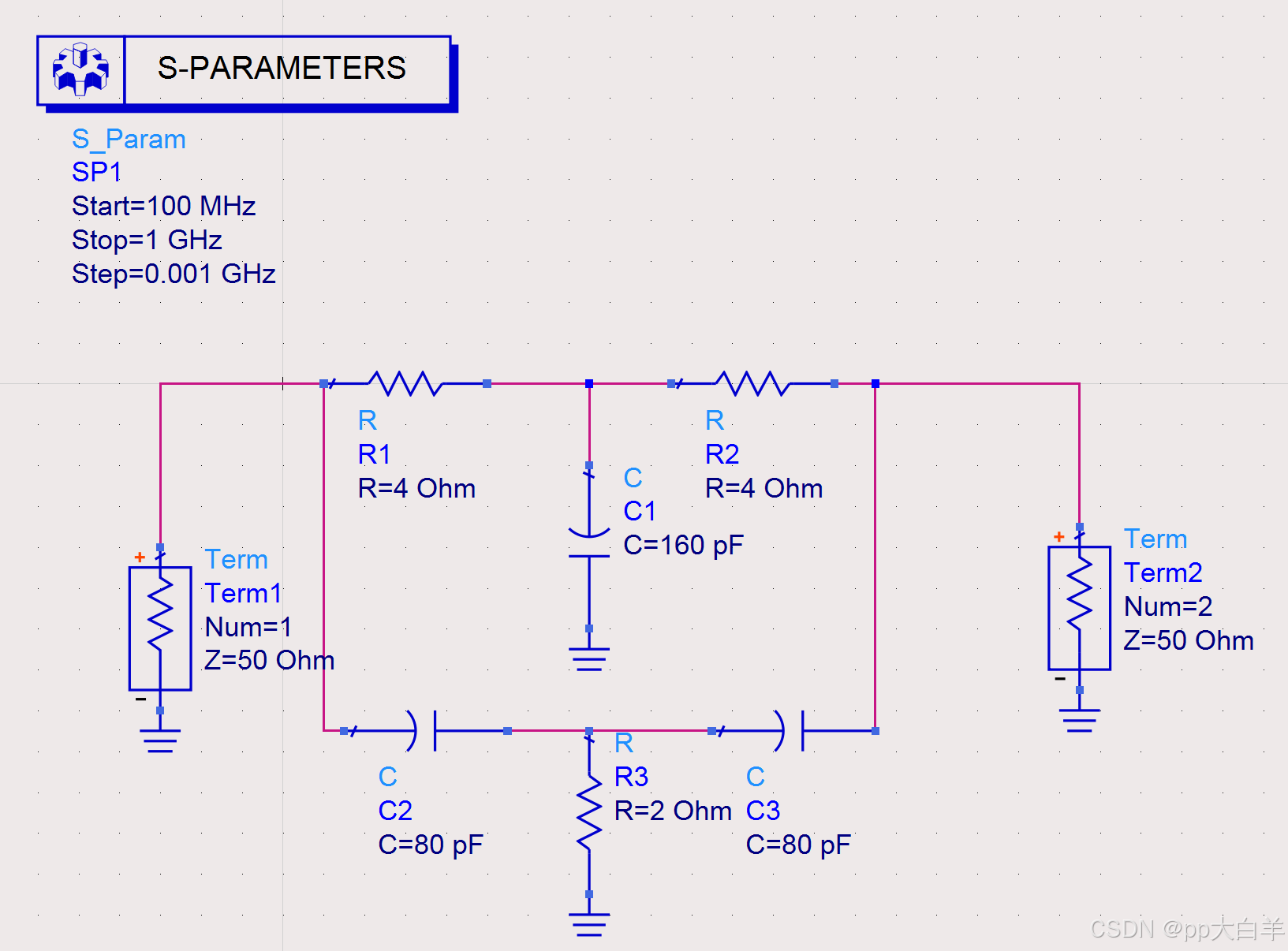

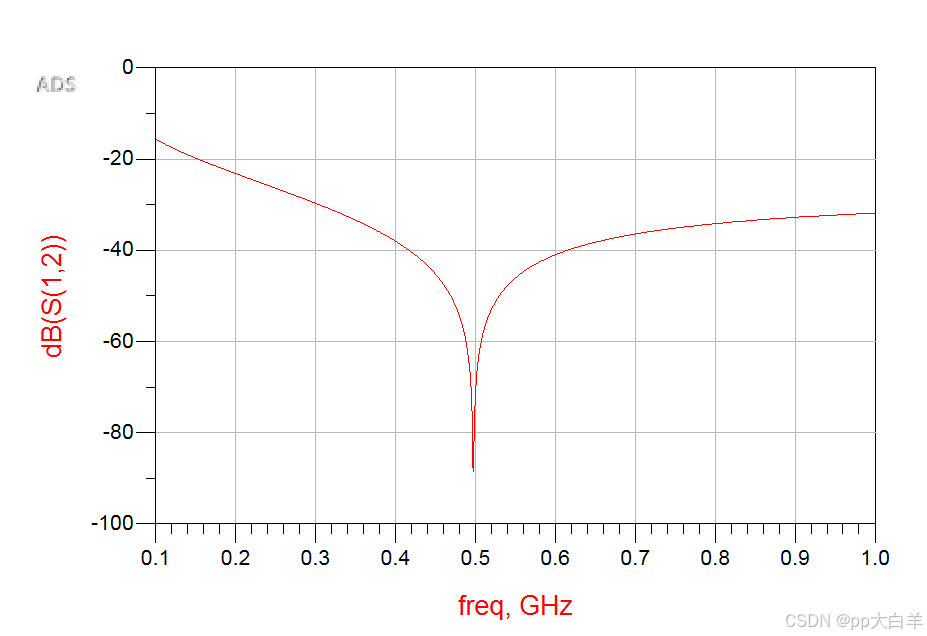

双T型限波器

（f=500NHz）

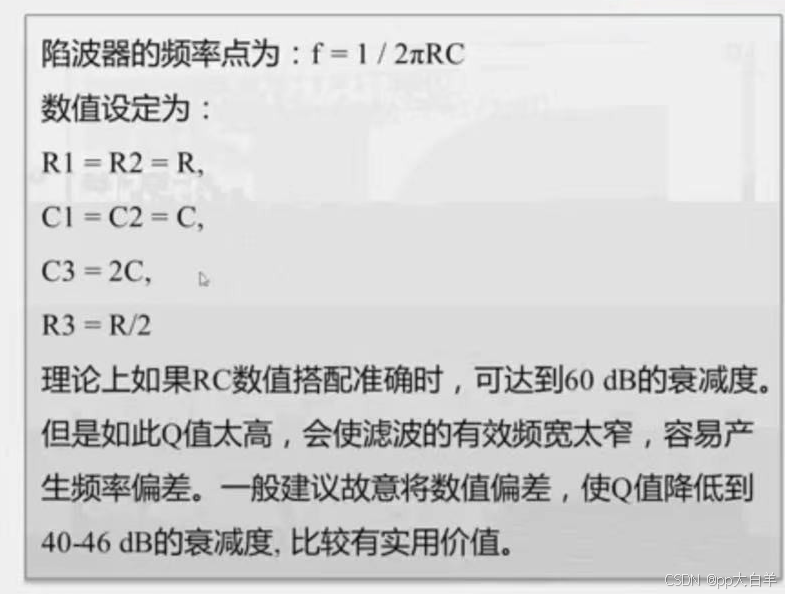

高衰减度的射频陷波器

R越大，有载Q值越小，带宽越大

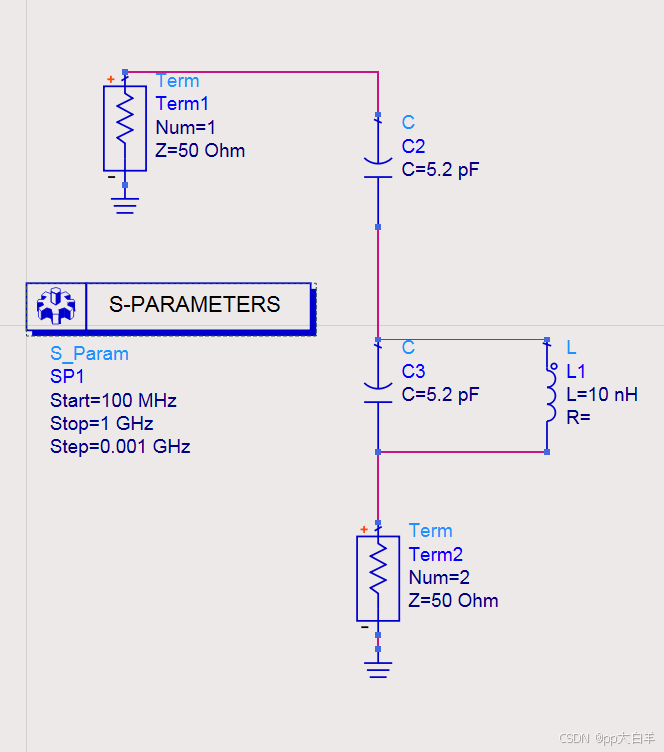

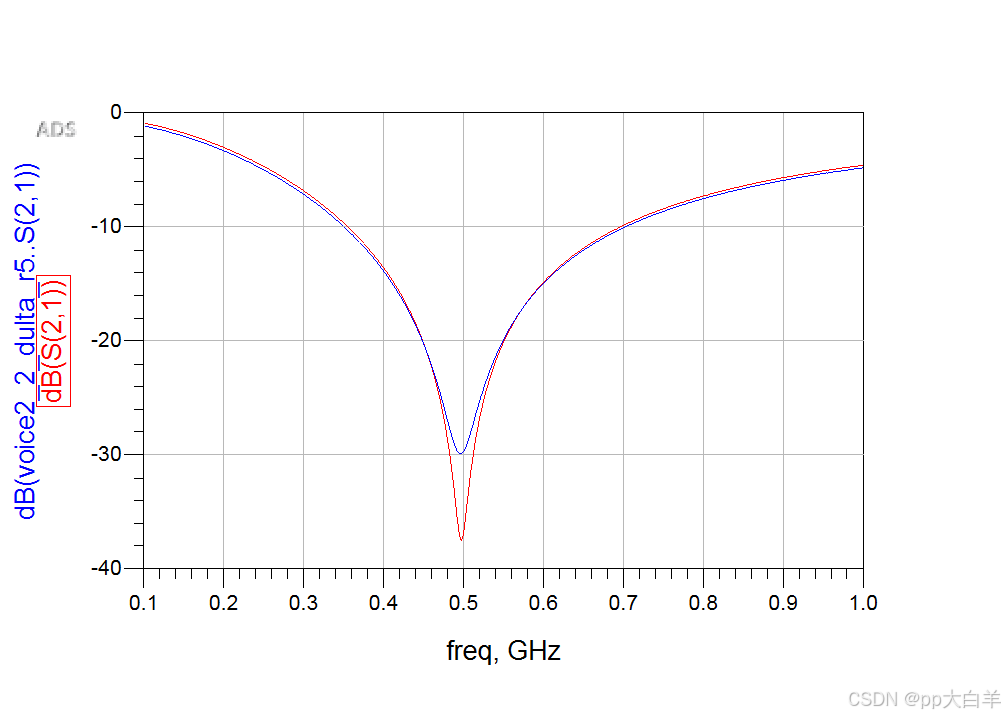

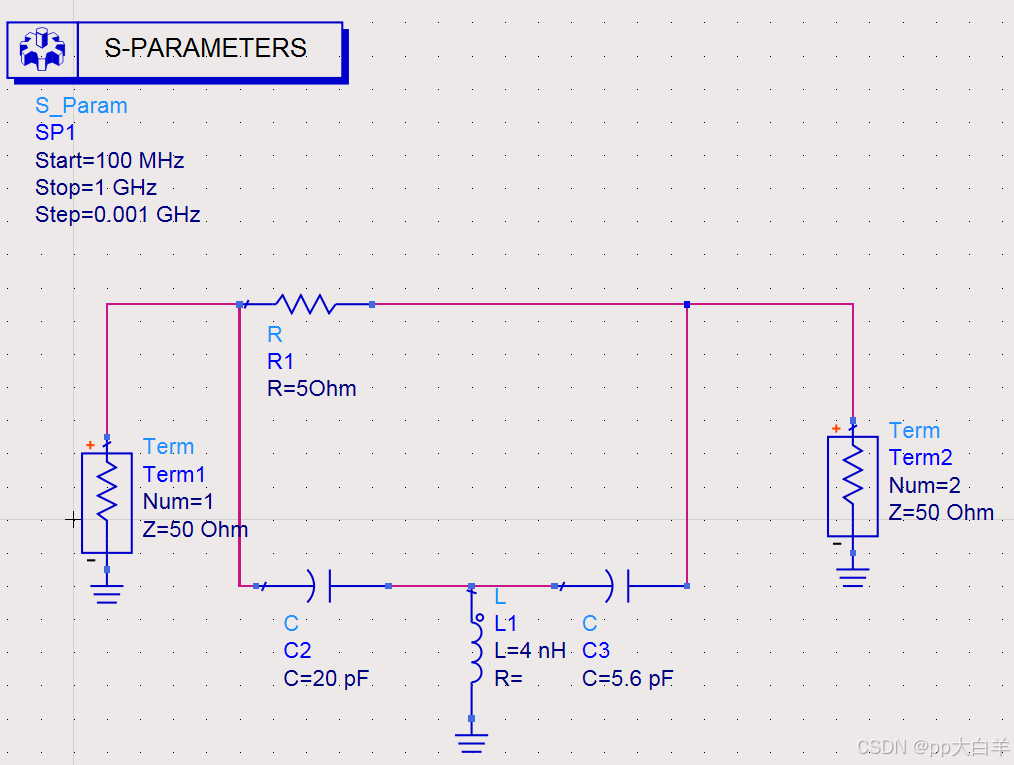

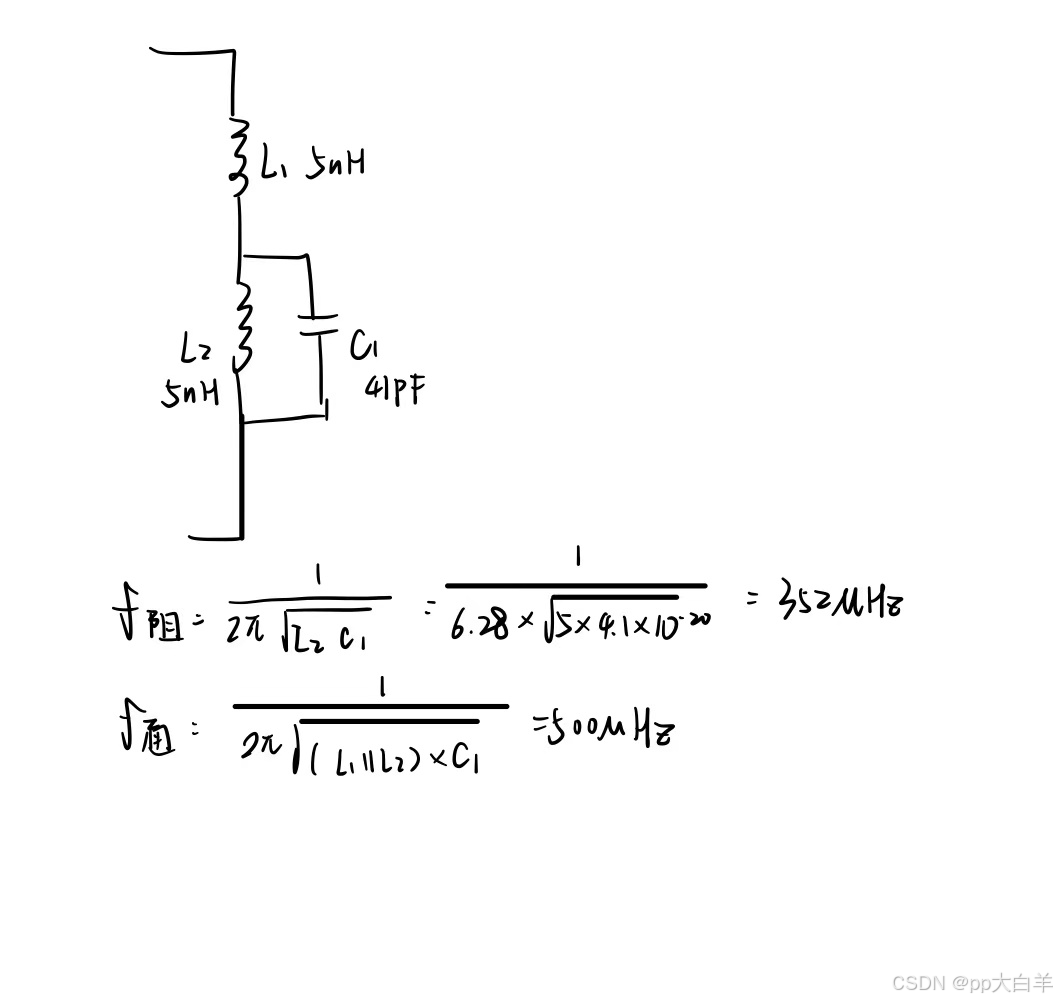

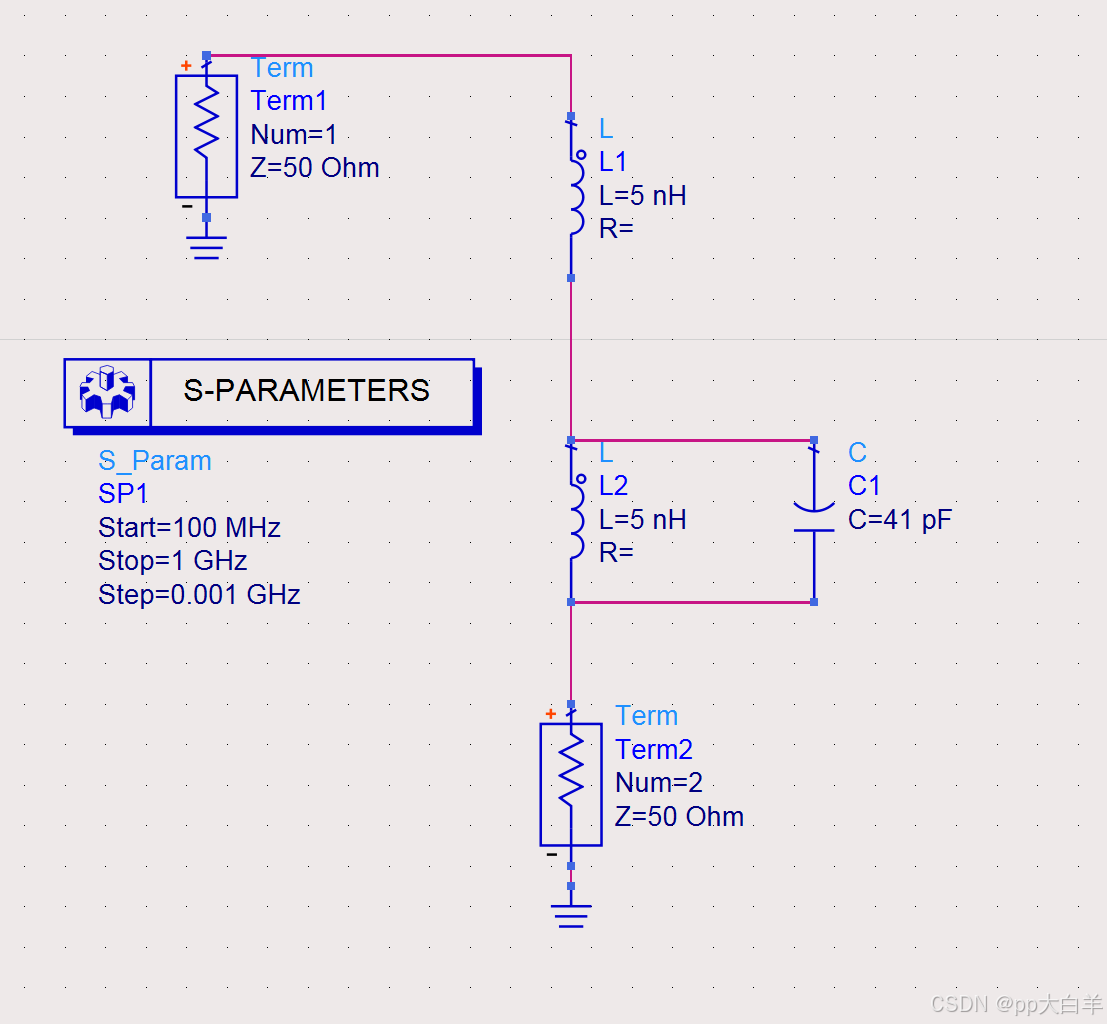

LC滤波兼补强谐振电路

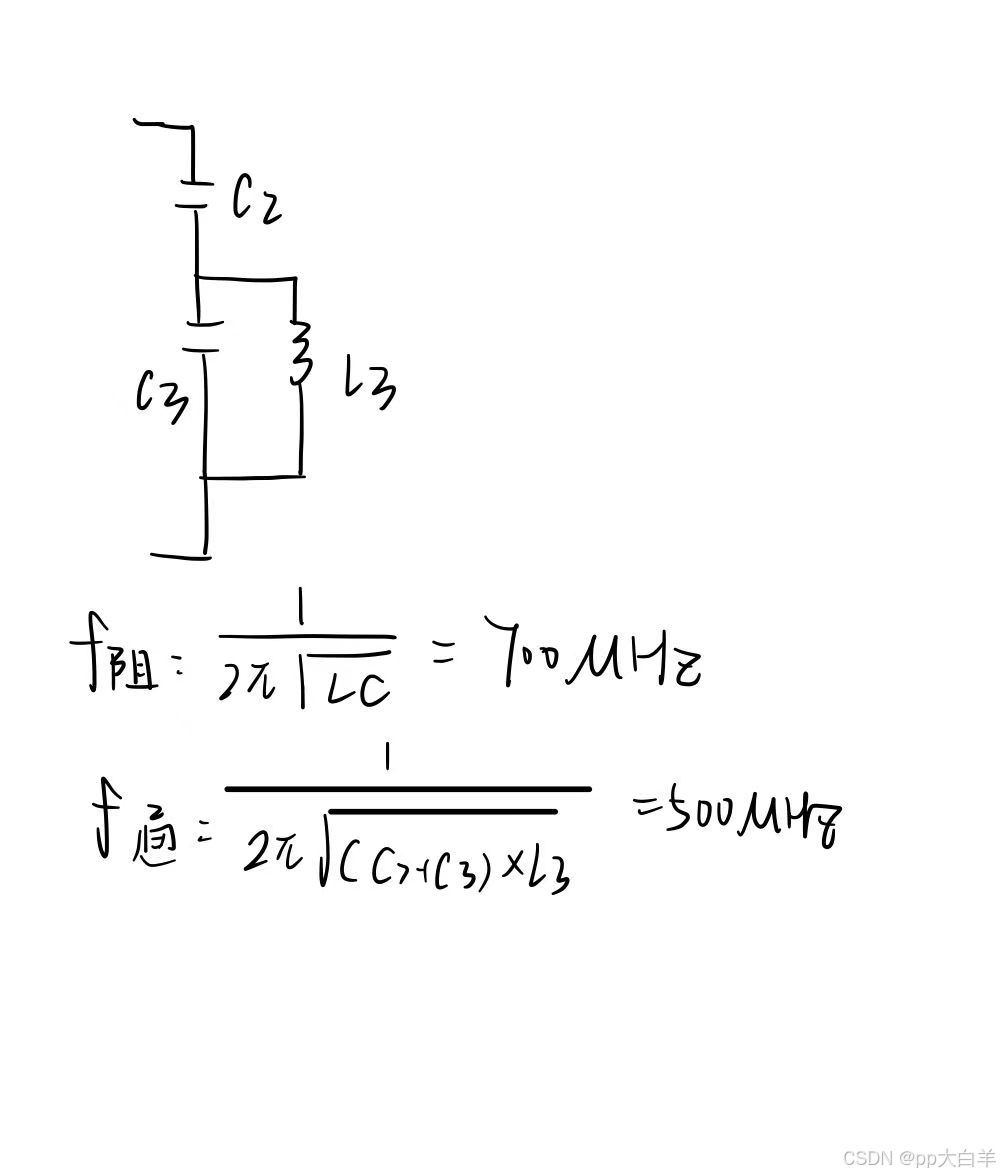

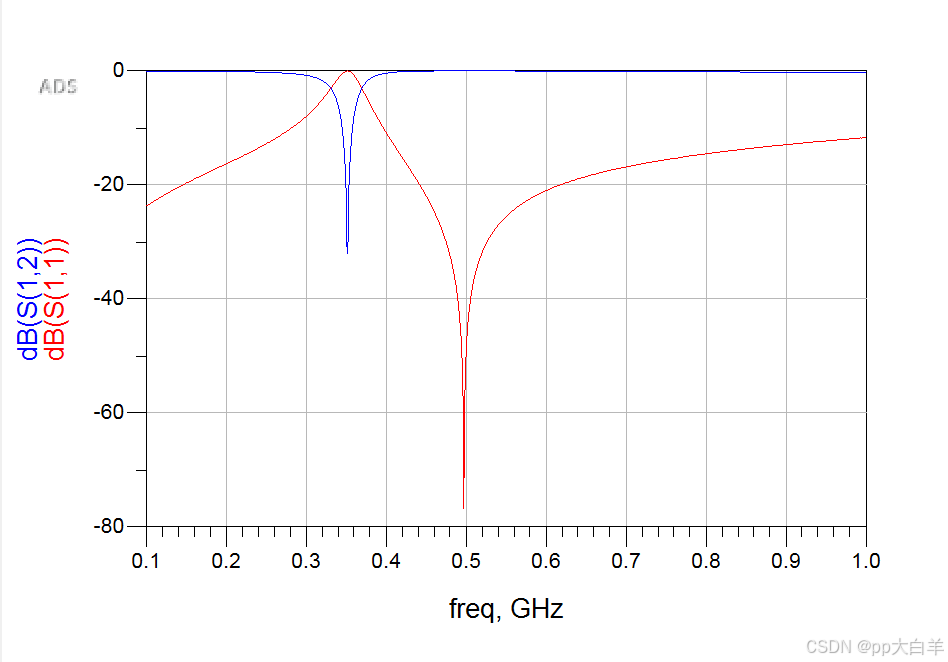

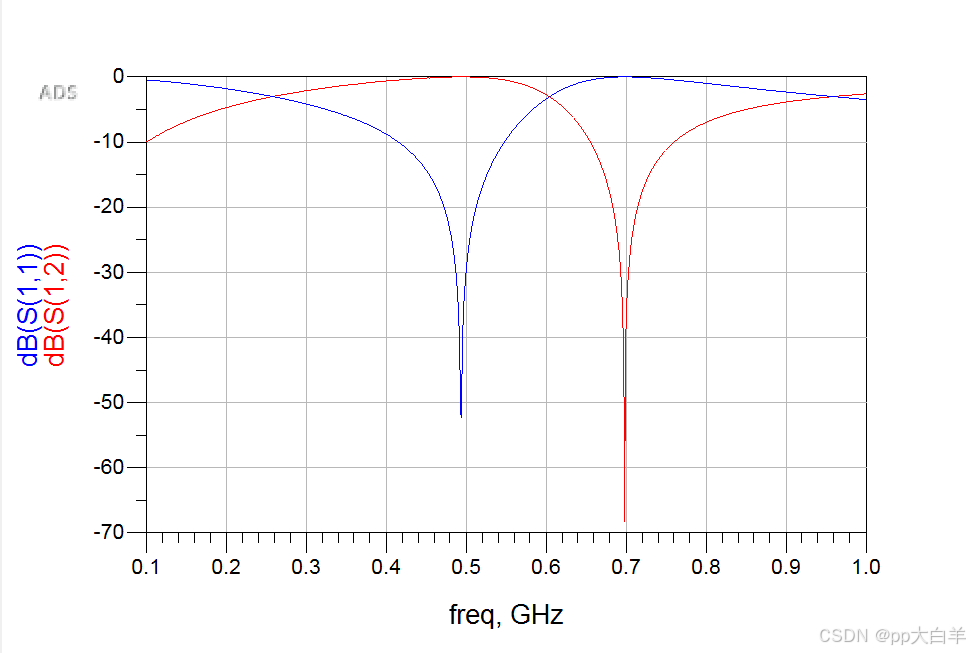

针对某一频率衰减，但是同时也会在他某个邻近的频率，产生提升补强作用 。

C型



L型
