Protues 8.9笔记各类界面翻译

Proteus的界面

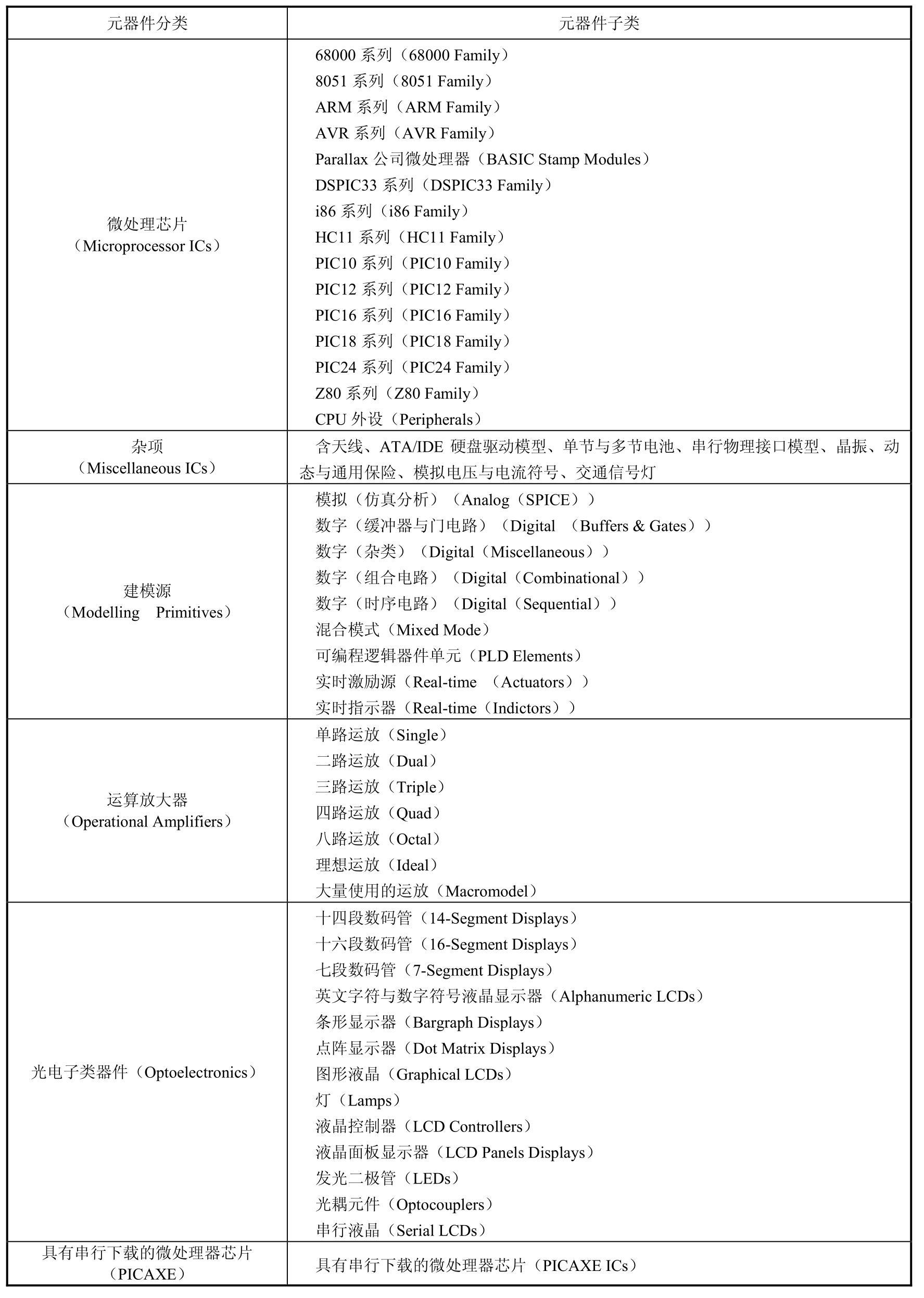

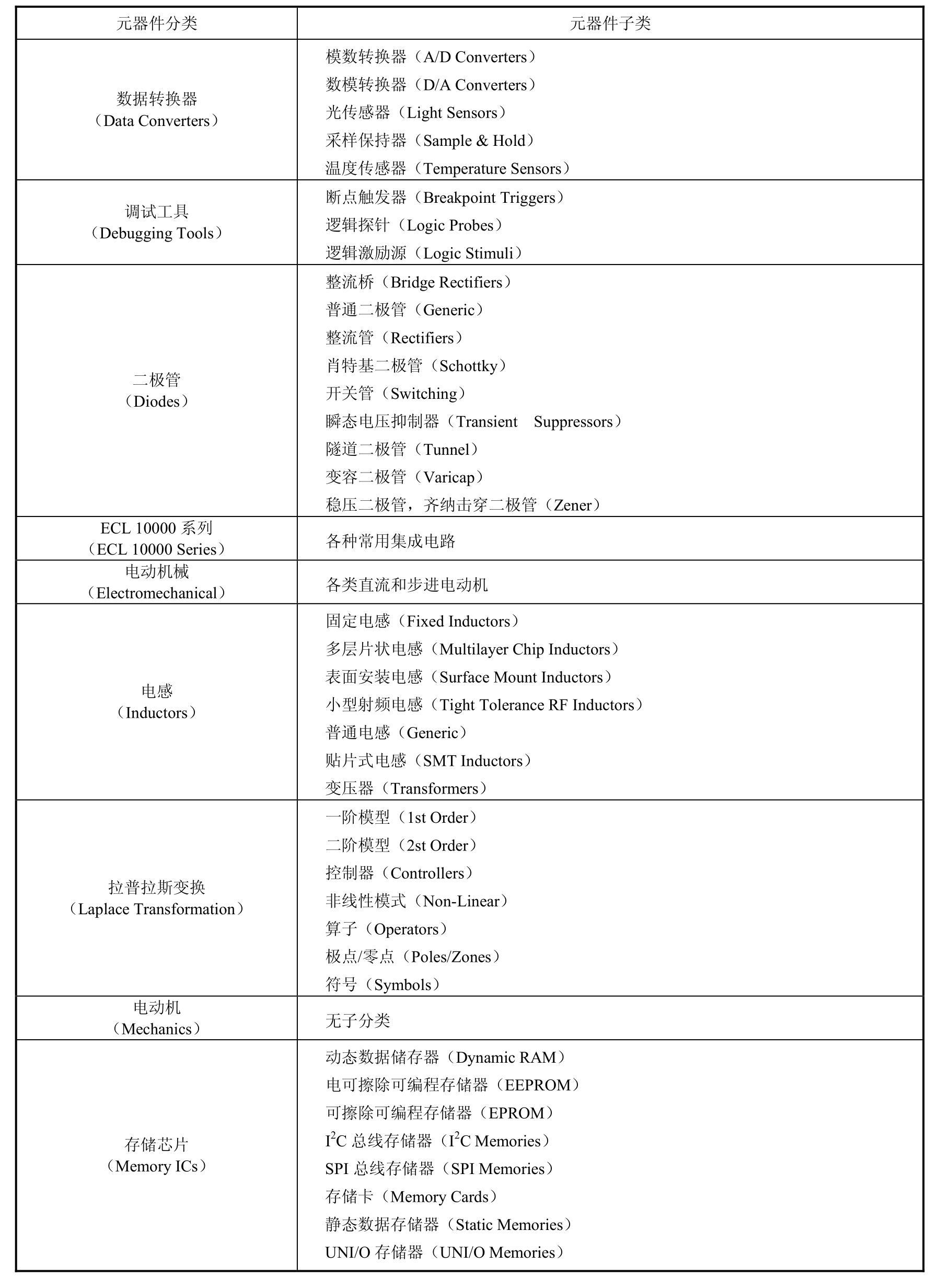

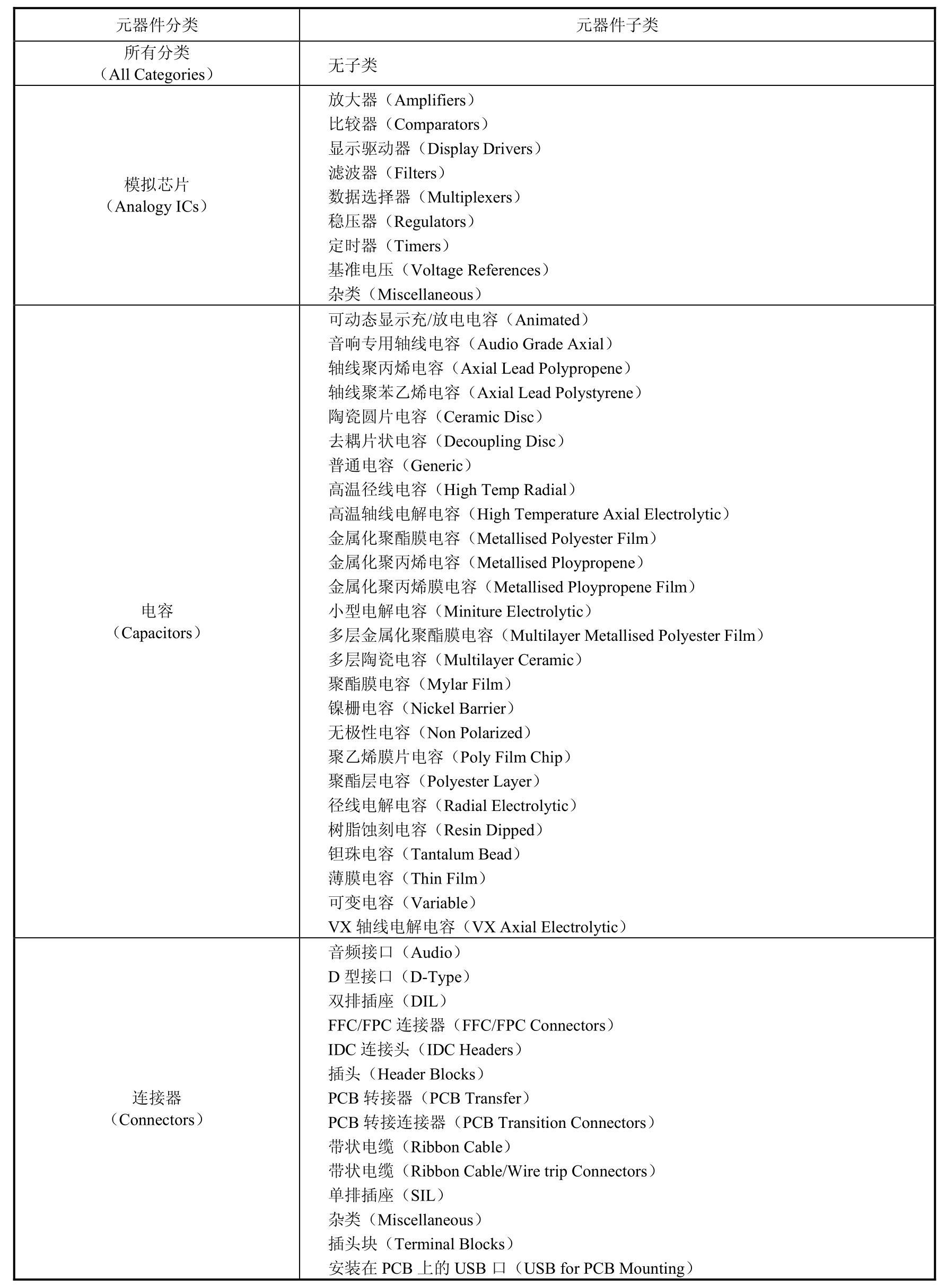

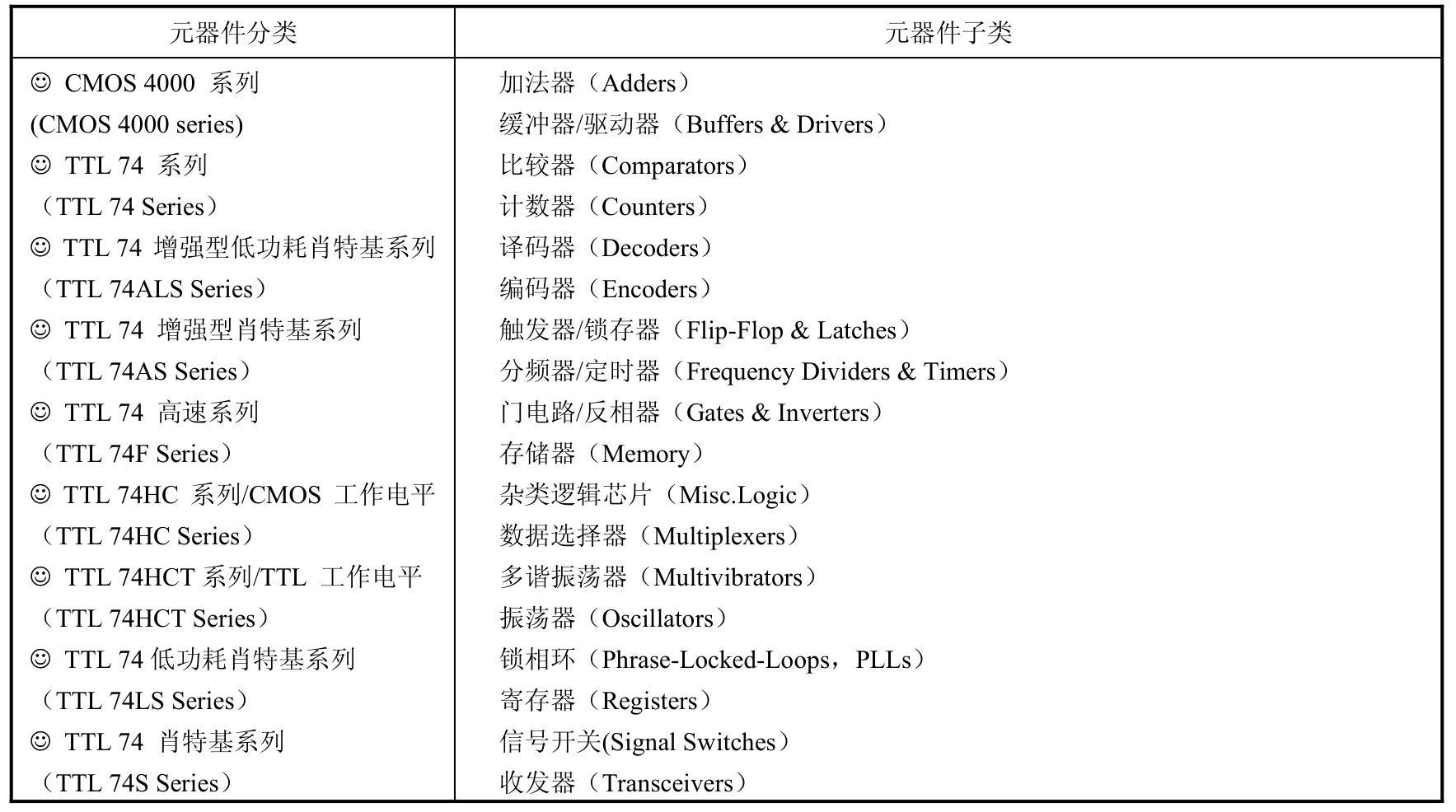

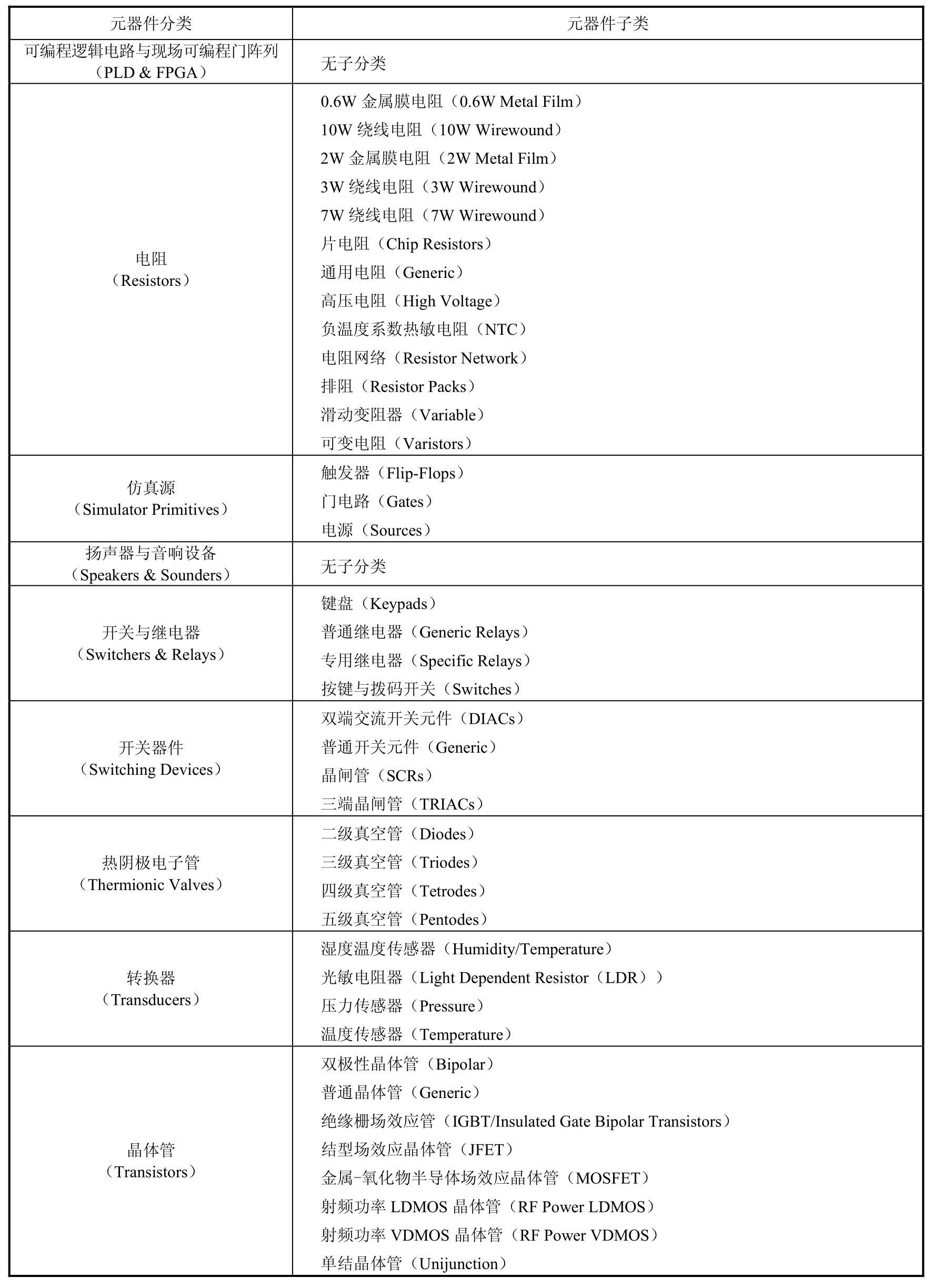

Proteus提供的所有元器件分类及其子类列表

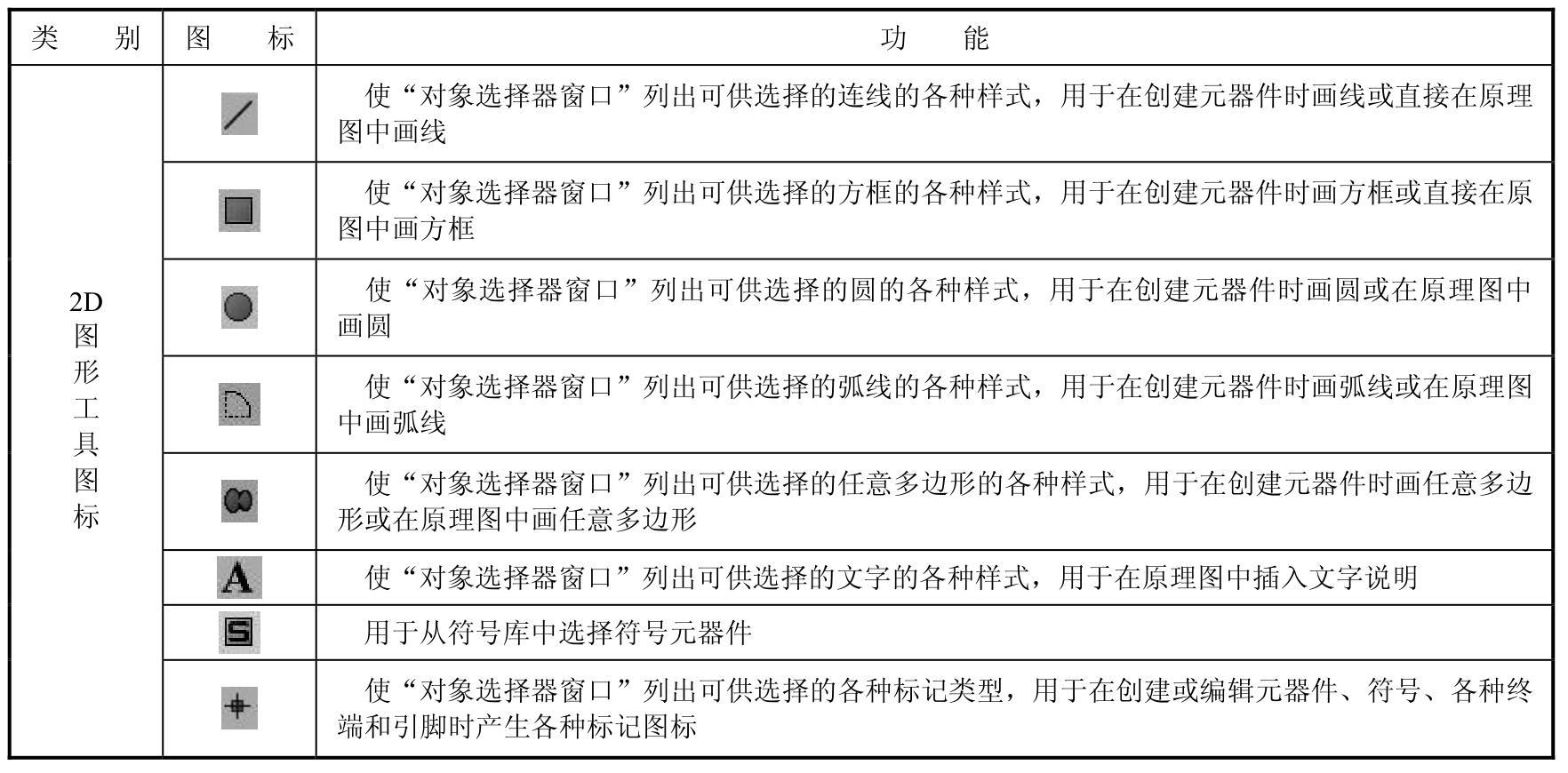

各模式图标功能

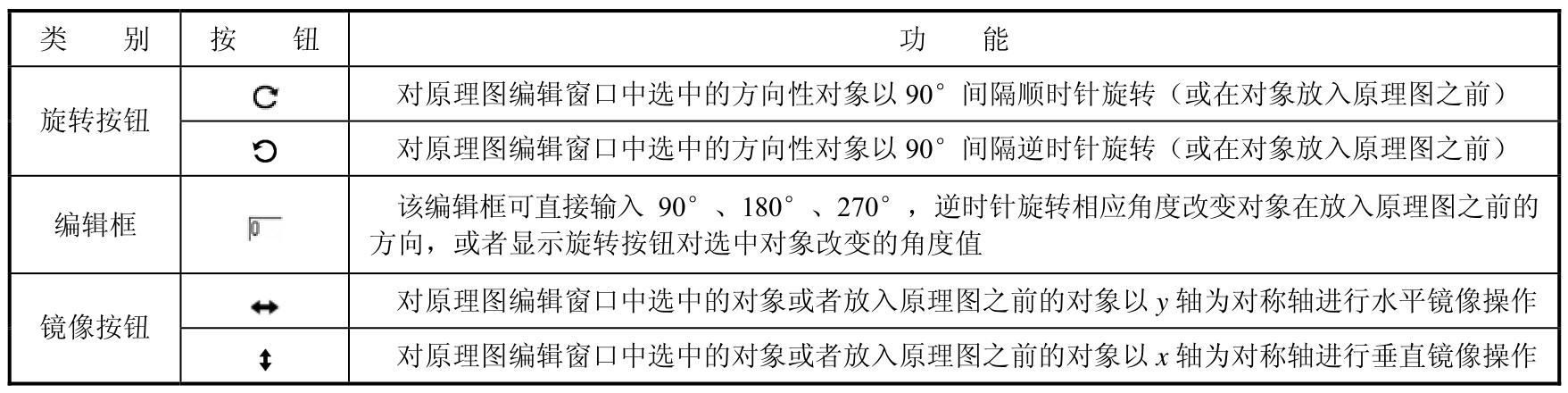

预览对象方位控制按钮功能

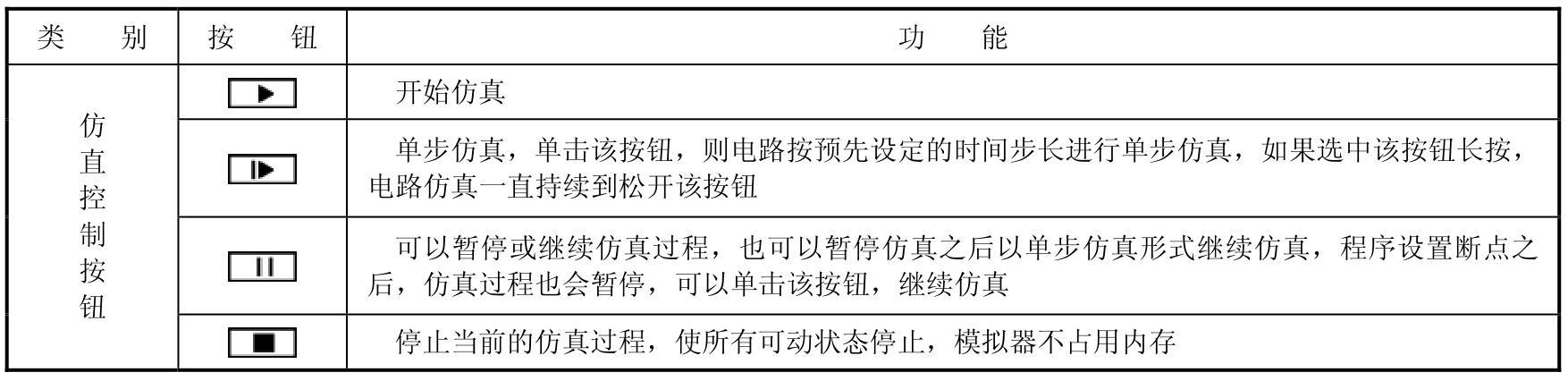

Proteus仿真

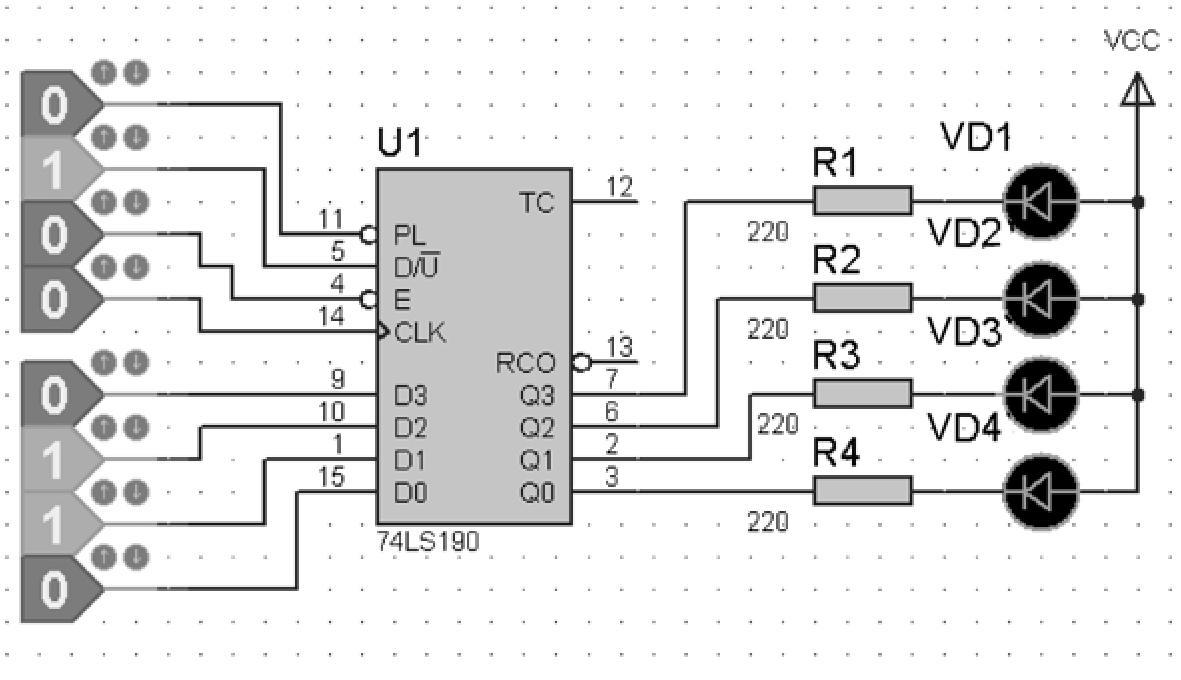

十进制同步可逆计数器74LS190功能测试电路原理图

虚拟仪器

1．探针

探针共有2种：电压探针和电流探针。探针在电路仿真中被用来记录它所连接的网路的状态。

2．虚拟仪器

1. 示波器（Oscilloscope）

2. 逻辑分析仪（Logic Analyser）

3. 定时器/计数器（Counter Timer）

4. 虚拟终端（Virtual Terminal）

5. SPI调试器（SPI Debugger）

6. I2C调试器（I2C Debugger）

7. 信号发生器（Signal Generator）

8. 图形发生器（Pattern Generator）

9. 直流电压表（DC Voltmeter）

10. 直流电流表（DC Ammeter）

11. 交流电压表（AC Voltmeter）

12. 交流电流表（AC Ammeter）

    ---

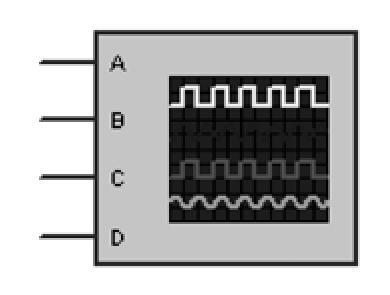

图1-26　虚拟示波器图标

【示波器（Oscilloscope）】 示波器是虚拟仪器的一种。单击工具栏中的“虚拟仪器”按钮，在弹出的“INSTRUMENTS”窗口中选择“Oscilloscope”，再在“原理图编辑窗口”中单击左键添加示波器，虚拟示波器图标如图1-26所示。将示波器和被测点连接好后单击“运行”按钮后，将弹出虚拟示波器界面，如图1-27所示。

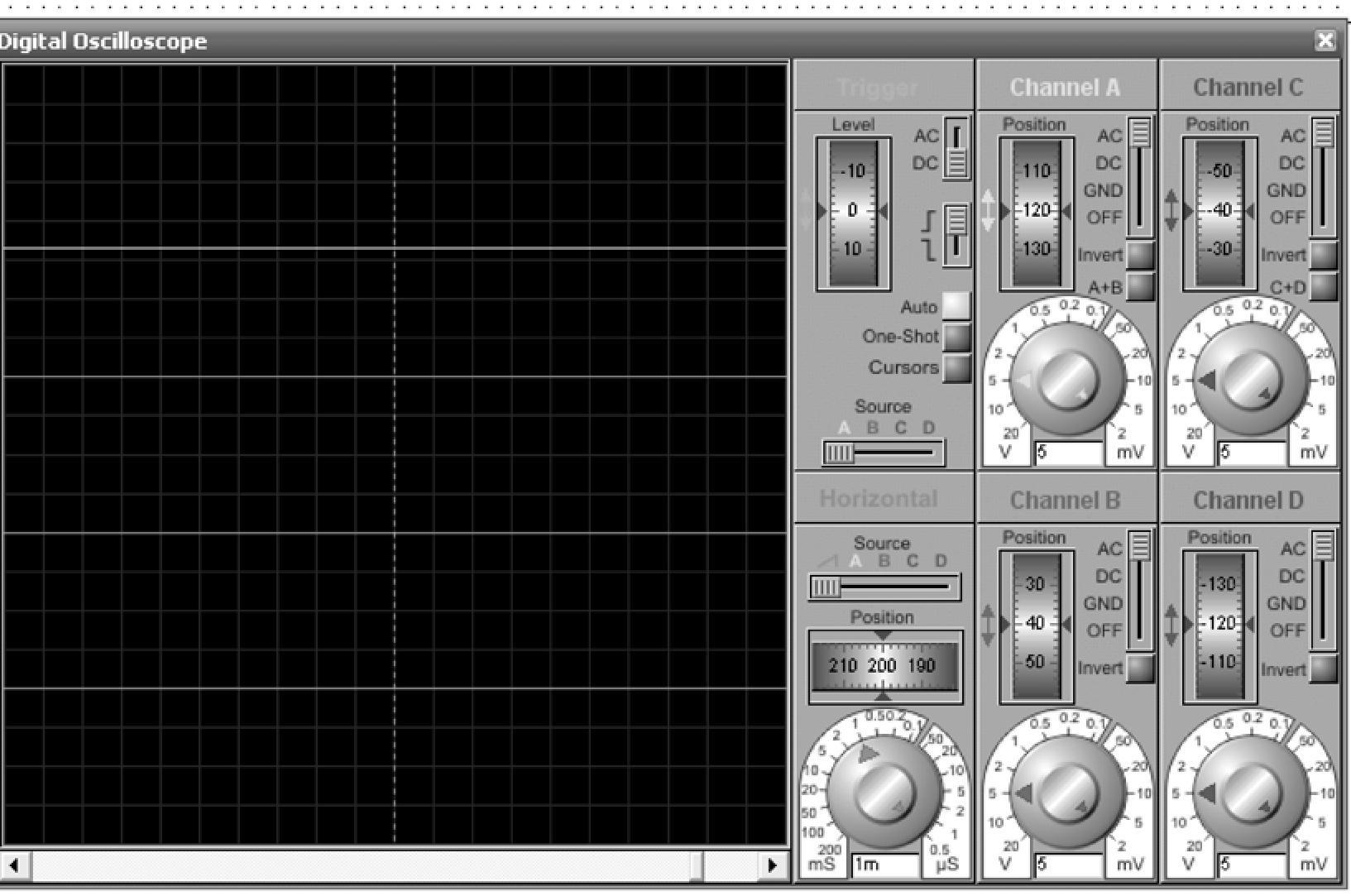

图1-27　虚拟示波器界面

☺示波器的功能

A、B、C、D四通道，波形分别用黄、蓝、红、绿来表示。

2～20mV/div的可调增益。

扫描速度为0.5～200μs/div。

可选择四通道中的任意通道作为同步源。

交流或直流输入。

☺示波器的应用

虚拟示波器和真实示波器的使用方法类似。

按照电路属性设置扫描速度，用户可以看到所测量电路的波形。

如果被测信号有交流分量，则在相应的输入通道选择AC（交流）工作方式。

调整增益，以便在示波器上显示适当大小的波形。

调节垂直位移滑轮，以便在示波器上显示适当位置的波形。

拨动相应的通道定位选择按钮，再调节水平定位和垂直定位，以便观察波形。

☺示波器的工作方式

虚拟示波器有3种工作方式。

• 单踪工作方式。

• 双踪工作方式。

• 叠加工作方式。

☺示波器的触发

虚拟示波器具有自动触发功能，使得输入波形可以和时基同步。

可以在A、B、C、D四通道中选择任意通道作为触发器。

触发旋钮的刻度表是360°循环可调，方便操作。

每个输入通道可以选择DC（直流）、AC（交流）、接地三种方式，并可选择OFF将其关闭。

设置触发方式为上升沿时，触发范围为上升的电压；设置触发方式为下降沿时，触发范围为下降的电压。如果超过一个时基的时间内没有触发发生，将会自动扫描。

---

【电压表（Voltmeter）和电流表（Ammeter）】 Proteus ISIS提供了直流电压表（DC Voltmeter）、直流电流表（DC Ammeter）、交流电压表（AC Voltmeter）和交流电流表（AC Ammeter）。这些虚拟的交/直流电压表和交/直流电流表可直接连接到电路中进行电压或电流的测量。电压表和电流表的使用步骤如下所述。

单击工具栏中的“虚拟仪器”按钮 [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-efFenM1E-1682167242793)(./…/…/…/…/assets/CmQUOV-6cMCEVrlcAAAAAOavFI4387278868.jpeg)] ，在弹出的“INSTRUMENTS”窗口中选择“DC Voltmeter”或“DC Ammeter”或“AC Voltmeter”或“AC Ammeter”，再在“原理图编辑窗口”中单击左键将电压表或电流表添加到“原理图编辑窗口”中去，其图标如图1-28所示。根据需要将电压表或电流表与被测电路连接好。

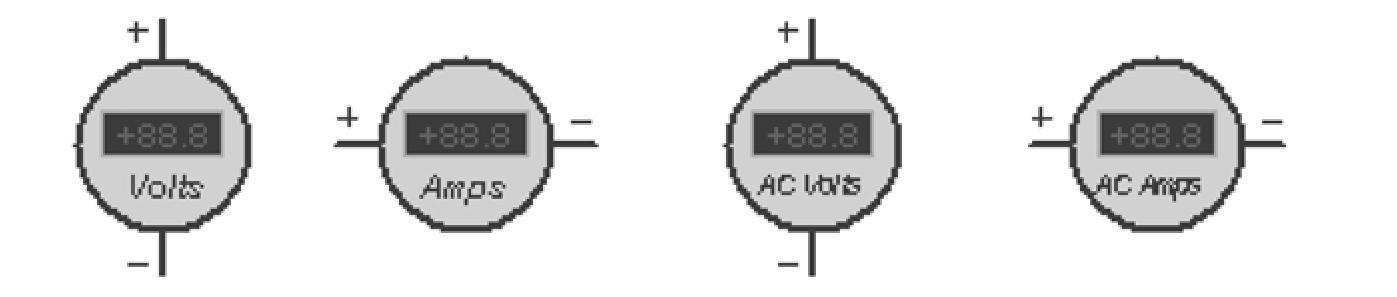

图1-28　虚拟交/直流电压表和交/直流电流表图标

用鼠标选中电压表或电流表，然后双击左键打开电压表和电流表“编辑元件”对话框，如图1-29所示，这里是一个编辑直流电压表的对话框。根据测量要求，设置相应选项。

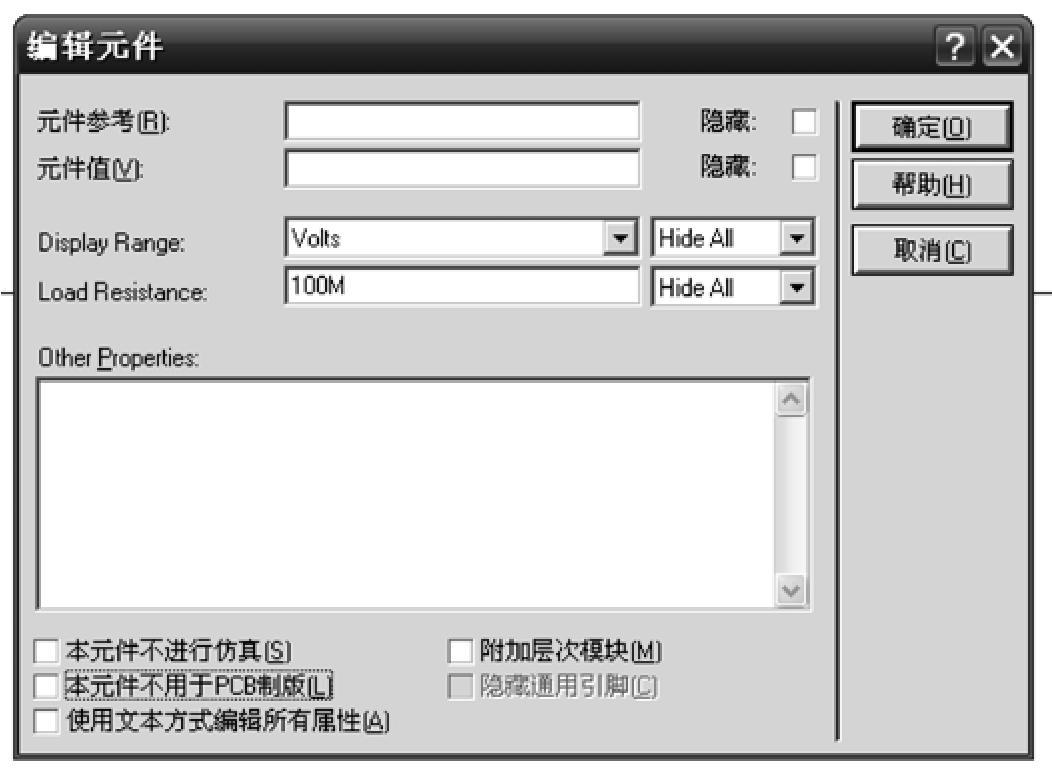

图1-29　“编辑元件”对话框

选择不同的电压表或电流表时，其对话框也有所不同，如编辑直流电压表有“设置内阻”一项，编辑直流电流表就没有；编辑交流电压表有“时间常数（Time Constant）”一项，直流电压表就没有，等等。

电压表的显示单位有伏特（Volts）、毫伏（MilliVolts）和微伏（MicroVolts），

电流表的显示单位有安培（Amps）、毫安（MilliAmps）和微安（MicroAmps）。

退出“编辑元件”对话框，单击仿真按钮，即可进行电压或电流的测量。

3．信号源

信号源，又称激励源，共有14种，分别是

1. 直流电压源（DC）、
2. 正弦信号源（SINE）、
3. 脉冲信号源（PULSE）、
4. 指数波形信号源（EXP）、
5. 频率调制信号（SFFM）、
6. 手工勾画任意波形（PWLIN）、
7. 数据文件波形（FILE）、
8. 声频信号发生器（AUDIO）、
9. 数字单稳态逻辑电平发生器（DSTATE）、
10. 单边沿信号发生器（DEDGE）、
11. 单周期数字脉冲发生器（DPULSE）、
12. 数字时钟信号发生器（DCLOCK）、
13. 数字序列信号发生器（DPATTERN）、
14. 可定义波形的信号发生器（SCRIPTABLE）。

4．仿真图表

仿真图表共有13种，分别是模拟图表（ANALOGUE）、数字图表（DIGITAL）、混合模式图表（MIXED）、频率图表（FREQUENCY）、传输图表（TRANSFFR）、噪声分析图表（NOISE）、失真分析图表（DISTORTION）、傅里叶分析图表（FOURIER）、音频图表（AUDIO）、交互式分析图表（INTERACTIVE）、性能分析图表（CONFORMANCE）、DC扫描分析图表（DC SWEEP）、AC扫描分析图表（AC SWEEP）。
