4.1 实验目的
1. 加深对线性电路主要特性(齐次性、叠加性、置换性、互易性)的理解。
2. 学习线性电路主要特性的研究方法。
4.2 实验原理
1. 齐次性:在含一个独立源的线性电路中,每一个响应(电压或电流)与该独立源的数值成线性关系,即当某一独立源增加或减小k倍时,由其在各元件上产生的电压或电流也增加或减小k倍。称为线性电路的齐次性(或比例性)。
2. 叠加性:由多个独立源组成的线性电路中,每一个响应(电压或电流)可以看成是由每一个独立源单独作用所产生响应的代数和,这一特性称为叠加性(或叠加定理)。
3. 置换性:在具有唯一解的线性或非线性电路中,若已知某一支路的电压为u,电流为i,那么该支路可以用“us=u”的电压源替代,或者用“is=i”的电流源替代。替代后电路其它各处的电压、电流均保持原来的值。
定理所说的某支路可以是无源的,也可以是有独立源的,或是一个二端电路(又称广义支路)。但是,被替代的支路与原电路的其它部分间不应有耦合。

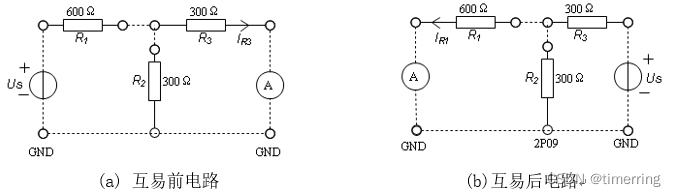

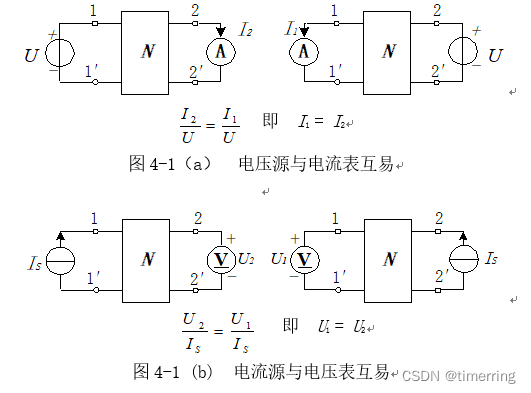

4. 互易性:在不含受控源的无源线性两端对网络中,不论哪一端对作为激励端,哪一端对作为响应端,其电流响应对其电压激励的比值是一样的,或其电压响应对其电流激励的比值是一样的。形象地说就是一个电压源(或一个电流源)和一个电流表(或一个电压表)可以互相调换位置,而电流表(或电压表)的读数不变。这一特性称为互易性(或互易原理),可用图4-1表示。
4.3 实验内容与步骤
1. 线性电路叠加定理的研究
(1)按照电路图4-2,搭建电路图。
(2)搭建好实验电路之后,测量当电源US1 、US2 分别作用(只接入一路电源)和同时作用时,各支路中的电压(或电流),填入表4-1中,并计算各支路电阻上消耗的功率及电源提供的功率,分别研究以下问题:

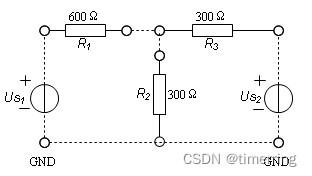

图4-2 叠加定理研究实验电路
1)电路中任一支路中电压(或电流)与电源之间是否符合叠加定理?答:符合
2)US1、US2同时作用时任一电阻元件上消耗的功率与US1、US2单独作用时该电阻元件上消耗的功率之和是否符合叠加定理?答:不符合
3)电源US1、US2同时作用电路消耗的总功率与US1、US2单独作用时提供的功率之和是否符合叠加定理?答:不符合
以逆时针为电流的参考方向。
表4-1 叠加定理的研究
US1 | US2 | UR1 | UR2 | UR3 | PR1mw | PR2mw | PR3mw | ||
US1、US2 同时作用 | 理论值 | 4 | 2 | -2.4 | 1.6 | 0.4 | 9.6 | 8.5328 | 0.5332 |
实测值 | 4 | 2 | -2.4 | 1.6 | 0.4 | 9.6 | 8.5328 | 0.5332 | |
US1 单独作用 | 理论值 | 4 | - | -3.2 | -0.8 | -0.8 | 17.0656 | 2.1336 | 2.1336 |
实测值 | 4 | - | -3.2 | -0.8 | -0.8 | 17.0656 | 2.1336 | 2.1336 | |
US2 单独作用 | 理论值 | - | 2 | 0.8 | 0.8 | 1.2 | 1.0664 | 2.1336 | 4.8 |
实测值 | - | 2 | 0.8 | 0.8 | 1.2 | 1.0664 | 2.1336 | 4.8 | |
叠加结果 | - | - | -2.4 | 1.6 | 0.4 | 18.132 | 4.2672 | 6.9336 |
(US1、US2同时作用时测量结果)
(US1单独作用时测量结果)
(US2单独作用时测量结果)
2. 线性电路齐次性的研究
按图4-2实验电路,使US1=0V(将US1电源去掉,用短接线联接R1、R2两端)。按表4-2测量数据,填入表中。
表4-2 电路齐次性的研究
电压 电源 | UR1(V) | UR2(V) | UR3(V) | IR2(mA) | ||||
理论值 | 实测值 | 理论值 | 实测值 | 理论值 | 实测值 | 理论值 | 实测值 | |
US2=2V | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 | 2.667 | 2.667 |
US2=4V | 1.6 | 1.6 | 1.6 | 1.6 | 2.4 | 2.4 | 5.333 | 5.333 |
US2=5V | 2 | 2 | 2 | 2 | 3 | 3 | 6.667 | 6.667 |

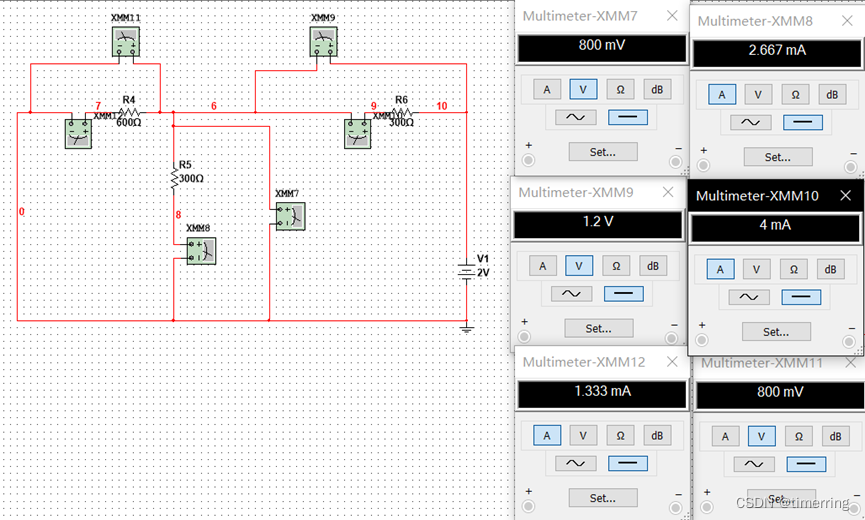

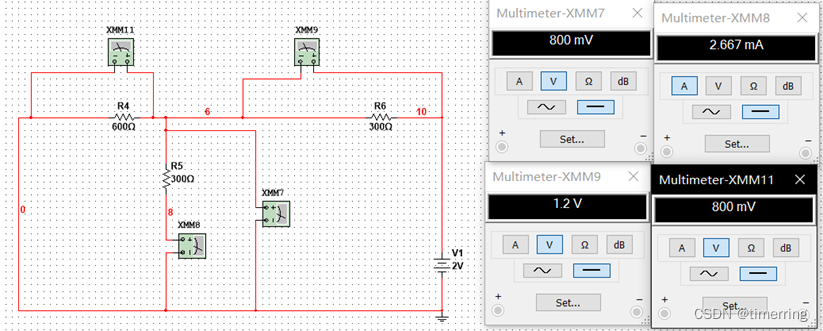

(US2=2V时测量结果)

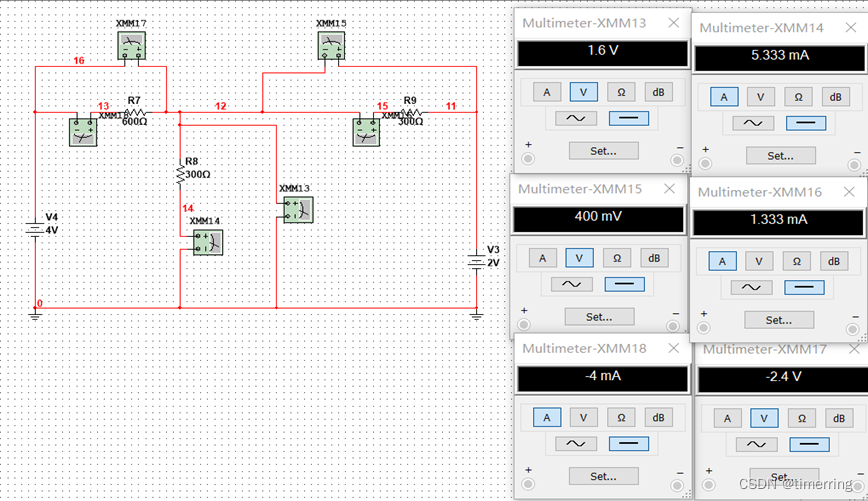

(US2=4V时测量结果)
(US2=5V时测量结果)
3. 线性电路互易定理的研究:
(1)按图4-3(a)原电路连接电路(将图4-2中的US2换成电流表,US1保持5V不变即可),测出IR3电流值,将数据记入表4-3。
(2)互易US电源与IR3电流表(将图4-2中的US1换成电流表,US2保持10V不变即可),如图4-3(b)。测量IR1电流值,将数据记入表4-3。
表4-3 互易定理的研究
原电路 | 互易电路 | |
理论值 | IR3= 3.333 mA | IR1= 6.667 mA |
实测值 | IR3= 3.333 mA | IR1= 6.667 mA |

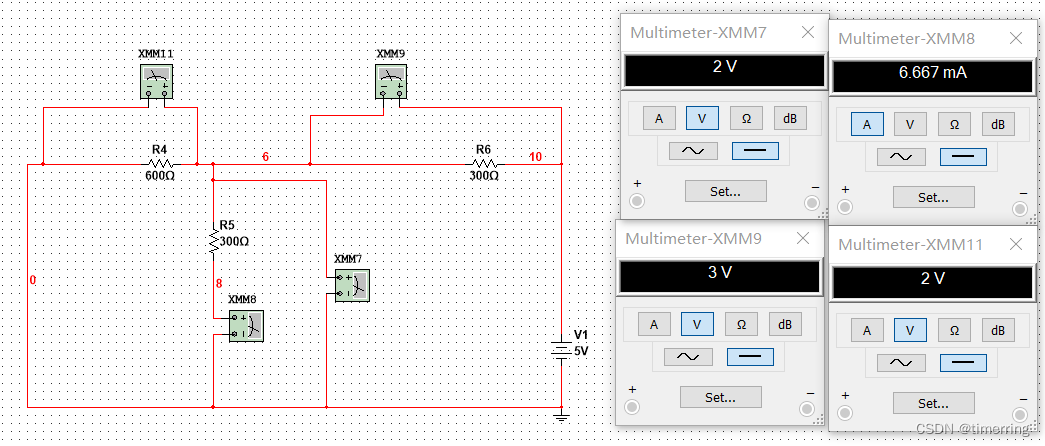

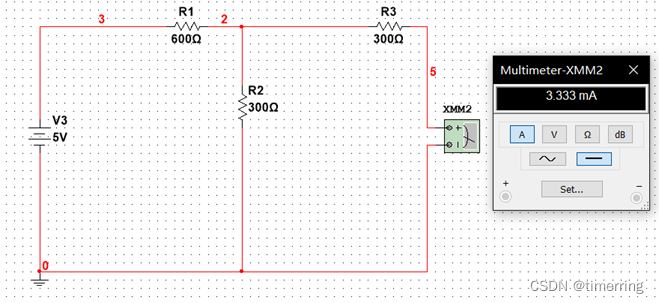

(互易前电路测量结果)

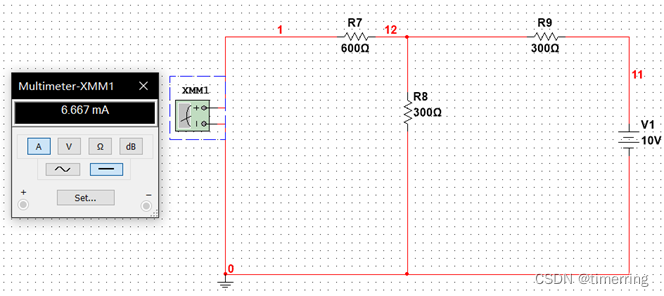

(互易后电路测量结果)
4.4 实验要求与注意事项
1. 注意正确地使用万用电表。
2. 所有测量电路中的电源电压数值,应以万用电表测量的数值为准。
4.5 实验报告与思考题
1. 列写各测量数据表。
2. 对测量结果进行分析,加深对三个重要定理的理解。
3. 思考题:
为什么功率不符合叠加定理?试分析原因。
答:叠加定理适用于线性非时变网络的电压、电流的计算,而P=I²R或P=U²/R,P和电压、电流之间已经不是线性关系,所以不能使用叠加定理直接来计算功率。
