FPGA再入门-2-大干一场的前夜烧了下载器！

我要修好它

5.1假期前夜，xilinx jtag smt2 30MHZ下载器烧了……这刚好是要在假期测试几个开源模块的。更令人遗憾的是问了两家淘宝，都要节后发货！

所以，还是自己修吧，这玩意坏的再彻底我都可以复活，最多是自己做一个。

1. 烧坏现象是灯不亮了，内部3.3V短路。原因是gnd线搭在了另一个浮地的开关电源12V。电源的问题，面太大了，这坏的大概率不是一个两个吧，要是遇到了要坏不坏的就更烦了。鉴定为，不值得修。

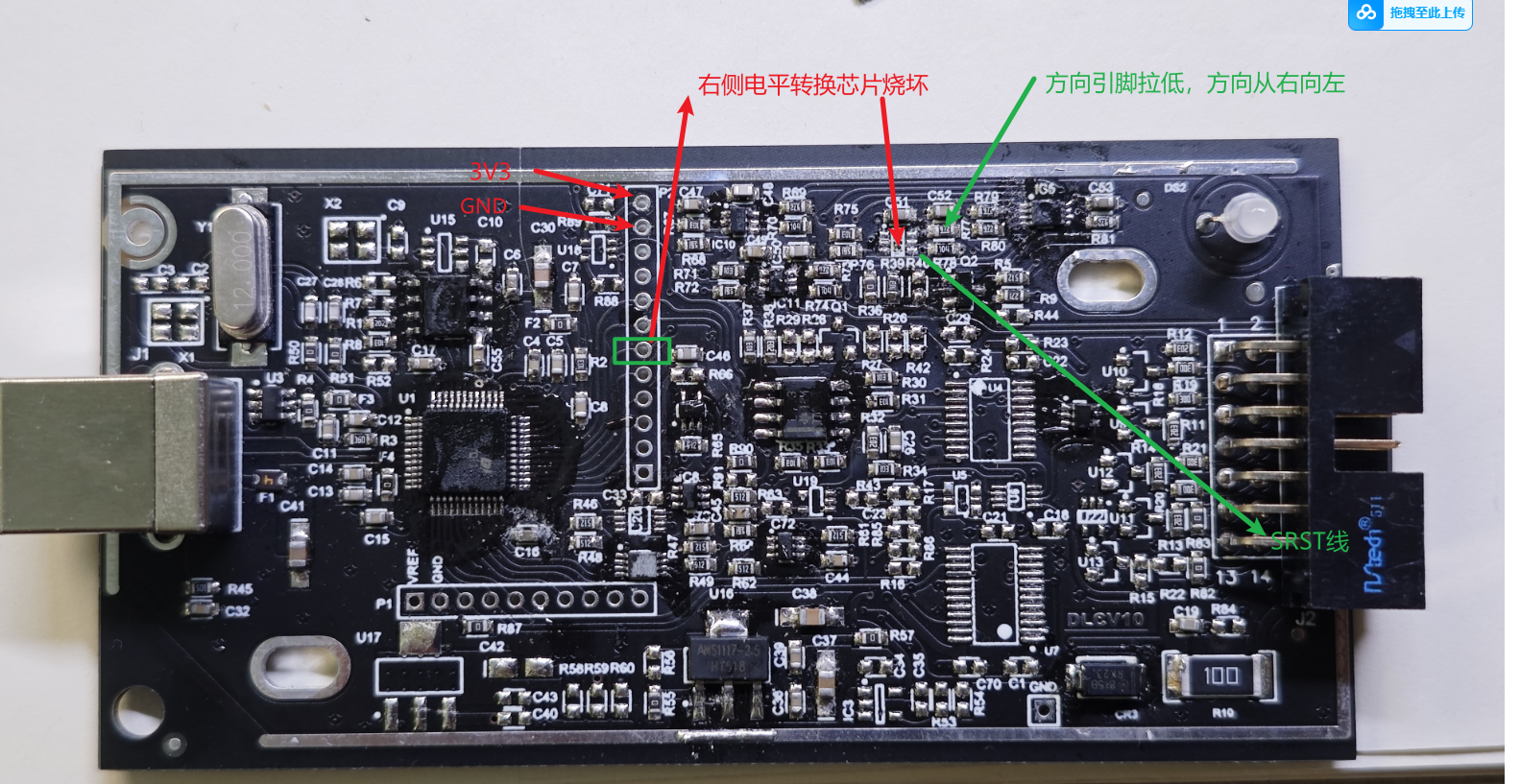

2. 短时间买不到可用的，还是检修一下吧，结果是很巧，有惊喜：

倒霉的是，拆到了倒数第三个器件，才发现了短路IC……这运气……

好消息是，拆掉那一个电平转换芯片，短路解决了。更好的消息是，这个信号是输入，不是jtag连接必须的，似乎用来zyny的rst什么。

3. 器件重新焊回，上机测试，失败……排查，发现一个器件焊反了，修改，继续测试，能够识别USB设备，指示灯再连接板子后可以变色，证明FTD232主芯片和flash/EEProm是好的，变灯逻辑需要的信号是好的，需要看实际信号波形了，看看四根线哪些有信号哪些没有。

可能焊反的器件故障没那因该是TI的高速电平转换芯片，之前用过，该板子左侧3v3右侧vref，没疑问。

4. 后续事项：

确认哪些器件功能不良，最坏情况主芯片引脚损坏，那就换……

其他逻辑芯片，多路复用先不管，TVS、ESD先拆，最坏情况，无法找出具体故障信号，换掉所有已知的电平转换芯片。

可用的其他方法，借助函数发生器查看不上电的板子的输出IO电路实际输出情况，定位故障线。

比对可用的其他JTAG烧录器的信号，或者查看资料，确认这个信号等需要什么信号，借此缩小故障线范围。

这个flash存储了代码，看看用读写器能否直接读出固件，这样的话，重做一个板子也只是时间问题。

需要记录的事项

1. 板子上许多芯片都磨掉了，程序flash抄下来不知道1号脚位置，万用表查看电阻，无法识别；万用表二极管挡位查看引脚，发现了0.6V的二极管，排定，应该跨接再电源和地，板子电路也印证了此判断，因为只有一个方向满足这个二极管的条件，该二极管不能正向接入电源，否则烧毁。

2. 该板子每一个信号都用通孔焊盘引出了，如有必要可以直接用3.3V的器件验证此jtag功能，排除主芯片的损坏。也可以拆掉主芯片，单独沿着后边电路。

我要复刻它

下载器怎么这么多种类？

我手上的就是第二个。上文图片就是其电路板，内部大量冗余替换IC空焊盘，看起来乱，实际上没内容……横竖都是官方固件，顶多改个ID号。

HS2的公开资料

https://www.bilibili.com/video/BV1nT4y1L7uE

https://github.com/TerayTech/TT_Digilent_JTAG_HS2

GitHub - LE-TOM/JTAG-HS3: xilxin download tools

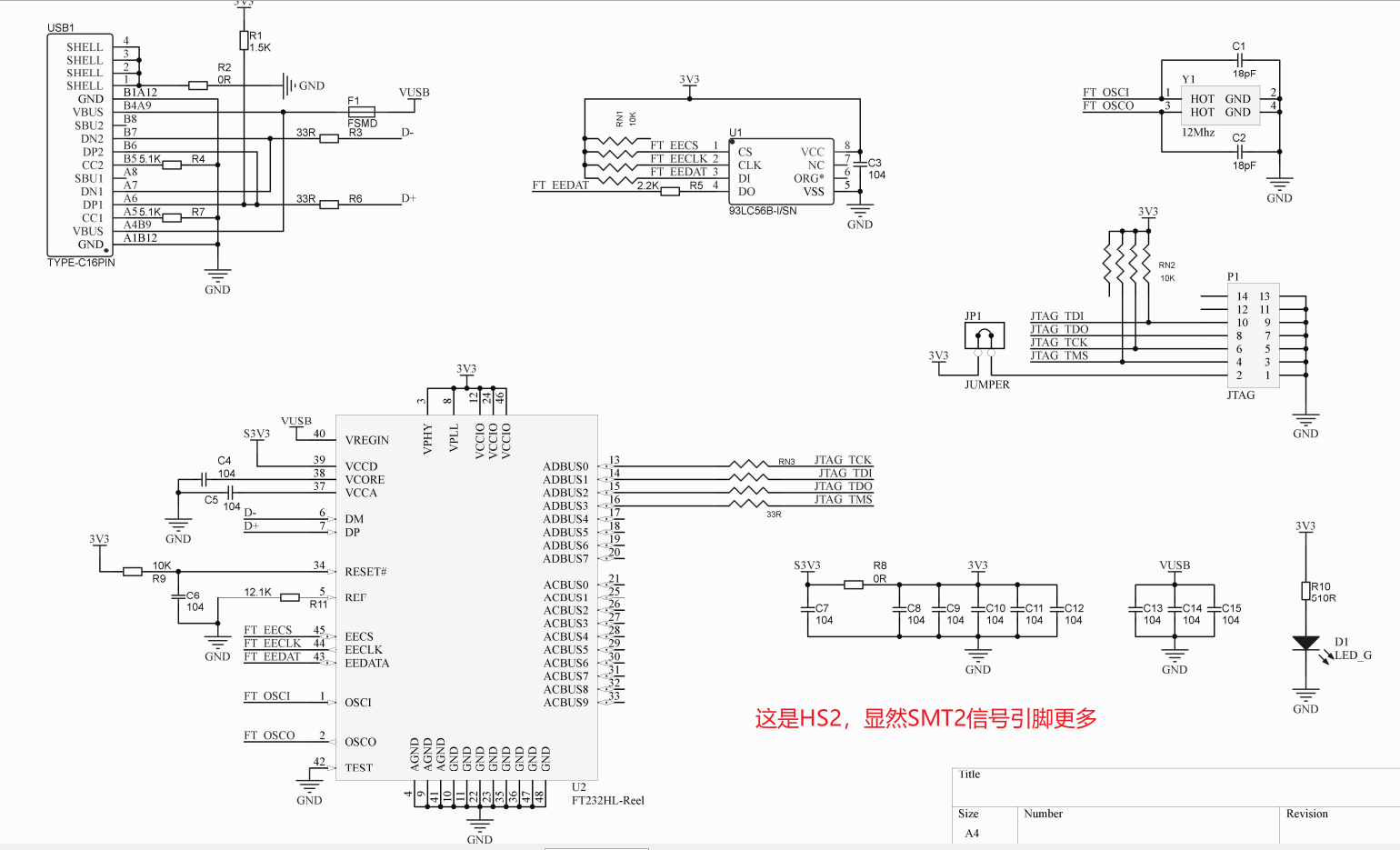

基本就是下边的电路：

其他

CH347FPGADownloader，待查

JTAG边界扫描？

https://www.bilibili.com/video/BV1ESijecEdz

已经找到的IC型号

FT232HL，买二手拆机14

单路电平转换：安世74LVC1T45GW,125更好一些，或者美台74LVC1T45DW-7，丝印TRxxx

多路复用：NC7SZ157P6X  SC70-6,丝印ZFxx

需确认封装，TSSOP-6,sc70-6,SC-88

TI的高速2路电平转换芯片

LM393 未知用途，待查

待补充的电路细节

5V

3.3v

2.5v  区域 用途

20250507进度

参考SMT2版本xilinx Jtag官方资料：

https://digilent.com/reference/programmers/jtag-smt2/reference-manual

SMT2版本功能=JTAG+SRST输出复位+SPI读写，另外包括3个双向IO(含SRST)，包括对双线JTAG的支持

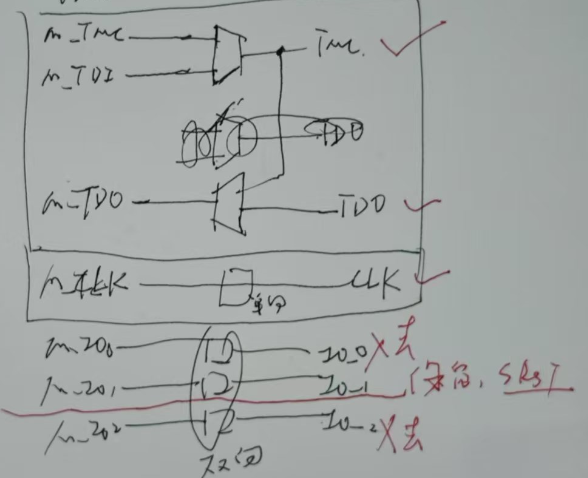

大概的逻辑：

详细的抄板也完成了，核心功能的上电单独验证完成。即便磨掉了芯片丝印，所有的器件也都成功找到型号。

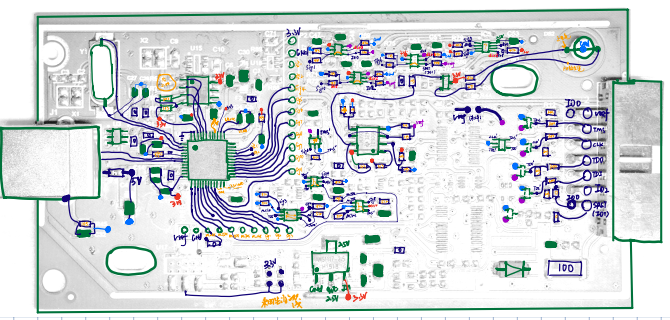

大概的手绘抄板图（单纯为了玩ipad手绘）：

并且拆掉了三个芯片后，短接部分引脚后，目前3.3v vref条件下运行正常。若要支持其他电压需要等待一个电平转换器件到货。

基于此板整一个简化版SMT2，暂时删掉2个对JTAG和RST无用的IO，保留TMC双向支持，ZYNQ的RST，把右侧接口处的钳位二极管补上，考虑接口加保险丝。

后续，读出EEPROM数据。重做新板，小型化，优化接口保护或者索性隔离方案。

然后，再也不怕烧JTAG了……

这还没完，有趣的还有很多

带下载器的开发板

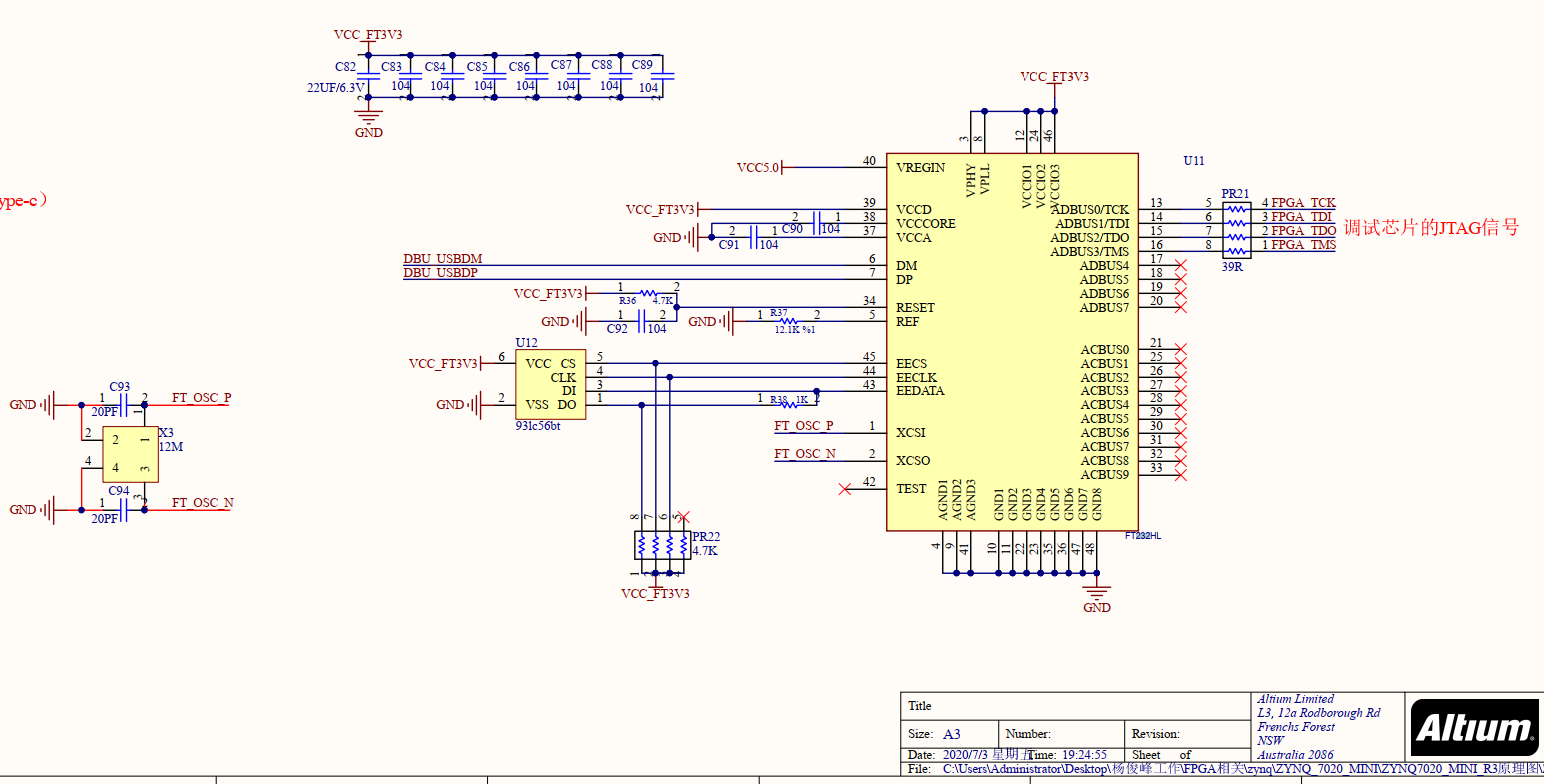

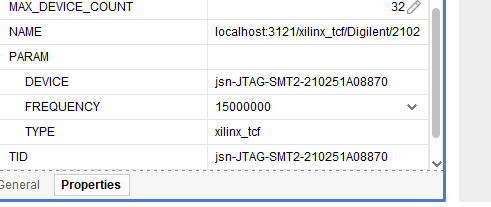

这是小熊开发板的jtag电路，让人意外的是vivado读出来的，这就是SMT2：

所以EEPROM也没必要去猜了，和HS2是一样型号，瞬间觉得此事变得没啥难度……

相见恨晚的文章：

玩转 Xilinx 下载器（二）—— 用 FT232H 开发板自制下载器https://zhuanlan.zhihu.com/p/1898690972302447442文章比较新一开始没看到也正常。需要读一下作者的其他相关文章，很实用！

几个重点：

1. digilent.com说到的SDK什么玩意儿的，怎么操作这个JTAG的SPI呢，作者给了一个python示例。

2. 开源的HSE2版本给了FT232的官方配置软件，没说怎么量产，也没说修改序列号的事，此处作者讲的很清楚！一步到位该提供了可修改序列号的上位机……显然作者才是玩jtag的前辈，必须学习。

3. 作者还贴心的教导大家怎么给jtag加一个串口……可惜成品的TDI信号电路限制，意义不大。我也不打算修改此电路，但是不妨碍这很有趣……

4. 作者提到的adafruit FT232开发板，或者说FT232这套东西玩法还有很多：

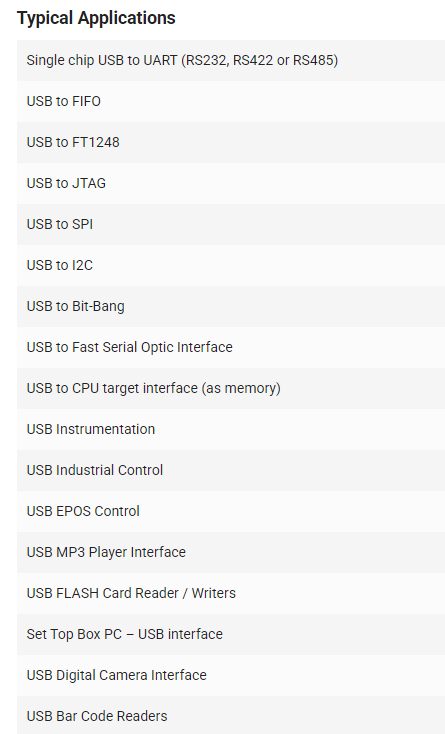

芯片资料：FT232HQ - FTDI

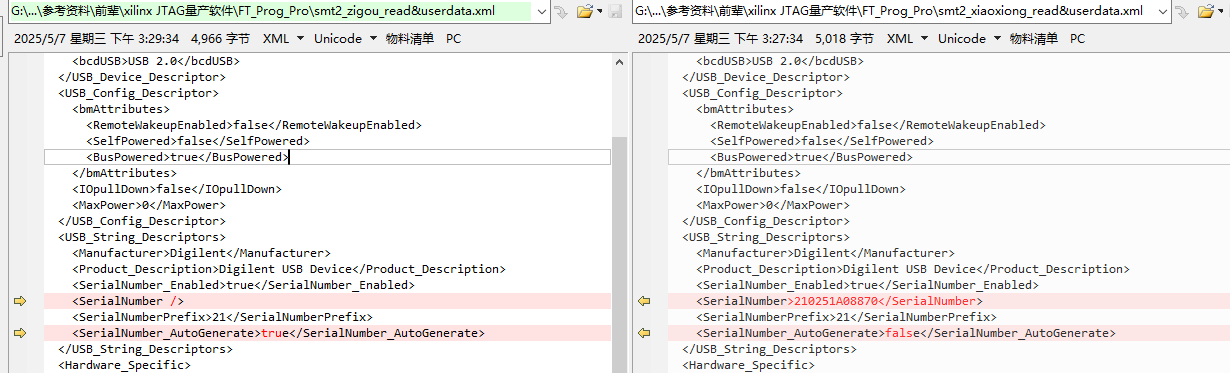

读一下手上的调试器的配置

自购的jtag使用了自动序列号；还有，小熊开发板的序列号竟然和上文作者的模板的一样……

购买的93 EEPROM的读写器算是浪费了。

后续任务

做一个全功能的SMT2调试器，隔离的双向IO
