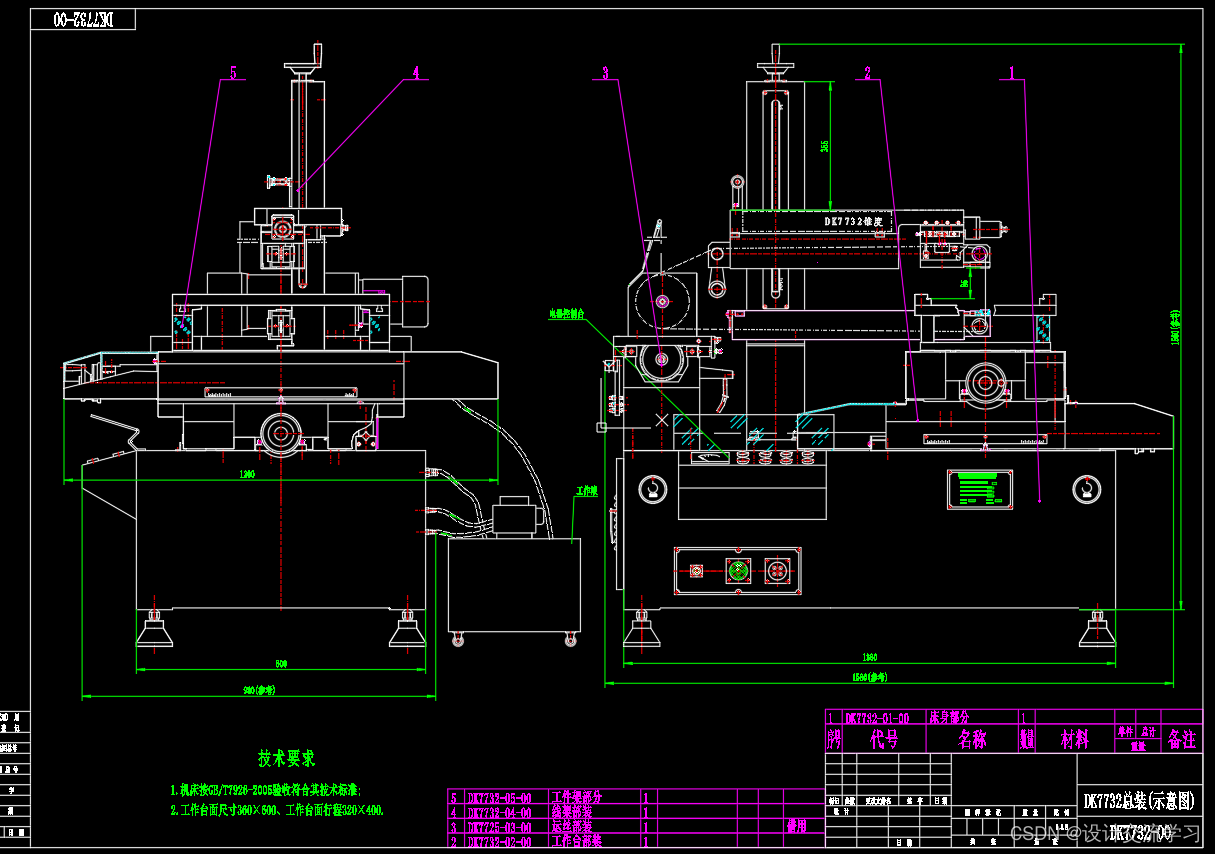

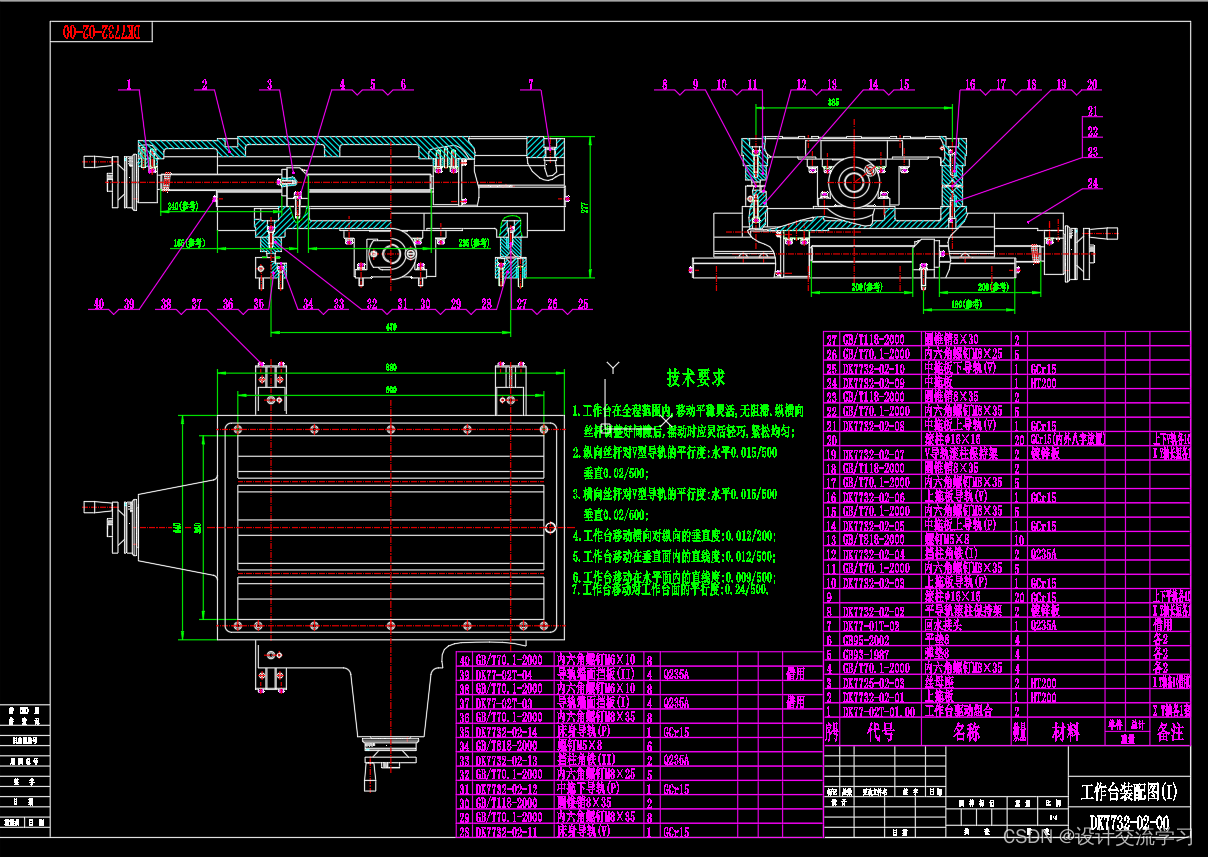

DK7732电火花线切割机床CAD

DK7732电火花线切割机床CAD

电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

电火花线切割技术是特种加工的一种，它不同于传统加工技术需要用机械力和机械能来切除，主要利用电能来实现对材料的加工。所以，电火花线切割技术不受材料性能的限制，可以加工任何硬度、强度、脆性的材料，在现阶段的机械加工中占有很重要的地位。

随着工业生产规模的扩大和制造业技术的发展，线切割技术作为特种加工技术的一种，凭借其高加工精度、高生产效率、低功耗、制造成本低等特点，在机械加工生产中得到了广泛的应用。特别是在模具加工行业，电火花线切割技术广泛应用于冷冲模、挤压模加工中，改变了过去用分开模和曲线磨削的加工模式，缩短了制造周期，降低了制造成本，配合精度高。

线切割加工是通过电火花的放电原理对零件进行加工。将工件接入脉冲电源正极，采用钼丝或铜丝作为切割金属丝，将金属丝接高频脉冲电源负极作为工具电极，利用火花放电对加工零件进行切割。脉冲电源提供加工能量，加工过程中应用专用的线切割工作液清除加工中产生的碎屑。在电场的作用下，阴极和阳极表面分别受到电子流和离子流的轰击，使电极间隙内形成瞬时高温热源使局部金属熔化和气化。气化后的工作液和工件材料蒸汽瞬间迅速膨胀，在这种热膨胀以及工作液冲压的共同作用下，熔化和气化的工件材料被抛出放电通道，至此完成一次火花放电过程。

当下一个脉冲到来时，继续重复以上的火花放电过程，从而将工件切割成形。通过数控编程来对金属丝的切割轨迹进行控制。

线切割技术主要具有以下特点：

（1）加工中不存在显著的机械切屑力，无论工件硬度和刚度如何，只要是导电或半导电的材料都能进行加工。但无法加工非金属导电材料。

（2）可以加工小孔和复杂形状零件，但无法加工盲孔。

（3）电极丝损耗小，加工精度高。

（4）加工时产生的切缝窄，金属蚀除量少，有利于材料的再利用。

（5）工件材料过厚时，工作液较难进入和充满放电间隙，会对加工精度和表面粗糙度造成影响。

（6）加工过程中可能会在工件表面出现裂纹、变形等问题，加工之前应适当热处理和粗加工，消除材料性能和毛坯形状的缺陷，提高加工精度。

（7）通过数控编程技术对工件进行加工，可对加工参数进行调整，易于实现自动加工。

切割电火花线的设备

电火花线切割机主要用于对各类模具、电极、精密零部件制造，硬质合金、淬火钢、石墨、铝合金、结构钢、不锈钢、钛合金、金刚石等各种导电体的复杂型腔和曲面形体加工。采用电脑控制系统，全中文自动绘图编程、控制软件。加工中有轨迹、时间显示，可随时了解加工情况 中走丝具有多次切割功能特点。

主要功能：具有绘图、编程功能；镜像、对称、旋转 、平移功能；短路自动处理、加工结束自动停机功能；反向加工、任意段加工功能；比例缩放功能；断电保护功能；自动找中心功能；人机对话功能。

线切割技术原理：
线切割加工是通过电火花的放电原理对零件进行加工。将工件接入脉冲电源正极，采用钼丝或铜丝作为切割金属丝，将金属丝接高频脉冲电源负极作为工具电极，利用火花放电对加工零件进行切割。
脉冲电源提供加工能量，加工过程中应用专用的线切割工作液清除加工中产生的碎屑。在电场的作用下，阴极和阳极表面分别受到电子流和离子流的轰击，使电极间隙内形成瞬时高温热源使局部金属熔化和气化。
气化后的工作液和工件材料蒸汽瞬间迅速膨胀，在这种热膨胀以及工作液冲压的共同作用下，熔化和气化的工件材料被抛出放电通道，至此完成一次火花放电过程。
