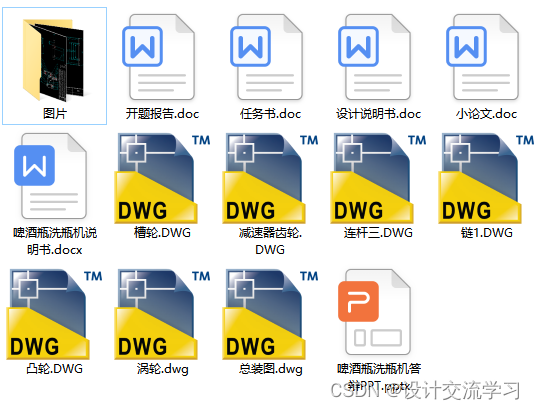

啤酒瓶洗瓶机设计（论文 CAD图纸 开题报告 任务书 答辩PPT）

课题内容

设计一种高效清洁的啤酒瓶洗瓶机。这种啤酒瓶洗瓶机由进瓶机构、推瓶机构、导辊机构和转刷机构共同构成并完成工作的：

（1）推瓶机构以均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。

（2）按洗瓶速率每分钟3个的要求，推程的平均速度v=45mm/s，返回时的平均速度为工作时平均速度的三倍。

（3）机构传动性能良好，结构紧凑，制造方便。

前 言

啤酒是人类最古老的酒精饮料之一，是水和茶之后世界上消耗量排名第三的饮料。啤酒是以大麦芽、酒花、水为主要原料，经酵母发酵作用酿制而成的饱含二氧化碳的低酒精度酒，被称为“液体面包”。啤酒乙醇含量极少，故喝啤酒不易醉人伤身，少量饮用反而对身体健康有益处，因此啤酒越来越成为了人们生活中最喜爱的饮料之一[1]。

啤酒行业也是食品行业之一，食品行业对卫生标准有十分严格的要求。每个涉及食品的企业都要根据相关部门的相关要求，定期对生产设备进行消毒清洗。啤酒生产商想方设法提高产量，降低生产成本。在这种刺激下啤酒生产设备不断更新换代，啤酒瓶洗瓶机也随之发展[2]。

根据啤酒瓶原料及外形，设计一种简易高效的啤酒瓶洗瓶机。本洗瓶机的工作原理：用槽轮机构间歇性地将污瓶进料、用凸轮连杆机构推动瓶子前进，在前进的过程中齿轮传动双辊机构使瓶子旋转，此时毛刷机构开始清洗瓶子外表面，这一过程结束时，推杆气压通入瓶子内表面。清洗结束后瓶子归位[3]。

本文所设计的啤酒瓶清洗机，结构简单可行，生产成本低，生产效率高。

关键词：清洗机；啤酒瓶；槽轮机构；凸轮连杆机构

目 录

1绪论

1.1课题的研究意义

1.2 啤酒瓶洗瓶机国内外现状及发展趋势

1.3国内啤酒瓶洗瓶机存在的问题

2传动方案的拟定

2.1 设计任务及技术参数

2.2 送料机构的说明

2.3 推瓶机构的说明 7

2.4送料机构的设计计算 7

2.5导辊机构的说明 8

2.6毛刷机构的说明 10

3主要零部件的选择与计算 11

3.1电动机的选择 11

3.2减速器的选择 11

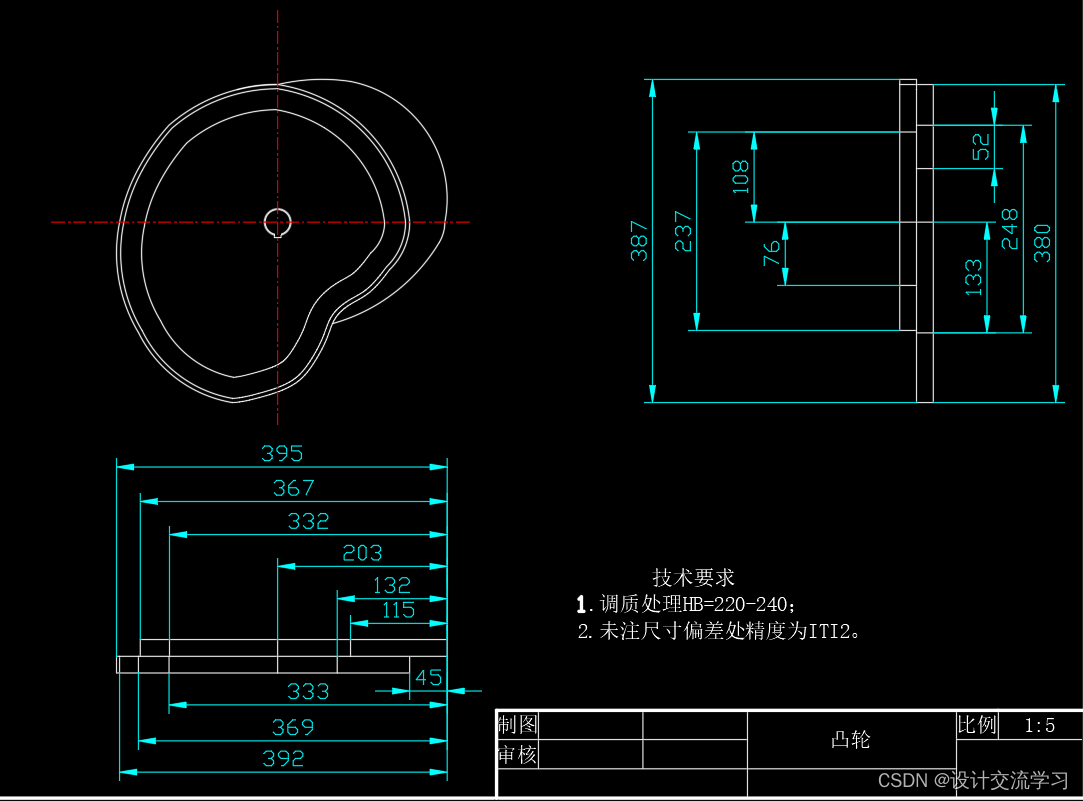

3.3凸轮连杆机构的设计 11

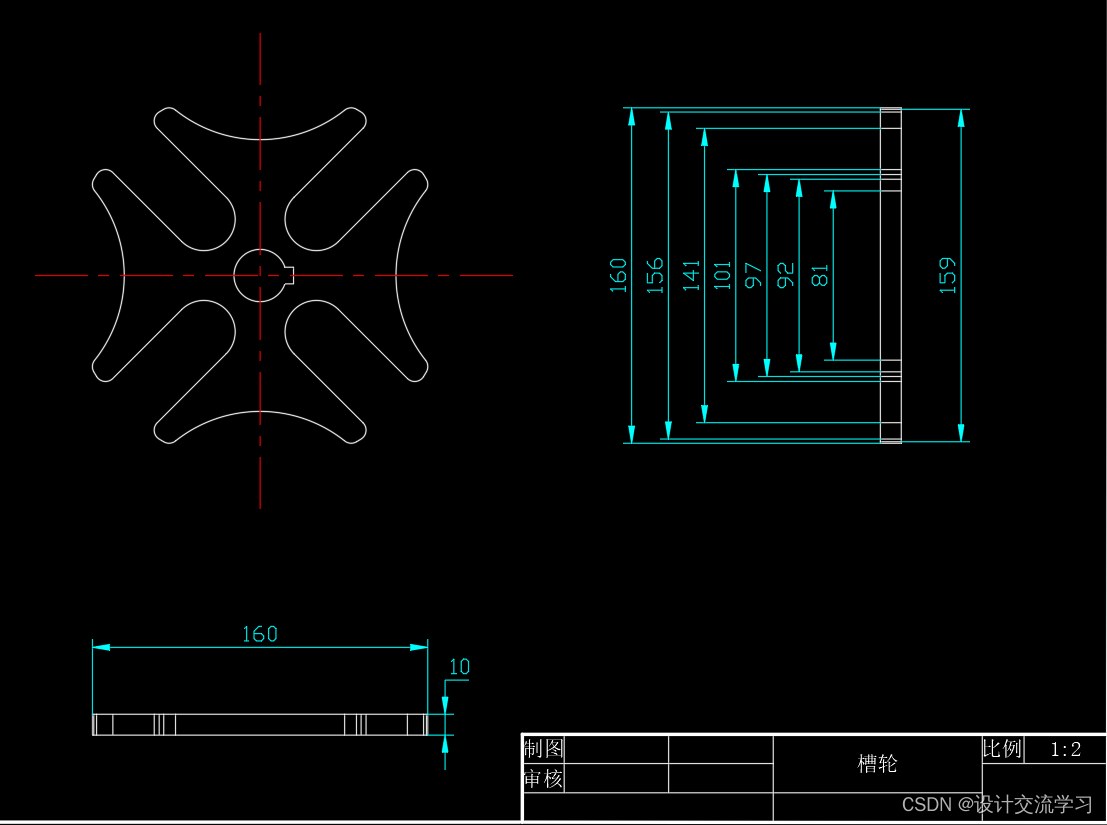

3.4槽轮机构的设计计算 12

3.5V带的计算 13

总 结 15

致 谢 16

参考文献 17

…………

…………
