该文详细探讨了汽车转向系统中的关键部件——转向器，特别是循环球式转向器的工作原理、设计过程和性能优势。通过对不同类型的转向器如齿轮齿条式、蜗杆曲柄销式和循环球式等的比较，强调了循环球式转向器在传动效率、耐用性和操纵性上的优点。文章还介绍了设计一款符合国家标准的循环球转向器的方法，包括主要尺寸参数的选择和计算校核。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要

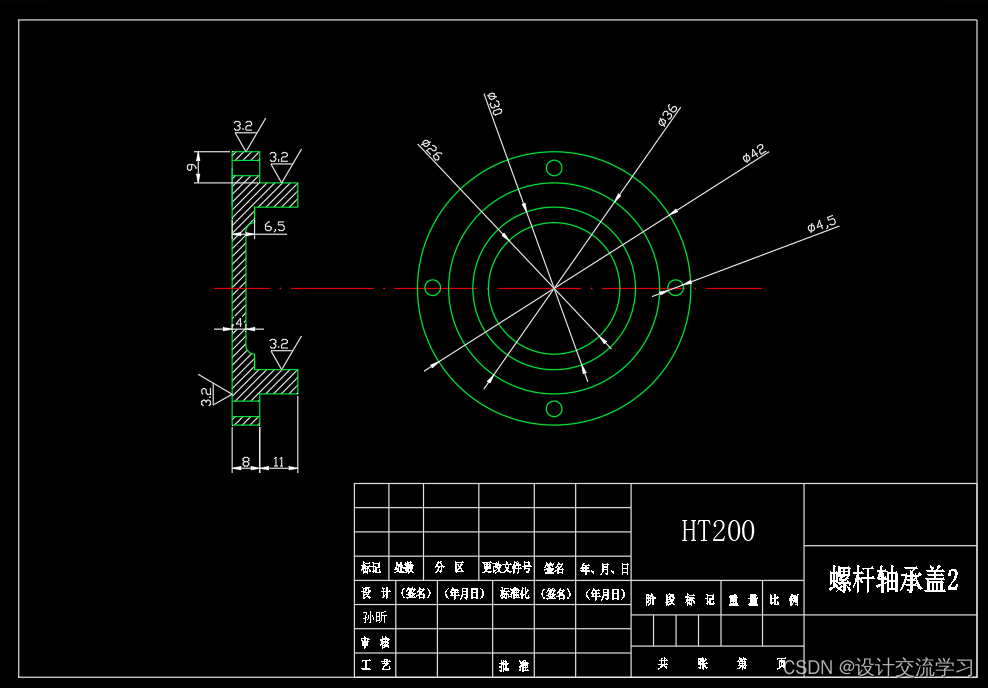

汽车是一种性能要求高，负荷变化大的运输工具。转向系统作为汽车的关键部件之一，更需要了解和掌握。转向器作为转向系统中最重要的组成部件，对它进行深入的研究便显得意义重大。循环球式转向器主要由螺杆、螺母、钢球、转向器壳体等组成，具有较高的传动效率，操纵轻便，磨损较小，使用寿命长，近年来得到广泛使用。根据现用的国家标准并依据轻型汽车的循环球转向器数据，按照汽车设计的原则设计一款循环球转向器，完成三维图形和零件平面图的绘制，使其能够满足现代轿车的国家标准要求。

关键词: 循环球;转向器;设计;分析

Abstract

Automobile is a transport machine with high-performance and variable loads. Steering system is one of the key components for vehicles and need to be understood and grasped. As the most important part of steering system, steering gear need to be studied importantly. Circulating ball-type steering gear contains screw, nut, ball, steering gear housing, etc. It has many Advantages, such as high transmission efficiency, light manipulation, less wear and long service life, so as to be widely used in recent years. According to current national standards and the ball steering vehicle data of BJ2020, a cycle ball steering is designed by the automotive principles, and some three-dimensional graphics and rendering parts of the plan are completed, so as to meet the national standards of Modern utility vehicle.

Key words: Circulating ball;Steering gear;Design;Analysis

1 绪论

1.1课题背景

转向器还被称为转向机、方向机，它是转向系中最重要的部件之一。转向器的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。

转向器按结分类可分为很多种。但是现阶段较常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循环球曲柄指销式、蜗杆滚轮式等。如果按照助力方式分类的话，又可以分为机械式（无助力）和动力式（有助力）两种，其中动力转向器又可以分为气压动力式、液压动力式、电动助力式、电液助力式等种类。

（1）齿轮齿条式转向器

齿轮齿条式转向器是一种最常见的转向器类型。基本运行配合是一对相互啮合的小齿轮和齿条。转向轴转动带动小齿轮旋转，齿条做直线运动。当靠齿条来直接带动横拉杆时，就可以使得转向轮转向。所以，这是一种最简单的转向器类型。它的优点主要有结构简单，成本低，转向灵敏，体积小，直接带动横拉杆。在汽车上得到广泛应用。　

（2）蜗杆曲柄销式转向器

蜗杆曲柄销式转向器，它是以蜗杆为主动件，曲柄销为从动件的转向器。蜗杆上有梯形螺纹，锥形指销用轴承支撑在曲柄上，曲柄与转向摇臂轴连成一体。转向时，通过转向盘转动蜗杆，嵌于蜗杆螺旋槽中的锥形指销一边自转，一边绕转向摇臂轴做圆弧运动，带动转向垂臂和曲柄摆动运动，然后再通过转向传动机构使转向轮转向。这种转向器通常应用于转向力较大的载货汽车上。　　

（3）循环球式转向器

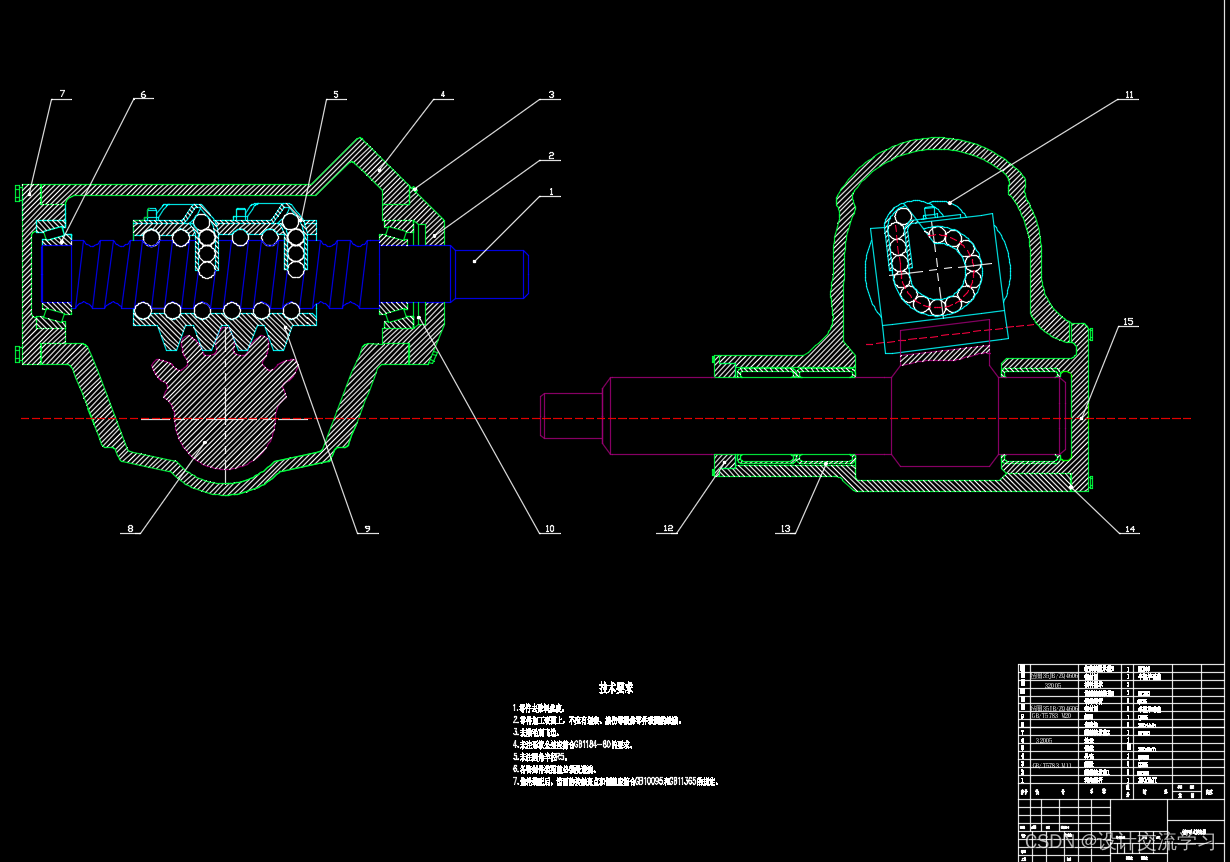

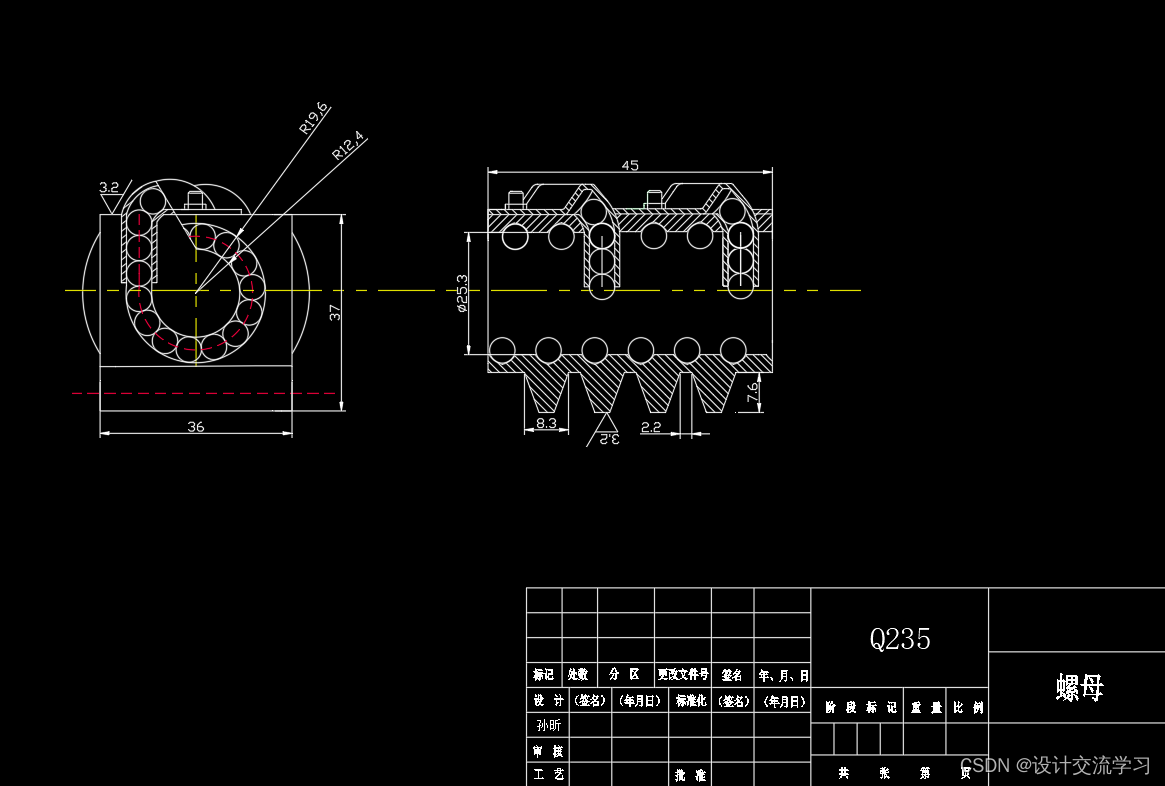

这种转向器是用齿轮机构把从转向盘来的旋转力减速，使转向盘旋转运动变转为涡轮蜗杆的旋转运动，滚珠螺杆和螺母夹着钢球，使得滚珠螺杆的旋转运动转变为直线运动，螺母与扇形齿轮啮合，直线运动重新转变为旋转运动，使连杆臂摇动。循环球式转向器的原理是应用了螺母与螺栓在旋转过程中产生的相对移动，而在螺纹与螺纹之间夹入了钢球，可以减小阻力，所有的钢球都在一个首尾相连的封闭的螺旋曲线导管内循环滚动，循环球式故而得名。

（4）齿轮齿条液压助力转向器

齿轮齿条液压助力转向器的名字是相对齿轮齿条机械转向器而言的，主要是在齿轮齿条机械转向器的基础上增加了转向油泵、油壶、油管、阀等部件，目的是改善驾驶员手感，增加转向助力。

………………
