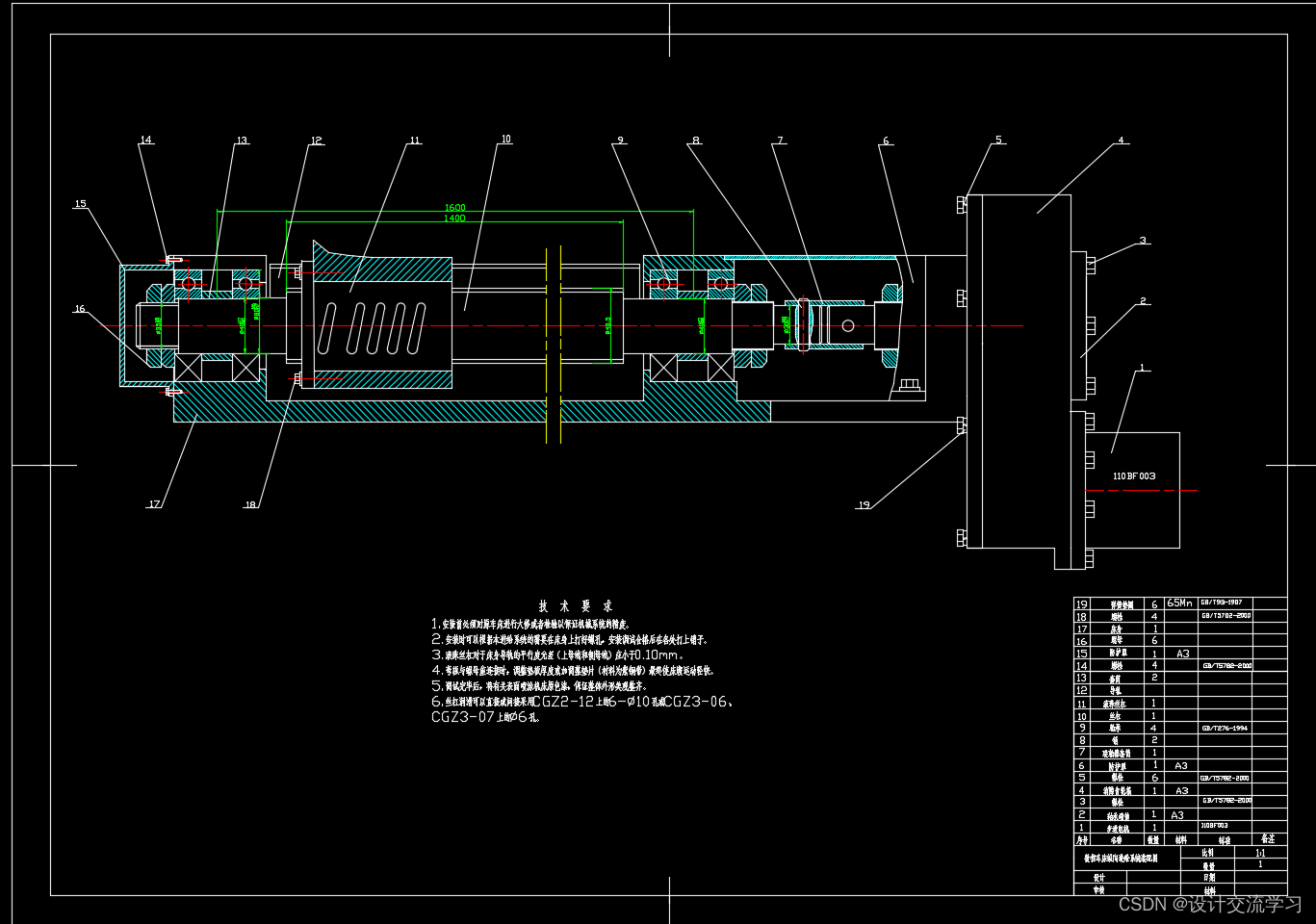

数控车床纵向进给系统设计CAD图与说明书 伺服 课程设计

目     录

第一章、数控机床进给系统概述 1

1.1、伺服系统对伺服电机的要求 1

1.2、伺服系统的分类 1

1.3、主要设计任务参数……………………………………………………………… 2

第二章、数控车床纵向进给系统传动的方案设计……………………  3

   2.1、带有齿轮传动的进给运动 3

   2.2、经同步带轮传动的进给运动 3

   2.3、电机通过联轴器直接与丝杠联接 3

第三章运动设计 4

    3.1降速比计算 4

    3.2、减速齿轮的确定 4

第四章、丝杠螺母机构的选择与计算 5

    4.1、动载强度计算 5

    4.2、静强度计算 6

    4.3、临界转速校核 6

    4.4、额定寿命的校核  7

第五章、动力计算 8

    5.1、传动件转动惯量的计算 8

    5.2、电动机力矩的计算 8

第六章、丝杠螺母机构的传动刚度计算 10

第七章、结构设计 11

   7.1、滚珠丝杠的支承 11

   7. 2、滚珠丝杠螺母副间隙消除和预紧 11

   7.3、主要结构性能及特点的分析………………………………………………12

第八章、总结与体会 13

参考文献………………………………………………………………………     14

第一章、数控机床进给系统概述

  数控机床伺服系统的一般结构如图图1-1所示:

 图1-1数控机床进给系统伺服

由于各种数控机床所完成的加工任务不同,它们对进给伺服系统的要求也不尽相同,但通常可概括为以下几方面:可逆运行;速度范围宽;具有足够的传动刚度和高的速度稳定性;快速响应并无超调;高精度;低速大转矩。

1.1、伺服系统对伺服电机的要求

(1)从最低速到最高速电机都能平稳运转,转矩波动要小,尤其在低速如0.1r /min或更低速时,仍有平稳的速度而无爬行现象。

(2)电机应具有大的较长时间的过载能力,以满足低速大转矩的要求。一般直流伺服电机要求在数分钟内过载4-6倍而不损坏。

(3)为了满足快速响应的要求,电机应有较小的转动惯量和大的堵转转矩,并具有尽可能小的时间常数和启动电压。电机应具有耐受4000rad/s2以上的角加速度的能力,才能保证电机可在0.2s以内从静止启动到额定转速。

(4)电机应能随频繁启动、制动和反转。

随着微电子技术、计算机技术和伺服控制技术的发展,数控机床的伺服系统已开始采用高速、高精度的全数字伺服系统。使伺服控制技术从模拟方式、混合方式走向全数字方式。由位置、速度和电流构成的三环反馈全部数字化、软件处理数字PID,使用灵活,柔性好。数字伺服系统采用了许多新的控制技术和改进伺服性能的措施,使控制精度和品质大大提高。

数控车床的进给传动系统一般均采用进给伺服系统。这也是数控车床区别于普通车床的一个特殊部分。

1.2、伺服系统的分类
    数控车床的伺服系统一般由驱动控制单元、驱动元件、机械传动部件、执行件和检测反馈环节等组成。驱动控制单元和驱动元件组成伺服驱动系统。机械传动部件和执行元件组成机械传动系统。检测元件与反馈电路组成检测系统。
     进给伺服系统按其控制方式不同可分为开环系统和闭环系统。闭环控制方式通常是具有位置反馈的伺服系统。根据位置检测装置所在位置的不同,闭环系统又分为半闭环系统和全闭环系统。半闭环系统具有将位置检测装置装在丝杠端头和装在电机轴端两种类型。前者把丝杠包括在位置环内,后者则完全置机械传动部件于位置环之外。全闭环系统的位置检测装置安装在工作台上,机械传动部件整个被包括在位置环之内。
      开环系统的定位精度比闭环系统低,但它结构简单、工作可靠、造价低廉。由于影响定位精度的机械传动装置的磨损、惯性及间隙的存在,故开环系统的精度和快速性较差。
      全闭环系统控制精度高、快速性能好,但由于机械传动部件在控制环内,所以系统的动态性能不仅取决于驱动装置的结构和参数,而且还与机械传动部件的刚度、阻尼特性、惯性、间隙和磨损等因素有很大关系,故必须对机电部件的结构参数进行综合考虑才能满足系统的要求。因此全闭环系统对机床的要求比较高,且造价也较昂贵。闭环系统中采用的位置检测装置有:脉冲编码器、旋转变压器、感应同步器、磁尺、光栅尺和激光干涉仪等。
      数控车床的进给伺服系统中常用的驱动装置是伺服电机。伺服电机有直流伺服电机和交流伺服电机之分。交流伺服电机由于具有可靠性高、基本上不需要维护和造价低等特点而被广泛采用。

直流伺服电动机引入了机械换向装置。其成本高,故障多,维护困难,经常因碳刷产生的火花而影响生产,并对其他设备产生电磁干扰。同时机械换向器的换向能力,限制了电动机的容量和速度。电动机的电枢在转子上,使得电动机效率低,散热差。为了改善换向能力,减小电枢的漏感,转子变得短粗,影响了系统的动态性能。

交流伺服已占据了机床进给伺服的主导地位,并随着新技术的发展而不断完善,具体体现在三个方面。一是系统功率驱动装置中的电力电子器件不断向高频化方向发展,智能化功率模块得到普及与应用;二是基于微处理器嵌入式平台技术的成熟,将促进先进控制算法的应用;三是网络化制造模式的推广及现场总线技术的成熟,将使基于网络的伺服控制成为可能。
1.3、主要设计任务参数

    车床控制精度:0.01mm(即为脉冲当量);最大进给速度:Vmax=5m/min。 最大加工直径为Dmax=400mm,工作台及刀架重:110㎏;最大轴 向力=160㎏;导轨静摩擦系数=0.2;行程=1280mm;步进电机:110BF003;步距角:0.75°;电机转动惯量:J=1.8×10-2 ㎏.m2。

…………
